Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

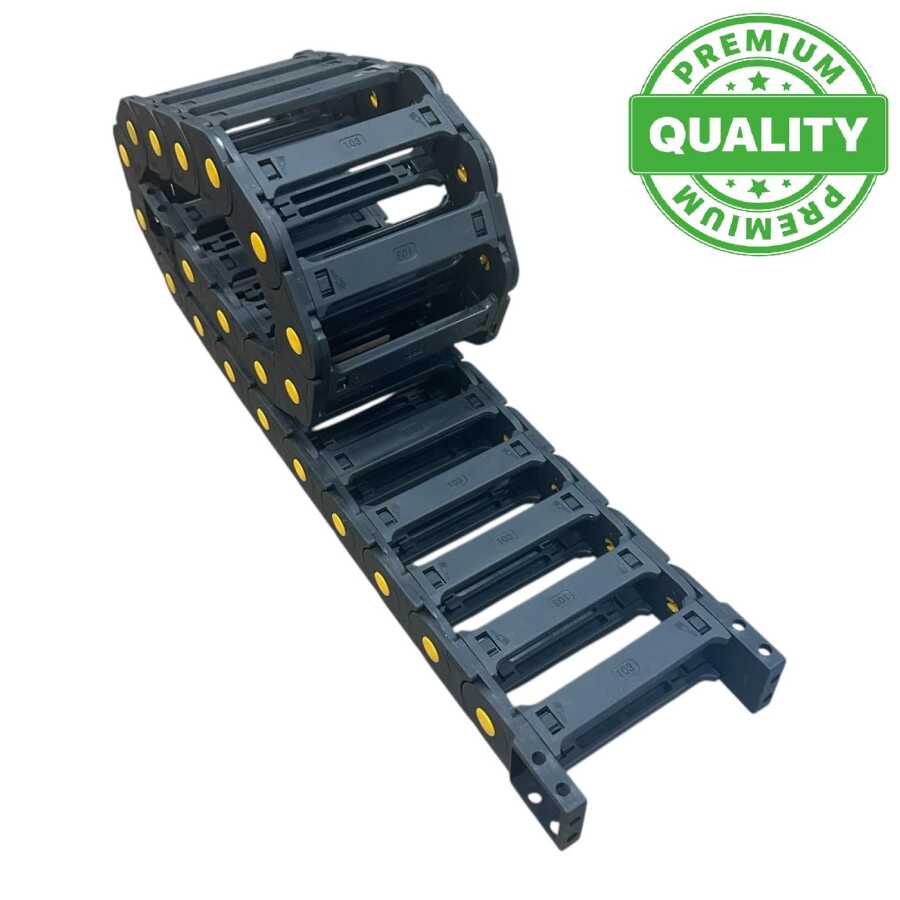

Endüstriyel otomasyon sistemlerinin kesintisiz ve güvenilir çalışması, hareketli eksenlerde enerji, veri ve pnömatik/hidrolik hatların korunmasına bağlıdır. 25x77 Hareketli Kablo Kanalı Ayaklı Premium Kalite ürünümüz, bu kritik ihtiyacı en üst düzeyde karşılamak üzere özel olarak tasarlanmıştır. Dinamik ve zorlu çalışma koşullarında kablo ve hortumlarınızı mekanik aşınma, gerilme, bükülme ve dış etkenlere karşı koruyarak sisteminizin ömrünü uzatır ve arıza riskini minimize eder. Yüksek hızlı ve yüksek ivmeli uygulamalar için optimize edilmiş yapısıyla, otomasyon süreçlerinizde maksimum verimlilik ve operasyonel güvenilirlik sunar.
Bu premium kalite kablo kanalı, mühendislik polimerlerinin en son teknolojisi kullanılarak üretilmiştir. Bu sayede, yağa, kimyasallara, UV ışınlarına ve geniş sıcaklık aralıklarına karşı olağanüstü bir direnç gösterir. Hassas kalıplama teknikleri ile üretilen her bir segment, düşük sürtünme katsayısı ve mükemmel birleşim noktaları sayesinde akıcı ve sessiz bir hareket sağlar. Ayaklı tasarımı, kanalın sabit ve güvenli bir şekilde monte edilmesine olanak tanırken, modüler yapısı sayesinde montaj ve bakım süreçleri oldukça kolaylaşır. Bu ürün, ENDÜSTRİYEL OTOMASYON PARÇALARI kategorisinde standartların ötesinde bir çözüm arayan profesyoneller için idealdir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Yüksek hassasiyetli CNC router, freze, torna ve lazer kesim tezgahlarında hareketli eksenlerde (X, Y, Z) enerji, veri ve kontrol kablolarının güvenli ve düzenli bir şekilde taşınmasını sağlar. Talaş, soğutma sıvısı ve yağ gibi zorlu ortam koşullarına karşı üstün koruma sunarak makinelerin kesintisiz çalışmasını destekler ve bakım ihtiyacını azaltır.
Endüstriyel robot kollarında, lineer hareket modüllerinde ve otomatik montaj hatlarında elektrik kablolarının, pnömatik veya hidrolik hortumların dinamik hareketler sırasında bükülme, sıkışma ve aşınma riskini ortadan kaldırır. Kesintisiz veri ve enerji akışını garanti ederek robotların ve otomasyon sistemlerinin yüksek performansla çalışmasını sağlar.
Kablo ve hortum arızalarını minimize ederek üretim hattının kesintisiz çalışmasını destekler, planlı veya plansız duruş sürelerini (downtime) önemli ölçüde azaltır. Bu sayede genel ekipman etkinliği (OEE - Overall Equipment Effectiveness) artar ve operasyonel maliyetler düşer.
Gelişmiş mühendislik polimerlerinden üretilen yapısı, sürekli dinamik yükler altında bile aşınma, yorulma ve çevresel faktörlere karşı olağanüstü direnç gösterir. Bu, ürünün zorlu endüstriyel ortamlarda dahi uzun yıllar boyunca sorunsuz hizmet vermesini sağlar.
Modüler yapısı ve "ayaklı" sabit montaj seçeneği sayesinde mevcut veya yeni sistemlere hızlı ve kolay bir şekilde entegre edilebilir. Kablo ve hortumların kolayca yerleştirilmesi ve çıkarılması, kurulum ve bakım süreçlerini basitleştirir, zamandan tasarruf sağlar.
25x77 ibaresi, kablo kanalının iç net yüksekliğinin 25 mm, iç net genişliğinin ise 77 mm olduğunu belirtir. Bu sayede, kanal içine farklı çaplarda ve sayıda enerji kabloları, veri kabloları, hidrolik veya pnömatik hortumlar yerleştirebilirsiniz. Maksimum doluluk oranı için genellikle %60-70'i geçmemeniz önerilir ki kablolar rahat hareket etsin ve aşınmasın. Detaylı kablo yerleşim şemaları (ürünün teknik veri sayfasında) mevcuttur.
Ayaklı Premium Kalite modelimiz, özel olarak tasarlanmış montaj ayakları sayesinde makine şasesine veya hareketli sisteme kolayca cıvata ile sabitlenir. Bu ayaklar, kanalın doğru yükseklikte ve stabil bir şekilde konumlandırılmasını sağlar. Montaj için genellikle M6 veya M8 cıvatalar kullanılır. Detaylı montaj şeması ve adım adım kurulum talimatları (Mermak CNC tarafından sağlanan ürün kullanım kılavuzunda) bulunmaktadır.
25x77 Hareketli Kablo Kanalı Ayaklı Premium Kalite, optimize edilmiş tasarımı ve yüksek kaliteli malzemeleri sayesinde yüksek hızlı ve ivmeli uygulamalar için uygundur. Tipik olarak, 5 m/s hıza ve 50 m/s² ivmeye kadar sorunsuz çalışabilir. Ancak, uygulama koşulları (yüklü ağırlık, bükülme yarıçapı, hareket uzunluğu) bu değerleri etkileyebilir. En doğru performans verileri için lütfen (Mermak CNC teknik veri sayfasını) inceleyiniz.
25x77 Hareketli Kablo Kanalı modelimiz için standart olarak belirlenmiş birden fazla bükülme yarıçapı (örneğin, R075, R100, R125) seçeneği mevcuttur. En küçük bükülme yarıçapı (örn. R075) kablo kanalı içindeki kabloların ve hortumların minimum bükülme stresine maruz kalmasını sağlar. Yanlış seçilen veya çok küçük bir yarıçap, içindeki kabloların erken yorulmasına ve arızalanmasına yol açabilir. Uygulamanız için en uygun bükülme yarıçapı seçimi konusunda (Mermak CNC teknik ekibimizden) destek alabilirsiniz.
25x77 Hareketli Kablo Kanalı Ayaklı Premium Kalite, yüksek performanslı ve aşınmaya dayanıklı özel bir mühendislik polimerinden (örneğin, cam elyaf takviyeli Poliamid) üretilmiştir. Bu malzeme, endüstriyel ortamlarda sıkça karşılaşılan mineral yağlara, soğutma sıvılarına, grese ve birçok kimyasala karşı mükemmel direnç gösterir. Ayrıca UV ışınlarına ve toza karşı da dayanıklıdır, bu da uzun ömürlü ve sorunsuz bir çalışma sağlar. Özel kimyasal dayanım tablosu için (ürün teknik veri sayfasını) kontrol ediniz.
Premium Kalite 25x77 Hareketli Kablo Kanalı, düşük sürtünme katsayısına sahip malzemeler ve optimize edilmiş tasarımı sayesinde oldukça sessiz çalışır. Normal çalışma koşullarında (örneğin, 3 m/s hızda) gürültü seviyesi ortalama 45-55 dB(A) aralığındadır. Bu değer, birçok hassas üretim hattı veya laboratuvar ortamı için kabul edilebilir bir seviyedir. Aşırı yükleme veya yanlış montaj gürültü seviyesini artırabilir. Daha sessiz uygulamalar için özel serilerimiz (Mermak CNC ürün gamında) bulunmaktadır.
Kabloları ve hortumları kablo kanalı içine serbestçe, birbirine dolanmayacak şekilde ve kanalın iç boşluğunu dengeli kullanarak yerleştirmek önemlidir. Ağır kablolar alta, hafif kablolar üste gelecek şekilde düzenlenebilir. En önemlisi, hareketli kablolarda oluşan gerilimi azaltmak için kanalın her iki ucunda mutlaka gerilim giderme elemanları (strain relief) kullanmalısınız. Bu elemanlar (Mermak CNC'den temin edilebilir), kabloların konektör noktalarındaki veya kanal içindeki aşırı çekmeyi önler ve kablo ömrünü uzatır.
25x77 Hareketli Kablo Kanalı Ayaklı Premium Kalite, uygun destek ve montaj düzeni ile dikey hareket eden uygulamalarda da güvenle kullanılabilir. Dikey uygulamalarda, kanalın kendi ağırlığı ve içindeki kabloların ağırlığı göz önünde bulundurularak doğru askılama ve destek noktaları belirlenmelidir. Kanalın bükülme yarıçapı ve içindeki kabloların ağırlık dağılımı önemlidir. Detaylı dikey uygulama kılavuzu ve özel çözümler için (Mermak CNC teknik desteğiyle) iletişime geçebilirsiniz.
Mermak CNC olarak, 25x77 Hareketli Kablo Kanalı Ayaklı Premium Kalite ürünümüze (2 yıl standart garanti) sunmaktayız. Garanti kapsamı, ürünün malzeme ve üretim kaynaklı hatalarını içerir. Kullanım kılavuzunda belirtilen koşullara uygun kullanıldığında meydana gelen arızalar garanti kapsamında değerlendirilir. Yanlış montaj, aşırı yükleme veya harici darbelerden kaynaklanan hasarlar garanti dışıdır. Garanti detayları (ürün belgelerinde ve Mermak CNC garanti politikasında) açıkça belirtilmiştir.
Evet, 25x77 Hareketli Kablo Kanalı için tüm kritik yedek parçalar ve aksesuarlar (Mermak CNC üzerinden) temin edilebilir. Kanalın uç bağlantıları (montaj elemanları), iç ayırıcılar, raf sistemleri ve gerilim giderme elemanları gibi parçalar stoklarımızda mevcuttur. Ayrıca, kablolarınızı daha düzenli ve korumalı hale getirmek için farklı genişlik ve yükseklikte iç ayırıcı seçeneklerimiz de bulunmaktadır. İhtiyaçlarınıza uygun parça kodu için (Mermak CNC satış ekibiyle) iletişime geçebilirsiniz.
25x77 Hareketli Kablo Kanalı Ayaklı Premium Kalite, düşük bakım gerektirecek şekilde tasarlanmıştır. Periyodik olarak, kanalın dış yüzeyindeki ve içindeki birikmiş toz, talaş veya kirleri basınçlı hava veya nemli bir bezle temizlemeniz yeterlidir. Özellikle hareketli eklem noktalarında aşırı kir birikmesini önlemek önemlidir. Herhangi bir yağlama veya özel kimyasal temizleyici kullanımı genellikle gerekli değildir. Kanaldaki kabloların ve hortumların durumunu da düzenli olarak gözden geçirmeniz tavsiye edilir.
Kablo kanalından gelen anormal sesler veya takılmalar, genellikle yanlış kablo yerleşimi, aşırı yükleme, yabancı cisim sıkışması veya montajda bir sorun olduğunun işaretidir. Öncelikle, kanalı durdurup içindeki kabloların ve hortumların doğru yerleşimini kontrol edin, sıkışan veya dolanan bir kablo olup olmadığını inceleyin. Ardından, kanalın hareket yolunda herhangi bir engel veya yabancı cisim olup olmadığını kontrol edin. Montaj ayaklarının düzgün sıkıldığından emin olun. Eğer sorun devam ederse, (Mermak CNC teknik destek ekibimizle) iletişime geçerek detaylı arıza tespiti ve çözüm için yardım alabilirsiniz.
