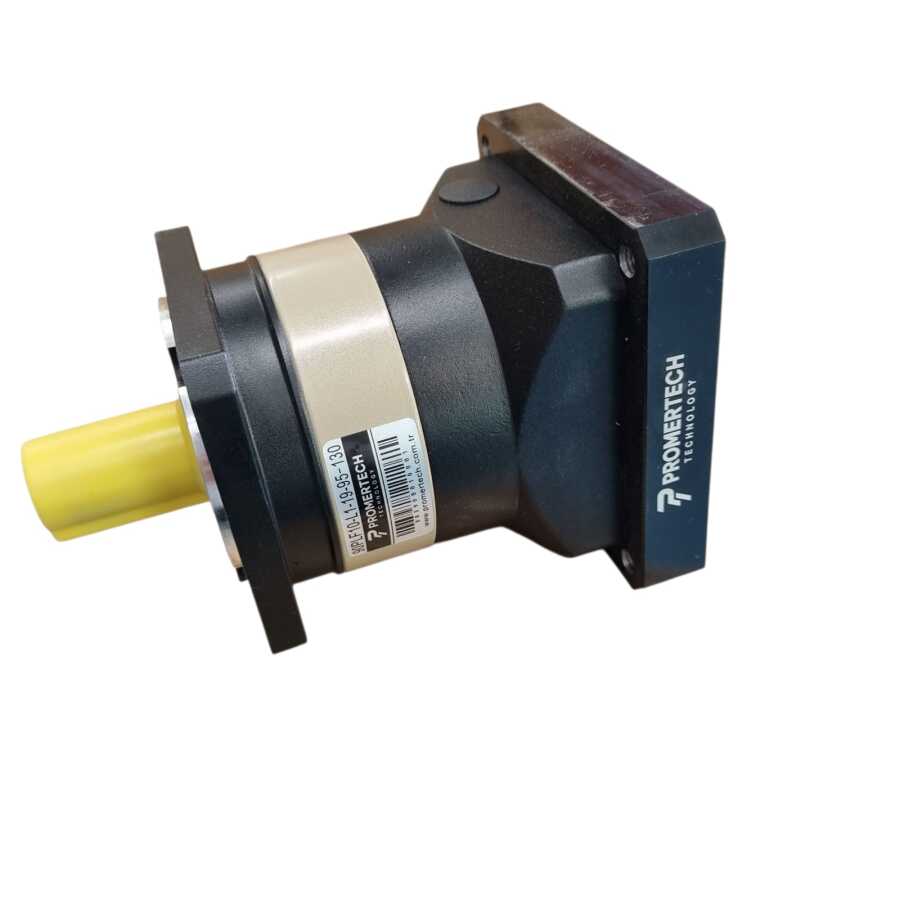

90PLF10 Planet Redüktör, endüstriyel otomasyon sistemlerinde hassas hareket kontrolü ve yüksek tork aktarımı için özel olarak tasarlanmış, üstün mühendislik ürünü bir bileşendir. 1:10 indirgeme oranı sayesinde, servo motorların yüksek hız ve düşük tork karakteristiğini, uygulamaların gerektirdiği düşük hız ve yüksek tork değerlerine dönüştürerek optimum performans sunar. Özellikle 130mm flanş boyutuna sahip servo motorlarla doğrudan uyumlu yapısı, sistem entegrasyon süreçlerini basitleştirir ve motor ile redüktör arasında mükemmel bir eşleşme sağlar. Bu redüktör, kompakt boyutlarına rağmen olağanüstü güç yoğunluğu ve dayanıklılık sunarak, sınırlı alanlarda bile yüksek performans beklentilerini karşılar.
Planet redüktörler, merkezi bir güneş dişlisi etrafında dönen planet dişlilerin bir dış çember dişli ile etkileşimi prensibiyle çalışır. Bu mimari, yükün birden fazla dişli üzerinden dağıtılmasını sağlayarak hem tork kapasitesini artırır hem de şok yüklerine karşı direnci yükseltir. 90PLF10 modeli, düşük boşluk (backlash) değerleri ile konumlandırma hassasiyetini en üst seviyeye çıkarırken, yüksek verimlilik oranıyla enerji kayıplarını minimize eder. Bu teknik özellikler, özellikle CNC makineleri, robotik kollar, paketleme sistemleri ve hassas montaj hatları gibi kritik uygulamalarda tekrarlanabilir doğruluk ve güvenilir operasyonun temelini oluşturur. Mermak CNC güvencesiyle sunulan bu redüktör, uzun ömürlü ve sorunsuz bir çalışma deneyimi vaat eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
90PLF10 Planet Redüktör, yüksek hassasiyet ve dinamik tepki gerektiren CNC işleme merkezlerinde, freze ve torna tezgahlarında eksen hareket kontrolü için idealdir. Robot kollarının ve otomasyon sistemlerinin eklemlerinde, yüksek tork ve düşük boşluk ihtiyacını karşılayarak tekrarlanabilir ve doğru konumlandırma sağlar. Ağır işleme operasyonlarında bile torku artırarak stabilite ve işlem kalitesini yükseltir.
Hızlı ve tekrarlanabilir hareketlerin kritik olduğu ambalajlama, şişeleme ve dolum hatlarında, 90PLF10 modeli ürün yerleştirme, taşıma ve mühürleme mekanizmalarında senkronize ve hassas kontrol sunar. Düşük boşluk sayesinde duruş ve kalkışlardaki hassasiyeti artırır, böylece üretim verimliliğini ve ürün kalitesini optimize eder.
Konveyör bantları, paletleme sistemleri, otomatik depolama ve geri alma (AS/RS) sistemlerinde yüksek yükleri güvenle taşımak ve hassas pozisyonlama sağlamak için kullanılır. Özellikle dikey taşıma sistemlerinde (kaldırma tabloları, asansörler) ve hassas indeksleme gerektiren döner tablolar gibi uygulamalarda güvenilir tork aktarımı ve kararlı hareket sağlar.
Kumaş gerginliği kontrolü, malzeme besleme ve baskı silindiri kontrolü gibi uygulamalarda kararlı ve titreşimsiz hareket ile ürün kalitesini artırır. Hassas hız ve tork kontrolü, baskı kalitesinde tutarlılığı ve tekstil ürünlerinin doğru işlenmesini garanti ederken, üretim hatalarını minimize eder.
90PLF10 redüktör, gelişmiş dişli geometrisi ve hassas işleme teknolojisi sayesinde %95'in üzerinde bir verimlilik sunar. Bu, servo motorunuzdan gelen gücün çok küçük bir kısmının ısıya dönüşmesi ve büyük bir kısmının mekanik işe aktarılması anlamına gelir. Sonuç olarak, daha az enerji tüketimi ve daha düşük işletme maliyetleri elde edilirken, sistemin genel termal yükü de azalır.
Yüksek kaliteli alaşımlı çelik dişliler, ısıl işlem görmüş yüzeyler ve optimize edilmiş yağlama sistemi ile üretilen 90PLF10, zorlu endüstriyel koşullara, yüksek yük çevrimlerine ve sürekli çalışmaya karşı üstün direnç gösterir. IP65 koruma sınıfı, toz ve sıvı girişini engelleyerek iç bileşenleri korur ve bu da redüktörün bakım ihtiyacını azaltarak uzun ve sorunsuz bir çalışma ömrü sunmasını sağlar.
Standartlaştırılmış 130mm servo motor flanşı ve kompakt, modüler yapısı sayesinde 90PLF10, mevcut veya yeni tasarlanan sistemlere hızlı ve sorunsuz bir şekilde monte edilebilir. Montaj kolaylığı, kurulum süresini ve işçilik maliyetlerini minimize ederken, farklı marka ve modellerdeki servo motorlarla geniş uyumluluk sağlar. Bu esneklik, mühendislik süreçlerinde önemli bir avantaj sunar.
Evet, 90PLF10 serisi redüktörlerimiz genellikle standart 130mm flanş ölçülerine sahip servo motorlarla uyumlu olacak şekilde tasarlanmıştır. Ancak, motorunuzun mil çapı, anahtar (keyway) boyutu ve montaj delik aralıklarını redüktörün teknik çizimleri ile kontrol etmeniz kritik öneme sahiptir. (Genel olarak 19mm veya 22mm mil çapı standartlarına uygun bağlantı sağlarız.)
90PLF10 Planet Redüktör 1/10 için sürekli nominal çıkış torku yaklaşık olarak (100-150 Nm) civarındadır. Anlık (acil durumlarda) maksimum tork ise bunun yaklaşık 2-3 katı (300-450 Nm) değerlerine ulaşabilir. Doğru ve detaylı değerler için lütfen Mermak CNC teknik dokümanlarına bakınız. (Bu değerler redüktörün ömrü ve çalışma koşullarına göre optimize edilmiştir.)
90PLF10 Planet Redüktör'ün nominal giriş devri genellikle (3000-4000 RPM) arasındadır. Kısa süreli pik devirlerde (6000 RPM)'e kadar çıkabilir. Bu değerlerin sürekli olarak aşılması redüktörün ömrünü kısaltabilir ve aşırı ısınmaya neden olabilir. (Belirtilen devirlerin aşılması durumunda performans garantisi verilmez.)
Redüktörün aşırı ısınmasının ana nedenleri; aşırı yüklenme, yanlış hizalama, yetersiz yağlama veya yüksek giriş devri olabilir. Normal çalışma sıcaklığı genellikle (40-70°C) arasındadır. Bu değerlerin üzerine (özellikle 80°C ve üzeri) çıkıyorsa, sistem yükünüzü, devirlerinizi ve montajı kontrol etmeli, gerekirse Mermak CNC teknik ekibiyle iletişime geçmelisiniz.
90PLF10 serisi redüktörlerimiz, yüksek hassasiyetli planet dişli yapısı sayesinde düşük boşluk (backlash) değerlerine sahiptir; bu modelde genellikle (3-5 arcmin) gibi değerler beklenir. Bu değer, çoğu hassas konumlandırma ve hareket kontrol uygulaması için oldukça yeterlidir. (Daha düşük boşluk ihtiyacı olan özel uygulamalar için farklı serilerimiz de mevcuttur.)
90PLF10 Planet Redüktörler, kapalı ve sızdırmaz yapısı sayesinde genellikle her montaj pozisyonunda çalışacak şekilde tasarlanmıştır. Ancak bazı dikey montaj pozisyonlarında (örneğin mil yukarı veya aşağı bakacak şekilde) yağlama düzeni farklılık gösterebileceğinden, uzun ömür ve optimum performans için Mermak CNC montaj talimatlarına uymanız önerilir. (Montaj pozisyonuna göre yağ seviyesi kontrolü gerekebilir.)
90PLF10 redüktörler, pasif bir mekanik güç aktarım bileşeni olduğundan direkt bir kontrolcü uyumluluğu söz konusu değildir. Uyumlu servo motorunuzu sürebilen herhangi bir endüstriyel servo sürücü ve kontrolcü (CNC kontrolcü, PLC, hareket kontrol kartı vb.) ile sorunsuz çalışır. Önemli olan, seçtiğiniz servo motor ile redüktörün mekanik olarak tam uyum sağlamasıdır.
90PLF10 Planet Redüktörler, yüksek mukavemetli (alüminyum alaşım veya dökme demir) gövde ve ısıl işlem görmüş, yüksek kaliteli alaşımlı çelik dişlilerle üretilir. Bu malzemeler, endüstriyel ağır şartlarda uzun ömürlü ve yüksek performanslı çalışma sağlayacak şekilde seçilmiştir. (Yüksek darbe dayanımı ve aşınma direnci için özel kaplamalar da kullanılmaktadır.)
Redüktörden gelen anormal sesler (uğultu, tıkırtı, sürtme gibi) ciddi bir sorunun işaretidir. Potansiyel nedenler arasında aşırı yük, yanlış hizalama, rulman arızası, dişli aşınması veya yağlama eksikliği olabilir. Cihazı hemen durdurup, daha fazla hasar oluşmadan Mermak CNC teknik servisi ile iletişime geçmeniz önemlidir. (Erken müdahale, daha büyük onarım maliyetlerini önler.)
90PLF10 Planet Redüktörler, optimize edilmiş planet dişli yapısı sayesinde oldukça yüksek verimliliğe sahiptir. Genellikle tek kademeli 1/10 oranlı bir redüktörde verimlilik (yaklaşık %95-97) aralığındadır. Bu yüksek verimlilik, enerji kaybını minimize ederek sistemin genel performansına katkıda bulunur.
Mermak CNC olarak 90PLF10 Planet Redüktörlerimiz için (2 yıl) garanti süresi sunmaktayız. Garanti, üretim hatalarını ve malzeme kusurlarını kapsar. Yanlış montaj, aşırı yükleme, yetersiz bakım veya yetkisiz müdahaleler garanti kapsamı dışındadır. Detaylı bilgi için ürünle birlikte gelen garanti belgesini incelemenizi rica ederiz.
Evet, Mermak CNC olarak sattığımız tüm ürünlerin arkasındayız. 90PLF10 Planet Redüktörünüzde bir arıza meydana gelmesi durumunda, orijinal yedek parça temini ve uzman teknik servisimiz tarafından profesyonel tamir hizmeti sağlamaktayız. Destek ve servis talepleriniz için teknik servis departmanımızla iletişime geçebilirsiniz.
90PLF10 serisi planet redüktörlerimiz genellikle "ömür boyu yağlı" (maintenance-free) olarak tasarlanmıştır ve normal kullanım koşullarında yağ değişimi gerektirmez. Ancak çok zorlu çalışma koşullarında (yüksek sıcaklık, aşırı yük, sürekli çalışma) veya belli bir çalışma saati sonrasında (örn. 20.000 saat) periyodik kontrol veya değişim önerilebilir. Detaylı bilgi için ürün kılavuzuna başvurunuz.
Redüktörün servo motora montajı genellikle standart el aletleriyle yapılabilir. Ancak, milin doğru hizalanması, flanşın düzgün oturması ve bağlantı cıvatalarının doğru tork değeriyle sıkılması kritik öneme sahiptir. (Mermak CNC montaj kılavuzunu dikkatlice incelemeniz ve önerilen tork değerlerine uygun tork anahtarı kullanmanız, titreşimi ve erken arızayı önleyecektir.)
