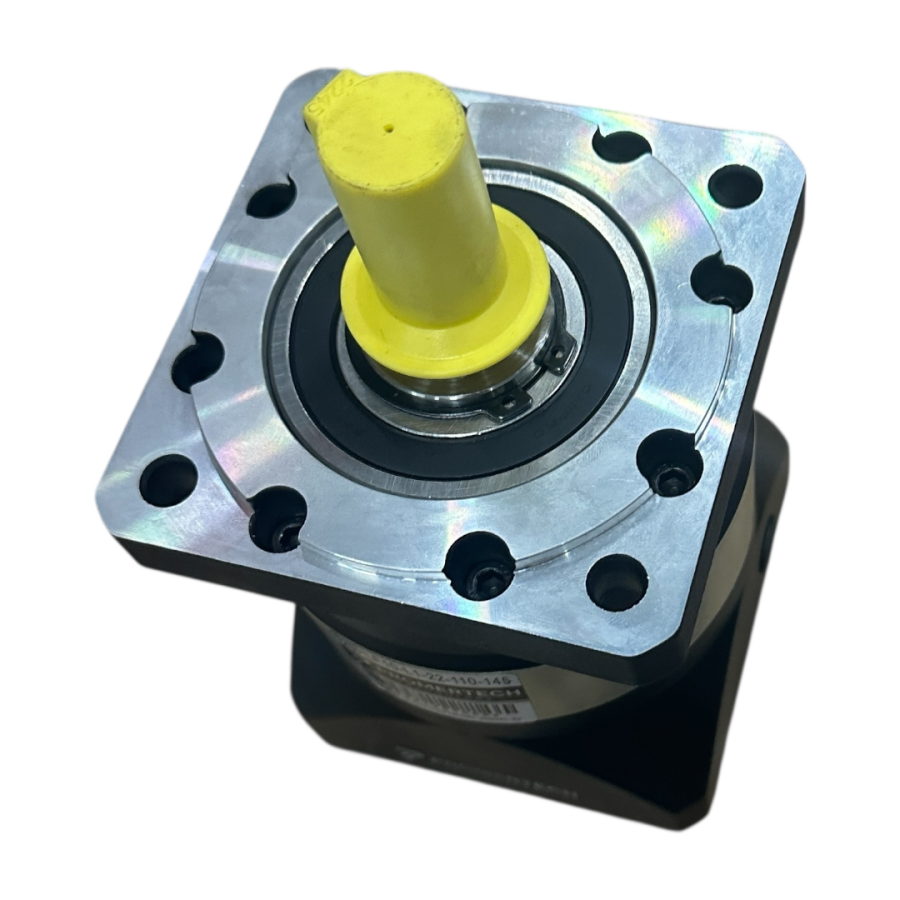

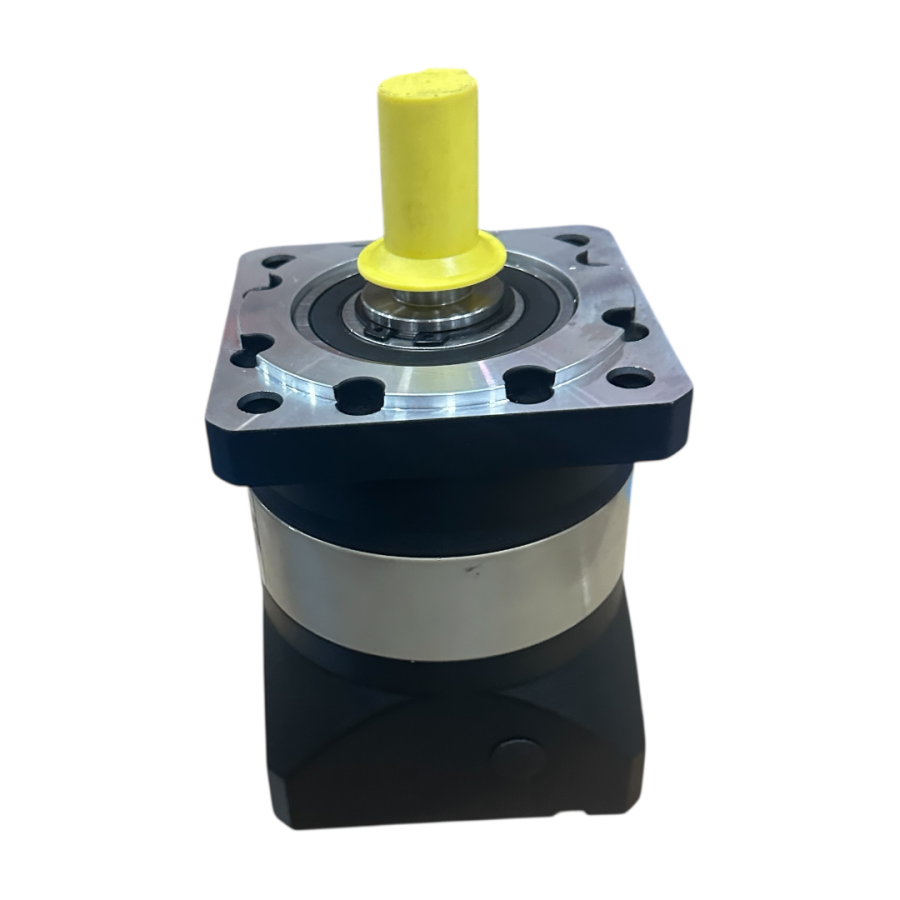

120PLF10 Planet Redüktör 1/10: Yüksek Hassasiyetli 130 Flanş Servo Entegrasyonu
Endüstriyel otomasyon sistemlerinde hareket kontrolünün kritik bir bileşeni olan 120PLF10 Planet Redüktör 1/10, özellikle yüksek dinamik performans gerektiren uygulamalar için tasarlanmıştır. Bu redüktör, 130mm flanş boyutuna sahip servo motorlarla mükemmel uyum sağlayarak, motorun yüksek devirdeki gücünü hassas ve yüksek torklu bir harekete dönüştürür. CNC işleme merkezlerinden robotik kollara, otomatik paketleme hatlarından hassas konumlandırma sistemlerine kadar geniş bir yelpazede güvenilir ve tekrarlanabilir performans sunar. Mühendislik prensipleri doğrultusunda geliştirilen bu ünite, dayanıklılığı, kompakt yapısı ve üstün verimliliği ile sistemlerinizin hassasiyetini ve ömrünü artırır.
Öne Çıkan Avantajlar
Yüksek Tork Yoğunluğu: Kompakt boyutuyla dikkat çekici bir tork kapasitesi sunarak, 1/10 redüksiyon oranı ile servo motorların potansiyelini en üst düzeye çıkarır.
Düşük Boşluk (Backlash): Hassas konumlandırma gerektiren uygulamalar için kritik olan düşük boşluk değeri (tipik olarak ≤ 5 arcmin), tekrarlanabilirliği ve sistem doğruluğunu garantiler.
Yüksek Verimlilik: Optimize edilmiş dişli tasarımı sayesinde %95'in üzerinde verimlilik sunarak enerji kayıplarını minimize eder ve işletme maliyetlerini düşürür.
Dayanıklı Yapı: Yüksek kaliteli alaşımlı çelik dişliler ve rijit gövde yapısı, zorlu endüstriyel koşullarda dahi uzun ömürlü ve sorunsuz çalışma sağlar.
Kolay Entegrasyon: 130mm IEC flanş standardına uygun tasarımı, çeşitli marka ve modeldeki servo motorlarla hızlı ve güvenilir montaj imkanı sunar.
Teknik Özet
120PLF10 serisi planet redüktör, 1/10 redüksiyon oranı ile giriş devrini düşürürken çıkış torkunu 10 kat artırır. 130mm servo motor flanşı sayesinde birçok endüstriyel servo motor ile doğrudan bağlantı kurabilir. Nominal çıkış torku 200 Nm seviyelerinde olup, maksimum 600 Nm pik tork değerlerine ulaşabilir. Düşük boşluk değeri (≤ 5 arcmin) ve yüksek verimlilik (%95) ile hareket kontrol sistemlerinizde üstün performans sağlar.
Detaylı Teknik Parametreler
Parametre
Değer
Açıklama
Model Kodu
120PLF10
Redüktör serisi ve boyutu (120mm flanş uyumlu).
Redüksiyon Oranı
1/10
Giriş devrinin çıkışta 10 kat azalması, torkun 10 kat artması.
Nominal Çıkış Torku (T2N)
200 Nm
Sürekli çalışma için önerilen çıkış torku değeri.
Maksimum Çıkış Torku (T2max)
600 Nm
Kısa süreli pik yüklerde dayanabileceği maksimum tork.
Boşluk (Backlash)
≤ 5 arcmin
Çıkış milindeki açısal boşluk, hassasiyet göstergesi.
Verimlilik
≥ %95
Giriş gücünün çıkışa aktarılma oranı.
Maksimum Giriş Devri
5000 RPM
Redüktöre uygulanabilecek en yüksek motor devri.
Nominal Giriş Devri
3000 RPM
Sürekli çalışma için önerilen motor devri.
Servo Motor Flanş Boyutu
130 mm
Redüktörün monte edileceği servo motor flanş çapı.
Koruma Sınıfı
IP54
Toz ve su sıçramalarına karşı koruma seviyesi.
Çalışma Sıcaklığı
-10°C ~ +90°C
Redüktörün güvenli bir şekilde çalışabileceği ortam sıcaklığı aralığı.
Endüstriyel Uygulama Alanları
120PLF10 Planet Redüktör, yüksek hassasiyet ve güvenilirlik gerektiren birçok endüstriyel alanda başarıyla kullanılmaktadır:
CNC Takım Tezgahları: Freze, torna ve işleme merkezlerinde hassas eksen hareketleri için vazgeçilmezdir.
Robotik Sistemler: Endüstriyel robot kollarında eklem hareketlerinin kontrolünde yüksek tork ve hassasiyet sağlar.
Otomatik Paketleme Makineleri: Hızlı ve tekrarlanabilir hareketlerle üretim verimliliğini artırır.
Baskı ve Kağıt Endüstrisi: Malzeme besleme ve konumlandırma sistemlerinde kritik rol oynar.
Malzeme Taşıma Sistemleri: Konveyörler ve portal sistemlerinde ağır yüklerin hassas taşınması için idealdir.
Medikal Cihazlar: Hassas hareket gerektiren tıbbi ekipmanlarda güvenilir performans sunar.
Montaj ve Kullanım Önerileri
120PLF10 Planet Redüktörün uzun ömürlü ve performanslı çalışması için montaj ve kullanım sırasında dikkat edilmesi gereken bazı önemli noktalar bulunmaktadır:
Redüktör ve servo motorun mil bağlantılarının eksenel ve açısal kaçıklık olmadan doğru hizalandığından emin olun.
Montaj cıvatalarını belirtilen tork değerlerinde sıkın ve periyodik olarak kontrol edin.
Çalışma ortamının belirtilen sıcaklık ve nem aralıklarında olduğundan emin olun, IP54 koruma sınıfına uygun koşulları sağlayın.
Redüktörün nominal tork ve devir değerlerinin aşılmamasına özen gösterin, ani ve aşırı şok yüklerden kaçının.
Üretici tarafından belirtilen yağlama talimatlarına uyun; bu model genellikle ömür boyu yağlamalıdır ancak kontrol edilmelidir.
Teknik Uzman Notu
120PLF10 Planet Redüktör, özellikle 130mm flanşlı servo motorlarla entegrasyonu hedeflenmiş, yüksek performanslı bir çözümdür. Redüktör seçiminde sadece redüksiyon oranı değil, aynı zamanda boşluk, verimlilik ve tork kapasitesi gibi parametrelerin uygulamanızın gereksinimleriyle tam olarak örtüşmesi kritik önem taşır. Bu ürün, hem maliyet etkinliği hem de sağladığı yüksek hassasiyet ve dayanıklılık ile birçok zorlu otomasyon projesinde tercih edilmektedir. Doğru seçim ve montaj ile sistemlerinizden beklediğiniz üstün verimi almanız mümkündür.
Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz.
Mermak Teknik Konularda her zaman Yanınızdadır.
?
80 Gövde 90 Gövde 60 Gövde Gibi İbareler Ne Anlama Gelmekte Ben Seçimi Neye Göre Yapacağım▼
?
gövde ölçüsü nedir servo redüktör gövde seçimi 80 gövde 90 gövde 60 gövde anlamı planet redüktör gövde ölçüleri gövdeye göre redüktör seçimi Kısa ve Net Cevap (Teknik): Gövde ifadesi (ör. 60, 80, 90, 120 gövde), redüktörün flanş ve gövde dış ölçüsünü belirtir; motorunuzun flanş ölçüsüne ve mil çapına göre uygun gövde seçilmelidir.
---
Detaylı Açıklama: Planet redüktörlerde “gövde” ifadesi, ürünün flanş çapı ve dış gövde ölçüsünü belirtir. Örneğin; - 60 gövde: Flanş çapı 60x60 mm, genellikle 8-14 mm mil çaplı motorlara uygun - 80 gövde: Flanş çapı 80x80 mm, genellikle 19 mm mil çaplı motorlara uygun - 90 gövde: Flanş çapı 90x90 mm, daha büyük mil çaplı ve güçlü motorlara uygun - 120 gövde: Flanş çapı 120x120 mm veya 130 mm, 22 mm mil çaplı büyük servo motorlar için
Seçim Kriteri: 1. Motorunuzun flanş ölçüsünü (ör. 60x60 mm, 80x80 mm, 130x130 mm) ve mil çapını belirleyin. 2. Redüktörün gövde ve giriş mil ölçüsünün motorunuzla uyumlu olmasına dikkat edin. 3. Tork ihtiyacınız ve uygulama gücüne göre uygun gövde büyüklüğünü seçin. 4. Montajda, flanş delik çapı ve vida yerleşimi de uyumlu olmalı.

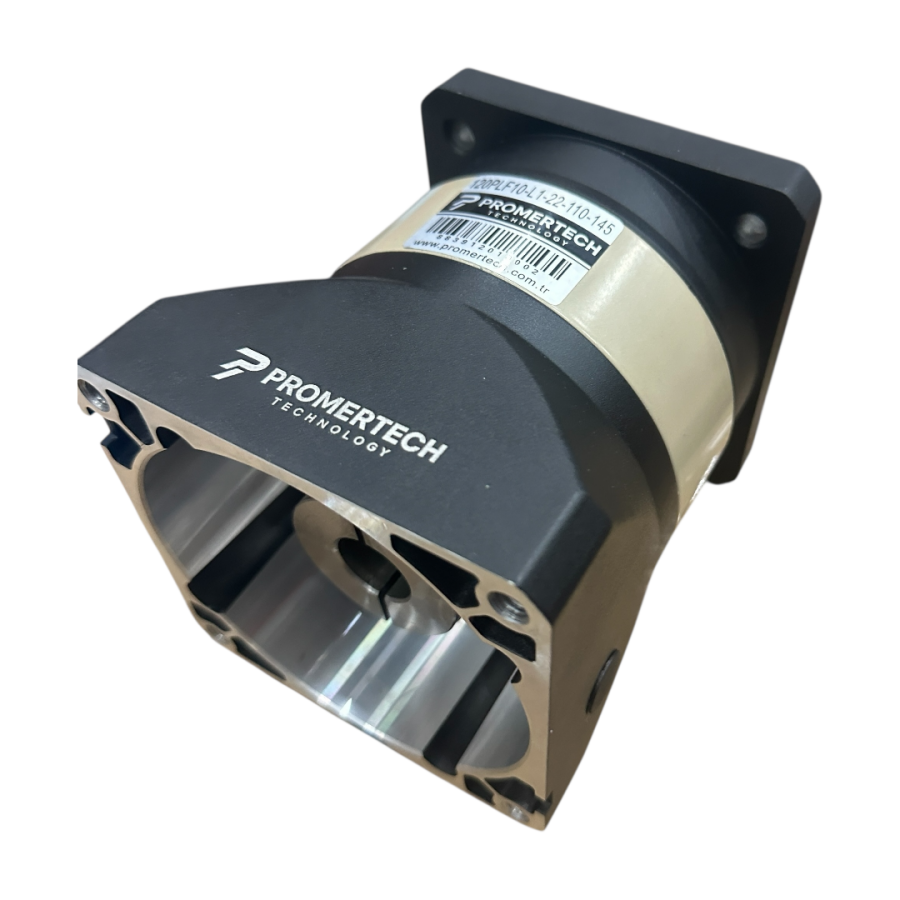

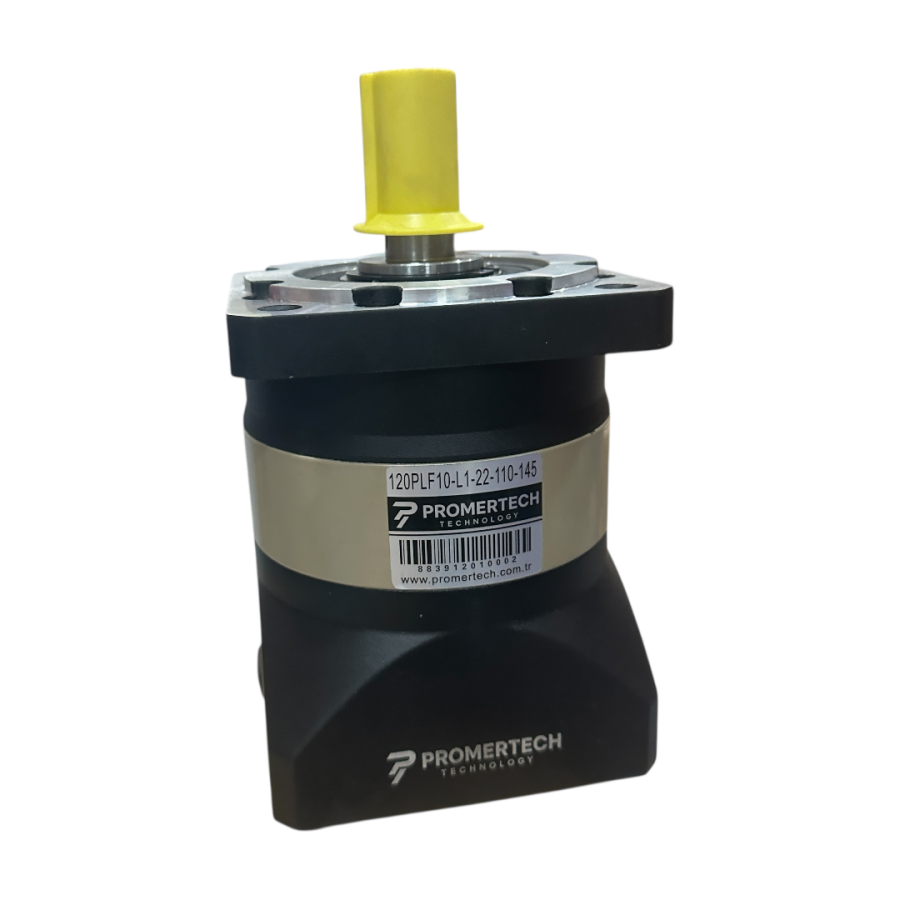

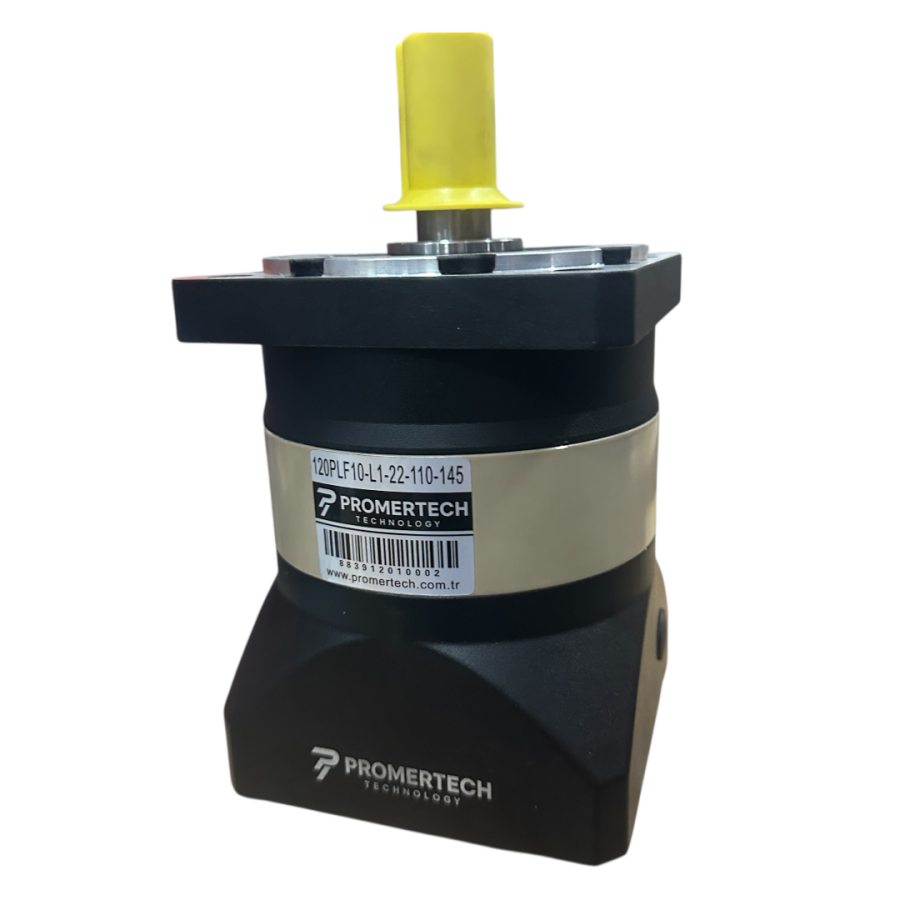

Pratik Örnek: - 120PLF10-L1-22-110-145 modeli, 130 mm flanşlı ve 22 mm mil çaplı büyük servo motorlar için uygundur. - 60 gövde redüktörler, genellikle küçük ve orta güçteki motorlar için tercih edilir.
