Mach3 Kablosuz El Çarkı Cnc Router Uzaktan Kumandası

Mach3 Kablosuz El Çarkı Cnc Router Uzaktan Kumandası

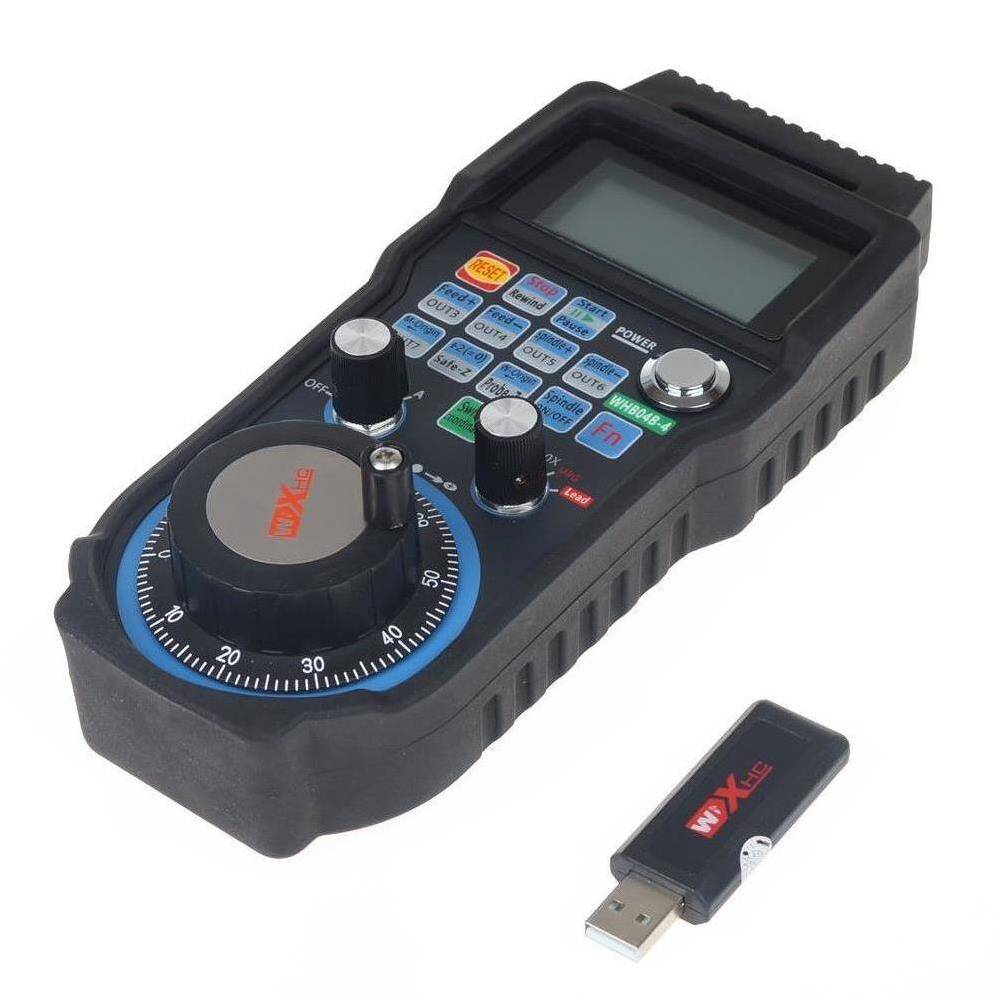

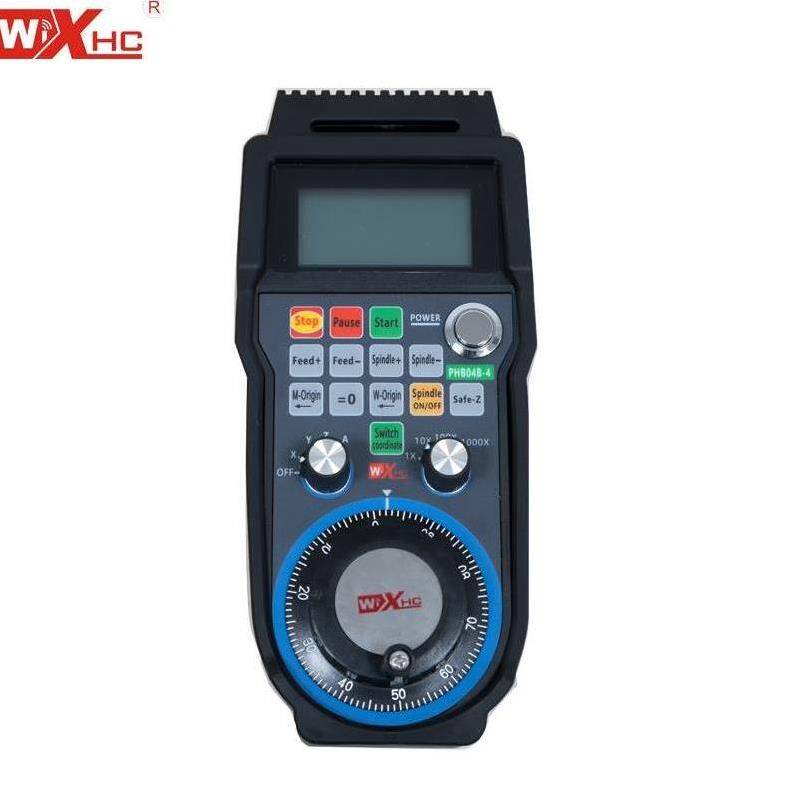

WHB04B-4 Mach3 Kablosuz El Çarkı, CNC makinelerinde manuel hareket kontrolünü sağlamak için kullanılan gelişmiş bir cihazdır. İşte bu el çarkının ileri düzey teknik özellikleri ve kullanımı hakkında detaylı bilgi:

Genel Özellikler

• Eksen Kontrolü: 4 eksen (X, Y, Z, A) kontrolü sağlar. WHB04B-6 modeli ise 6 eksene kadar destek sunar.
• Kablosuz İletişim: 433 MHz ISM bandında çalışır ve 40 metreye kadar engelsiz kablosuz iletişim mesafesi sunar.
• Güç Kaynağı: 2 adet AA alkalin pil ile çalışır.
• Encoder: 100 PPR (Pulse Per Revolution) manuel nabız jeneratörü.
• Butonlar: 16 adet programlanabilir buton, bunların 10'u makro fonksiyonlar için kullanılabilir.

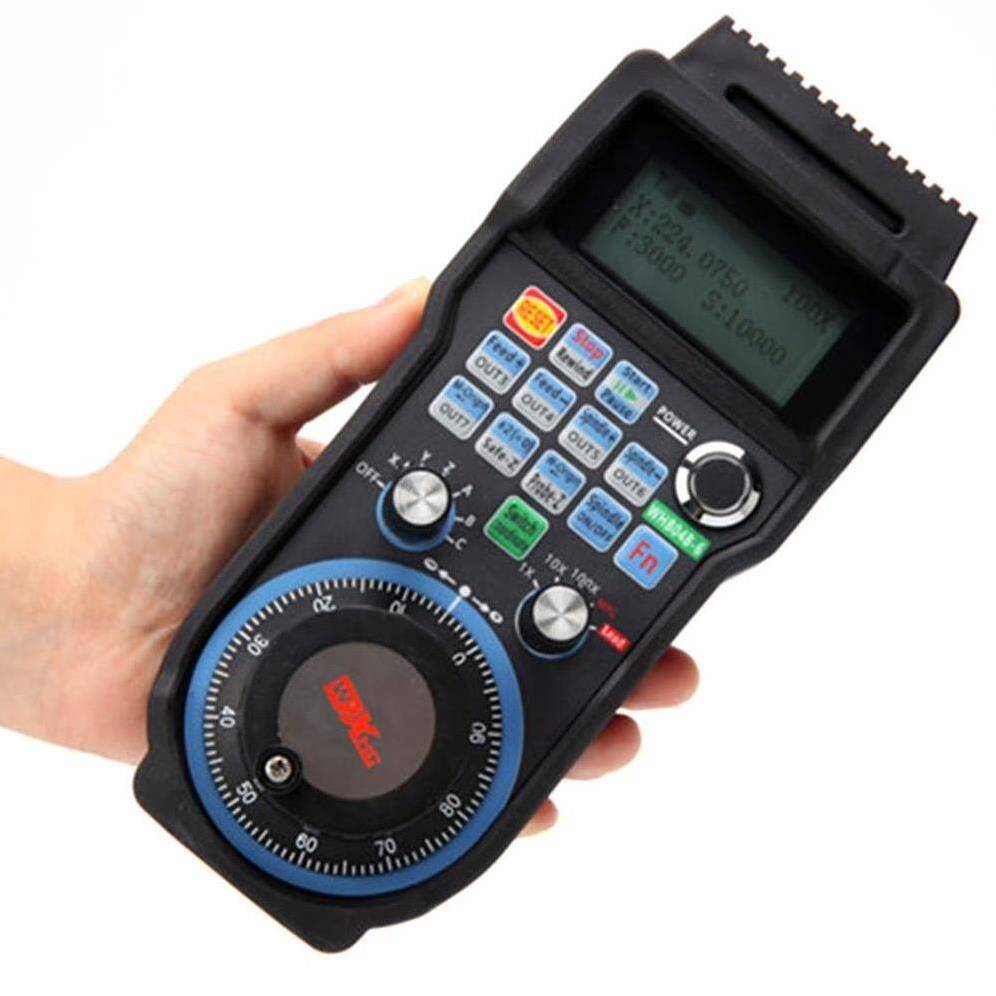

• Ekran: Nokta matris LCD ekran, arka ışıklandırmalı, iş parçası ve makine koordinatlarını, iş mil hızı ve besleme hızını gösterir.

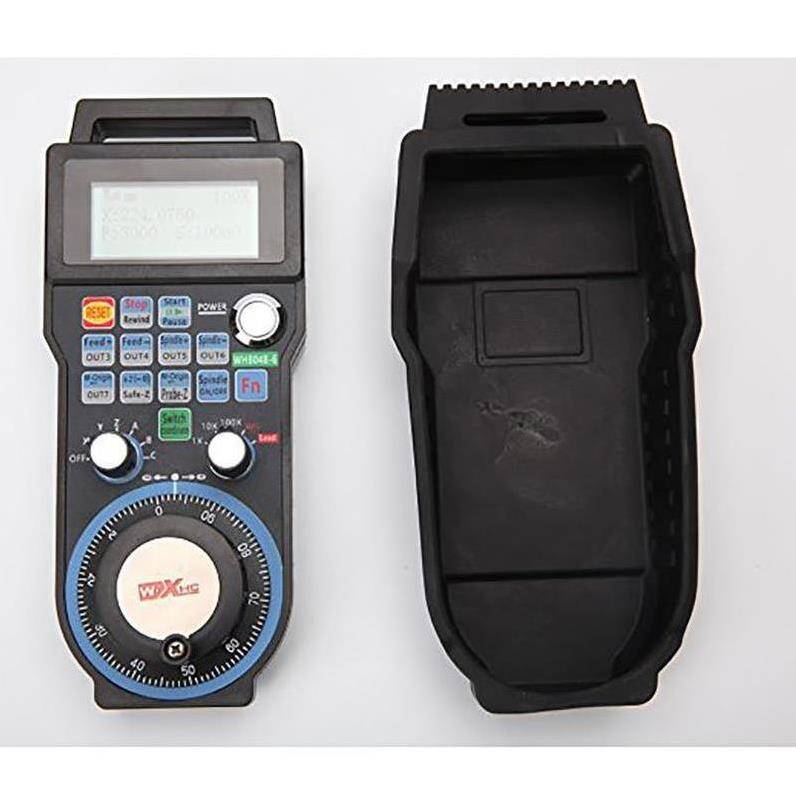

• Malzeme: PC ve ABS plastikten yapılmış olup, iyi darbe direncine ve ısı dayanıklılığına sahiptir. Ayrıca silikon kılıf koruması mevcuttur.

Teknik Özellikler

• İletişim Kanalı: 64 kanal frekans atlama teknolojisi ile kararlı ve güvenilir bir veri iletimi sunar.
• Transmit Gücü: 10 dBm.
• Kabul Hassasiyeti: -98 dBm.
• Maksimum Eksen Sayısı: 6 eksene kadar destek (WHB04B-6 modeli ile).
• Eksen Seçim ve Hız Bant Anahtarı: Elektronik el çarkının kapatılması ve X, Y, Z, A eksenlerinin seçilmesi kontrolünü sağlar. Adım değeri seçim bandı ile adım seçimi yapılabilir, bu basit ve kullanışlıdır.

Kullanım Alanları

WHB04B-4, Mach3 kontrol yazılımı ile uyumlu olarak Windows ortamında çalışır. CNC makinelerinde, özellikle işleme ve üretim sektörlerinde operatörlerin manuel komut girişi yapmaları ve ince ayar yapmaları için kullanılır. Bu el çarkı, makine operasyonlarının hassasiyetini ve verimliliğini artırmaya yardımcı olur.

Kurulum ve Kullanım

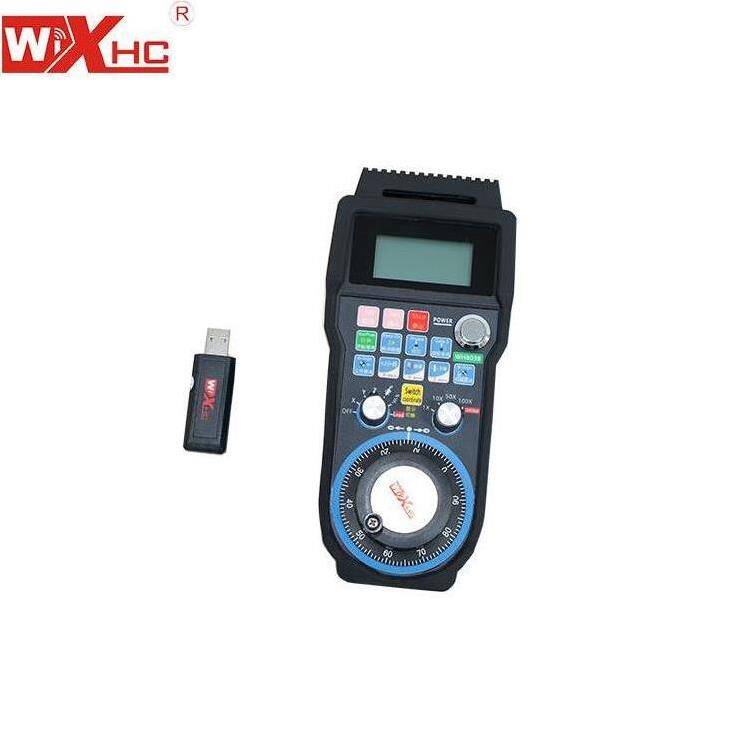

 WHB04B-4 el çarkı, USB alıcısı ile birlikte gelir ve tak-çalıştır özelliği ile kolayca kurulabilir. Kurulum tamamlandıktan sonra, Mach3 yazılımındaki plugin yapılandırması ile tam uyumluluk sağlanır. LCD ekran üzerindeki bilgiler sayesinde operatörler, makine hareketlerini ve hızlarını kolayca izleyebilir ve kontrol edebilirler.

WINDOWS sistemine dayalı uzaktan kumanda serisi.

Açıklama :

Radyo frekansı: 433 MHz, ISM, Tx gücü 10DB ve RX hassasiyeti 98DB'dir

Gerçek zamanlı LCD ekranlı USB alıcı 4 eksen veya 6 eksen (X, Y, Z, A, B, C ekseni)

128 * 64 nokta vuruşlu giriş desteği

100PPR elektronik el çarkı işlevini destekleyin.

13 kısayol tuşunu destekleyin, kullanıcı işlevi tanımlamakta özgürdür

40 metre kablosuz iletim mesafesi

64 kanal frekans atlamalı iletim, güçlü parazit önleyici, kararlı ve güvenilir; kanal boşluğu 1 MHz

Düşük güç tasarımı, 1 ay boyunca 2 AA pil

Endüstriyel sınıf tasarım, toz geçirmez tasarım, sağlam ve güvenilir

Endüstrinin kullanımına uygun çeşitli CNC sistemlerine uygulanan: gravür makinesi endüstrisi, gravür ve freze makinesi endüstrisi, CNC torna endüstrisi, lazer kesim makinesi endüstrisi, alev kesme makinesi endüstrisi, plazma kesme makinesi endüstrisi, otomasyon üretim kontrol endüstrisi .

Paket içeriği:

1 x MPG Kolye

1 x USB alıcısı

1 x CD (Mach3 Version3.043.066 ve lisans, talimat)

1 x İngilizce Eğitimi

WHB04B-4 Mach3 Kablosuz El Çarkı (MPG), CNC makinelerinin manuel kontrolü ve ayarları için gelişmiş özellikler sunan bir cihazdır. Bu el çarkının ileri düzey teknik detayları ve kullanım avantajları şunlardır:

İleri Teknik Özellikler

İletişim ve Güç Yönetimi

• Frekans Bandı ve İletişim:
  • 433 MHz ISM bandında çalışır, bu band endüstriyel, bilimsel ve medikal uygulamalar için ayrılmış bir frekans bandıdır ve kararlı iletişim sağlar.
  • Frekans atlama teknolojisi ile 64 kanala kadar destek verir, bu da interferans (parazit) riskini minimuma indirir ve aynı ortamda birden fazla cihazın sorunsuz çalışmasını sağlar
• Enerji Tüketimi ve Güç Kaynağı:
  • 10 dBm transmit gücü ile düşük enerji tüketimi.
  • 2 adet AA alkalin pil ile çalışır, bu piller uzun süreli kullanım için yeterlidir.

Hassasiyet ve Kontrol

• Encoder Özellikleri:
  • 100 PPR (Pulse Per Revolution) hassasiyetli manuel nabız jeneratörü, bu da yüksek hassasiyetli kontrol sağlar.
• Eksen ve Buton Kontrolü:
  • 16 programlanabilir buton ile birlikte gelir, bunların 10'u makro kodları destekler, bu da sık kullanılan komutların hızlı erişimini sağlar.
  • 4 eksen kontrol imkanı (X, Y, Z, A) ile geniş bir uygulama yelpazesi sunar. 6 eksene kadar destek veren model (WHB04B-6) de mevcuttur.

Ekran ve Görsel Bilgilendirme

• LCD Ekran:
  • Dot matris LCD ekran, arka ışıklandırmalı. Bu ekran, iş parçası ve makine koordinatlarını, iş mil hızı ve besleme hızını gösterir, operatörün anlık bilgileri takip etmesini kolaylaştırır.
  • Ekran, makine durumunu ve işlem bilgilerini net bir şekilde gösterir, bu da operatörün anlık müdahalelerini kolaylaştırır?


Kullanım Avantajları ve Uygulama Alanları

Ergonomi ve Kullanıcı Dostu Tasarım

• Malzeme ve Dayanıklılık:
  • PC ve ABS plastik malzemelerden üretilmiştir, bu da cihazın hafif ve dayanıklı olmasını sağlar. Ayrıca silikon kılıf koruması ile ekstra darbe direnci sağlar.
• Ergonomik Tasarım:
  • El çarkı, kullanıcının rahat bir şekilde tutup kullanabileceği şekilde ergonomik olarak tasarlanmıştır. Bu, uzun süreli kullanımda operatör yorgunluğunu azaltır.

Endüstriyel Uygulamalar

• Geniş Uygulama Alanları:
  • WHB04B-4, çeşitli CNC makinelerinde (freze, torna, plazma kesim, lazer kesim, vb.) kullanılabilir. Bu da cihazı çok yönlü ve farklı endüstrilerde kullanıma uygun hale getirir.
• Manuel İnce Ayar:
  • Manuel ince ayar gerektiren işlemler için idealdir. Bu, özellikle karmaşık ve hassas işleme süreçlerinde operatörün kontrolünü artırır.

Kurulum ve Uyumluluk

• Kolay Kurulum ve Tak-Çalıştır Özelliği:
  • USB alıcısı ile birlikte gelir ve tak-çalıştır özelliği ile kolayca kurulabilir. Mach3 yazılımı ile tam uyumluluk sağlar.
• Uyumluluk ve Destek:
  • Windows ortamında Mach3 kontrol yazılımı ile tam uyumludur, bu da yaygın olarak kullanılan CNC kontrol yazılımlarından biridir

Mach3 Kablosuz El Çarkı Cnc Router Uzaktan Kumandası

Ürün Barkod No= 8692024016048
