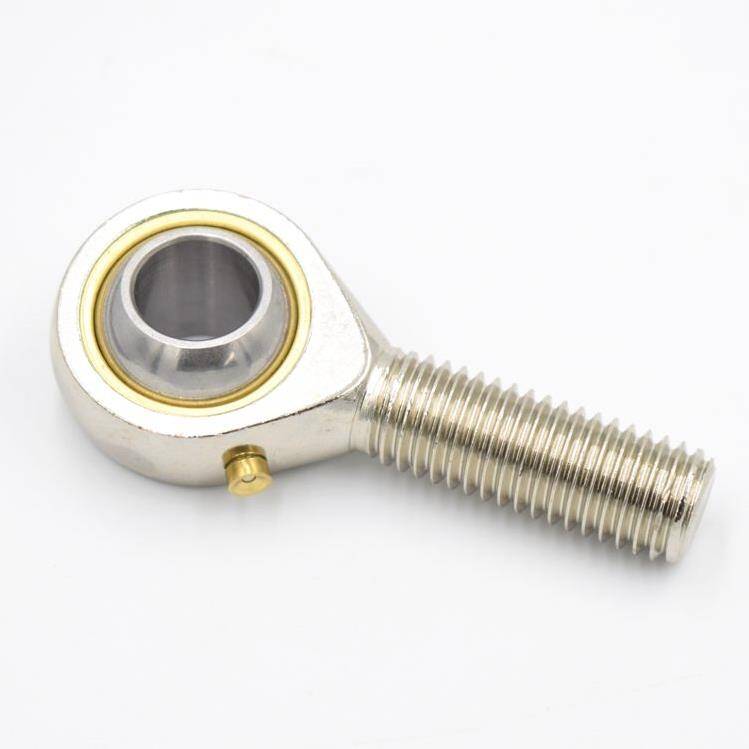

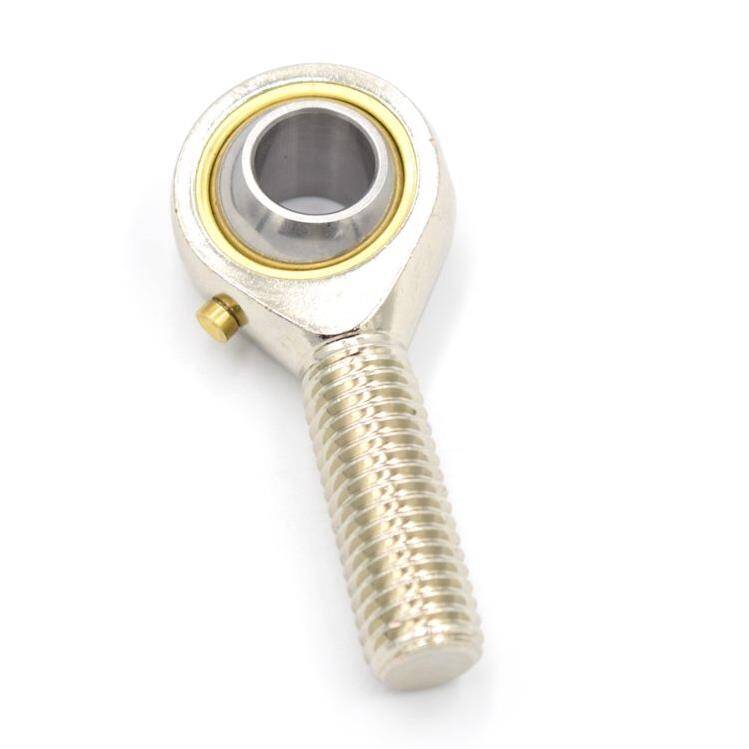

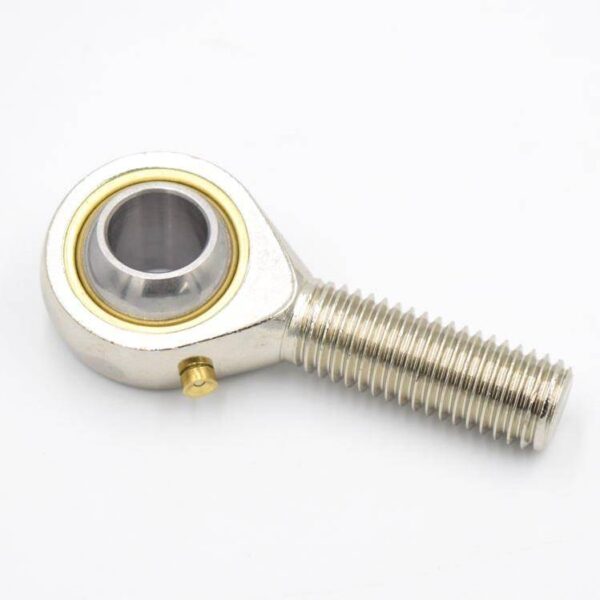

Endüstriyel otomasyon sistemlerinin vazgeçilmez birleşenlerinden olan M22X1.5 Sol Diş Mafsal (Erkek) POS, hareket iletiminde hassasiyet ve dayanıklılık arayan mühendislik uygulamaları için özel olarak tasarlanmıştır. Bu mafsal, özellikle lineer hareketin açısal bir eksene aktarılması veya sistemde oluşabilecek küçük hizalama hatalarının absorbe edilmesi gereken kritik noktalarda üstün performans sergiler. POS serisi, yüksek kaliteli malzemeler, hassas işçilik ve bakım gerektirmeyen uzun ömürlü çalışma prensibi ile endüstriyel standartları yeniden tanımlamaktadır. Ağır yükler altında dahi stabilite ve güvenilirlik sunarak, sistemlerinizin kesintisiz ve verimli çalışmasını garanti eder.
M22x1.5 sol diş yapısı, bu mafsalı belirli uygulamalar için benzersiz kılar. Özellikle dönen miller üzerinde gevşemeyi önleyici bir mekanizma olarak veya ters yönlü kuvvetlerin uygulandığı yerlerde bağlantı bütünlüğünü korumak amacıyla tercih edilir. Yüksek mukavemetli alaşımlı çelikten imal edilen gövdesi ve aşınmaya dirençli küresel düz yatağı sayesinde, şok yüklerine, titreşimlere ve zorlu çevresel koşullara karşı olağanüstü bir direnç gösterir. Bu teknik özellikler, M22X1.5 Sol Diş Mafsal'ı, hassas kuvvet aktarımının ve uzun vadeli güvenilirliğin anahtar olduğu her türlü endüstriyel makine ve ekipman için ideal bir seçim haline getirir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
M22X1.5 Sol Diş Mafsal, modern otomasyon ve robotik uygulamalarında kritik bir rol oynar. Robot kollarının eklem noktalarında, lineer aktüatörlerin ve otomatik montaj hatlarının hareketli parçalarında hassas kuvvet ve hareket aktarımı sağlar. Özellikle yüksek tekrarlanabilirlik, minimal boşluk ve uzun ömür beklentisi olan sistemlerde, açısal sapmaların veya küçük hizalama hatalarının güvenilir bir şekilde telafi edilmesi gereken noktalarda tercih edilir. Örneğin, bir robotun gripper mekanizmasının hassas konumlandırılmasında veya bir servo motorun itici kolunda kullanılabilir.
Endüstriyel hidrolik ve pnömatik silindirlerin piston kollarına veya silindir gövdelerine bağlantı noktalarında yaygın olarak kullanılan bu mafsal, silindirin doğrusal hareketinin bir makine mekanizmasına aktarılmasında kilit bir bileşendir. Silindir ile makine arasındaki küçük açısal veya eksenel hizalama hatalarını etkili bir şekilde telafi ederek sistemde oluşabilecek gerilimleri ve aşınmayı azaltır. Ağır yüklerin kaldırıldığı veya itildiği pres makinelerinde, metal işleme tezgahlarında, taşıma sistemlerinde ve genel makine imalatında güvenli, esnek ve uzun ömürlü bağlantılar sağlar.
M22X1.5 Sol Diş Mafsal, optimize edilmiş yüzey geometrisi ve düşük sürtünme katsayısına sahip yatak malzemeleri sayesinde enerji kaybını minimuma indirir. Bu, makine sistemlerinin daha az enerji tüketerek daha yüksek performansla çalışmasına olanak tanır, böylece işletme maliyetlerini düşürür ve genel üretim verimliliğini artırır.
Korozyona dayanıklı özel kaplamalar ve yüksek mukavemetli, yorulma dirençli alaşımlı çelikten imal edilen yapısı ile bu mafsal, en zorlu endüstriyel koşullara meydan okur. Ağır yükler, sürekli titreşim ve aşındırıcı ortam koşullarında dahi uzun yıllar boyunca güvenilir performansını koruyarak, bakım aralıklarını uzatır ve toplam sahip olma maliyetini düşürür.
Standart M22x1.5 sol dişli yapısı ve erkek formu, bu mafsalın mevcut endüstriyel sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Ergonomik tasarımı, montaj işlemlerini basitleştirir, kurulum sürelerini önemli ölçüde kısaltır ve sistemin devreye alma süreçlerini hızlandırarak operasyonel esnekliği artırır.
M22X1.5 SOL DİŞ MAFSAL ( ERKEK ) POS, yüksek performanslı uygulamalar için tasarlanmıştır. Genellikle statik radyal yük kapasitesi 70 kN, dinamik radyal yük kapasitesi ise 20 kN civarındadır. Ancak, uygulamanızdaki titreşim, şok yükler ve çalışma sıcaklığı bu değerleri etkileyebilir. Detaylı yük eğrileri ve spesifikasyonlar için ürün kataloğumuza başvurmanızı veya teknik ekibimizle iletişime geçmenizi öneririz.
Mafsal gövdesi yüksek mukavemetli çelikten (örneğin 42CrMo4 veya eşdeğeri), küresel yatak ise sertleştirilmiş ve parlatılmış çelik (örneğin 100Cr6) ve özel kompozit bir iç bilezikten oluşur. Standart modellerde galvaniz veya fosfat kaplama ile temel korozyon direnci sağlanır. Daha agresif ortamlar için paslanmaz çelik versiyonları veya özel yüzey kaplamaları (örneğin nikel kaplama) seçenekleri mevcuttur.
Sol diş (SOL DİŞ), standart sağ diş (sağ diş) bağlantıların aksine saat yönünün tersine sıkılır. Bu özellik, özellikle titreşimli veya sürekli dönme hareketinin olduğu uygulamalarda mafsalın kendiliğinden gevşemesini önlemek için kritik öneme sahiptir. Kesinlikle sağ diş somunlarla uyumlu değildir; montaj için M22x1.5 SOL DİŞ dişe sahip özel bir somun veya dişi bağlantı elemanı kullanmanız gerekmektedir.
M22X1.5 SOL DİŞ MAFSAL ( ERKEK ) POS, çoğu zaman bakım gerektirmeyen (kendinden yağlamalı) kompozit astarla üretilir. Ancak aşırı yük, yüksek sıcaklık veya zorlu ortam koşullarında, mafsal üzerinde bir yağlama nipeli varsa, NLGI 2 sınıfı lityum sabun bazlı veya PTFE katkılı bir gres ile düzenli aralıklarla (örneğin her 500 çalışma saati veya 3 ayda bir) yağlama yapılması ömrünü uzatacaktır.
Standart M22X1.5 SOL DİŞ MAFSAL ( ERKEK ) POS modelleri genellikle -30°C ile +80°C arasındaki sıcaklık aralığında optimum performans gösterir. Daha düşük veya yüksek sıcaklıklarda çalışmanız gerekiyorsa, özel malzemelerden yapılmış veya farklı yağlayıcılar içeren versiyonları tercih etmeniz gerekebilir. Aşırı sıcaklıklar, mafsalın içindeki kompozit malzemenin bozulmasına veya yağlayıcının performansını kaybetmesine yol açarak ömrünü kısaltabilir.
Mafsalın ana gövdesini montaj yüzeyine sabitlerken, M22x1.5 sol dişli somun için genel olarak 250-300 Nm tork değeri önerilir. Ancak bu değer, kullanılan somunun ve montaj yüzeyinin malzeme özelliklerine göre değişebilir. Aşırı sıkma, dişlerde deformasyona, mafsal gövdesinde çatlamaya veya küresel yatağın sıkışmasına yol açarak mafsalın hareket kabiliyetini ve ömrünü ciddi şekilde azaltabilir. Doğru tork değeri için her zaman ilgili standartlara ve üretici tavsiyelerine uyun.
M22X1.5 SOL DİŞ MAFSAL ( ERKEK ) POS'un küresel yatağı, tipik olarak eksenel hattan ±15 ila ±18 derece arasında açısal hareket kabiliyeti sunar. Bu, bağlantı elemanının belirli bir açıda serbestçe hareket etmesini sağlar. Uygulamanızın bu açısal sınırlar içinde kaldığından emin olmanız önemlidir, aksi takdirde mafsalın iç bileşenlerinde aşırı gerilme ve erken aşınma meydana gelebilir.
Yeni bir M22X1.5 SOL DİŞ MAFSAL'da, üretim toleransları gereği mikron seviyesinde (örneğin 0.005mm - 0.05mm arasında) radyal veya eksenel boşluk olması normaldir. Bu boşluk, mafsalın serbestçe hareket etmesini sağlar. Çalışma koşulları ve yük altında, zamanla bu boşluk aşınmaya bağlı olarak kademeli olarak artar. Aşırı boşluk, titreşimlere, gürültüye ve sistemde hassasiyet kaybına yol açar ve mafsalın değiştirilmesi gerektiğini gösterir.
Standart M22X1.5 SOL DİŞ MAFSAL ( ERKEK ) POS modelleri, genellikle galvaniz veya fosfat kaplama ile sınırlı bir çevresel koruma sunar. Toz ve nemin yoğun olduğu ortamlar için opsiyonel olarak kauçuk toz körükleri veya özel sızdırmazlık elemanları kullanılabilir. Agresif kimyasal maddeler veya tuzlu su gibi zorlu koşullar için paslanmaz çelik versiyonları veya özel kimyasal dayanımlı kaplamalar tercih edilmelidir. Uygulama ortamınızı teknik ekibimizle paylaşarak en uygun çözümü bulabilirsiniz.
Bu tip sol diş mafsallar, özellikle döner bir mil veya kol ile bağlantılı çalışırken kendiliğinden gevşeme riskinin yüksek olduğu uygulamalarda tercih edilir. Örneğin, endüstriyel makinelerin kontrol bağlantılarında, direksiyon sistemlerinde (sol veya sağ dönüşe göre), pedal mekanizmalarında veya genel olarak sürekli titreşim ve şok yüklerin olduğu yerlerde güvenli ve sağlam bir bağlantı sağlamak için idealdir.
Mermak CNC olarak ürünlerimize güveniyoruz. M22X1.5 SOL DİŞ MAFSAL ( ERKEK ) POS için standart olarak 12 ay malzeme ve üretim hatalarına karşı garanti sunmaktayız. Garanti kapsamı, normal kullanım koşullarında ortaya çıkan kusurları kapsar. Yanlış montaj, aşırı yükleme, yetersiz yağlama veya uygunsuz çevresel koşullardan kaynaklanan hasarlar garanti dışıdır. Detaylı garanti koşulları için lütfen satış departmanımızla iletişime geçiniz.
M22X1.5 SOL DİŞ MAFSAL ( ERKEK ) POS, genellikle entegre bir yapıya sahiptir ve küresel yatak veya burç gibi iç bileşenler ayrı olarak değiştirilmek üzere tasarlanmamıştır. Aşınma durumunda tüm mafsalın değiştirilmesi önerilir. Ancak, toz körüğü gibi dış koruyucu elemanlar bazı modellerde yedek parça olarak temin edilebilir. Özel ihtiyaçlarınız için teknik servisimizle iletişime geçerek stok durumu ve temin seçenekleri hakkında bilgi alabilirsiniz.
M22X1.5 SOL DİŞ MAFSAL ( ERKEK ) POS'un ömrü, uygulama yükü, çalışma döngüleri, hız, sıcaklık ve bakım koşullarına bağlı olarak büyük ölçüde değişir. Genellikle, normal koşullarda milyonlarca döngü dayanabilir. Değişim zamanının geldiğini anlamak için, mafsalda anormal derecede artan boşluk (oyun), gıcırtı veya ses gelmesi, zorlu hareket, paslanma veya toz körüğünde yırtılma gibi belirtileri gözlemlemeniz gerekir. Düzenli görsel kontrol ve periyodik boşluk ölçümü, erken teşhis için önemlidir.
Evet, Mermak CNC olarak endüstriyel ihtiyaçlara yönelik esnek çözümler sunmaktayız. Standart kaplamalara ek olarak, yüksek korozyon direnci için kimyasal nikel kaplama, sert krom kaplama veya çinko-nikel kaplama gibi farklı yüzey işlemleri talep üzerine uygulanabilir. Ayrıca, belirli yük veya sıcaklık gereksinimleri için paslanmaz çelik versiyonlar veya özel alaşımlı malzemelerle üretim seçenekleri de değerlendirilebilir. Özel projeniz için teknik satış ekibimizle iletişime geçerek detaylı bilgi alabilirsiniz.
