Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

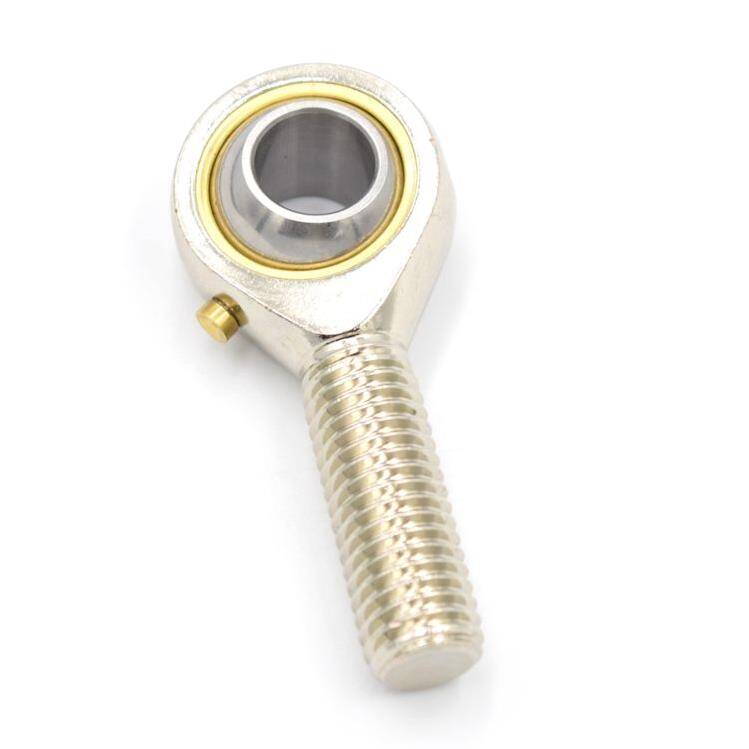

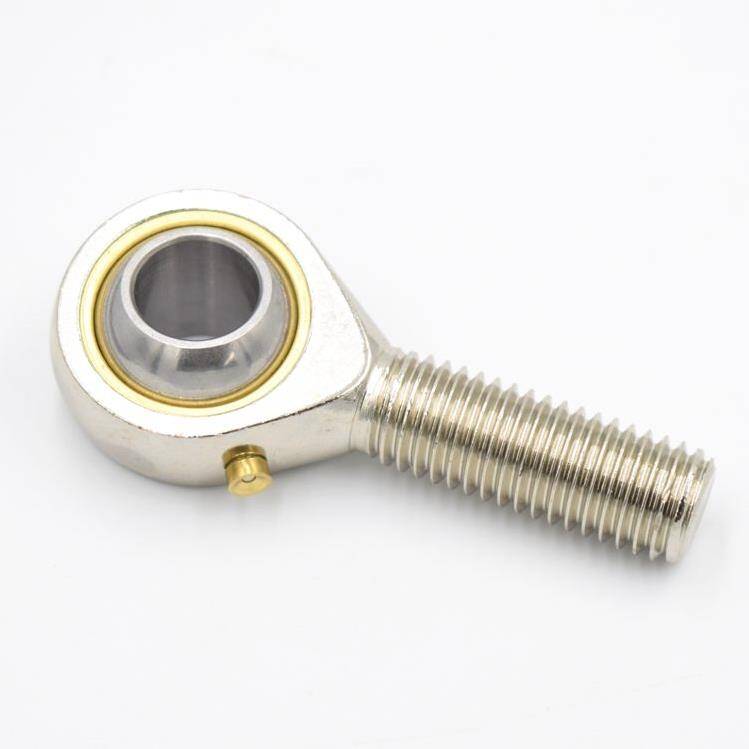

Endüstriyel otomasyon sistemlerinde hareketin hassasiyeti, yük aktarımının güvenilirliği ve bileşenlerin uzun ömürlülüğü kritik öneme sahiptir. M14X2.0 Sağ Diş Mafsal (Erkek) POS 14A, bu beklentileri karşılamak üzere özel olarak tasarlanmış, mühendislik harikası bir bağlantı elemanıdır. Mafsal, ya da teknik adıyla rot başı (rod end bearing), doğrusal veya açısal hareketin iki eleman arasında sorunsuz, boşluksuz ve yüksek yük altında dahi stabil bir şekilde iletilmesini sağlayan, sferik bir yatak mekanizmasına sahip menteşeli bir eklemdir. Bu özel ürün, M14x2.0 standart sağ diş yapısı sayesinde, birçok endüstriyel uygulamada kolay entegrasyon ve güvenilir bağlantı imkanı sunar.
POS 14A serisi, zorlu çalışma koşulları altında dahi maksimum performans ve minimum bakım gereksinimi sunmak üzere optimize edilmiştir. Yüksek kaliteli alaşımlı çelikten imal edilen gövde ve hassas işlenmiş sferik yatak yüzeyleri, aşınmaya karşı üstün direnç gösterirken, dinamik ve statik yükler altında dahi yapısal bütünlüğünü korur. Bu mafsal, robotik kollar, CNC makineleri, hidrolik/pnömatik silindirler ve çeşitli lineer aktüatörler gibi hassas konumlandırma ve güçlü hareket aktarımı gerektiren sistemlerde, sistemin genel verimliliğini ve güvenilirliğini doğrudan artıran temel bir bileşendir. Titreşim sönümleme ve darbe emme kabiliyetiyle, makine ömrünü uzatır ve operasyonel kararlılığı maksimize eder.
Daha detaylı bilgi için: Ürün içinde bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
M14X2.0 Sağ Diş Mafsal, endüstriyel robot kollarının eklem noktalarında, lineer aktüatörlerde ve otomatik taşıma sistemlerinde yüksek hassasiyetli hareket iletimi ve ağır yük taşıma kapasitesi için vazgeçilmezdir. Özellikle, kaynak robotları, paletleme sistemleri veya montaj hatlarında anlık yön değişiklikleri ve yüksek tork gerektiren uygulamalarda, mafsalın boşluksuz çalışması ve dayanıklılığı, sistemin genel performansını ve üretim verimliliğini doğrudan etkiler.
CNC işleme merkezlerinde takım değiştirme mekanizmalarında, iş parçası sabitleme sistemlerinde ve eksenel hareket aktarımında kritik rol oynar. Mafsalın titreşim sönümleyici özelliği, işleme sırasında oluşan vibrasyonları minimize ederek yüzey kalitesini ve işleme hassasiyetini artırır. Yüksek dayanıklılığı, tezgahın yoğun ve uzun süreli çalışma döngülerine sorunsuz bir şekilde dayanmasını sağlayarak arıza sürelerini ve bakım maliyetlerini düşürür.
Minimum sürtünme katsayısı ve boşluksuz çalışma prensibi sayesinde, M14X2.0 Sağ Diş Mafsal, hareket aktarımındaki enerji kayıplarını en aza indirir. Bu, sistemin genel verimliliğini artırarak daha hızlı tepki süreleri ve daha doğru hareket döngüleri sağlar, böylece operasyonel maliyetleri düşürür.
Yüksek kaliteli alaşımlı çelik malzeme seçimi, hassas üretim toleransları ve korozyona dayanıklı özel yüzey işlemleri, mafsalın zorlu endüstriyel koşullarda bile aşınmaya ve yıpranmaya karşı üstün direnç göstermesini sağlar. Bu, ürünün kullanım ömrünü önemli ölçüde uzatarak bakım ve değişim sıklığını azaltır.
Standart M14x2.0 sağ diş yapısı ve optimize edilmiş kompakt tasarımı, mevcut veya yeni tasarlanacak mekanik sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini mümkün kılar. Bu özellik, montaj sürelerini kısaltır, sistem uyumluluğunu artırır ve mühendislik süreçlerinde esneklik sunar.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A, genellikle doğrusal hareketin açısal bir sapma ile iletilmesi gereken mekanik sistemlerde kullanılan bir küresel mafsaldır (rod end bearing). Özellikle hidrolik ve pnömatik silindir bağlantılarında, robotik kolların eklemlerinde, otomasyon makinelerinde ve konveyör sistemlerinde hareketin pürüzsüz ve stabil aktarımı için tercih edilir.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A'nın spesifik dinamik (C) ve statik (C0) yük kapasiteleri, mafsalın iç yapısına ve malzemesine bağlıdır. Genellikle yüksek mukavemetli çelikten imal edilen Mermak CNC mafsalları, endüstriyel standartlara uygun olarak tasarlanmıştır. Detaylı yük tablosu için lütfen ürün kataloğumuza veya teknik veri sayfamıza bakınız. Genel olarak, bu boyutlardaki bir mafsal için C0 değeri kN seviyelerinde, C değeri ise daha düşük kN seviyelerinde olacaktır.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A, genellikle gövde için yüksek kaliteli karbon çeliği ve küresel yatak için sertleştirilmiş krom çeliği kombinasyonundan üretilir. Yüzey işlemleri olarak çinko kaplama veya fosfat kaplama gibi seçenekler mevcuttur, bu da paslanmaya karşı belirli bir direnç sağlar. Aşınma dayanımı, yatak yüzeylerinin hassas işlenmesi ve isteğe bağlı olarak Teflon (PTFE) veya kompozit astarlar ile artırılır. Özel paslanmaz çelik versiyonları da mevcuttur.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A'yı montajlarken aşırı sıkma veya yetersiz sıkma, mafsalın ömrünü ve performansını olumsuz etkileyebilir. M14x2.0 dişler için genel olarak kabul gören sıkma torku 70-100 Nm aralığındadır. Ancak, uygulama koşullarına ve mafsalın doğrudan maruz kalacağı yüklere göre bu değer değişebilir. Montaj sırasında mutlaka uygun bir tork anahtarı kullanılmalı ve üreticinin spesifik tork değeri dikkate alınmalıdır.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A'nın çoğu modeli ya bakım gerektirmeyen (Teflon/PTFE astarlı) ya da periyodik yağlama gerektiren tiplerdir. Bakım gerektirmeyen modellerde ek yağlamaya ihtiyaç duyulmaz. Yağlama gerektiren modellerde ise, çalışma koşullarına (yük, hız, sıcaklık, kirlilik) bağlı olarak belirli aralıklarla (örneğin 500-1000 çalışma saati) lityum bazlı genel amaçlı gres ile yağlama yapılması önerilir. Mafsalın üzerinde yağlama nipeli olup olmadığını kontrol edin.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A'nın standart versiyonları genellikle -30°C ile +120°C arasındaki sıcaklık aralığında güvenle çalışabilir. PTFE astarlı veya özel contalı modellerde bu aralık farklılık gösterebilir. Aşırı düşük sıcaklıklar yağlayıcının donmasına veya malzemenin kırılganlaşmasına, aşırı yüksek sıcaklıklar ise yağlayıcının bozulmasına, yatak boşluklarının artmasına ve erken aşınmaya neden olabilir. Uygulamanızın sıcaklık aralığı bu sınırların dışındaysa özel seri mafsallar tercih edilmelidir.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A, küresel bir yatak yapısına sahip olduğu için önemli ölçüde açısal sapmayı tolere edebilir. Genellikle bu tip mafsallar, yüke bağlı olarak eksenden 5° ila 15° arasında bir açısal hareket kabiliyeti sunar. Bu, bağlı olduğu elemanlar arasındaki küçük hizalama hatalarını veya dinamik hareket sırasında oluşan açısal değişiklikleri absorbe etmesini sağlar. Hassas değerler için ürünün teknik çizimlerine veya veri sayfasına bakılmalıdır.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A'yı bir hidrolik silindir veya aktüatöre bağlarken, silindirin mil ucu dişinin M14x2.0 sağ dişli olduğundan emin olun. Mafsalı mile elle çevirerek başlangıçta boşluksuz bir şekilde oturtun ve ardından uygun tork değerinde sıkın. Bağlantıyı yaparken mafsalın serbestçe dönmesine izin verecek şekilde hizalama yapın. Bağlantı noktalarında herhangi bir gerilim veya sıkışma olmadığından emin olmak için sistemin tam hareket aralığında test edin.
Evet, yüksek titreşimli ortamlarda M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A'nın bağlantı dişlerinin gevşemesini önlemek için ek önlemler almanız önerilir. Bunlar arasında kontra somun (lock nut) kullanımı, diş kilitleyici kimyasal bileşikler (örneğin Loctite orta mukavemetli), veya yaylı rondela gibi kilitleme elemanları yer alır. Bu yöntemler, bağlantının zamanla gevşemesini engelleyerek sistemin güvenliğini ve sürekli çalışmasını sağlar.
M14X2.0, metrik diş standardını ifade eder; M14 diş çapını (14mm), 2.0 ise diş hatvesini (dişler arasındaki mesafe, 2.0mm) gösterir. "SAĞ DİŞ" ise dişin sağa doğru sıkıldığını belirtir. Bu mafsalı, ancak ve ancak bağlantı yapacağınız karşı elemanın da M14x2.0 sağ diş standardına sahip olması durumunda kullanabilirsiniz. Farklı bir diş tipi veya hatvesi olan bir yere takmaya çalışmak, hem mafsala hem de karşı elemana kalıcı hasar verecektir ve asla denenmemelidir.
Eğer M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A'dan anormal gıcırtı, tıkırtı sesleri geliyor veya elle hissedilebilir bir boşluk (boşluk) oluştuysa, bu genellikle aşınma veya yağlama eksikliğinin belirtisidir. Derhal sistemi durdurup mafsalı kontrol etmelisiniz. Gözle görülür bir aşınma, çatlak veya korozyon varsa mafsalın değiştirilmesi gerekebilir. Bakım gerektiren bir mafsalsa, öncelikle yağlama durumunu kontrol edip eksikse uygun gres ile yağlayın. Sorun devam ederse, güvenlik nedeniyle değişim şarttır.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A gibi standart küresel mafsalların çoğu, tek parça olarak tasarlanmıştır ve içindeki küresel yatağın ayrı olarak değiştirilmesi genellikle mümkün veya ekonomik değildir. Aşınma veya hasar durumunda genellikle komple mafsalın değiştirilmesi tavsiye edilir. Bu, hem montaj kolaylığı sağlar hem de yeni bir mafsalın tam performansını ve ömrünü garanti eder. Özel tasarlanmış, parçaları değişebilir mafsal tipleri piyasada bulunsa da, POS 14A serisi genellikle bütünsel bir ünitedir.
Mermak CNC olarak M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A ürünümüzü üretim hatalarına ve malzeme kusurlarına karşı garanti kapsamına almaktayız. Standart garanti süremiz genellikle 12 ila 24 ay arasında değişmektedir. Garanti koşulları, ürünün doğru montajı, uygun kullanımı ve belirtilen çalışma limitleri içinde kalması durumunda geçerlidir. Detaylı garanti şartları ve süresi için lütfen satın alma belgenizi veya Mermak CNC satış temsilcinizle iletişime geçiniz.
Kesinlikle! Mermak CNC olarak, M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A dahil tüm ürünlerimizin satış sonrası teknik desteğini sağlamaktayız. Montaj, uygulama veya performansla ilgili herhangi bir teknik sorun yaşamanız durumunda, deneyimli teknik ekibimiz size telefon, e-posta veya uzaktan destek ile yardımcı olmaya hazırdır. Lütfen teknik destek hattımızla iletişime geçmekten çekinmeyin.
M14X2.0 SAĞ DİŞ MAFSAL ( ERKEK ) POS 14A'nın beklenen kullanım ömrü, uygulanan yükün büyüklüğü ve tipi (statik/dinamik), çalışma hızı, sıcaklık, ortam koşulları (toz, nem), yağlama rejimi ve montaj kalitesi gibi birçok faktöre bağlıdır. Aşırı yükler, yüksek frekanslı titreşimler, yetersiz yağlama, korozif ortamlar ve yanlış montaj, mafsalın ömrünü önemli ölçüde kısaltır. Optimal koşullarda ve düzenli bakımla uzun yıllar sorunsuz çalışabilir.
