Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

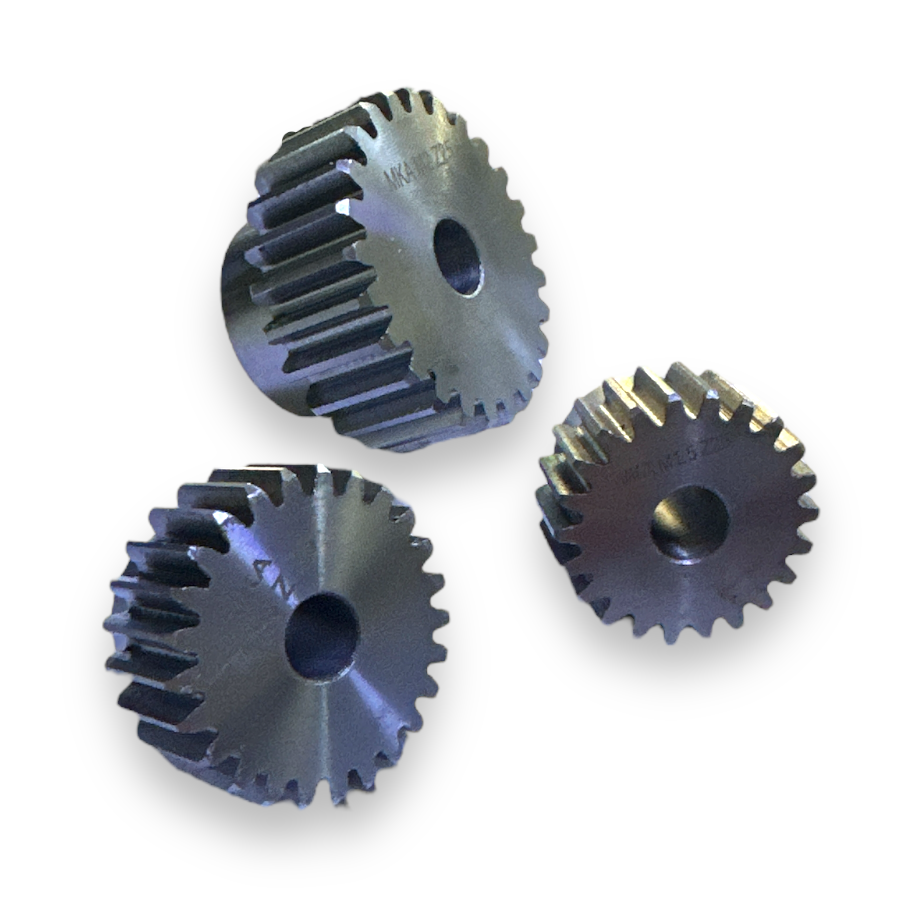

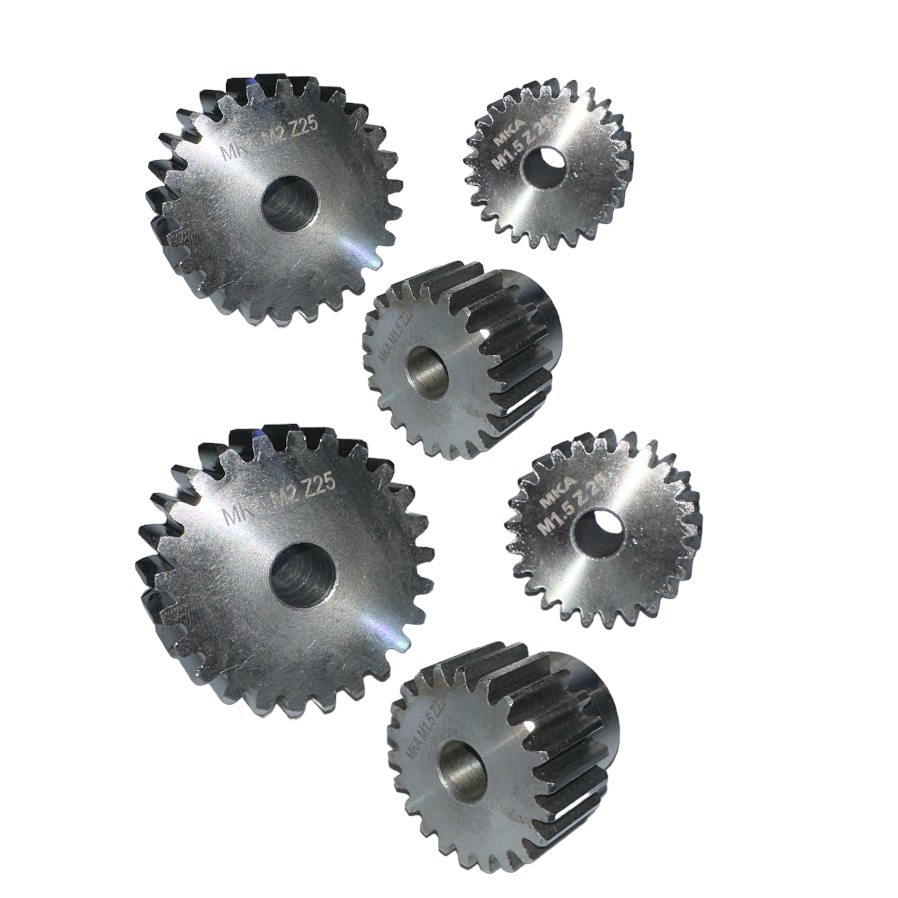

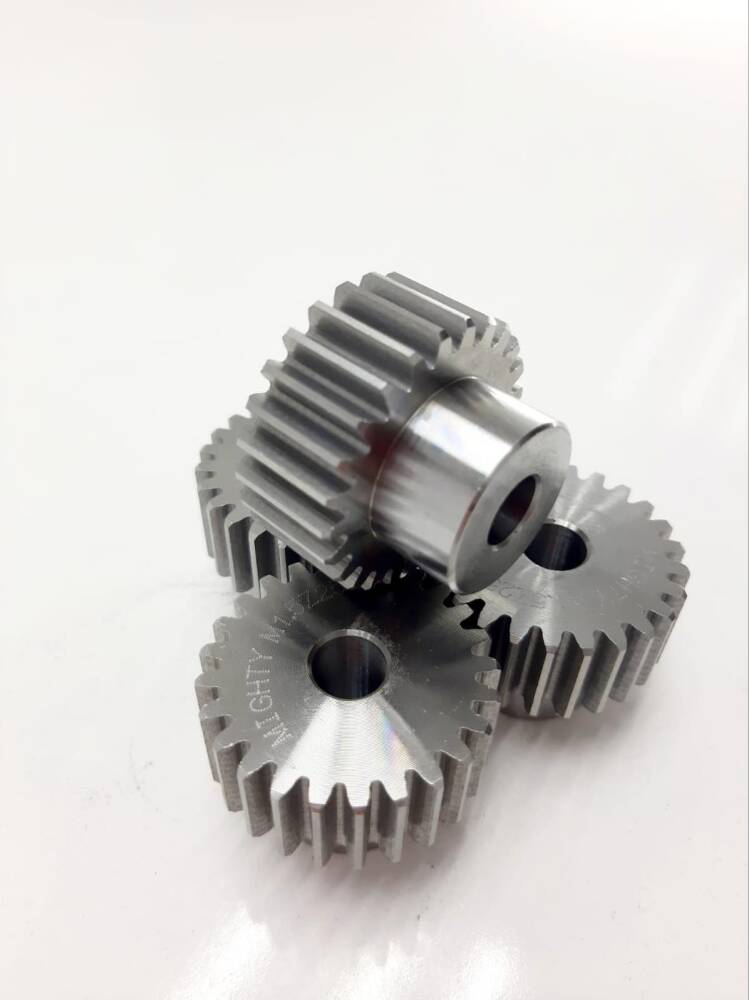

Mermak CNC tarafından sunulan M1.5 Z25 Diş Pilot Delikli Düz Pinyon, endüstriyel otomasyon sistemleri ve yüksek hassasiyet gerektiren makine uygulamaları için özel olarak tasarlanmış, kritik bir hareket iletim bileşenidir. Bu pinyon dişli, dönme hareketini doğrusal harekete dönüştürme veya tork aktarımı gibi temel mekanik işlevleri üstlenirken, sisteminizin genel performansını ve güvenilirliğini doğrudan etkiler. Yüksek mukavemetli çelikten imal edilen bu ürün, ağır yükler altında dahi üstün aşınma direnci ve uzun ömürlü kullanım vaat ederek, operasyonel süreklilik ve bakım maliyetlerinde önemli avantajlar sunar. Modüler tasarımı (M1.5), sektördeki standart kremayer ve dişlilerle tam uyumluluk sağlayarak entegrasyon kolaylığı sunar.
Bu pinyonun "Pilot Delikli" yapısı, montaj esnasında hassas hizalamayı kolaylaştırırken, müşterilere kendi özel şaft çaplarına göre işleme esnekliği tanır. Z25 diş sayısı, belirli bir tork ve hız oranını optimize etmek için mühendislik hesaplamalarında temel bir parametre olarak rol oynar. Düz dişli (spur gear) profili, basit ve verimli bir güç aktarımı sağlayarak, özellikle orta hız ve yük uygulamalarında ideal bir çözüm sunar. CNC tezgahlarından robotik sistemlere, otomasyon hatlarından hassas konumlandırma platformlarına kadar geniş bir yelpazede kullanılabilen bu pinyon, Mermak CNC mühendislik kalitesinin bir yansıması olarak projelerinize değer katmak üzere tasarlanmıştır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
M1.5 Z25 pinyon, CNC freze, torna, plazma ve lazer kesim tezgahlarında doğrusal eksen hareketlerinin hassas ve güvenilir bir şekilde iletilmesi için idealdir. Pinyon-kremayer sistemlerinin temelini oluşturan bu ürün, yüksek hızlı kesim ve işleme operasyonlarında mikron seviyesinde tekrarlanabilirlik ve pozisyonlama doğruluğu sağlayarak nihai ürün kalitesini artırır.
Otomatik montaj hatları, taşıma sistemleri ve endüstriyel robotların hareketli eklemlerinde kritik rol oynar. Ağır yüklerin ve dinamik kuvvetlerin yüksek hassasiyetle yönetilmesini sağlayarak robotik kollarda ve doğrusal aktarım ünitelerinde akıcı, titreşimsiz ve güvenilir hareket iletimi sunar. Bu, üretim verimliliğini ve sistem güvenliğini doğrudan etkiler.
Yüksek çözünürlüklü 3D yazıcıların X ve Y eksen hareketlerinde, pinyonun sağladığı akıcı ve titreşimsiz hareket, baskı kalitesini ve katman hassasiyetini doğrudan etkiler. Ayrıca hassas ölçüm cihazları, mikroskop tabloları gibi mikron altı doğruluk gerektiren sistemlerde de güvenilir ve tekrarlanabilir konumlandırma sağlar.
Düz dişli yapısı, düşük sürtünme katsayısı ve optimize edilmiş diş profili sayesinde güç aktarımında minimum enerji kaybı yaşanır. Bu, tahrik sistemlerinin daha az enerji tüketerek daha yüksek hız ve tork kapasitelerine ulaşmasını sağlar, operasyonel maliyetleri düşürür.
Yüksek mukavemetli çelik malzeme seçimi ve korozyon dirençli yüzey kaplaması, pinyonun aşınma, yıpranma ve çevresel faktörlere karşı üstün direnç göstermesini sağlar. Bu sayede, bakım aralıkları uzar ve sistemin genel işletme ömrü artar.
Standart M1.5 modülü ve pilot delikli tasarımı, pinyonun mevcut endüstriyel sistemlere ve farklı şaft çaplarına kolayca adapte olabilmesini sağlar. Bu esneklik, sistem tasarımcılarına zaman kazandırır ve hızlı devreye almayı mümkün kılarak proje süreçlerini hızlandırır.
M1.5 Z25 Diş Pilot Delikli Düz Pinyon'unuz, "Modül 1.5" standardına sahip tüm düz dişli kremayer veya diğer dişlilerle uyumlu çalışır. Başarılı bir hareket iletimi ve uzun ömür için kremayerinizin de Modül 1.5 olmasına dikkat etmelisiniz. Farklı modüldeki dişlilerle uyum sağlamaz.
Pinyonunuzun pilot delik çapı 10 mm'dir. Eğer motor şaftınız 8 mm ise, pinyonu şafta sabitlemek için uygun ölçüde bir burç (redüksiyon kovanı) kullanmanız veya pinyon deliğini motor şaftınıza uygun hale getirmek için işleme tabi tutmanız gerekir. Genellikle konik sıkmalı burçlar veya kama yuvalı burçlar tercih edilir.
M1.5 Z25 Diş Pilot Delikli Düz Pinyon, yüksek mukavemetli çelikten üretildiği için yüksek yük taşıma kapasitesine sahiptir. Ancak, spesifik tork kapasitesi uygulamanızdaki devir, çalışma süresi, yağlama ve diğer sistem bileşenlerinin mukavemetine bağlıdır. Aşırı yüklenmelerden kaçınmak ve uzun ömür için sistem tasarımınızda bu parametreleri göz önünde bulundurmalısınız.
Düz dişli pinyonunuzun aşınma direncini ve ömrünü artırmak için özel dişli yağları veya gresler kullanmalısınız. Uygulamanızın çalışma ortamı (sıcaklık, toz, nem) ve hızı dikkate alınarak viskozitesi ve katkı maddeleri uygun bir endüstriyel dişli yağı seçilmesi önerilir. Düzenli ve doğru yağlama, sürtünmeyi azaltarak verimliliği artırır.
Düz dişli profili, doğru montaj ve hizalama ile yüksek hassasiyet ve düşük sürtünme sunar. Ancak, yüksek hızlarda ve yetersiz yağlama durumunda veya montaj hataları nedeniyle titreşim ve ses oluşabilir. Sisteminizin rijitliği, doğru hizalama ve yeterli yağlama ile sessiz ve verimli bir çalışma sağlanabilir.
Pinyonunuzdaki korozyon direncini artıran kaplama, standart endüstriyel koşullarda uzun süre dayanıklılık gösterir. Özel bir bakım gerektirmemekle birlikte, agresif kimyasallara veya aşındırıcı ortamlara maruz kalmaktan kaçınmak ömrünü uzatacaktır. Düzenli temizlik ve uygun yağlama da kaplamanın korunmasına yardımcı olur.
Boşluk, dişliler arasındaki gereksiz harekettir ve hassasiyeti etkiler. Montajda minimum boşluk elde etmek için pinyon ile kremayeri veya diğer dişliyi doğru merkez mesafesinde ve yeterli sıkılıkta sabitlemeniz gerekir. Çoğu zaman, dişlileri bir miktar sıkı monte edip, elle kolayca dönebildiği en rahat noktayı bularak boşluk ayarı yapılır. Mekanik kilitlenmeyi önlemek için küçük bir boşluk bırakılmalıdır.
CNC freze tezgahlarında M1.5 Z25 pinyon kullanımı, yüksek mukavemetli çelik malzemesi sayesinde kesici takımların doğrusal ve dönel hareketlerini hassas bir şekilde ileterek yüksek doğrulukta kesim ve şekillendirme imkanı sunar. Düz dişli yapısı, düşük sürtünme ve enerji verimliliği ile tezgahınızın performansını artırır.
Pilot delikli tasarım, pinyonun şafta ilk aşamada kolayca yerleştirilmesini sağlar. Bu, montaj sürecini hızlandırır ve farklı şaft çaplarına göre işleme veya burç adaptasyonu için başlangıç noktası sunar. Genellikle özel bir araç gerektirmez, ancak şafta sabitlemek için uygun bir kamalama, setskur veya konik sıkma mekanizması kullanmanız gerekebilir.
Pinyonunuzun dış çapı 40 mm'dir. Dişli sistemlerinde bu ölçü, pinyonun toplam boyutunu ve dişlerin en dış noktasından geçtiği hayali daireyi gösterir. Pinyonun adım çapı (referans çapı) genellikle modül ve diş sayısına göre hesaplanır (Adım Çapı = Modül x Diş Sayısı = 1.5 x 25 = 37.5 mm). Dış çap, bu adım çapına diş yüksekliğinin eklenmesiyle oluşur ve montajda boşluk payları için önemlidir.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. M1.5 Z25 pinyonunuz için geçerli garanti koşulları, ürünle birlikte verilen dokümanlarda veya web sitemizdeki garanti sayfasında detaylı olarak belirtilmiştir. Olası bir arıza durumunda, teknik destek ekibimizle iletişime geçerek durumu bildirmeniz ve yönlendirmelerimizi takip etmeniz yeterlidir.
Mermak CNC, M1.5 Z25 Diş Pilot Delikli Düz Pinyon ve benzeri endüstriyel ürünlerin yedek parça ve alternatif tedarikinde geniş bir ürün yelpazesi sunmaktadır. Stok durumumuz ve farklı modül/diş sayısı seçenekleri için müşteri hizmetlerimizle iletişime geçebilirsiniz. Uzun vadeli projeleriniz için güvenilir parça tedariki sağlıyoruz.
M1.5 Z25 Diş Pilot Delikli Düz Pinyon, yüksek mukavemetli çelikten üretilen hassas bir parçadır. Dişli hasarları genellikle tamir edilemez veya tamiri maliyetli ve orijinal hassasiyeti yakalaması zordur. Genellikle, hasar görmüş bir pinyonun yenisiyle değiştirilmesi hem daha ekonomik hem de sistem performansınız için daha güvenilir bir çözümdür. Uzmanlarımızla iletişime geçerek durum değerlendirmesi yapabilirsiniz.
