Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

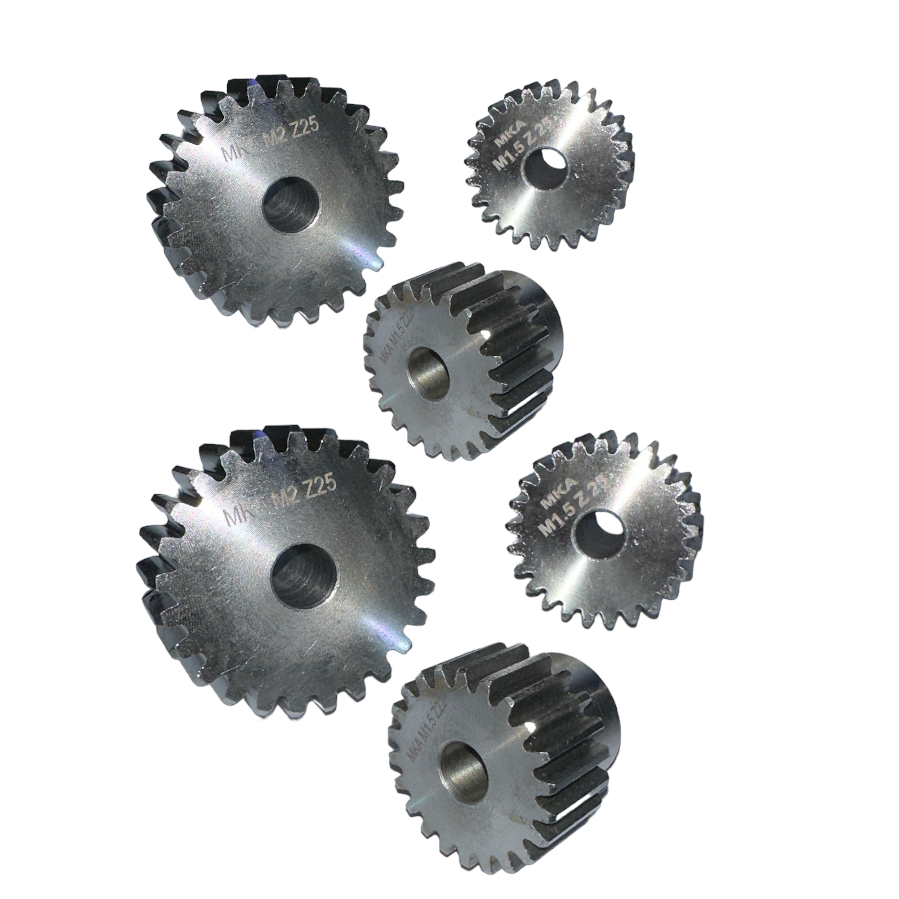

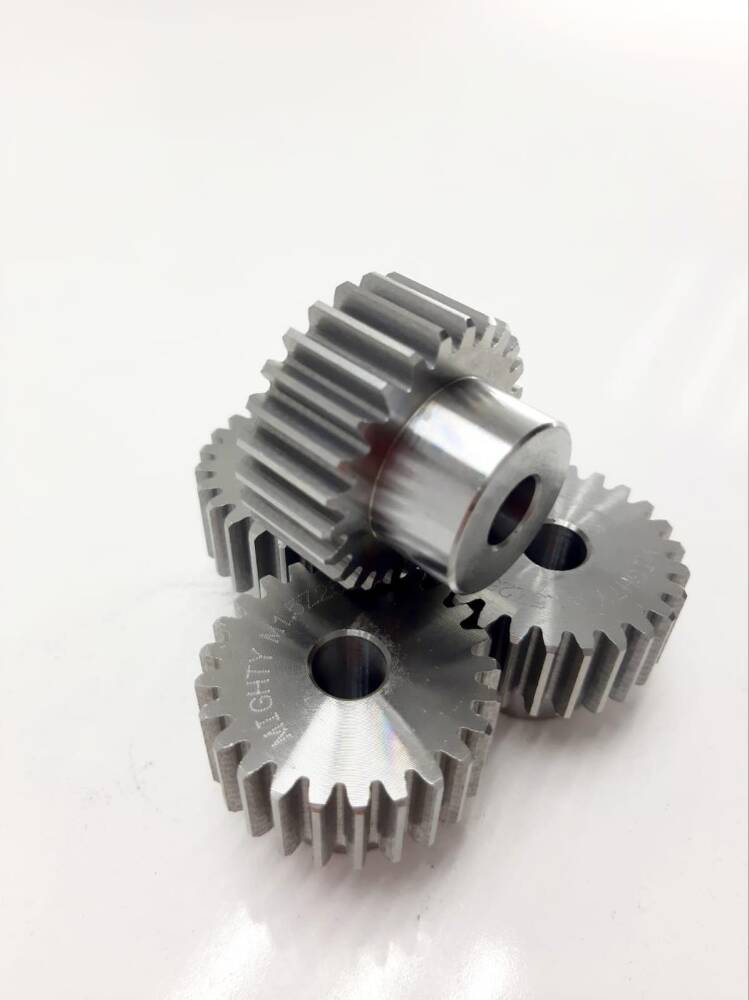

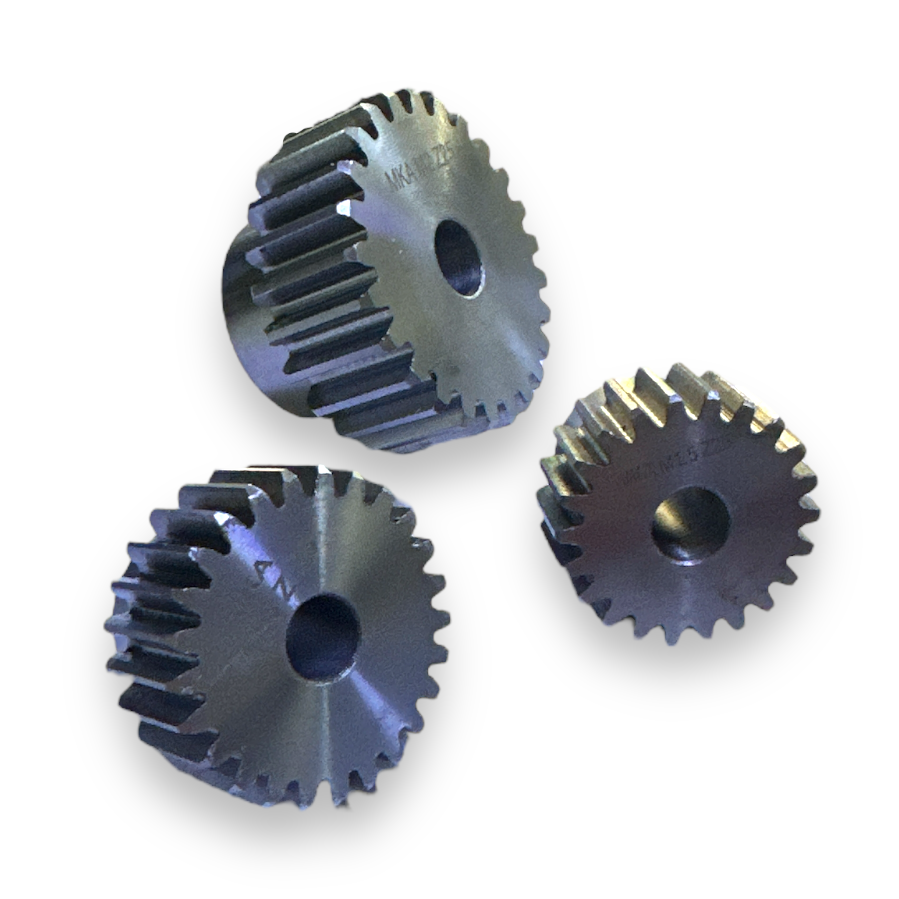

Endüstriyel otomasyon sistemlerinin kalbinde yer alan hareket kontrolü, hassasiyet ve güvenilirliği temel alır. M1.5 Z20 Diş Pilot Delikli Düz Pinyon, bu gereksinimleri karşılamak üzere tasarlanmış, yüksek mühendislik standartlarına sahip bir aktarım elemanıdır. Kremayer ve pinyon sistemlerinde dönme hareketini doğrusal harekete dönüştürerek, makinelerin kesintisiz ve doğru pozisyonlama yapmasını sağlar. Özellikle CNC tezgahları, robotik kollar ve hassas otomasyon uygulamaları için vazgeçilmez bir bileşendir.
Bu pinyon, optimize edilmiş diş geometrisi ve pilot delikli yapısıyla dikkat çeker. M1.5 modülü ve Z20 diş sayısı, yüksek tork aktarımı ve minimum boşluk (backlash) ile sistem verimliliğini maksimize eder. Pilot delik, montaj sırasında şafta kolay ve hassas işleme imkanı sunarak, entegrasyon sürecini hızlandırır ve montaj hatalarını minimize eder. Dayanıklı malzeme seçimi ve hassas üretim teknikleri sayesinde, zorlu endüstriyel koşullarda dahi uzun ömürlü ve kararlı performans sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu pinyon, CNC Router, Freze ve Torna tezgahlarında eksenel hareketin sağlanmasında kritik bir rol oynar. Hassas konumlandırma gerektiren robotik kollar, otomasyonlu montaj hatları ve işleme merkezlerinde, kremayer dişlilerle birlikte kullanılarak yüksek doğrulukta doğrusal hareket ve tekrar edilebilir pozisyonlama sağlar. M1.5 modülü, mikro-işlemler ve küçük ölçekli otomasyon çözümlerinde idealdir.
Endüstriyel konveyör sistemleri, otomatik depolama ve geri alma sistemleri (AS/RS), kaldırma platformları ve vinçlerde güvenilir hareket aktarımı sunar. Yüksek yük taşıma kapasitesi ve dayanıklılığı sayesinde, ağır sanayi uygulamalarında dahi kesintisiz ve güvenli operasyon imkanı sunarak verimliliği artırır. Gıda işleme ve paketleme makineleri gibi hijyen gerektiren alanlarda da kullanılabilir.
Optimize edilmiş diş profili ve düşük sürtünme katsayısı sayesinde mekanik enerji kayıplarını minimize eder. Bu, motor gücünün maksimum verimlilikle doğrusal harekete dönüştürülmesini sağlayarak işletme maliyetlerini düşürür.
Özenle seçilmiş C45 karbon çeliği malzemesi ve hassas ısıl işlem süreçleri ile aşınmaya, yorulmaya ve korozyona karşı üstün direnç gösterir. Bu sayede, bakım aralıkları uzar ve sistem duruş süreleri azalır.
Standart M1.5 modülü ve pilot delikli tasarımı, mevcut veya yeni sistemlere adaptasyonu oldukça basitleştirir. Şafta işlenebilir delik sayesinde, montaj süreci hızlanır, işçilik maliyetleri düşer ve sistem esnekliği artar.
M1.5 Z20 Düz Pinyonunuzu, ancak M1.5 modülüne sahip düz kremayer dişliler ile kullanmalısınız. Farklı modüllerdeki kremayerlerle uyum sağlamaz ve dişli sisteminde ciddi aşınma veya hasara yol açar.
M1.5 Z20 Düz Pinyonumuz 10 mm pilot delik çapına sahiptir. Bu, montaj yapacağınız milin çapının 10 mm olması gerektiği anlamına gelir. Eğer mil çapınız farklıysa, pinyonun işlenmesi veya farklı bir bağlantı yöntemi düşünmeniz gerekebilir.
Bu M1.5 Z20 Düz Pinyonun dış çapı 33 mm, göbek çapı ise 25 mm'dir. Mekanik tasarımınızı yaparken veya montaj alanınızı değerlendirirken bu ölçüleri dikkate alarak uygun yerleşimi sağlayabilirsiniz.
M1.5 Z20 Düz Pinyonun boyu 30 mm'dir. Kremayer dişlinizin genişliğiyle bu ölçüyü karşılaştırarak yeterli temas yüzeyi ve stabil çalışma sağlayacak bir sistem kurabilirsiniz.
Pinyon dişliler, kremayer sistemlerinde genellikle ana dişliye göre daha hızlı döndükleri ve daha küçük çaplı oldukları için aşınmaya daha eğilimlidir. Yüksek devir ve yük altında düzenli ve doğru yağlama, sürtünmeden kaynaklı ısınmayı ve aşınmayı azaltmada kritik öneme sahiptir.
Z20 diş sayısı, pinyonun bir tam turunda kremayeri 20 diş modülü M1.5 kadar doğrusal olarak ilerleteceği anlamına gelir. Genel olarak, daha az dişli pinyonlar daha fazla tork sağlarken daha yavaş doğrusal hız; daha çok dişli pinyonlar ise daha yüksek doğrusal hız ve daha az tork sağlar. Uygulamanızın tork ve hız gereksinimlerine göre diş sayısı seçimi önemlidir.
Düz pinyonlar daha basit bir yapıya sahip olup genellikle daha uygun maliyetlidir. Helis pinyonlar ise dişlerin kademeli teması sayesinde daha sessiz çalışma, daha yüksek yük taşıma kapasitesi ve daha az boşluk (backlash) sunabilir. Ancak helis sistemleri daha karmaşık ve genellikle daha pahalıdır.
Pinyon ile kremayer arasındaki boşluk (backlash), sistemin hassasiyeti ve ömrü için kritik öneme sahiptir. Genellikle minimum boşluk bırakılır ancak dişlerin sıkışmasını önleyecek kadar da serbestlik olmalıdır. CNC tezgahları gibi yüksek hassasiyet gerektiren uygulamalarda boşluk çok az tutulmalı, gerekirse hassas ayar mekanizmaları kullanılmalıdır.
Pinyon dişliler yapısal olarak farklı malzemelerden imal edilmektedir. Mermak CNC olarak sunduğumuz pinyonlar, endüstriyel kullanıma uygun, yüksek dayanıklılık sağlayan malzemelerden üretilmiştir. Ağır yük uygulamaları için özel malzeme veya yüzey sertleştirme gereksinimleriniz varsa, teknik ekibimizle iletişime geçmenizi öneririz.
Evet, pinyon ve kremayer dişliler arasında düzenli yağlama, sürtünmeyi azaltarak aşınmayı önler, çalışma sıcaklığını düşürür ve sistemin ömrünü uzatır. Uygulamanızın çalışma koşullarına (hız, yük, ortam sıcaklığı) uygun endüstriyel dişli yağları veya gresler tercih edilmelidir. Genellikle EP (Extreme Pressure) katkılı yağlar tavsiye edilir.
Pinyonun ömrünü uzatmak için düzenli yağlama, diş yüzeylerinin temiz tutulması, aşınma kontrolü ve montaj boşluğunun periyodik olarak kontrol edilmesi önemlidir. Ayrıca, sistemde oluşabilecek titreşim veya yanlış hizalama gibi sorunların erken tespiti ve giderilmesi de pinyonun uzun ömürlü çalışmasına katkı sağlar.
Mermak CNC Marketi üzerinden aldığınız ürünler için yedek parça temini konusunda firmamızla iletişime geçebilirsiniz. Genellikle stoklarımızda bulunan veya kısa sürede temin edilebilecek ürünler için hızlı çözüm sunmaktayız. Ürünün barkod numarasını (8692024014778) belirterek daha hızlı destek alabilirsiniz.
Ürünlerimizde üretimden kaynaklı bir hata tespit edilmesi durumunda, Mermak CNC Market'in garanti ve iade koşulları geçerlidir. Bu tür durumlarda müşteri hizmetlerimizle iletişime geçerek detaylı bilgi ve destek alabilirsiniz. Ürününüzü teslim alırken fiziksel kontrolünü yapmanız önemlidir.
Mermak CNC olarak sunduğumuz M1.5 Z20 Düz Pinyonlar genel endüstriyel uygulamalar için uygun standartlardadır. Ancak CNC tezgahları gibi yüksek hassasiyet, yüksek yük veya sürekli çalışma gerektiren özel uygulamalar için, diş yüzeylerinin sertleştirilmesi veya hassas taşlama gibi ek işlemler düşünülebilir. Bu tür ihtiyaçlar için teknik ekibimizle görüşerek en uygun çözümü bulabilirsiniz.
