Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

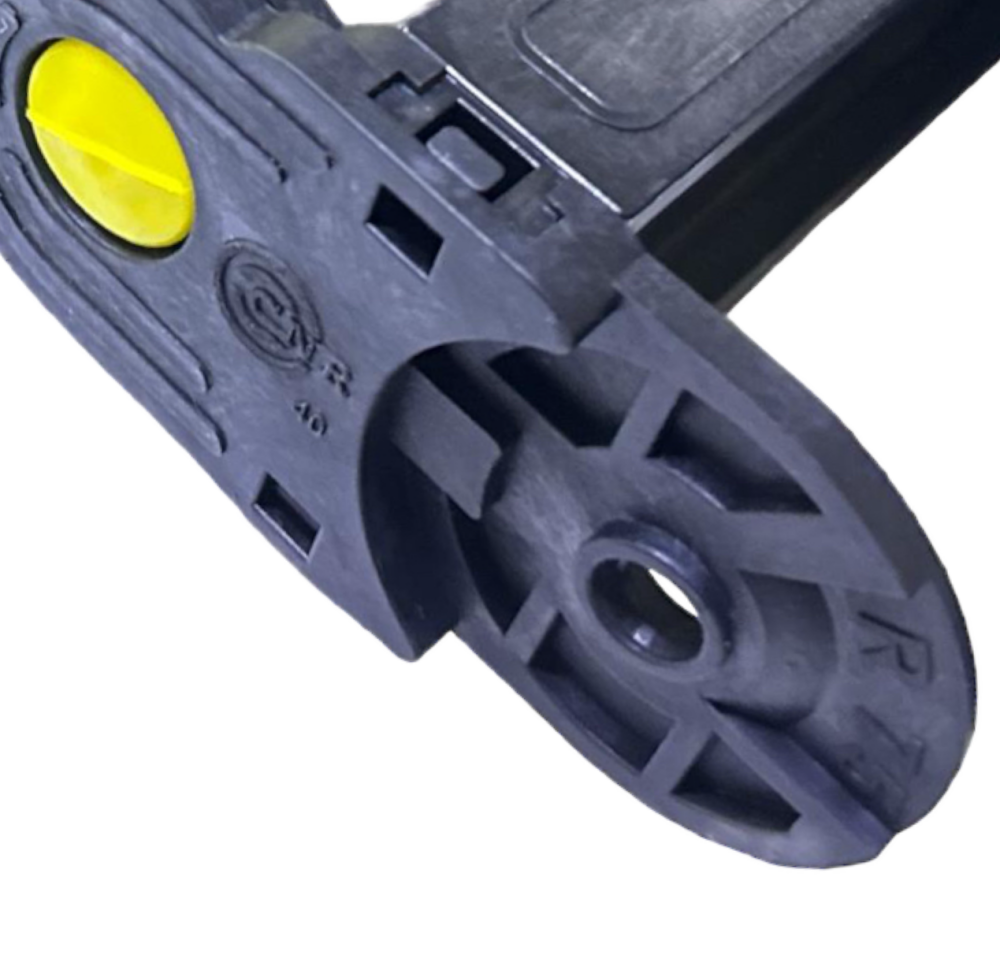

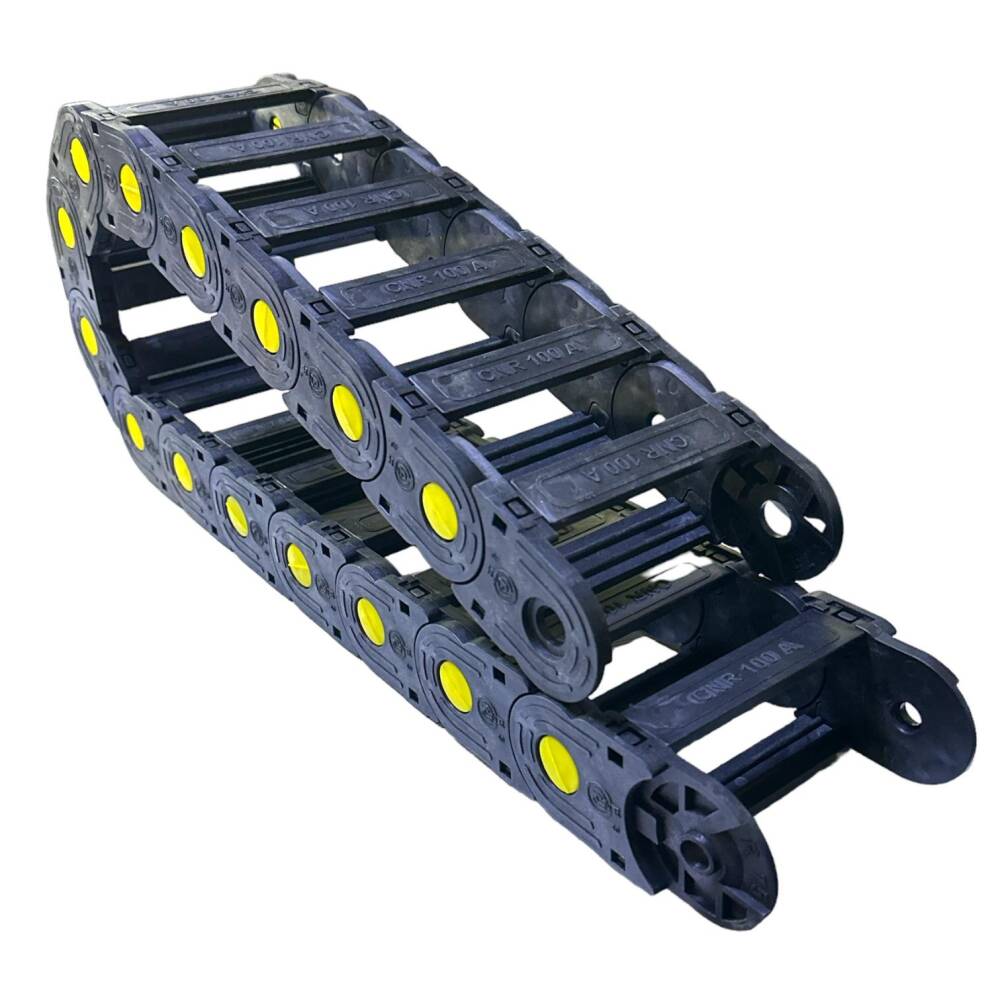

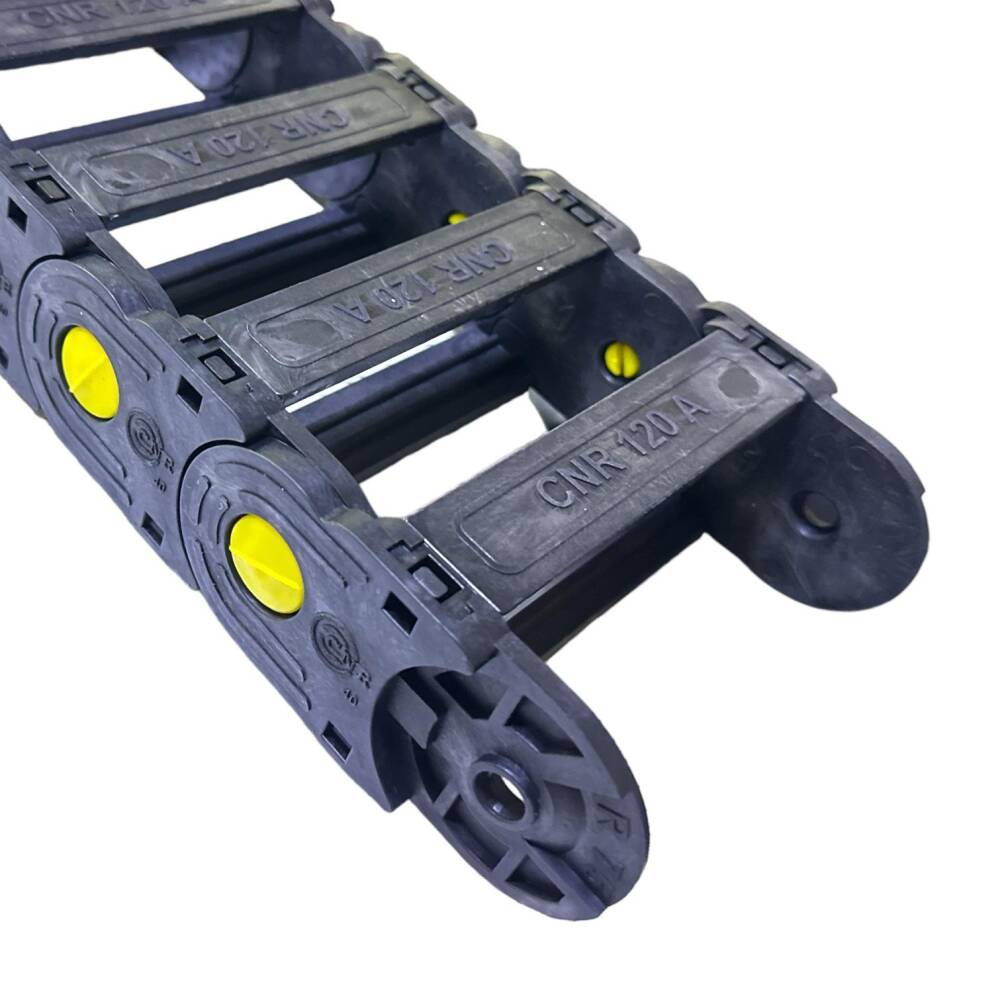

Endüstriyel otomasyon sistemlerinin vazgeçilmez bileşenlerinden biri olan Hareketli Kablo Kanalı 40x120, dinamik hareketli uygulamalarda enerji ve veri iletim hatlarının güvenliğini, düzenini ve uzun ömürlülüğünü sağlamak üzere özel olarak tasarlanmıştır. Bu kanal, özellikle CNC makineleri, robotik kollar, otomatik montaj hatları ve taşıma sistemleri gibi yüksek hız ve ivmelenmenin olduğu ortamlarda, kabloların ve hortumların mekanik gerilimlerden, aşınmadan ve dış etkenlerden korunması için kritik bir rol oynar. 40mm iç yükseklik ve 120mm iç genişlik ölçüleri, çok sayıda kablo, pnömatik veya hidrolik hortumun düzenli ve güvenli bir şekilde taşınmasına olanak tanıyarak sistemin kesintisiz ve verimli çalışmasını garanti eder.
Mermak CNC mühendislik standartlarına uygun olarak geliştirilen bu hareketli kablo kanalı, yüksek mukavemetli mühendislik polimerlerinden üretilmiştir. Bu sayede, zorlu endüstriyel koşullara, kimyasal maddelere, yağlara ve geniş sıcaklık aralıklarına karşı üstün bir direnç gösterir. Modüler yapısı, montaj ve demontaj süreçlerini kolaylaştırırken, bakım maliyetlerini düşürür ve arıza sürelerini minimize eder. Optimize edilmiş bükülme yarıçapı seçenekleri ile kabloların iç gerilmesini azaltarak ömrünü uzatır ve olası iletim hatalarının önüne geçer. Bu ürün, yatırımlarınızın korunması ve operasyonel güvenliğin maksimize edilmesi için akılcı bir çözümdür.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu kablo kanalı, CNC torna, freze ve işleme merkezlerinde hareketli eksenlerdeki enerji, veri ve soğutma sıvısı hortumlarının korunması için idealdir. Yüksek talaş ve soğutma sıvısı direncine sahip yapısı sayesinde, kabloları aşındırıcı ortamlardan izole eder, sürekli ve yüksek hızlı hareketlerde dahi kablo ömrünü uzatarak arıza riskini minimize eder. Özellikle XY veya Z ekseni hareketlerinde kabloların dolanmasını ve kopmasını engelleyerek makine verimliliğini artırır.
Endüstriyel robotların çok eksenli ve karmaşık hareketlerinde, robotik kolların içindeki veya dışındaki kablo ve hortumları güvenle taşır. Yüksek bükülme dayanımı ve dinamik performansı sayesinde, robotun tekrarlayan ve hızlı hareket döngülerinde kabloların bükülme stresini azaltır, sinyal bütünlüğünü korur ve robotun kesintisiz çalışmasını sağlar. Özellikle kaynak, boyama, taşıma veya montaj robotlarında güvenilir bir çözüm sunar.
Sürekli ve tekrarlayan hareketlerin olduğu otomatik montaj ve paketleme hatlarında, taşıma konveyörleri ve manipülatörlerdeki enerji ve kontrol kablolarının güvenliğini sağlar. Hızlı dur-kalk operasyonlarında ve uzun seyahat mesafelerinde kabloların düzenli kalmasını, aşınmamasını ve dış etkenlerden korunmasını garantiler. Bu sayede üretim hattının duruş süreleri azalır, operasyonel süreklilik ve ürün kalitesi artar.
Kabloların ve hortumların optimum şekilde korunması sayesinde sistem arızaları minimize edilir, bu da üretim süreçlerinde kesintisiz enerji ve veri akışı sağlayarak genel operasyonel verimliliği maksimize eder.
Yüksek performanslı mühendislik polimerlerinden üretilen bu kablo kanalı, aşınmaya, kimyasallara ve zorlu çevresel koşullara karşı üstün direnç gösterir. Bu sayede, hem kanalın hem de taşıdığı kabloların ve hortumların kullanım ömrü önemli ölçüde uzar.
Modüler yapısı ve standart bağlantı elemanları sayesinde mevcut endüstriyel sistemlere hızlı ve kolay bir şekilde entegre edilebilir. Bu, kurulum süresini kısaltır ve sistem değişikliklerinde esneklik sunar.
Ürünün iç ölçüsü 40x120 mm'dir. Bu, 40 mm yüksekliğe ve 120 mm genişliğe kadar kabloları veya hortumları rahatlıkla yerleştirebileceğiniz anlamına gelir. Kabloların birbirine sürtünmemesi ve uzun ömürlü olması için toplam kesit alanının %70'ini geçmemeniz ve bir miktar boşluk bırakmanız önerilir.
Hareketli kablo kanallarının minimum bükülme yarıçapı (R değeri) model ve seriye göre değişiklik gösterir. Genellikle bu tip kanallarda R değeri 75 mm ile 250 mm arasında değişebilir. Dar dönüşler için, uygulamanıza en uygun R değerine sahip kanalı seçtiğinizden emin olmak adına ürünün teknik dökümanına bakmanız veya Mermak teknik ekibimizle iletişime geçmeniz en doğru yaklaşım olacaktır.
40x120 kablo kanalının taşıyabileceği maksimum kablo ağırlığı, kanalın uzunluğuna, hareket hızına ve destek aralıklarına (eğer varsa) bağlıdır. Genellikle metre başına 5-15 kg arasında bir kapasiteye sahiptir. Uzun mesafeli uygulamalarda sarkmayı önlemek ve kanalın ömrünü uzatmak için uygun destekler (örn. kılavuz kanallar) kullanılması ve ağırlık dağılımına dikkat edilmesi önemlidir.
Mermak Hareketli Kablo Kanalları genellikle yüksek performanslı mühendislik plastiklerinden (örn. PA6 veya PA12) üretilir. Bu malzemeler, endüstriyel ortamlarda sıkça karşılaşılan mineral yağlara, soğutma sıvılarına, talaşlara, toza ve birçok kimyasala karşı yüksek dayanıklılık ve aşınma direnci sunar. Özel bir kimyasal dayanım gereksiniminiz varsa, lütfen teknik ekibimizle iletişime geçin.
Evet, 40x120 kablo kanallarımız yüksek dinamiklere sahip CNC ve otomasyon uygulamaları için uygundur. Maksimum çalışma hızı ve ivme limitleri, kanalın serisine ve uygulamanın spesifik dinamiklerine göre değişmekle birlikte, genellikle 5-10 m/s hızlara ve 20-50 m/s² ivmelere kadar sorunsuz çalışabilirler. Uygulamanızın spesifik değerleri için teknik dökümanlara başvurmanız veya mühendislik ekibimizle görüşmeniz önerilir.
Evet, kabloları ve hortumları kanal içinde düzenli tutmak, birbirine sürtünmelerini önlemek, sıkışmayı engellemek ve ömrünü uzatmak için dikey ve yatay ayırıcılar (seperatörler) mevcuttur. Bu ayırıcılar, farklı çaplardaki kabloları veya farklı fonksiyonlardaki hatları birbirinden ayırarak optimum yerleşim sağlar ve montaj kolaylığı sunar.
40x120 Hareketli Kablo Kanallarının montajı için genellikle uç bağlantı elemanları veya uç sabitleme braketleri kullanılır. Bu braketler, kanalın her iki ucunu (sabit ve hareketli taraf) makinenin ilgili kısımlarına güvenli bir şekilde cıvatalar veya somunlarla bağlamanızı sağlar. Montajları oldukça pratik ve kolaydır, standart el aletleriyle yapılabilir.
Kanalın uç bağlantı parçaları (uç sabitleme braketleri) genellikle ürünle birlikte set halinde sunulmaz, ayrı olarak sipariş edilir. Bu, kullanıcının ihtiyacına ve uygulama şekline göre farklı montaj seçenekleri sunabilmek içindir. Sipariş verirken bağlantı elemanlarını da projenizin gerektirdiği adette eklemeyi unutmayınız.
Standart Hareketli Kablo Kanalları genellikle iç mekan endüstriyel uygulamalar için tasarlanmıştır. UV ışınlarına veya aşırı dış ortam koşullarına (yoğun güneş, aşırı sıcaklık farkları, yağmur vb.) maruz kalacak uygulamalar için özel UV stabilize edilmiş veya daha dayanıklı malzemelerden üretilmiş serilerimiz mevcuttur. Dış ortamda kullanım planlıyorsanız, lütfen bize danışarak doğru ürün seçimi yapınız.
40x120 kablo kanalının çalışma ömrü, uygulama koşullarına (hız, ivme, ortam sıcaklığı, kirleticiler) ve düzenli bakıma bağlıdır. Normal endüstriyel koşullarda milyonlarca döngüye kadar dayanabilir. Düzenli olarak görsel kontrol yaparak, bağlantı elemanlarının gevşek olup olmadığını, kanalın herhangi bir yerinde çatlak, aşınma veya deformasyon olup olmadığını kontrol etmeniz, olası arızaları önler ve ömrünü uzatır.
Evet, Mermak olarak Hareketli Kablo Kanallarımızın tek tek eklem parçalarını (link) veya bağlantı elemanlarını yedek parça olarak temin edebilirsiniz. Bu sayede tüm kanalı değiştirmek yerine sadece hasarlı bölümü onararak hem maliyetten tasarruf edebilir hem de hızlıca devreye alabilirsiniz. Ürününüzün Barkod No: 8692024012620 ile bize ulaşarak doğru parçayı talep edebilirsiniz.
Evet, sistemimiz toptan alımlarda Hareketli Kablo Kanalı 40x120 ürünü için otomatik olarak indirim uygulamaktadır. Sepetinizdeki ürün adedi belirli bir seviyeye ulaştığında, sistem fiyatı daha uygun hesaplayacaktır. Büyük projeleriniz için özel fiyat teklifi almak veya daha fazla bilgi edinmek isterseniz, lütfen satış ekibimizle iletişime geçin.
Ürünlerimiz Mermak CNC kalitesi ve garantisi altındadır. Standart garanti süremiz üretim hatalarına karşı geçerlidir. Kurulumda, ürün seçiminde veya herhangi bir teknik sorunda desteğe ihtiyacınız olursa, deneyimli teknik ekibimiz size yardımcı olmaktan memnuniyet duyar. Garanti koşulları ve teknik destek detayları için web sitemizdeki ilgili bölümleri inceleyebilir veya bizimle doğrudan iletişime geçebilirsiniz.
Genellikle farklı serilere ait kablo kanallarının birbirine doğrudan birleştirilmesi önerilmez. Her serinin kendine özgü bağlantı elemanları, mekanik toleransları ve tasarım özellikleri bulunur. Uyumluluk sorunları yaşamamak, optimum performansı sağlamak ve kanalın ömrünü korumak adına, aynı seriye ait parçaları kullanmanız veya Mermak teknik ekibinin onayladığı çözümleri tercih etmeniz en doğrusudur.
