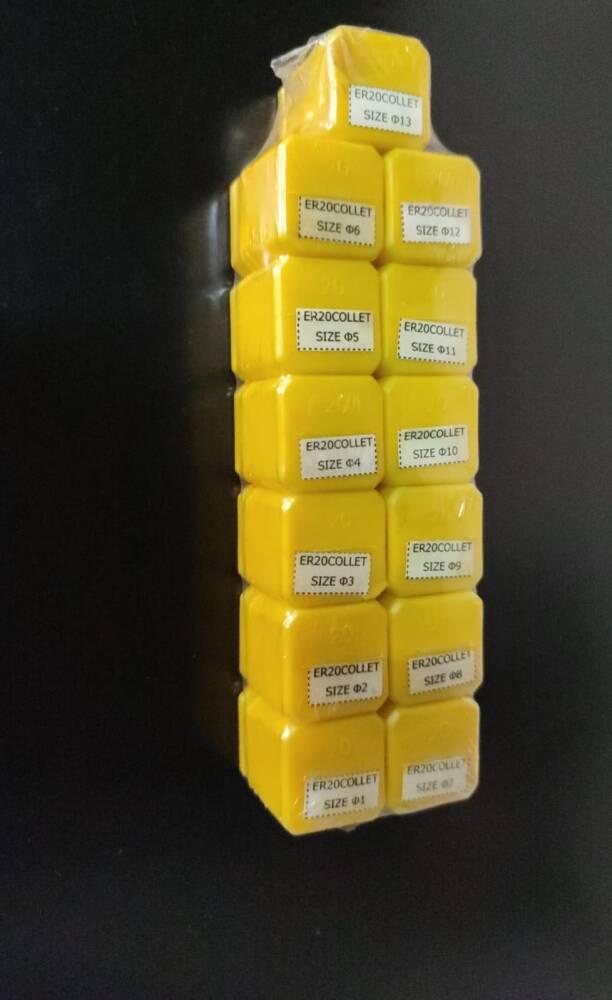

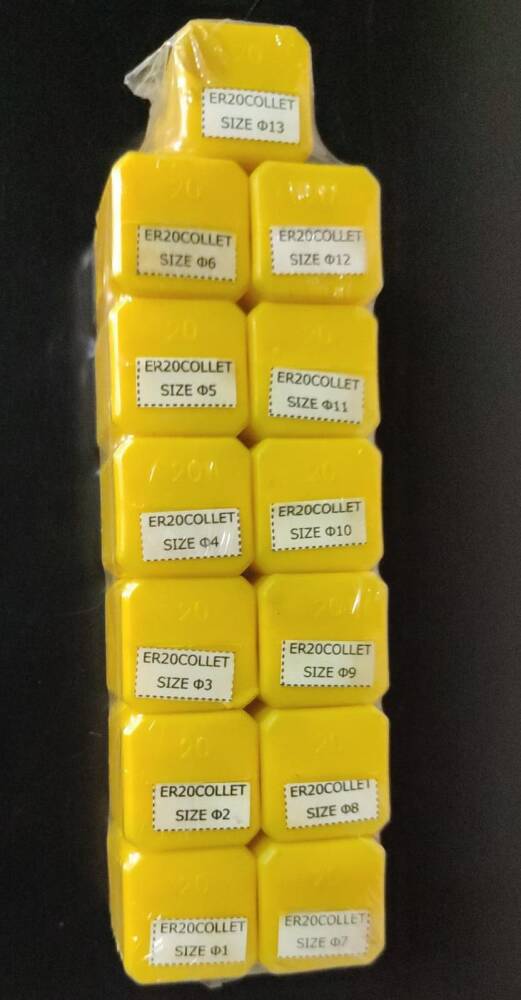

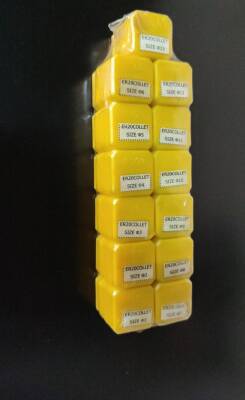

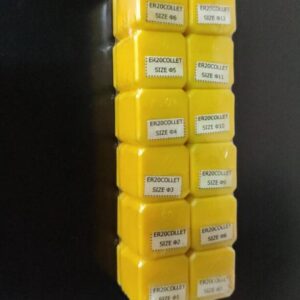

Gelince Haber VerEr 20 Pens Takımı Plastik Seti
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyon ve talaşlı imalat süreçlerinin vazgeçilmez bileşenlerinden olan ER20 Pens Takımı Plastik Seti, kesici takımların tezgahlara hassas ve güvenli bir şekilde sabitlenmesi için özel olarak tasarlanmıştır. Bu set, özellikle frezeleme, tornalama ve takım imalat tezgahlarında takımlara devir vermek ve iş parçalarını güvenle işlemek amacıyla yüksek mukavemet ve stabilite sunar. Üretim verimliliğini ve işleme kalitesini doğrudan etkileyen pensler, takımın işleme esnasında vibrasyon yapmasını engelleyerek hem takım ömrünü uzatır hem de iş parçası yüzey kalitesini artırır.
Penslerin doğru montajı ve kullanımı, elde edilecek hassasiyet açısından kritik öneme sahiptir. ER20 pens, tutucunun ağız kısmına yerleştirildikten sonra, "pens kapağı" olarak bilinen somun benzeri ürün ile sıkılır. Bu pens kapağı, pensin spindle (iş mili) ve iş parçası tarafından uygulanacak dinamik kuvvetlere karşı hareket etmemesini, yerinden çıkmamasını ve takımı pense optimum bir kuvvetle sabitlemesini sağlar. Özellikle yüksek tork gerektiren işlemlerde veya ağır talaş kaldırma operasyonlarında dahi takımın pozisyonunu koruyarak işlem bütünlüğünü garanti altına alır. Setin plastik kutusu, penslerin düzenli ve korumalı bir şekilde saklanmasına olanak tanır, böylece hassasiyetlerini uzun süre muhafaza ederler.
Öne Çıkan Avantajlar
- Yüksek Salgı Hassasiyeti: ER pensler, 3 mikron gibi üst düzey hassasiyetlerden 20 mikrona kadar farklı toleranslarda üretilir. Bu, takım ucunda minimum salgı (runout) sağlayarak, işleme hassasiyetini artırır ve yüzey kalitesini optimize eder.
- Güvenli ve Stabil Takım Tutuşu: Pens kapağı ile doğru tork anahtarı kullanarak sıkıldığında, takımın işleme esnasında kaymasını veya vibrasyon yapmasını engeller. Bu durum, hem takımın ömrünü uzatır hem de işlenen parçada oluşabilecek hataları minimize eder.
- Geniş Uygulama ve Entegrasyon Kolaylığı: ER pens sistemi, endüstride standartlaşmış bir tutucu tipidir. ER8'den ER50'ye kadar geniş bir çap aralığına sahip penslerle uyumlu olan bu set, mevcut CNC freze ve torna tezgahlarınızla sorunsuz bir şekilde entegre edilebilir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Frezeleme Operasyonları
ER20 Pens Takımı, CNC freze tezgahlarında matkap, parmak freze, havşa takımları gibi kesici takımların yüksek hassasiyetle tutulması için idealdir. Özellikle kalıpçılık, havacılık, otomotiv ve genel makine imalatında karmaşık geometrili parçaların işlenmesinde, takımın sıfır vibrasyonla çalışmasını sağlayarak yüzey kalitesini ve boyutsal hassasiyeti maksimize eder.
Tornalama ve Takım İmalatı
Torna tezgahlarında silindirik iş parçalarının veya özel kesici takımların güvenli ve merkezli bir şekilde bağlanmasında kritik rol oynar. Hassas işleme gerektiren seri üretim uygulamalarında, penslerin sağladığı yüksek sıkma kuvveti ve düşük salgı değeri, tekrarlanabilirliği artırır ve hurda oranını önemli ölçüde azaltır. Ayrıca takım imalat tezgahlarında da takımın hassas bir şekilde sabitlenmesini sağlar.
Operasyonel Avantajlar
Yüksek Verimlilik
Optimize edilmiş salgı hassasiyeti sayesinde kesici takımların ömrü uzar, daha yüksek kesme hızlarına olanak tanır ve işleme süresini kısaltarak üretim verimliliğini artırır.
Uzun Kullanım Ömrü
Yüksek kaliteli alaşımlı çelikten imal edilen pensler ve doğru kullanım (tork anahtarı ile sıkma) sayesinde aşınmaya ve deformasyona karşı dirençli olup, uzun yıllar boyunca istikrarlı performans sunar.
Kolay Entegrasyon
Endüstriyel standartlara uygun ER20 boyutu, piyasadaki birçok tutucu ve tezgahla tam uyumluluk sağlar. Bu da hızlı kurulum, kolay takım değişimi ve minimum operasyonel kesinti anlamına gelir.
Er 20 Pens Takımı Plastik Seti Hakkında Merak Edilenler ve Teknik Detaylar
Pens kapağını sıkarken tork anahtarı kullanmak **şarttır**. Tork anahtarı kullanmadan sıkılan pensler, fazla kuvvet uygulanma ihtimaline karşı hassasiyetini yitirebilir ve kırılabilir. Bu da takımın vibrasyon yapmasına ve iş parçasının bozulmasına sebep olur. Her pens kapağı için üretici tarafından belirtilen spesifik tork değerlerine uyulmalıdır.
Salgı, pens, pens kapağı, tutucu ve hatta takımın kendisinden kaynaklanabilir. İşlemeye başlamadan önce tüm bileşenlerin (pens, kapak, tutucu, spindle) yüksek basınçlı hava ile temizlendiğinden emin olun. Ayrıca, pensin sıkma aralığına uygun takım kullandığınızdan ve pens kapağının tork anahtarı ile doğru torkta sıkıldığından emin olun. Gerekirse, takım ucundan salgı ölçme cihazı ile kontrol yapılmalıdır, çünkü toplam salgı tüm bu bileşenlerin birleşimiyle oluşur.
Evet, kesinlikle. Pens, pens kapağı ve tutucu da dahil olmak üzere spindle kısmını, işleme sürecine başlamadan önce yüksek basınçlı hava ile detaylıca temizlemek, hassasiyet ve performansı korumak için kritik öneme sahiptir. Kir veya talaş parçacıkları salgıya neden olabilir.
ER penslerin ölçüleri 0.5mm aralıklarla büyümektedir. Yani 5-6mm olarak değer verilen bir pens aslında 5.5-6.0mm aralığını sıkmaktadır. Bu 0.5mm'lik aralık, pensin çok fazla esnemesine müsaade etmeden takımı doğru bir mukavemet ile sıkmasını sağlar. Takımınızın çapına uygun pens seçimi, takımın yeterli kuvvetle sıkılması ve salgı problemleri yaşamamak için çok önemlidir.
Eğer yüksek tork gerektiren ve yüksek talaş kaldırma kabiliyetine sahip takımlar kullanılacaksa, standart Er20 pensleri yerine Bilyalı (Rulmanlı) gibi daha rijit ve güçlü tutucuların tercih edilmesi daha uygun olacaktır. Er pensler genel frezeleme ve tornalama uygulamaları için idealdir ancak aşırı zorlu şartlarda sınırlarına ulaşabilir.
Salgı hassasiyeti, pensin takımı ne kadar merkezden kaçık tutabileceğini gösterir. Mermak CNC olarak 3 mikron, 5 mikron, 10 mikron ve 20 mikron salgı hassasiyetlerinde Er20 pensleri sunmaktayız. Çok yüksek hassasiyet (örneğin kalıpçılık, ince finiş işleme) gerektiren işler için 3 veya 5 mikron pensler tercih edilmelidir. Daha genel işleme uygulamaları için 10 veya 20 mikron hassasiyet yeterli olabilir. Unutulmamalıdır ki toplam salgı, tutucu, somun ve takımın kendi salgı değerlerini de içerir ve tezgaha takıldıktan sonra ölçülmelidir.
Pens kapağını tork anahtarı olmadan sıkmak, genellikle ya yetersiz ya da aşırı sıkmaya yol açar. Yetersiz sıkma takımın işlem sırasında yerinden çıkmasına veya salgı yapmasına, aşırı sıkma ise pensin hassasiyetini yitirmesine, kırılmasına, takımda vibrasyona ve dolayısıyla iş parçasının bozulmasına neden olabilir. Tork anahtarı kullanımı, pensin ömrü ve işleme hassasiyeti için hayati önem taşır.
ER8, ER11, ER16, ER20, ER25, ER32, ER40 ve ER50, ER pens serisinin farklı çapları bağlayabilecek kapasite ve büyüklükteki modellerini ifade eder. Sayı büyüdükçe pensin ve dolayısıyla tutabileceği maksimum takım çapının boyutu artar. Er20 pensler, belirli bir çap aralığındaki takımları sıkmak üzere tasarlanmış orta boyutlu bir seridir ve sanayide en yaygın kullanılan pens tiplerindendir.
Mermak CNC'nin sunduğu Er20 pensler, yüksek kaliteli alaşımlı çelikten, hassas işlenerek üretilir. Doğru kullanım (tork anahtarı ile sıkma, uygun takım çapı, düzenli temizlik) ve bakım yapıldığında, pensler uzun ömürlü olacaktır. Ancak aşırı zorlama, yanlış kullanım veya darbe pensin ömrünü kısaltabilir. Pensler, hassasiyetini korumak için belirli bir ömre sahip sarf malzemesi niteliğindedir.
Er20 pensler genellikle "Pens Başlığı" veya "Somunlu Tutucu" olarak adlandırılan özel tutucularda kullanılır. Tezgâhınızın konik tipine (BT, CAT, SK, HSK vb.) ve işlenecek uygulamaya uygun Er20 pens tutucularını seçmelisiniz. Tutucunun da salgı değerinin düşük olması, pensin performansını doğrudan etkiler ve işlenecek parçada hata olmamasını sağlar.
Evet, Mermak CNC olarak Er20 pensleri set halinde sunduğumuz gibi, farklı çaplardaki tek tek penslerin satışını da yapmaktayız. İhtiyacınız olan spesifik pens çapı için müşteri hizmetlerimizle iletişime geçebilirsiniz. Bu sayede tüm seti yeniden almak zorunda kalmazsınız.
Ürünlerimiz, üretim hatalarına karşı Mermak CNC garantisi altındadır. Ancak pensler, doğru kullanıldığında uzun ömürlü olan hassas sarf malzemeleridir. Yanlış kullanım, aşırı zorlama, tork anahtarı kullanılmadan sıkma, penslere sıkma aralıkları dışında takım bağlama veya temizlik eksikliği gibi durumlar garanti kapsamı dışında kalabilir. Detaylı garanti şartları için lütfen satış sonrası destek birimimizle iletişime geçiniz.
Bu durum genellikle iki ana sebepten kaynaklanır: Birincisi, pensin sıkma aralığı dışında bir takımın bağlanmasıdır. Penslerin 0.5mm'lik aralıklarla çalıştığını unutmayın (örneğin 5-6mm pens, 5.5-6.0mm takımı sıkar). İkincisi, pens kapağının yeterli torkla sıkılmamasıdır. Tork anahtarı kullanarak doğru torkta sıkma yapıldığından ve pens ile takımın temas yüzeylerinin temiz olduğundan emin olun. Ayrıca yüksek tork gerektiren işlerde bilyalı tutucuların tercih edilmesi daha güvenli olabilir.
