Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

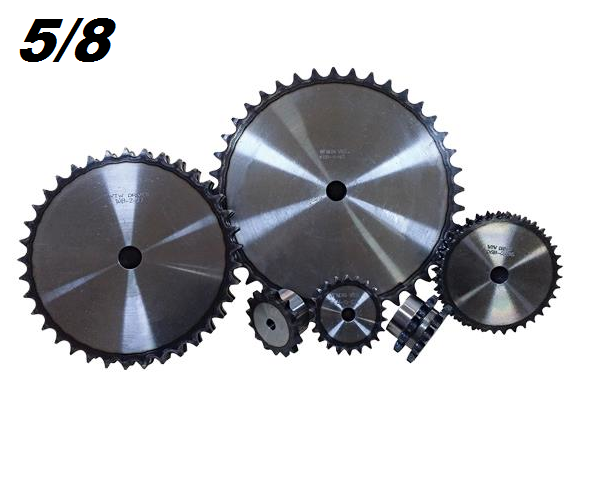

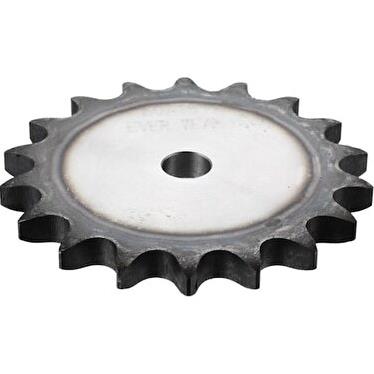

5/8 Zincir Dişli 10 B1-22, endüstriyel güç aktarım sistemlerinin vazgeçilmez bir bileşenidir. Hassas mühendislik prensipleriyle tasarlanmış bu dişli, özellikle yüksek tork transferi ve kesintisiz operasyon gerektiren otomasyon uygulamaları için idealdir. 5/8 inç (15.875 mm) hatveye sahip olması, ISO 10B veya ANSI 50 standartlarındaki makaralı zincirlerle tam uyumluluk sağlayarak geniş bir uygulama yelpazesine hitap eder. 10 dişli konfigürasyonu, tahrik sistemlerinde belirli hız ve tork oranlarının optimize edilmesine olanak tanır. Malzeme kalitesi ve ısıl işlem süreçleri, en zorlu çalışma koşullarında dahi aşınma ve yorulma direncini maksimize eder.
Ürünün B1-22 kodlaması, 22 mm çapında işlenebilir bir göbeğe sahip olduğunu ve çeşitli mil çaplarına kolayca adapte edilebileceğini gösterir. Bu esneklik, mühendislerin mevcut sistemlerine veya yeni tasarımlarına entegrasyonu kolaylaştırır. Yüksek alaşımlı çelikten üretilmiş ve yüzey sertleştirme işleminden geçirilmiş dişliler, ağır yükler altında bile uzun ömürlü ve güvenilir performans sunar. Özellikle konveyör sistemleri, paketleme makineleri ve malzeme taşıma ekipmanları gibi sürekli ve yoğun çalışmanın kritik olduğu alanlarda, 5/8 Zincir Dişli 10 B1-22, sistem verimliliğini ve operasyonel sürekliliği artırmak için tasarlanmıştır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu zincir dişli, üretim hatlarındaki ürün taşıma konveyörlerinde, ağır malzeme taşıma bantlarında ve lojistik depolama sistemlerinde kritik bir rol oynar. Sürekli hareket ve yüksek tork gerektiren bu sistemlerde, 5/8 Zincir Dişli 10 B1-22, kesintisiz ve verimli güç aktarımı sağlayarak operasyonel akıcılığı garanti eder.
Otomatik paketleme, etiketleme ve dolum makinelerinde ürünlerin hassas bir şekilde konumlandırılması ve aktarılması büyük önem taşır. Bu dişli, yüksek hassasiyetli hareket kontrolü gerektiren bu tür makinelerde, güvenilir ve tekrarlanabilir performans sunarak üretim hızını ve kalitesini artırır.
Hassas diş profili ve yüksek kaliteli malzeme, zincirle optimum uyum sağlayarak güç kaybını minimize eder ve enerji verimliliğini maksimize eder. Bu, işletme maliyetlerinin düşürülmesine katkıda bulunur.
Isıl işlem görmüş yüksek alaşımlı çelikten imal edilmesi, dişlinin aşınma ve yorulma direncini artırır. Bu sayede, zorlu endüstriyel ortamlarda dahi uzun yıllar sorunsuz çalışarak parça değişim sıklığını azaltır.
B1-22 standartındaki işlenebilir göbek yapısı, farklı mil çaplarına uyarlanabilirlik sunar. Bu esneklik, mevcut sistemlere hızlı ve sorunsuz entegrasyon imkanı tanıyarak kurulum sürelerini kısaltır.
Evet, Mermak CNC olarak ürettiğimiz 06-B1-22 kodlu 3/8" zincir dişlimiz, uluslararası standartlara uygun olarak 06B (3/8 inç hatveli) tek sıralı makaralı zincirlerle tam uyumludur. Doğru ve verimli güç aktarımı için sisteminizde mutlaka 06B serisi zincir kullanmanız gerekmektedir.
Mermak CNC olarak ürettiğimiz tüm 3/8" zincir dişlileri, yüksek alaşımlı çeliklerden imal edilmektedir. Bu özel malzeme seçimi ve uygulanan ısıl işlem sayesinde, dişlilerimiz yüksek torklara, darbelere ve sürekli aşınmaya karşı üstün dayanıklılık gösterir. Zorlu endüstriyel koşullarda bile uzun ömürlü ve güvenilir performans sunar.
Dişlilerimize uyguladığımız ısıl işlem, özellikle diş yüzeylerinin sertliğini artırarak aşınma direncini maksimize ederken, çekirdek kısmın tokluğunu korur. Bu sayede dişli, ani yüklere ve yorulmaya karşı daha dirençli hale gelir, deformasyona uğramadan ve kırılmaya karşı daha dayanıklı bir yapıya sahip olur. Bu işlem, dişlinin çalışma ömrünü önemli ölçüde uzatır ve performansını artırır.

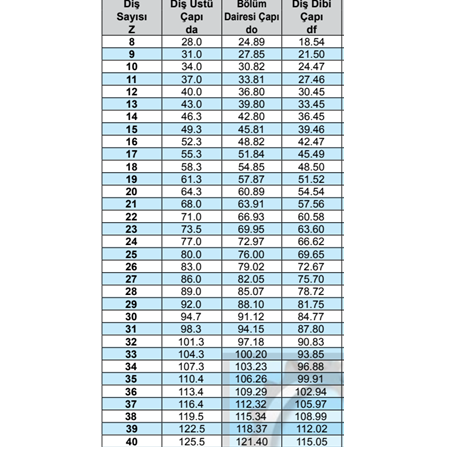

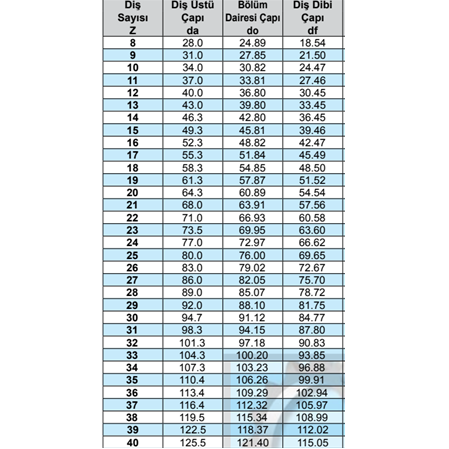

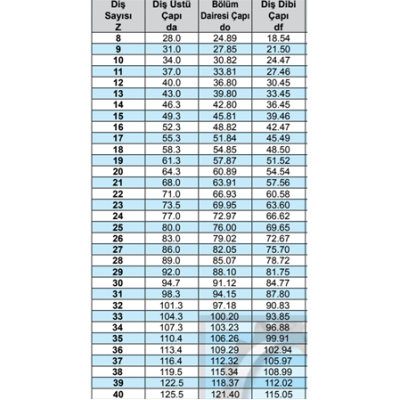

06-B1-22 model dişlimiz için Diş Sayısı (Z): 22, Diş Üstü Çapı (da): 70.1 mm, Bölüm Dairesi Çapı (do): 66.93 mm ve Diş Dibi Çapı (df): 60.58 mm'dir.
Bu ölçüler, seçeceğiniz dişlinin mevcut sisteminizdeki yerleşimine ve doğru zincirle sorunsuz çalışmasına uyum sağlaması açısından önem taşır.
Zincir dişlinizi mile monte ederken, öncelikle mil çapınızın dişlinin iç çapına (delik çapına) uygun olduğundan emin olmalısınız. Dişlinin mil üzerine tam oturması, boşluk yapmaması ve salgı yapmaması kritik öneme sahiptir. Genellikle kamalı mil bağlantısı veya setskur (grub screw) ile sabitleme yöntemleri kullanılır. Montaj sırasında dişli ve zincir arasındaki paralel hizalamayı sağlamak, aşınmayı minimize eder ve sistemin ömrünü uzatır. Gerekirse uygun adaptör veya burç kullanılabilir.
Dişli ömrünü uzatmak için düzenli ve doğru tipte yağlama çok önemlidir. Ayrıca, zincir gerginliğinin doğru ayarlanması (ne çok gergin ne çok gevşek olmamalı), dişli ve zincir hizalamasının periyodik olarak kontrol edilmesi ve sistemin aşırı yüklenmemesi gerekir. Aşınma belirtileri arasında diş profillerinde sivrileşme, çukurlaşma, uzama veya kırılma, zincirin dişliden atlaması ve artan çalışma gürültüsü sayılabilir. Bu belirtiler görüldüğünde değişim düşünülmelidir.
Anormal ses veya sürtünme, genellikle sistemde bir sorun olduğunun işaretidir ve normal değildir. En yaygın nedenler; zincir ve dişli arasındaki yanlış hizalama, zincirin aşırı gergin veya çok gevşek olması, yetersiz veya yanlış yağlama, aşınmış zincir veya dişlilerdir. Ayrıca, mil yataklarındaki boşluklar veya sistemdeki titreşimler de ses yapabilir. Sorunun tespiti için öncelikle hizalama ve gerginlik kontrol edilmeli, ardından yağlama ve parçaların durumu incelenmelidir.
Isıl işlem görmüş yüksek alaşımlı çelikten üretilen 3/8" zincir dişlilerimiz, malzeme kalitesi ve hassas üretimi sayesinde yüksek tork aktarımı kapasitesine sahiptir. Aktarılabilir tork değeri, dişli çapı, diş sayısı, kullanılan zincir tipi, sistemin çalışma hızı ve uygulanan yüke göre değişkenlik gösterir. Zincir tahrik sistemleri, genellikle yüksek verimlilikle (genellikle %95-98 civarı) güç aktarımı sağlar, ancak doğru zincir seçimi, hassas hizalama ve yeterli yağlama bu verimliliği doğrudan etkileyen kritik faktörlerdir.
Diş sayısı, hız ve tork oranını doğrudan etkiler. Daha az dişli bir dişli (örneğin 06-B1-10), tahrik eden tarafta kullanıldığında daha yüksek hız ve daha düşük tork sağlarken, tahrik edilen tarafta kullanıldığında torku artırır ve hızı düşürür. Daha fazla dişli bir dişli (örneğin 06-B1-22), daha düzgün çalışma, daha az titreşim ve potansiyel olarak daha uzun zincir ömrü sunabilir, ancak daha büyük çapı nedeniyle daha fazla yer kaplar ve sistemde daha büyük bir merkez mesafesi gerektirebilir. Projenizin hız ve tork gereksinimlerine göre en uygun diş sayısını belirlemelisiniz.
Mermak CNC olarak, zincir dişlilerimizi yüksek hassasiyet standartlarında üretiyoruz. Tüm dişlilerimiz, ISO ve DIN gibi uluslararası standartlara uygun toleranslarda imal edilmektedir. Bu yüksek hassasiyet, zincirle mükemmel uyum sağlayarak titreşimi azaltır, gürültüyü en aza indirir ve özellikle hassas konumlandırma veya yüksek hızlı güç aktarımı gerektiren uygulamalarda dahi güvenilir ve kararlı performans sunar.
Evet, 3/8" 06-B1-22 dahil olmak üzere 3/8" zincir dişli çeşitlerimizin büyük bir kısmı stoklarımızda mevcuttur. Siparişleriniz, teyit edildikten sonra aynı gün kargoya verilmektedir. Genellikle bulunduğunuz konuma göre 1-3 iş günü içerisinde tarafınıza teslimat sağlanmaktadır.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz ve üretim standartlarımızın arkasındayız. Üretim veya malzeme kaynaklı olası hatalara karşı standart garanti koşullarımız mevcuttur. Herhangi bir üretim hatası veya beklenmedik bir durumla karşılaştığınızda, teknik destek ekibimizle iletişime geçmeniz yeterlidir. Durum değerlendirildikten sonra gerekli yönlendirme veya değişim işlemleri yapılacaktır.
