Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

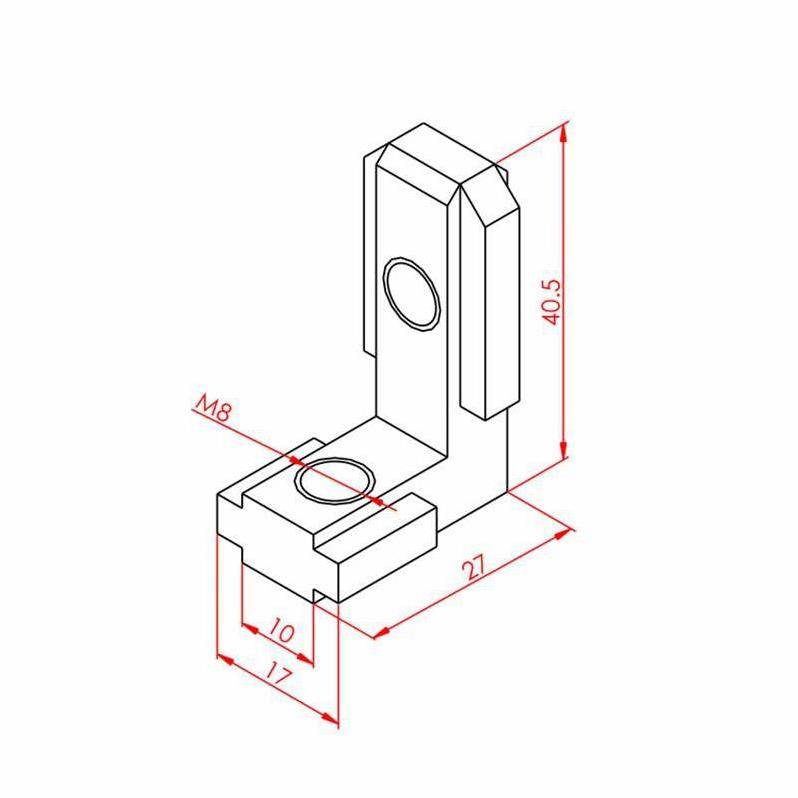

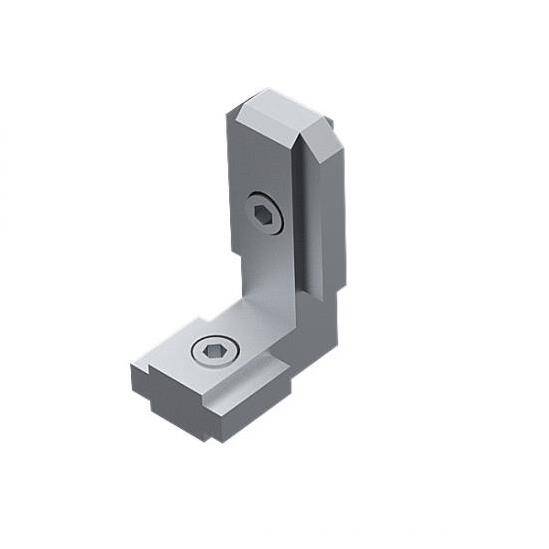

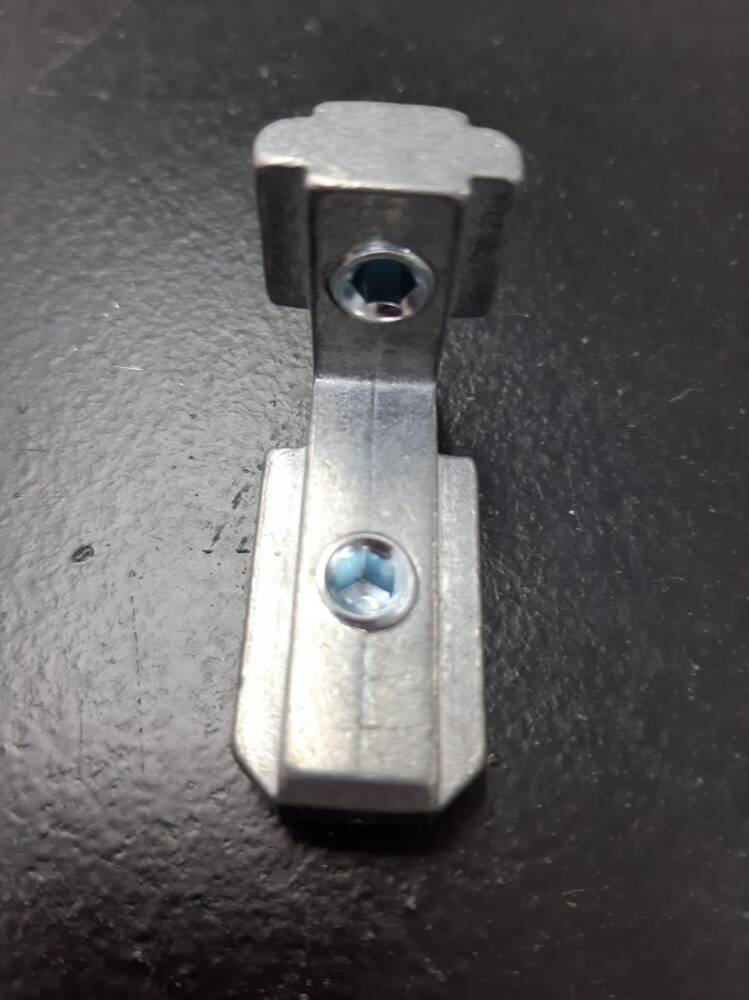

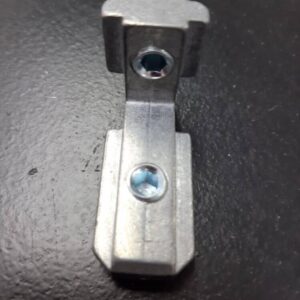

45X45 Gizli Köşe Bağlantı 90° K10, endüstriyel alüminyum profil sistemlerinde estetik ve yapısal bütünlüğü bir araya getiren yenilikçi bir bağlantı çözümüdür. Özellikle 45x45 mm kesitli profillerle uyumlu olarak tasarlanan bu eleman, iki profilin 90 derecelik dik açıyla birleştirilmesini sağlar. Adından da anlaşılacağı üzere "gizli" yapısı, bağlantı noktalarının profil kanalları içine entegre olmasıyla dışarıdan görünür birleşim elemanı kalabalığını ortadan kaldırır. Bu özellik, görsel olarak temiz ve profesyonel bir görünüm gerektiren, özellikle operatör panoları, makine kapakları veya hafif konstrüksiyonlar gibi uygulamalar için kritik bir avantaj sunar.
Bu bağlantı elemanı, sadece estetik kaygıları gidermekle kalmaz, aynı zamanda montaj kolaylığı ve yapısal sağlamlık açısından da mühendislik standartlarını karşılar. Genellikle yüksek tork veya ağır yük gerektirmeyen, ancak hassas hizalama ve sağlam bir köşe birleşimi beklenen pano, çerçeve, kapak veya hafif konstrüksiyon gibi uygulamalarda tercih edilir. Profilin iç kanalına yerleşerek hem hızlı montaj imkanı sunar hem de birleşim noktasında gerekli mekanik stabiliteyi temin eder. Böylece, endüstriyel otomasyon projelerinde hem fonksiyonel hem de görsel beklentileri karşılayan çözümler üretilmesine olanak tanır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Bilgilendirme: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu bağlantı elemanı, endüstriyel otomasyon sistemlerinde kullanılan kontrol panolarının, operatör konsollarının ve hafif makine çerçevelerinin 90 derecelik köşe birleşimlerinde estetik ve sağlam bir çözüm sunar. Özellikle dışarıdan bağlantı elemanı görünümü istenmeyen, temiz ve profesyonel bir görünüm gerektiren uygulamalar için idealdir.
Laboratuvar ortamlarında test standları, prototip sergileme üniteleri veya hafif taşıyıcı konstrüksiyonlar oluşturulurken, 45x45 profillerle birlikte bu gizli köşe bağlantı, hızlı ve temiz montaj imkanı tanır. Modüler yapılar için esneklik ve yeniden yapılandırılabilirlik sağlayarak, dinamik proje ihtiyaçlarına hızlı adaptasyon imkanı sunar.
Montaj süreçlerinde zaman tasarrufu sağlayarak, projelerin daha hızlı tamamlanmasına olanak tanır. Özel alet gerektirmeyen yapısı ve kolay entegrasyonu ile iş gücü maliyetlerini minimize ederken, operasyonel verimliliği artırır.
Endüstriyel ortamların zorlu koşullarına dayanıklı seçilmiş alaşım malzemesi sayesinde yüksek mekanik stabilite ve uzun süreli dayanıklılık sunar. Korozyona karşı dirençli yapısıyla bakım ihtiyacını azaltır ve yatırımınızın geri dönüşünü maksimize eder.
Standart 45x45 mm alüminyum profil sistemleriyle tam uyumlu yapısı sayesinde mevcut veya yeni tasarımlara sorunsuz bir şekilde entegre edilebilir. Montaj esnekliği sunarak, farklı endüstriyel uygulamalara kolayca adapte edilebilir.
45X45 Gizli Köşe Bağlantı 90° K10, adından da anlaşıldığı gibi sadece 45x45 alüminyum profil sistemleri ile tam uyumlu olarak tasarlanmıştır. Diğer profil ölçülerinde kullanılması tavsiye edilmez, çünkü kanal yapısı ve bağlantı mukavemeti uygun olmayacaktır.
Montaj için genellikle standart bir Alyen anahtarı (genellikle M6 veya M8 vidalar için uygun olan) ve bir tornavida yeterlidir. Bağlantı parçasını profil kanalına yerleştirip uygun vidalarla sabitlemeniz gerekir. Profillerin birbirine tam 90° açıyla oturduğundan emin olmak, sağlam bir bağlantı için kritik öneme sahiptir.
Evet, 45X45 Gizli Köşe Bağlantı 90° K10, profil kanalının içerisine girmesi sayesinde dışarıdan tamamen gizli kalır. Bu sayede panolarınızda, çerçevelerinizde veya diğer yapılarınızda estetik ve pürüzsüz bir görünüm elde edersiniz. Dışarıdan sadece profilin kendisi görünür.
45X45 Gizli Köşe Bağlantı 90° K10, ürün açıklamasında da belirtildiği gibi 'genellikle güç gerektirmeyen profillerde' kullanılmak üzere tasarlanmıştır. Pano, çerçeve veya hafif konstrüksiyonlar için idealdir. Ancak çok yüksek yük taşıması gereken veya dinamik gerilime maruz kalacak ağır yapılar için ek destekleyici bağlantı elemanları veya farklı profil bağlantı çözümleri düşünülmelidir. Spesifik yük kapasitesi için kullanım senaryosuna göre mühendislik değerlendirmesi önerilir.
Ürün, endüstriyel alüminyum profil sistemleriyle uyumlu olacak şekilde dayanıklı metal alaşımlarından üretilmiştir. Genellikle galvaniz kaplamalı çelik veya zamak gibi malzemeler kullanılır. İç mekan kullanımlarında paslanma riski oldukça düşüktür. Dış mekan veya nemli ortamlarda kullanılacaksa, korozyon direnci yüksek olan özel kaplamalı veya paslanmaz çelik vidalar tercih edilmelidir.
45X45 Gizli Köşe Bağlantı 90° K10, tasarımı gereği sadece 90 derecelik dik açı bağlantıları için uygundur. Farklı açılarda bağlantı yapmak isterseniz, ayarlanabilir köşe bağlantıları veya özel açılı profiller gibi farklı ürünlerimizi incelemenizi tavsiye ederiz.
Bu gizli köşe bağlantı, hafif ve orta ağırlıktaki konstrüksiyonlar için çok yönlüdür. Örneğin; makine kapakları, teşhir stantları, hafif konveyör çerçeveleri, test sehpaları, modüler çalışma masası çerçeveleri veya özel otomasyon kabinleri gibi estetiğin ön planda olduğu ve 90 derecelik köşe bağlantısı gerektiren her türlü projede güvenle kullanılabilir.
Hayır, 45X45 Gizli Köşe Bağlantı 90° K10, standart 45x45 alüminyum profil kanalları ile tam uyumlu olarak tasarlanmıştır. Profil üzerinde herhangi bir özel işleme veya frezeleme yapmanıza gerek kalmaz. Doğrudan kanal içine yerleştirilerek montajı yapılabilir.
Genellikle bu tip gizli köşe bağlantılar için T-somunlar (kanal somunları) ve uygun metrik vidalar (örneğin M6 veya M8) kullanılır. Ürünle birlikte vida ve somunlar genellikle gelmez; bunlar profil sisteminize ve montaj derinliğine göre ayrı olarak temin edilmelidir. En uygun vida ve somun seçenekleri için teknik destek birimimizle iletişime geçebilirsiniz.
Bağlantının zamanla gevşemesini önlemek için montaj sırasında vidaları uygun torkta sıkmak önemlidir. Aşırı sıkma bağlantı elemanına zarar verebileceği gibi, yetersiz sıkma da gevşemeye yol açabilir. Ayrıca, yoğun titreşimli ortamlarda kullanılıyorsa, titreşime dayanıklı somunlar (örneğin kendinden kilitli somunlar) veya vida gevşeme önleyici kimyasallar kullanılması ek güvenlik sağlayabilir.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. 45X45 Gizli Köşe Bağlantı K10, malzeme ve üretim hatalarına karşı standart endüstriyel garanti koşullarımız kapsamındadır. Garanti süresi ve detayları için lütfen satış sonrası destek ekibimizle iletişime geçiniz veya web sitemizdeki garanti koşulları bölümünü inceleyiniz.
Yanlış montaj, özellikle vidaların aşırı sıkılması veya bağlantının zorlanması durumunda ürüne zarar verebilir. Bu tür durumlarda bağlantı elemanının mukavemeti etkilenebilir. 45X45 Gizli Köşe Bağlantı K10, tek parça bir bileşen olduğu için 'yedek parça' yerine doğrudan ürünün kendisinin temini mümkündür. Hasarlı bir parçayı kolayca yenisiyle değiştirebilirsiniz. Ürün barkod numarası (8692024006292) ile kolayca yeni sipariş verebilirsiniz.
45X45 Gizli Köşe Bağlantı 90° K10 ürünümüzün teknik çizimlerine ve detaylı montaj kılavuzlarına Mermak CNC web sitemizdeki ilgili ürün sayfasından veya teknik destek bölümümüzden ulaşabilirsiniz. Ayrıca, özel projeniz için ek mühendislik desteği veya uygulama önerileri için teknik ekibimizle iletişime geçmekten çekinmeyin.
