Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

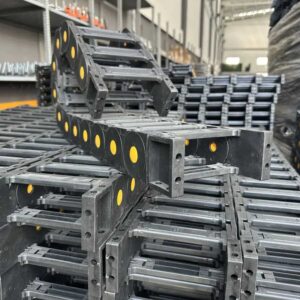

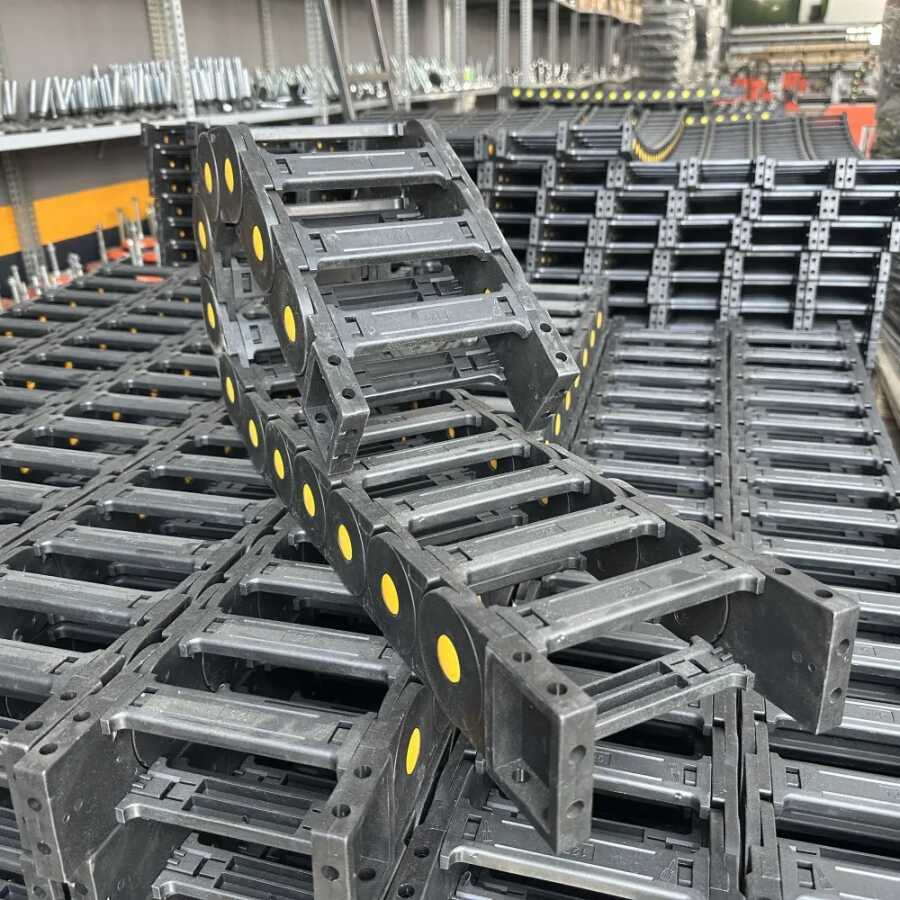

Endüstriyel otomasyon sistemlerinin kritik bileşenlerinden biri olan 45x125 Hareketli Kablo Kanalı, dinamik uygulamalarda enerji, veri ve kontrol kabloları ile hidrolik/pnömatik hortumların güvenli bir şekilde yönlendirilmesi ve korunması için tasarlanmıştır. Bu ürün, hareketli aksamlarda kablo ve hortumların bükülme stresini minimize ederek aşınmayı önler, böylece sistemin kesintisiz ve uzun ömürlü çalışmasını garanti eder. Özellikle yüksek hızlı hareket eden makinelerde, kabloların birbirine dolanmasını, kopmasını veya dış etkenlerden zarar görmesini engelleyen bu kanal, üretim süreçlerindeki arıza sürelerini önemli ölçüde azaltır.
45 mm iç yükseklik ve 125 mm iç genişlik ölçüleriyle, bu kablo kanalı, birden fazla kablo ve hortumun düzenli bir şekilde taşınması için geniş bir kapasite sunar. Yüksek performanslı mühendislik polimerlerinden üretilen yapısı sayesinde, zorlu endüstriyel ortamlardaki mekanik gerilmelere, kimyasal maddelere ve sıcaklık değişimlerine karşı üstün bir direnç sergiler. Modüler tasarımı, montajı ve bakımı kolaylaştırırken, esnek bükülme yarıçapı seçenekleri ile farklı uygulama ihtiyaçlarına adapte olabilme yeteneği sunar. Bu kanal, hassas ve tekrarlanabilir hareketlerin vazgeçilmez bir parçası olarak, otomasyon projelerinizin güvenilirliğini artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu hareketli kablo kanalı, CNC torna, freze ve işleme merkezlerinin X, Y, Z eksenlerinde, takım magazini ve işleme başlığı gibi hareketli parçalarında kullanılır. Yüksek hassasiyet ve tekrarlanabilirlik gerektiren bu makinelerde, güç kabloları, veri kabloları (Ethernet, Profinet), hidrolik ve pnömatik hortumların güvenli bir şekilde hareketini sağlar. Takım değiştirme ve parça işleme sırasında kabloların sıkışmasını veya hasar görmesini önleyerek arıza riskini minimize eder.
Endüstriyel robot kolları, lineer aktüatörler, taşıma ve konveyör sistemleri gibi otomasyon ekipmanlarında kablo ve hortum yönetimi için idealdir. Robotun eklem hareketlerinde veya lineer kızakların ileri-geri hareketlerinde kabloların esnekliğini korur, bükülme stresini dağıtır. Özellikle fabrika otomasyonunda sensör, kamera ve robotik gripper kablolarının uzun ömürlü ve sorunsuz çalışmasını temin ederek sistemin genel verimliliğine katkıda bulunur.
Kabloların düzenli ve korunmuş bir yapıda taşınması, ani arızaların önüne geçerek üretim hattının kesintisiz çalışmasını sağlar. Bu durum, bakım maliyetlerini düşürür ve operasyonel verimliliği artırır.
Yüksek kaliteli Poliamid malzeme ve optimize edilmiş tasarım, mekanik aşınmaya, yıpranmaya ve çevresel faktörlere karşı üstün direnç gösterir. Bu, ürünün ve içerisindeki kabloların kullanım ömrünü uzatarak yatırım geri dönüşünü maksimize eder.
Modüler yapısı ve standart montaj seçenekleri sayesinde, mevcut veya yeni sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Bu, kurulum süresini kısaltır ve projenin hızlı bir şekilde devreye alınmasını sağlar.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
45x125 modelimizin iç yüksekliği 45mm, genişliği ise 125mm'dir. Kanal içine yerleştireceğiniz kabloların dış çapları toplamı bu ölçüleri aşmamalıdır. Genellikle, kablo kanalının iç yüksekliğinin %60-70'ini dolduracak şekilde kablo yerleşimi öneririz. Farklı çaplardaki kabloları düzenli ve birbirine sürtünmeyecek şekilde yerleştirmek için Mermak CNC'nin özel iç ayırıcılarını kullanabilirsiniz. Bu ayırıcılar, kabloların ömrünü uzatır ve düzgün hareketini sağlar.
45x125 modelimiz için standart bükülme yarıçapları (R) seçenekleri bulunmaktadır. Örneğin, R75, R100 ve R125 gibi. Makinenizin hareket alanına ve tasarımına en uygun bükülme yarıçapını seçerek dar alanlarda bile optimum dönüş sağlayabilirsiniz. Seçim yaparken, kanalın içindeki kabloların minimum bükülme yarıçapı gereksinimlerini de göz önünde bulundurmanız önemlidir. Genellikle R100 seçeneği birçok uygulama için ideal esnekliği sunar.
45x125 hareketli kablo kanalının taşıyabileceği desteksiz uzunluk, içerisindeki kablo ve hortumların toplam ağırlığına bağlıdır. Ortalama bir yük (örn. 15-20 kg/metre) ile desteksiz olarak 2.5 ila 3 metre uzunluğa kadar sorunsuz çalışabilir. Daha uzun mesafeler veya daha ağır yükler için kanalın orta noktalarından desteklenmesi, sarkmayı önlemek ve kanalın ömrünü uzatmak için kritik öneme sahiptir. Teknik ekibimiz, projenize özel desteksiz uzunluk hesaplaması için yardımcı olabilir.
45x125 hareketli kablo kanalımız, yüksek performanslı mühendislik plastiğinden üretildiği için zorlu ve hızlı uygulamalar için tasarlanmıştır. Maksimum hareket hızı 8 m/s, maksimum ivme ise 25 m/s² değerlerine kadar ulaşabilir. Bu değerler, günümüzdeki çoğu yüksek hızlı CNC işleme merkezi, lazer kesim makineleri ve robotik uygulamalar için fazlasıyla yeterlidir. Doğru montaj ve düzenli bakımla bu hızlarda bile kararlı ve güvenilir bir performans sunar.
45x125 kablo kanalımızın metre başına taşıma kapasitesi, seçilen bükülme yarıçapı ve desteksiz uzunluğa bağlı olarak 15 kg/m ile 25 kg/m arasında değişebilir. İçine yerleştireceğiniz kabloların ve hortumların toplam ağırlığının bu değeri aşmamasına dikkat etmelisiniz. Aşırı yüklenme, kanalın erken aşınmasına, bağlantı noktalarında deformasyona ve hatta kırılmalara yol açabilir, bu da makinenizin durmasına neden olur. Optimum performans ve uzun ömür için yük limitlerine mutlaka uyun.
45x125 hareketli kablo kanalımız, yüksek dayanıklılığa sahip, özel olarak seçilmiş mühendislik polimerlerinden (genellikle cam elyaf takviyeli Polyamid PA6) üretilmiştir. Bu malzeme, endüstriyel ortamda sıkça karşılaşılan kesme sıvılarına, yağlara, soğutma sıvılarına, talaşa ve birçok yaygın kimyasala karşı mükemmel direnç gösterir. Ayrıca, UV ışınlarına karşı da dayanıklıdır, bu da dış mekan uygulamalarında bile performansını korumasını sağlar.
Mermak CNC 45x125 kablo kanalları, düşük sürtünme katsayısına sahip malzemelerden ve hassas toleranslarla üretilir. Bu sayede, hareket sırasında oluşan gürültüyü minimuma indirir. Özellikle yüksek hızlı uygulamalarda bile sessiz bir çalışma deneyimi sunmak üzere optimize edilmiştir. Gürültü hassasiyeti olan laboratuvar, medikal cihazlar veya ofis ortamları gibi yerlerde rahatlıkla kullanılabilir. Düzenli bakım ve doğru kurulum, bu sessizliği korumaya yardımcı olacaktır.
Evet, 45x125 kablo kanalımız için makinenizin montaj noktalarına kolayca entegre edilebilecek çeşitli uç bağlantı elemanları (sabit ve hareketli bağlantı braketleri) sunmaktayız. Bunlar genellikle standart delik aralıklarına sahip veya özel adaptörlerle farklı montaj plakalarına uyarlanabilir tasarımlardır. İhtiyacınıza göre hem dikey hem de yatay montaja uygun seçenekler mevcuttur. Montaj detayları ve uygun braket seçimi için teknik ekibimizle iletişime geçebilirsiniz.
45x125 hareketli kablo kanalımız, geniş bir sıcaklık aralığında performansını koruyacak şekilde tasarlanmıştır. -30°C'den +100°C'ye kadar olan çalışma sıcaklıklarında güvenle kullanılabilir. Bu aralıktaki sıcaklık değişimleri, kanalın malzeme yapısında çatlama, deformasyon veya esneklik kaybına yol açmaz. Aşırı sıcak veya soğuk ortamlarda bile mekanik özelliklerini koruyarak uzun ömürlü bir çözüm sunar.
Mermak CNC olarak, 45x125 Hareketli Kablo Kanalı'mız için üretim hatalarına karşı 2 yıl garanti sunmaktayız. Garanti, malzeme ve işçilik kaynaklı kusurları kapsar. Yanlış kurulum, aşırı yükleme, dış etkenlerden kaynaklanan hasarlar veya belirtilen teknik limitlerin dışında kullanım garanti kapsamı dışındadır. Detaylı garanti koşulları için web sitemizdeki garanti belgesini inceleyebilir veya satış sonrası destek ekibimizle iletişime geçebilirsiniz.
Mermak CNC, sürdürülebilirlik ve maliyet etkinliğini önemser. Bu nedenle, 45x125 kablo kanalımızın modüler yapısı sayesinde, kırılan veya aşınan tek bir segmenti, bağlantı pimini veya kapakçığını kolayca temin edebilir ve değiştirebilirsiniz. Tüm kanalı değiştirmenize gerek kalmaz, bu da hem zamandan hem de maliyetten tasarruf etmenizi sağlar. Yedek parça talepleriniz için lütfen ürün seri numaranızla birlikte teknik servisimizle iletişime geçin.
Kanalda takılma veya anormal sesler genellikle birkaç nedenden kaynaklanabilir: içerideki kabloların düzensiz yerleşimi, aşırı yüklenme, montaj braketlerinin gevşemesi veya kanalın içindeki yabancı cisimler. Öncelikle kabloların düzgün dizildiğinden, kanalın aşırı yüklü olmadığından ve montaj noktalarının sağlam olduğundan emin olun. Gözle kontrolle bir sorun tespit edemiyorsanız veya sorun devam ediyorsa, lütfen Mermak CNC teknik servisimizle iletişime geçin. Uzman ekibimiz sorunu uzaktan teşhis edebilir veya yerinde destek sağlayabilir.
Mermak CNC olarak, ürünlerimizin kurulumundan kullanım ömrü boyunca her aşamada yanınızdayız. Kurulum esnasında karşılaşabileceğiniz her türlü teknik soru veya kullanım sırasında oluşabilecek sorunlar için Mermak CNC teknik destek ekibimizle doğrudan iletişime geçebilirsiniz. Telefon, e-posta veya web sitemizdeki destek formu aracılığıyla bize ulaşarak uzman mühendislerimizden hızlı ve çözüm odaklı destek alabilirsiniz.
