Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

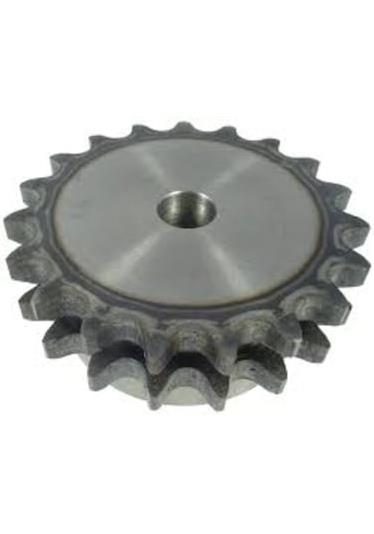

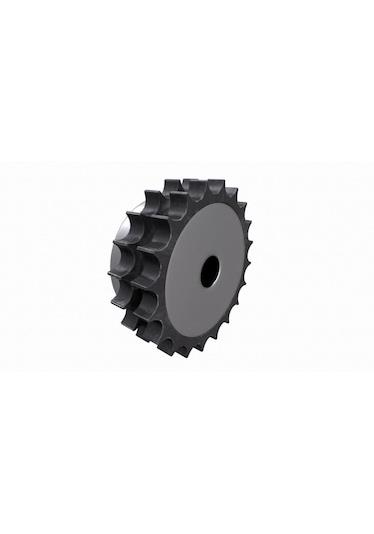

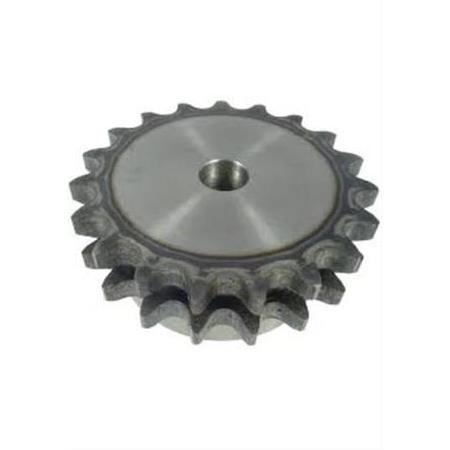

Endüstriyel otomasyon sistemlerinin kalbi niteliğinde olan güç aktarım elemanları, üretim süreçlerinin kesintisiz ve verimli işlemesi için kritik öneme sahiptir. 3/8 Zincir Dişli 06 B2-11 Çift Sıra, bu bağlamda yüksek tork iletimi ve dayanıklılık gerektiren uygulamalar için özel olarak tasarlanmış, mühendislik harikası bir bileşendir. ISO 606 (eski adıyla DIN 8187) standartlarına uygun olarak üretilen bu dişli, hassas toleranslar ve üstün malzeme kalitesi sayesinde, makine ömrünü uzatırken bakım maliyetlerini minimize etmeyi hedefler. Çift sıra (duplex) yapısı, tek sıra dişlilere kıyasla çok daha yüksek yük kapasitesi ve daha stabil bir çalışma performansı sunarak, zorlu endüstriyel koşullarda dahi güvenilir bir aktarım sağlar. Bu, özellikle ağır yüklerin taşındığı veya yüksek güç gerektiren tahrik sistemlerinde kritik bir avantajdır.
Bu "Premium" seri zincir dişli, özellikle yoğun çalışma temposuna sahip konveyör sistemleri, ambalaj makineleri, tarım makineleri ve genel makine imalatı gibi alanlarda tercih edilmektedir. Dişli geometrisi, zincir ile mükemmel uyum sağlayacak şekilde optimize edilmiş olup, aşınmayı azaltan ve enerji verimliliğini artıran bir profil sunar. Yüksek alaşımlı çelikten üretilen ve kritik diş yüzeyleri ısıl işlemle (endüksiyon sertleştirme) sertleştirilen 06 B2-11, ani yük değişimlerine ve sürekli operasyon stresine karşı olağanüstü direnç gösterir. Bu ısıl işlem, dişlinin çekirdek mukavemetini korurken, yüzeyde yüksek bir sertlik sağlayarak dişli ömrünü katlar. Mermak CNC güvencesiyle sunulan bu ürün, sistemlerinizin performansını en üst düzeye çıkarırken, operasyonel sürekliliğinizi garanti altına alır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu çift sıra zincir dişli, gıda işleme ve ambalajlama hatlarında, ürünlerin hassas ve hijyenik bir şekilde taşınması ve konumlandırılması için idealdir. Yüksek dayanıklılığı sayesinde sürekli nemli, asidik veya kimyasal buharlı ortamlarda dahi performansından ödün vermez, üretim hattı duruşlarını minimize ederken gıda güvenliği standartlarına uyum sağlar.
Ağır ve sürekli yüklerin veya uzun mesafelerin taşındığı endüstriyel konveyör bant sistemlerinde, yüksek tork kapasitesi ve çift sıra yapısının sağladığı ekstra stabilite sayesinde güvenilir ve kesintisiz güç aktarımı sağlar. Özellikle paletleme, depolama ve lojistik otomasyonlarında kritik bir bileşendir.
Tekstil endüstrisindeki yüksek hızlı ve hassas hareket gerektiren dokuma, örme ve boyama makinelerinde, 3/8 Zincir Dişli 06 B2-11, iplik besleme ve kumaş ilerletme mekanizmalarında doğru, senkronize ve titreşimsiz güç aktarımı için tercih edilir. Uzun ömrü ile bakım periyotlarını uzatarak üretim verimliliğini destekler.
Çeşitli endüstriyel makinelerde, robotik sistemlerde, pompa ve karıştırıcı tahriklerinde ve genel otomasyon çözümlerinde, güvenilir ve yüksek performanslı güç aktarımı ihtiyacını karşılar. Makine tasarımcılarına esneklik sunarken, nihai ürünün dayanıklılığını, verimliliğini ve hassasiyetini artırır.
Optimize edilmiş diş profili ve hassas üretim teknikleri, zincirle minimum sürtünme ve enerji kaybı ile mükemmel bir uyum sağlayarak sistemin genel enerji verimliliğini artırır. Bu durum, operasyonel maliyetlerde belirgin bir düşüş sağlar ve çevresel etkiyi azaltır.
Yüksek kaliteli alaşımlı çelik ve endüksiyon sertleştirme gibi ileri üretim teknikleri sayesinde, dişli aşınmaya, yorulmaya ve darbe yüklerine karşı olağanüstü dirençli olup, çok daha uzun bir kullanım ömrü sunar. Bu, planlı ve plansız duruşları azaltır.
Standart ISO 606 ölçülerine uygun üretimi ve pilot delik yapısı, mevcut sistemlere kolayca ve sorunsuz bir şekilde entegre edilmesini veya yeni tasarımlarda hızlıca yer bulmasını sağlar. Bu, montaj süresini ve işçilik maliyetlerini düşürürken, sistem adaptasyonunu kolaylaştırır.
3/8 06 B2-11 zincir dişliniz, adından da anlaşılacağı üzere, ISO 06B standartlarına uygun, 3/8 inç hatveli (pitch) ve çift sıra (duplex) zincirler için özel olarak tasarlanmıştır. Tek sıra bir 06B-1 zincir ile fiziksel olarak uyumsuzluk gösterecektir. Maksimum performans ve uzun ömür için mutlaka çift sıra 06B-2 tip zincir kullanmanız gerekmektedir.
Mermak CNC olarak sunduğumuz 3/8 Zincir Dişli 06 B2-11, yüksek alaşımlı çelikten üretilmiş ve özel ısıl işlem görmüştür. Bu sayede diş yüzeyleri aşınmaya karşı oldukça dirençlidir ve çekirdek kısmı darbelere karşı yüksek tokluk sağlar. Çift sıra olması nedeniyle tek sıra muadillerine göre çok daha yüksek yük taşıma kapasitesine sahiptir, bu da ağır sanayi ve sürekli çalışma gerektiren uygulamalar için idealdir.
Dişlinin mil bağlantısı için iç çap (göbek çapı) toleransı, uygulamanızın gerektirdiği tork transferi ve montaj kolaylığına göre değişir. Genellikle standart bir sıkı geçme (H7/k6 veya H7/m6) toleransı, yüksek tork ve titreşimsiz çalışma için idealdir. Boşluklu geçme durumunda kamalı veya setskur vidalı bağlantı şarttır. Hassas bir montaj için mil çapınızı dişlinin göbek çapına uygun olarak işlemelisiniz.
Dişli ömrünü uzatmak için düzenli ve doğru yağlama kritik öneme sahiptir. Genellikle ISO VG 100-220 viskozite aralığındaki mineral bazlı dişli yağları veya özel zincir yağları tercih edilmelidir. Uygulamanızın çalışma koşullarına (hız, yük, ortam sıcaklığı) göre damlatma, fırçalama veya otomatik yağlama sistemleri kullanılabilir. Yağ filminin sürekli ve homojen olması aşınmayı minimize edecektir.
Hayır, tek sıra 06B-1 dişlinizi doğrudan 3/8 06 B2-11 çift sıra dişli ile değiştiremezsiniz. Çift sıra dişli, çok daha geniş bir yapıya sahip olduğundan, mevcut sisteminizde zincir, mil ve yataklama konumlarında revizyonlar yapmanız gerekebilir. Ayrıca, 06B-1 zincir yerine mutlaka 06B-2 çift sıra zincir kullanmanız şarttır. Bu geçiş, sisteminizin yük taşıma kapasitesini artırmak için yapılsa da, detaylı bir mühendislik incelemesi gerektirir.
3/8 11 Dişli Zincir Dişli (06-B1-11 için verilen değerler baz alınarak, B2-11 için benzer diş geometrisi geçerlidir) temel ölçüleri şunlardır:
Bu ölçüler, dişli oranları ve kinematik hesaplamalarınız için temel referans noktalarıdır. Çift sıra olması nedeniyle genişlik ölçüsü tek sıraya göre daha fazla olacaktır.
Mermak CNC'nin ısıl işlem görmüş yüksek alaşımlı çelikten üretilen dişlileri, yüksek aşınma direncine sahiptir. Erken aşınma veya uzama sorunları genellikle yanlış zincir seçimi, yetersiz/yanlış yağlama, yanlış gerginlik ayarı, mil ayarsızlığı veya aşırı yükten kaynaklanır. Öncelikle bu faktörleri kontrol etmenizi öneririz. Eğer sorun devam ederse, teknik servisimizle iletişime geçerek detaylı inceleme talep edebilirsiniz.
3/8 06 B2-11 çift sıra zincir dişlisi, tek sıralı muadillerine göre daha stabil bir yapı sunar ve yüksek hızlı uygulamalarda daha iyi performans gösterebilir. Çift sıra zincirler, yükü daha geniş bir alana yaydığı için titreşimi bir miktar sönümleyebilir. Ancak, aşırı titreşimli uygulamalarda ek sönümleme elemanları veya özel kaplinler kullanılması gerekebilir. Doğru montaj ve gerginlik ayarı, titreşimi minimize etmede anahtar rol oynar.
Yüksek alaşımlı çelikten üretilmiş olmasına rağmen, aşırı nemli veya korozif ortamlarda ek yüzey koruma (pasivasyon, kaplama) gerektirebilir. Tozlu ortamlarda ise düzenli temizlik ve uygun yağlama sistemi (tozun yağa karışmasını engelleyen) hayati öneme sahiptir. Yüksek sıcaklıklar dişlinin fiziksel özelliklerini direkt etkilemez, ancak yağlama yağının viskozitesini düşürebilir, bu yüzden uygun yüksek sıcaklık yağları kullanılması şarttır.
Evet, Mermak CNC olarak 3/8 Zincir Dişli çeşitlerini geniş bir yelpazede sunmaktayız. Verilen bilgiye göre tek sıralı 06-B1-10 ila 06-B1-40 arası dişliler stoklarımızda mevcuttur. Çift sıra 06 B2-11 modeline ek olarak, farklı diş sayılarına sahip çift sıra dişliler için stok durumunu veya özel imalat seçeneklerini öğrenmek için doğrudan satış ekibimizle iletişime geçebilirsiniz. Standart ürünler aynı gün kargoya verilmektedir.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. 3/8 Zincir Dişli 06 B2-11, üretim hatalarına karşı standart Mermak CNC garanti koşulları altındadır. Herhangi bir arıza veya üretim hatası durumunda teknik servis ekibimizle iletişime geçmeniz yeterlidir. Uzman ekibimiz, sorunu tespit edip en kısa sürede çözüm üretmek için size destek olacaktır. Garanti detayları için satış sözleşmenizi veya web sitemizdeki garanti koşullarını inceleyebilirsiniz.
İlk çalıştırmadan önce zincir gerginliğinin doğru ayarlandığından emin olun. Genellikle, zincirin serbest uzunluğunun %2 ila %4'ü kadar bir sarkma idealdir. Aşırı gerginlik yataklara yük bindirir ve aşınmayı artırır; gevşek zincir ise atlama ve titreşime neden olur. Dişliler ve zincir aynı eksende olmalı, hizalama kontrolü yapılmalıdır. İlk çalıştırmada düşük hızda ve yüksüz olarak sistemin pürüzsüz çalıştığını gözlemleyin, ardından kademeli olarak yükü artırın ve yağlamanın yeterli olup olmadığını kontrol edin.
Dişlinin mil üzerine zarar vermeden monte edilmesi için genellikle bir çektirme veya pres aparatı kullanılması önerilir, özellikle sıkı geçme toleransı varsa. Çekiç gibi darbeli aletlerden kaçınılmalıdır, bu mil yatağına veya dişlinin kendisine zarar verebilir. Montajdan önce mil ve dişli göbeğinin temiz ve yağsız olduğundan emin olun. Gerekirse, montajı kolaylaştırmak için dişli hafifçe ısıtılabilir (maksimum 100-120°C).
