3/8 Zincir Dişli Çeşitleri 16-b1-10 ila 16-b1-40 Arası

3/8 Zincir Dişli Çeşitleri Isıl İşlem Görmüş ve Yüksek Alaşımlı Çeliklerden Üretilmiştir. Ham Ürünler ile Fiyatları Rekabetçi Olan Zincir Dişlilerimiz Stoklarımızda Mevcut Olup Aynı Gün Kargo Edilmektedir.





3/8" 10 Diş Zincir Dişli Isıl İşlemli 06-B1-10

• Diş Sayısı (Z): 10
• Diş Üstü Çapı (da): 34.0 mm
• Bölüm Dairesi Çapı (do): 30.82 mm
• Diş Dibi Çapı (df): 26.46 mm

3/8" 11 Diş Zincir Dişli Isıl İşlemli 06-B1-11

• Diş Sayısı (Z): 11
• Diş Üstü Çapı (da): 37.0 mm
• Bölüm Dairesi Çapı (do): 33.81 mm
• Diş Dibi Çapı (df): 27.46 mm

3/8" 12 Diş Isıl İşlemli Zincir Dişli 06-B1-12

• Diş Sayısı (Z): 12
• Diş Üstü Çapı (da): 40.0 mm
• Bölüm Dairesi Çapı (do): 36.80 mm
• Diş Dibi Çapı (df): 30.45 mm

3/8" 13 Diş Zincir Dişli Isıl İşlemli 06-B1-13

• Diş Sayısı (Z): 13
• Diş Üstü Çapı (da): 43.0 mm
• Bölüm Dairesi Çapı (do): 39.80 mm
• Diş Dibi Çapı (df): 33.45 mm

3/8" 14 Diş Zincir Dişli Isıl İşlemli  06-B1-14

• Diş Sayısı (Z): 14
• Diş Üstü Çapı (da): 46.3 mm
• Bölüm Dairesi Çapı (do): 42.80 mm
• Diş Dibi Çapı (df): 36.46 mm

3/8" 15 Diş Zincir Dişli Isıl İşlemli  06-B1-15

• Diş Sayısı (Z): 15
• Diş Üstü Çapı (da): 49.3 mm
• Bölüm Dairesi Çapı (do): 45.81 mm
• Diş Dibi Çapı (df): 39.46 mm

3/8" 16 Diş Zincir Dişli Isıl İşlemli  06-B1-16

• Diş Sayısı (Z): 16
• Diş Üstü Çapı (da): 52.3 mm
• Bölüm Dairesi Çapı (do): 48.82 mm
• Diş Dibi Çapı (df): 42.47 mm

3/8" 17 Diş Zincir Dişli Isıl İşlemli  06-B1-17

• Diş Sayısı (Z): 17
• Diş Üstü Çapı (da): 55.3 mm
• Bölüm Dairesi Çapı (do): 51.84 mm
• Diş Dibi Çapı (df): 45.49 mm

3/8" 18 Diş Zincir Dişli Isıl İşlemli  06-B1-18

• Diş Sayısı (Z): 18
• Diş Üstü Çapı (da): 58.3 mm
• Bölüm Dairesi Çapı (do): 54.85 mm
• Diş Dibi Çapı (df): 48.50 mm

3/8" 19 Diş Zincir Dişli Isıl İşlemli  06-B1-19

• Diş Sayısı (Z): 19
• Diş Üstü Çapı (da): 61.3 mm
• Bölüm Dairesi Çapı (do): 57.87 mm
• Diş Dibi Çapı (df): 51.52 mm

3/8" 20 Diş Zincir Dişli Isıl İşlemli  06-B1-20

• Diş Sayısı (Z): 20
• Diş Üstü Çapı (da): 64.3 mm
• Bölüm Dairesi Çapı (do): 60.89 mm
• Diş Dibi Çapı (df): 54.54 mm

3/8" 21 Diş Zincir Dişli Isıl İşlemli  06-B1-21

• Diş Sayısı (Z): 21
• Diş Üstü Çapı (da): 67.3 mm
• Bölüm Dairesi Çapı (do): 63.91 mm
• Diş Dibi Çapı (df): 57.70 mm

3/8" 22 Diş Zincir Dişli Isıl İşlemli  06-B1-22

• Diş Sayısı (Z): 22
• Diş Üstü Çapı (da): 70.1 mm
• Bölüm Dairesi Çapı (do): 66.93 mm
• Diş Dibi Çapı (df): 60.58 mm

3/8" 23 Diş Zincir Dişli Isıl İşlemli  06-B1-23

• Diş Sayısı (Z): 23
• Diş Üstü Çapı (da): 73.5 mm
• Bölüm Dairesi Çapı (do): 69.95 mm
• Diş Dibi Çapı (df): 63.50 mm

3/8" 24 Diş Zincir Dişli Isıl İşlemli  06-B1-24

• Diş Sayısı (Z): 24
• Diş Üstü Çapı (da): 77.0 mm
• Bölüm Dairesi Çapı (do): 72.97 mm
• Diş Dibi Çapı (df): 66.62 mm

3/8" 25 Diş Zincir Dişli Isıl İşlemli  06-B1-25

• Diş Sayısı (Z): 25
• Diş Üstü Çapı (da): 80.0 mm
• Bölüm Dairesi Çapı (do): 76.00 mm
• Diş Dibi Çapı (df): 69.65 mm

3/8" 26 Diş Zincir Dişli Isıl İşlemli  06-B1-26

• Diş Sayısı (Z): 26
• Diş Üstü Çapı (da): 83.0 mm
• Bölüm Dairesi Çapı (do): 79.02 mm
• Diş Dibi Çapı (df): 72.72 mm

3/8" 27 Diş Zincir Dişli Isıl İşlemli  06-B1-27

• Diş Sayısı (Z): 27
• Diş Üstü Çapı (da): 86.0 mm
• Bölüm Dairesi Çapı (do): 82.05 mm
• Diş Dibi Çapı (df): 75.70 mm

3/8" 28 Diş Zincir Dişli Isıl İşlemli  06-B1-28

• Diş Sayısı (Z): 28
• Diş Üstü Çapı (da): 89.0 mm
• Bölüm Dairesi Çapı (do): 85.07 mm
• Diş Dibi Çapı (df): 78.72 mm

3/8" 29 Diş Zincir Dişli Isıl İşlemli  06-B1-29

• Diş Sayısı (Z): 29
• Diş Üstü Çapı (da): 92.0 mm
• Bölüm Dairesi Çapı (do): 88.10 mm
• Diş Dibi Çapı (df): 81.75 mm

3/8" 30 Diş Zincir Dişli Isıl İşlemli  06-B1-30

• Diş Sayısı (Z): 30
• Diş Üstü Çapı (da): 94.7 mm
• Bölüm Dairesi Çapı (do): 91.12 mm
• Diş Dibi Çapı (df): 84.77 mm

3/8" 31 Diş Zincir Dişli Isıl İşlemli  06-B1-31

• Diş Sayısı (Z): 31
• Diş Üstü Çapı (da): 98.3 mm
• Bölüm Dairesi Çapı (do): 94.15 mm
• Diş Dibi Çapı (df): 87.80 mm

3/8" 32 Diş Zincir Dişli Isıl İşlemli  06-B1-32

• Diş Sayısı (Z): 32
• Diş Üstü Çapı (da): 101.3 mm
• Bölüm Dairesi Çapı (do): 97.18 mm
• Diş Dibi Çapı (df): 90.83 mm

3/8" 33 Diş Zincir Dişli Isıl İşlemli  06-B1-33

• Diş Sayısı (Z): 33
• Diş Üstü Çapı (da): 104.3 mm
• Bölüm Dairesi Çapı (do): 100.20 mm
• Diş Dibi Çapı (df): 93.88 mm

3/8" 34 Diş Zincir Dişli Isıl İşlemli  06-B1-34

• Diş Sayısı (Z): 34
• Diş Üstü Çapı (da): 107.3 mm
• Bölüm Dairesi Çapı (do): 103.23 mm
• Diş Dibi Çapı (df): 96.85 mm

3/8" 35 Diş Zincir Dişli Isıl İşlemli  06-B1-35

• Diş Sayısı (Z): 35
• Diş Üstü Çapı (da): 110.4 mm
• Bölüm Dairesi Çapı (do): 106.26 mm
• Diş Dibi Çapı (df): 99.91 mm

3/8" 36 Diş Zincir Dişli Isıl İşlemli  06-B1-36

• Diş Sayısı (Z): 36
• Diş Üstü Çapı (da): 113.4 mm
• Bölüm Dairesi Çapı (do): 109.29 mm
• Diş Dibi Çapı (df): 102.94 mm

3/8" 37 Diş Zincir Dişli Isıl İşlemli  06-B1-37

• Diş Sayısı (Z): 37
• Diş Üstü Çapı (da): 116.4 mm
• Bölüm Dairesi Çapı (do): 112.32 mm
• Diş Dibi Çapı (df): 105.97 mm

3/8" 38 Diş Zincir Dişli Isıl İşlemli  06-B1-38

• Diş Sayısı (Z): 38
• Diş Üstü Çapı (da): 119.5 mm
• Bölüm Dairesi Çapı (do): 115.34 mm
• Diş Dibi Çapı (df): 108.99 mm

3/8" 39 Diş Zincir Dişli Isıl İşlemli  06-B1-39

• Diş Sayısı (Z): 39
• Diş Üstü Çapı (da): 122.5 mm
• Bölüm Dairesi Çapı (do): 118.37 mm
• Diş Dibi Çapı (df): 112.02 mm

3/8" 40 Diş Zincir Dişli Isıl İşlemli  06-B1-40

• Diş Sayısı (Z): 40
• Diş Üstü Çapı (da): 125.5 mm
• Bölüm Dairesi Çapı (do): 121.40 mm
• Diş Dibi Çapı (df): 115.05 mm

06-B1 Serisi Zincir Dişliler: Endüstriyel İhtiyaçlarınıza Mükemmel Çözümler

Endüstriyel makinelerin kalbinde yer alan zincir dişliler, güç aktarımının ve hareketin vazgeçilmez elemanlarıdır. 06-B1 serisi zincir dişliler, geniş diş sayısı aralığıyla her tür endüstriyel uygulamaya uygun çözümler sunar. Bu seri, 06-B1-10'dan başlayarak 06-B1-40'a kadar geniş bir aralığı kapsar, her bir dişli özel olarak tasarlanmıştır ve mükemmel işlevsellik sunar.

06-B1-10 Zincir Dişli: Kompakt Güç

06-B1-10 modeli, 10 diş sayısı ile başlar ve kompakt yapısıyla küçük ve orta ölçekli makineler için idealdir. Bu modelin diş üstü çapı 31.0 mm, bölüm dairesi çapı 27.85 mm ve diş dibi çapı 21.50 mm'dir. Bu ölçüler, yüksek tork kapasitesini ve uzun ömürlü kullanımı garanti eder.

06-B1-20 Zincir Dişli: Orta Ölçekli İşlemler için

06-B1-20, orta ölçekli uygulamalar için mükemmeldir. Bu modelin diş sayısı 20'dir ve daha geniş bir çap aralığına sahiptir. Genellikle daha büyük makinelerde ve daha ağır işlemlerde kullanılır.

06-B1-30 ve Üstü: Ağır Sanayi için Güçlü Çözümler

06-B1-30 ve üstü modeller, ağır sanayi uygulamalarına yöneliktir. Bu modellerde diş sayısı arttıkça, dişliler daha büyük ve güçlü hale gelir. 06-B1-40 modeli gibi üst sınırdaki dişliler, en zorlu iş koşullarında bile mükemmel performans gösterir.

Uygulama Alanları

06-B1 serisi zincir dişliler, otomasyon sistemlerinden konveyör bantlarına, gıda işleme makinelerinden tekstil üretimine kadar çok çeşitli alanlarda kullanılır. Bu dişlilerin her biri, dayanıklılık, güçlü tork kapasitesi ve uzun ömür gibi özellikleriyle endüstriyel gereksinimleri karşılamak üzere tasarlanmıştır.

Kalite ve Dayanıklılık

Her bir 06-B1 zincir dişlisi, yüksek kaliteli malzemelerden üretilir ve isıl işlem görerek ekstra dayanıklılık kazanır. Bu işlemler, dişlilerin aşınma direncini artırır ve uzun süreli kullanım sağlar.

Özelleştirme ve Seçenekler

06-B1 serisi, çeşitli özelleştirme seçenekleri sunar. Farklı diş sayıları ve ölçüler, her türlü endüstriyel ihtiyaca uyum sağlar. Ayrıca, özel siparişlerle müşteri ihtiyaçlarına göre özelleştirilmiş çözümler de sunulabilmektedir.



Zincir Dişlilerin Önemi ve Seçimi

Zincir dişliler, endüstriyel sürücü ve konveyör zincir sistemlerinin temel parçalarıdır. Doğru zincir dişlisinin seçimi, zincir sürücü/konveyör sistemlerinin kaymasını, atlamasını, sıkışmasını veya erken bozulmasını önler. Zincir dişlilerin seçiminde dikkate alınması gereken en önemli özellikler, boyut, çap, diş genişliği ve derinliği gibi faktörlerdir. Yanlış seçilen bir zincir dişlisi, aşınma ve dişlerin kırılması gibi sorunlara yol açabilir. Doğru seçilen zincir dişlileri ise uzun süre dayanıklılık gösterir.

06-B1-10'dan 06-B1-40'a Zincir Dişlileri

Bu serideki dişliler, tarım ve çiftçilik ekipmanlarından otomotiv ekipmanlarına, zincirle çalışan makinelere ve güç aktarım ekipmanlarına kadar geniş bir uygulama yelpazesi sunar. Ayrıca, bisikletler ve motosikletler gibi araçlarda da kullanılırlar.

06-B1-10 modeli, 10 diş sayısına sahip kompakt bir yapıya sahiptir ve küçükten orta ölçekli makineler için uygundur. Diğer yandan, 06-B1-40 modeli gibi daha büyük diş sayısına sahip modeller, daha büyük ve güçlü yapılarıyla ağır sanayi uygulamaları için idealdir.

Zincir Dişli Türleri ve Uygulamaları

Zincir dişliler farklı tiplerde olabilir:

• Çift Görevli Dişliler: İki diş setine sahip olup, bir set aşındığında zincirler yeni diş setine ilerleyebilir.
• Avcı Diş: Eşit olmayan diş sayısına sahip olup, her dönüşte yeni bir diş setiyle etkileşime girerler, böylece diğer türlerden daha uzun ömürlüdürler.
• Segmental Jant Dişliler: Kemer veya diğer endüstriyel ayarlamalarda maliyetli duraklamaları azaltmaya yardımcı olur.
• Çok Sıralı Dişliler: Daha fazla tork ve güç gerektiren yerlerde kullanılır.
• Hızlı Bağlantılı Dişliler: Yüksek çalışma yükleri için kullanılır ve bazıları ters montaj işlevine sahiptir.
• Boşta Dişliler: Uzun zincir uzunluklarında sarkmayı önlemek için kullanılır.

Zincir Dişlisi Seçimi İçin Önemli Özellikler

• Dişli Tipi: Farklı tipler farklı uygulamalara izin verir.
• Çaplar: Zincirin düzgün çalışması için önemlidir.
• Diş Sayısı: Zincir dişlisinin çevresindeki toplam diş sayısıdır.
• Bore Boyutu: Zincir dişlisinin merkezindeki deliğin çapıdır.

Zincir Dişlisi ve Dişli Arasındaki Farklar

Zincir dişlileri ve dişliler, makinelerde güç aktarımında kullanılan benzer tekerlek şekilli parçalardır. Ancak, dişliler birbirine bağlanarak hareketi aktarırken, zincir dişlileri doğrudan bir zincir veya kayışla etkileşime girer.





Ürün Barkod No= 8692024004946

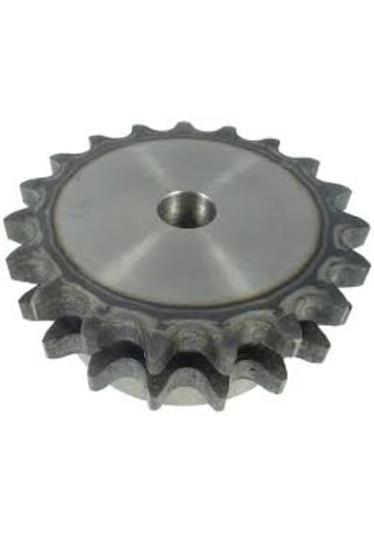

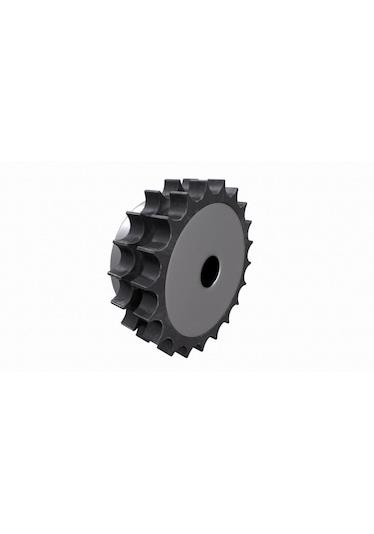

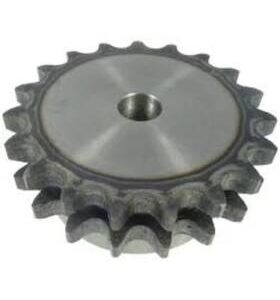

3/8 Zincir Dişli 06 B2-12 Çift Sıra Çeşitleri

3/8 Zincir Dişli 06 B2-12 Çift Sıra Ürünü 68,62 TL Fiyatla %35 İndirim yapılmış halde kdv dahil olarak faturalı ve garantili şekilde Mermak CNC Otomasyon şirketimiz internet sitesi üzerinden Türkiye’nin tüm illerine kargo edilmektedir. Ayrıca Fabrikamız Ankara Uzay Sanayi Bölgesi’nde HAB Osb bulunmakta olup ürünlerimizi İletişim Bölümünde bulunan adresimizdende alabilirsiniz. Binlerce ürün stoklarımızda mevcut olup kargolarımız entegrasyon sistemlerimiz sayesinde otomatik takip edilmekte olup en iyi şekilde paketlenmekte ve kaybolma zarar görmeye karşı kaskolanmaktadır. Daha detaylı bilgi için firmamızı “Hakkımızda” bölümünden tanıyabilirsiniz. Aynı üründen toplu alım yapacak üretici ve satıcı firmalar ek iskonto için whatsapp üzerinden iletişe geçebilirler.
