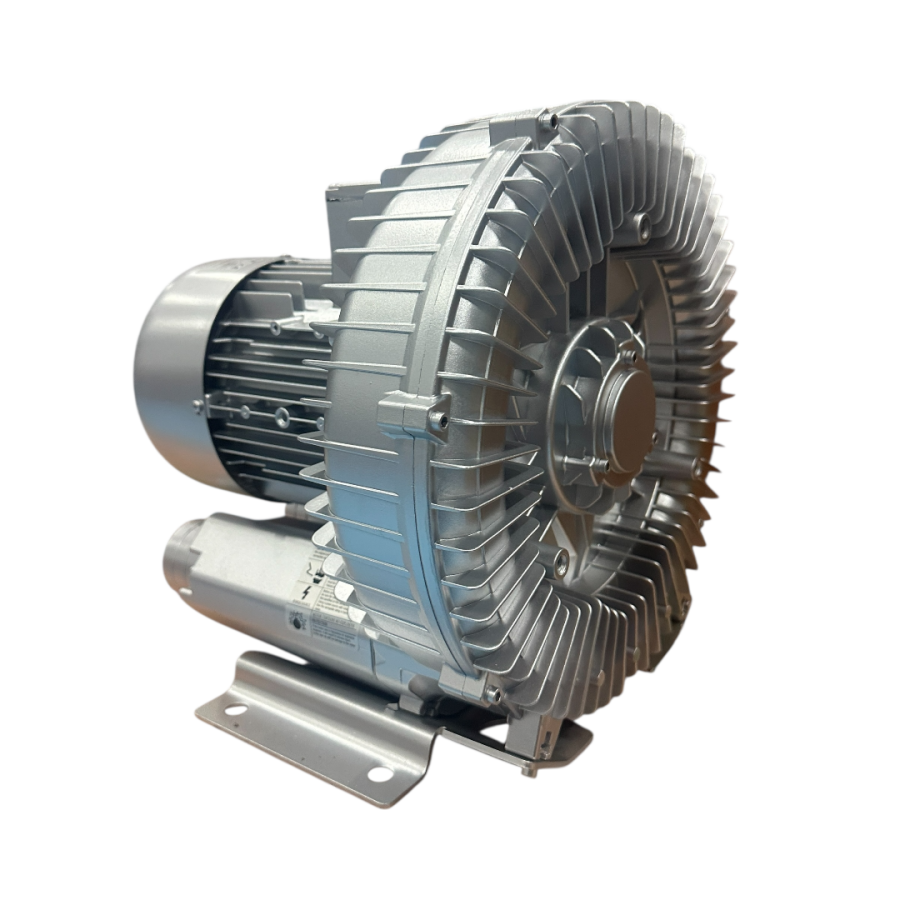

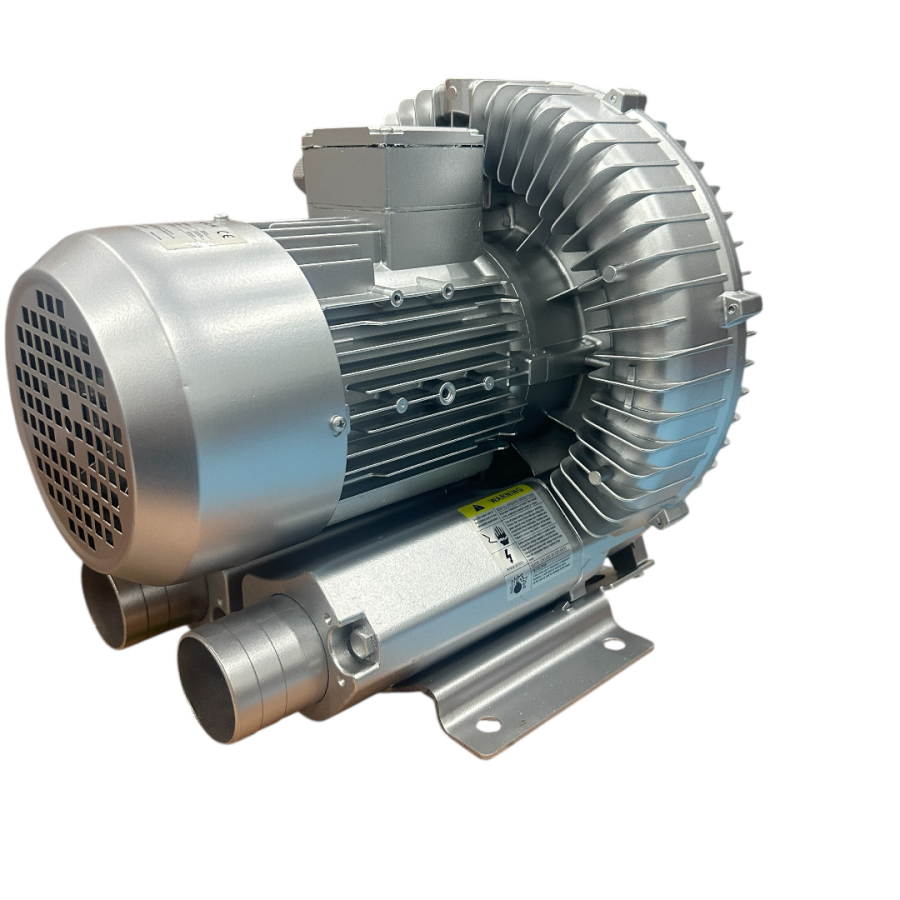

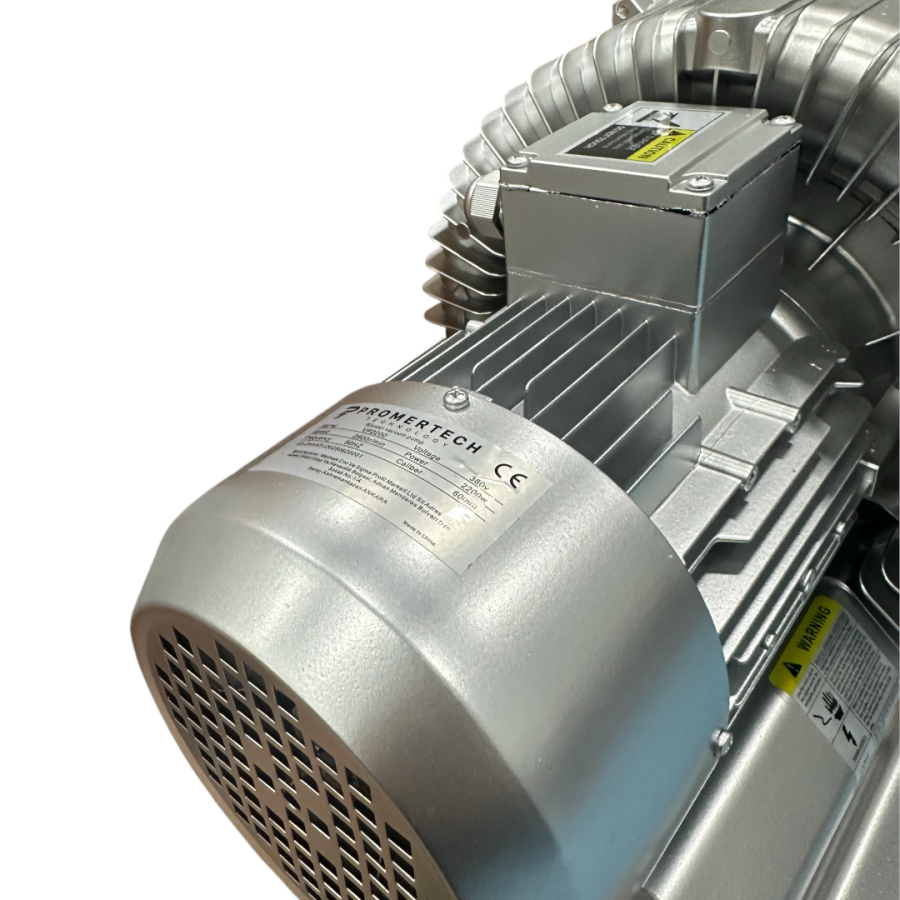

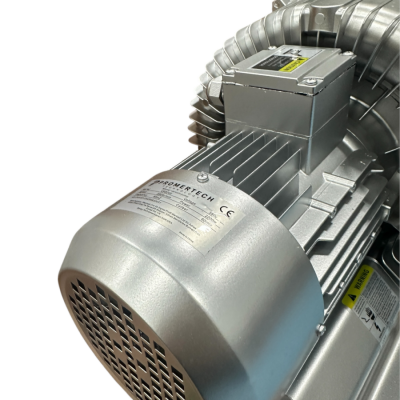

2,2 Kw 270 M3/h Blower Vakum Pompa Motoru

? 2,2 Kw 270 M3/h Blower Vakum Pompa Motoru VP2200 kaç volt
VP2200 voltaj bilgisi
VP2200 besleme gerilimi
2,2 kw vakum pompası çalışma voltajı
2,2 kw blower motoru kaç volt
2,2 Kw 270 M3/h Blower Vakum Pompa Motoru VP2200, 220/380 Volt ile çalışabilen bir üründür. Yani hem 220V hem 380V şebekede kullanılabilir.

Detaylı bilgi:
Bu motorun teknik özelliklerinde besleme voltajı 220/380 V olarak belirtilmiştir. Yani uygun bağlantı ve şebeke koşullarında hem 220V (genellikle üç faz) hem de 380V ile çalıştırılabilir. Elektrik bağlantısı yapılırken mutlaka uygun termik koruma kullanılmalı ve bağlantı şeması dikkate alınmalıdır. Montaj ve devreye alma sırasında ürünün teknik dokümanında belirtilen tüm güvenlik ve montaj adımlarına uyulmalıdır.

Fiyat ve stok için cnc-marketi.com üzerinden kontrol ediniz.

? 220 (v) invertörler için düşük gerilim koruması, 180Volt DC bus voltajı altına düştüğünde tetiklenir. Bu seviye, F5.02 (Under voltage protection level) parametresi ile ayarlanabilir.

? 220 (v) invertörler için aşırı gerilim koruma seviyesi F5.04 (Overvoltage limit level) parametresi ile ayarlanır. Bu değer, invertörün DC bus geriliminin güvenli üst limitini tanımlar.

? Aşırı akım hatası genellikle hızlanma süresinin (F0.10) çok kısa olmasından kaynaklanır. Hızlanma süresini uzatın. Eğer sorun devam ederse motor nominal akımının (F4.02) doğru girildiğinden emin olun.

? Esnek hortum kullanmak, pompanın neden olduğu titreşim ve mekanik stresi CNC makinesinin hassas mekanik aksamına (mili, lineer kızaklar) iletmesini önler, bu da işleme kalitesini ve makine ömrünü korur.

? İnvertörün F4.02 (Motor rated current) parametresinin doğru girildiğinden ve F5.01 (Motor overload protection coefficient) parametresinin \%100'de olduğundan emin olun. Bu, motoru nominal akımına göre korur.

? Akım dalgalanması varsa, invertörün F0.15 (Carrier frequency setting) değerini değiştirerek veya V/F eğrisi ayarlarını gözden geçirerek motor akımı dengesi iyileştirilebilir.

? Blower pompalar yüksek debi nedeniyle gürültülüdür (tipik 75{dB} \sim 85{dB}). Gürültüyü kontrol altına almak için pompa ile CNC tablası arasına esnek bağlantılar ve titreşim önleyici kauçuk ayaklar kullanılmalıdır.

? Blower pompalar, yüksek debi kapasiteleri sayesinde, gözenekli malzemelerden kaynaklanan hava sızıntılarını hızla telafi edebilir. Bu, işleme sırasında parçanın kaymasını önleyen ve tutma kuvveti sürekliliği sağlayan en önemli operasyonel avantajdır.

? Motor, ısı dağılımını maksimize etmek için dikey konumda ve yeterli hava sirkülasyonu olan bir alanda monte edilmelidir. Montaj ortamı sıcaklığı 40^{\circ}{C}'nin altında olmalı, tozsuz ve nemsiz bir ortam sağlanmalıdır.

? Enerji tüketimini düşürmek ve verimliliği artırmak için invertörün F0.15 (Carrier frequency setting) parametresi düşürülmelidir. Ayrıca Basit Vektör Kontrol modu, motor akımını optimize ederek gereksiz güç harcamasını engeller.

? CNC'den invertöre pompanın çalışması için koşu komutu (FWD/REV), durdurulması için ise durma komutu (STOP) veya koşu komutunun kesilmesi sinyalleri gönderilmelidir. Bu sinyaller, invertörün Dijital Giriş (DI) terminallerine atanır ve genellikle optik izolasyon ile korunur.

? Basınç izleme için kullanılan analog vakum sensörleri (genellikle 0 10{V} veya 4 20{mA} çıkışlı) invertörün Analog Giriş (AI) terminaline (AI ve GND veya AI1/AI2 ve GND) bağlanmalıdır. Bu geri besleme, invertörün PID kontrolü için referans değeri sağlar.

? Termal aşırı yük koruması, invertörün F5.01 (Motor overload protection coefficient) parametresi ile ayarlanır. Bu parametre, motorun nominal akımına göre ayarlanarak (genellikle \%100 nominal akıma karşılık gelir) motoru aşırı yüklenmeye karşı elektronik olarak korur. Bu, motorun aşırı ısınmasını önleyen hayati bir güvenlik önlemidir.

? Blower pompalar, yağsız ve temassız çalıştığı için yağ değişimi gerektirmez. Temel bakım, hava filtrelerinin düzenli kontrolü ve temizliğidir. Filtrelerin tıkanması, pompanın 270{m}^{3}/{h} nominal debisini hızla düşürür ve motorun aşırı yüklenmesine neden olabilir. Ek olarak, titreşimi önlemek için motor yataklarının periyodik kontrolü ve greslenmesi önemlidir.

? 2.2{kW} motor için hızlanma süresi (F0.10), kalkış akımını ve şebeke üzerindeki stresi sınırlamak amacıyla 5{s} 15{s} aralığında ayarlanmalıdır. Bu yumuşak kalkış, pompanın mekanik aksamındaki aşınmayı azaltır ve motorun ve sürücünün ömrünü uzatır, aşırı akım (overcurrent) arızalarını minimize eder.

? Pompanın motorunu ve blower ünitesini talaş, toz ve nemden korumak için emiş hattına yüksek debiye uygun kaba filtre ve çek valf (check valve) entegre edilmelidir. Çek valf, pompanın ani durması durumunda vakum kaybını önlemek için hattaki vakumun geriye kaçmasını engeller. Filtrelerin düzenli temizliği, pompanın nominal debisini korumak için zorunludur.

? İnvertör kullanmanın en büyük teknik faydası, pompanın hızını ve debisini CNC makinesinin anlık ihtiyacına göre ayarlayabilmesidir. Bu dinamik kontrol, rölanti sürelerinde motoru yavaşlatarak büyük enerji tasarrufu sağlar, motorun yumuşak kalkış/duruşunu garanti eder ve motoru aşırı akım şoklarından korur, bu da mekanik bileşenlerin ömrünü uzatır.

? 2.2{kW} gücündeki motorlar, stabil ve verimli çalışma için genellikle üç faz 380{V} ile beslenir. Tek faz 220 (v) şebekeden beslenecekse, bu gücü kaldırabilen 2.2{kW} veya 3.7{kW} gücünde bir 2T serisi (220V girişli) invertör (örneğin K10 veya H901 serisi) kullanılması gerekir. İnvertör ile sürmek, enerji optimizasyonu ve yumuşak kalkış sağlar.

? Blower pompaları, havayı bir türbin veya fan sistemi aracılığıyla yüksek hacimde hareket ettiren dinamik pompalardır. Bu tasarım, atmosferik basınç ile vakum hattı arasında büyük bir basınç farkı yaratmak yerine, yüksek hacimli hava akışı (yüksek debi) oluşturur. Bu, gözenekli malzemelerden kaynaklanan sızıntıların anlık olarak telafi edilmesini mümkün kılarak tutma kuvvetinin korunmasını sağlar. Çalışma prensibi, hava akış hızına dayanır.

? 2.2{kW} gücündeki bu blower, orta ölçekli ve büyük formatlı CNC makinelerinin vakum tablolarında mükemmel performans sergiler. 270{m}^{3}/{h} gibi yüksek bir debi, ahşap, MDF veya plastik gibi gözenekli ve sızıntı eğilimi yüksek malzemelerle çalışırken sistemdeki hava kaçaklarını hızlıca telafi etmek için kritik öneme sahiptir. Bu, özellikle hassas işleme süreçlerinde parçanın kaymasını önlemek adına güçlü ve sürekli bir tutma kuvveti sağlamada önemli bir avantaj sunar.

? 2,2 Kw 270 M3/h Blower Vakum Pompa Motoru teknik özellikleri
VP2200 blower vakum pompası kullanım alanları
VP2200 blower vakum pompası çalışma prensibi
2,2 Kw 270 M3/h Blower Vakum Pompa Motoru Teknik Özellikleri ve Kullanımı

Teknik Özellikler:
- Model: RB 530-7AH36
- Güç: 2,2 kW (50 Hz) / 2,55 kW (60 Hz)
- Voltaj: 220/380 V
- Akım: 9,7 A / 5,6 A (50 Hz), 10,3 A / 6,0 A (60 Hz)
- Frekans: 50/60 Hz
- Dönüş Hızı: 2850 rpm (50 Hz), 3460 rpm (60 Hz)
- Debi: 270 m³/h (50 Hz), 330 m³/h (60 Hz)
- Maksimum Vakum: -220 / +230 mbar (50 Hz), -230 / +210 mbar (60 Hz)
- Koruma Sınıfı: IP55
- Ağırlık: 26 kg
- Üretim Tarihi: 2023

Kullanım Alanları:
- CNC router vakum tablalarında malzeme sabitleme
- Endüstriyel üretim hatlarında hava taşıma ve vakum uygulamaları
- Su arıtma tesislerinde hava/gaz transferi
- Ambalaj ve paketleme makinelerinde vakum işlemleri
- Gıda, kimya, medikal ve otomotiv sektörlerinde genel vakum ve hava üfleme uygulamaları

Çalışma Prensibi:
Bu blower vakum pompası, elektrik motoru ile çalışan tek türbinli bir cihazdır. Hava, yüksek devirli fan ile emilerek çıkış hattına aktarılır. Vakum veya pozitif basınç oluşturmak için kullanılır. CNC vakum tablalarında, özellikle MDF gibi geçirgen malzemelerde yüksek debi ile yüzeyde tutuş sağlar. Vakum seviyesi ve debi, uygulamanın ihtiyacına göre belirlenir. Blowerlar yağsız çalışır, bakım ihtiyacı düşüktür ve uzun süreli kullanıma uygundur.

Montaj ve Kullanımda Dikkat Edilmesi Gerekenler:
1. Vakum giriş hattına mutlaka temiz hava filtresi takılmalıdır.
2. Blower içerisine sıvı veya partikül girişi engellenmelidir.
3. Asidik ve bazik ortamlarda çalıştırılmamalıdır.
4. Yüksek sıcaklık ve nemden korunmalıdır.
5. Boru çapı ve uzunluğu, debi kaybını önleyecek şekilde seçilmelidir.
6. Elektrik bağlantısı yapılırken uygun termik koruma kullanılmalıdır.
7. Çalışırken blower’a dokunulmamalı, iş güvenliği önlemleri alınmalıdır.
8. Boru sistemi blower’dan bağımsız olarak sabitlenmeli, ağırlık blower’a bindirilmemelidir.
9. Montajda ani çap değişimlerinden ve keskin boru kavislerinden kaçınılmalıdır.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
