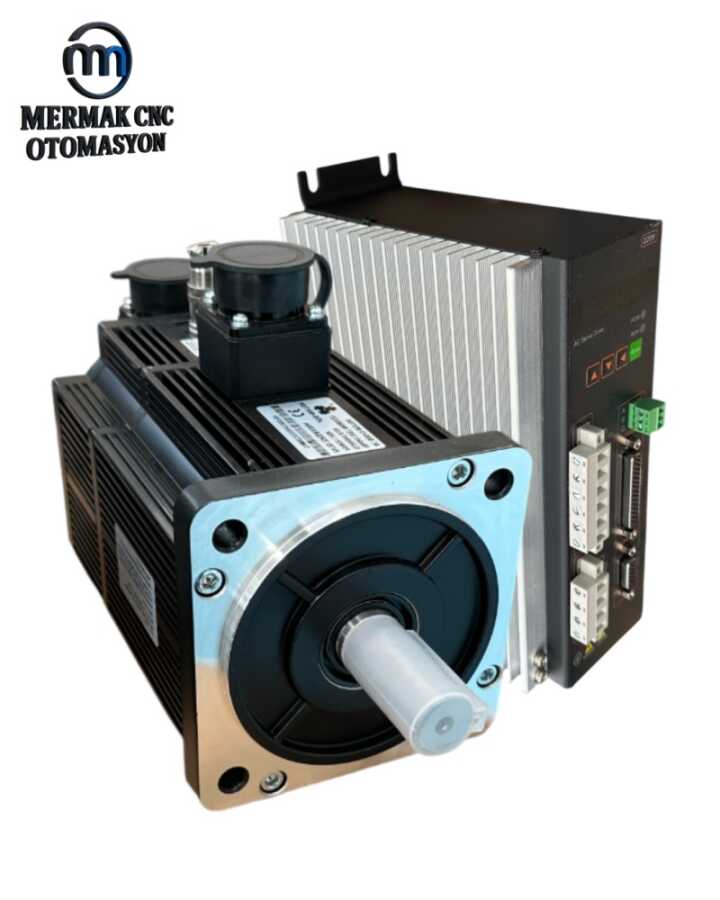

1.8kW Frenli Servo Motor Seti (110ST-M06030Z1 + T3a-L30F-RABF)
Günümüz endüstriyel otomasyon sistemlerinde, hareket kontrolünün hassasiyeti, hızı ve güvenilirliği kritik öneme sahiptir. Bu bağlamda, 1.8kW Frenli Servo Motor Seti (110ST-M06030Z1 + T3a-L30F-RABF), yüksek tork ve dinamik tepki gerektiren uygulamalar için özel olarak tasarlanmış bir çözümdür. 110ST-M06030Z1 motor kodu, motorun fiziksel ve elektriksel özelliklerini detaylandırırken, T3a-L30F-RABF sürücü kodu ise motorla mükemmel uyum sağlayan, gelişmiş kontrol algoritmalarına sahip sürücüyü ifade eder. Modern üretim hatlarından robotik sistemlere, CNC makinelerden paketleme ekipmanlarına kadar geniş bir yelpazede, milimetrik hassasiyetle konumlandırma, tekrarlanabilirlik ve hızlı duruş-kalkış operasyonları sunar. Entegre fren mekanizması sayesinde, özellikle dikey eksenlerde veya güç kesintisi anında yükün güvenli bir şekilde tutulması gereken durumlarda ek bir güvenlik katmanı sağlar.
Öne Çıkan Avantajlar
- Yüksek Hassasiyet ve Konumlandırma Doğruluğu: Entegre yüksek çözünürlüklü enkoder sayesinde milimetrik ve tekrarlanabilir hareket kabiliyeti sunar, bu da kritik uygulamalarda üretim kalitesini artırır.
- Entegre Güvenlik Freni: Özellikle dikey eksen uygulamalarında veya acil duruş anlarında yükün istenmeyen hareketini engelleyerek operasyonel güvenliği ve ekipman bütünlüğünü sağlar.
- Üstün Dinamik Tepki ve Hızlanma: Düşük ataletli rotor tasarımı ve yüksek tork yoğunluğu ile hızlı duruş-kalkış ve ani hız değişimlerine anında tepki vererek çevrim sürelerini kısaltır.
- Enerji Verimliliği ve Düşük İşletme Maliyeti: Gelişmiş sürücü teknolojisi, frenleme anında enerji geri kazanımı ve optimize edilmiş motor verimi sayesinde uzun vadede enerji tüketimini minimize eder.
- Geniş Tork Bandı ve Yüksek Aşırı Yük Kapasitesi: Nominal torkunun üzerinde kısa süreli aşırı yük torku sağlayarak zorlu uygulamalarda bile kararlı performans sergiler, üretim duruşlarını engeller.
- Sağlam ve Uzun Ömürlü Yapı: Endüstriyel ortamlara dayanıklı malzemelerden üretilmiş olup, yüksek sıcaklık ve titreşim koşullarında bile uzun yıllar sorunsuz çalışma garantisi verir.
Teknik Özete Hızlı Bakış
- Motor Modeli: 110ST-M06030Z1
- Sürücü Modeli: T3a-L30F-RABF
- Güç Kapasitesi: 1.8 Kw (Kilowatt)
- Nominal Tork: 6 Nm (Newton metre)
- Nominal Hız: 3000 Rpm (Devir/dakika)
- Besleme Gerilimi: 220V AC (Tek Faz veya Üç Faz)
- Encoder: Artımsal Optik Enkoder, Yüksek Çözünürlüklü (2500 Ppr)
Detaylı Teknik Tablo
Nominal Çıkış Gücü
1.8 kW
Sürekli çalışma koşullarında motorun güvenli bir şekilde üretebileceği mekanik güç.
Nominal Tork
6.0 Nm
Motorun nominal hızda sürekli olarak üretebileceği döndürme kuvveti.
Maksimum Anlık Tork
18.0 Nm
Kısa süreli (genellikle 3 saniyeye kadar) pik yüklerde motorun üretebileceği maksimum tork değeri. Hızlanma ve yavaşlama anları için kritiktir.
Nominal Hız
3000 rpm
Motorun nominal güç ve torkta sürekli olarak dönebileceği hız.
Maksimum Hız
3500 rpm
Motorun kısa süreli olarak ulaşabileceği en yüksek dönüş hızı.
Enkoder Çözünürlüğü
2500 Ppr
Motor milinin her tam turu için üretilen darbe sayısı, konumlandırma hassasiyetini belirler.
Frenleme Torku
6.0 Nm
Frenin aktif olduğu durumda motor milini tutmak için uyguladığı statik tork. Yükün kaymasını önler.
Atalet Momenti
5.5 x 10-4 kg·m2
Motorun hız değişimine karşı gösterdiği direnç, sistem dinamiklerini etkiler.
Koruma Sınıfı
IP65
Toz girişine tamamen karşı korumalı ve düşük basınçlı su jetlerine karşı dayanıklı (motor gövdesi için).
Sürücü Haberleşme
RS485, CANopen
Endüstriyel ağlarla entegrasyonu sağlayan standart haberleşme protokolleri. T3a-L30F-RABF sürücü Pulse + Dir, CW/CCW ve Quadrature sinyal girişlerini de destekler.
Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır!
Endüstriyel Uygulama Alanları
- CNC İşleme Merkezleri: Freze, torna, lazer kesim ve taşlama makinelerinin eksen hareketlerinde yüksek hassasiyet ve hız kontrolü için idealdir.
- Robotik Sistemler: Endüstriyel robotların kol, bilek ve kavrama hareketlerinde dinamik tepki ve tekrarlanabilirlik sağlar.
- Paketleme Makineleri: Dolum, mühürleme, etiketleme ve paletleme gibi otomasyon süreçlerinde hızlı ve senkronize hareketler için kullanılır.
- Tekstil Makineleri: Dokuma, örme, iplik sarma ve kesim makinelerinde iplik gerginliği ve konumlandırma kontrolü.
- Malzeme Taşıma Sistemleri: Konveyör bantları, kaldırma platformları, depolama ve geri alma sistemlerinde yükün güvenli ve kontrollü hareketi.
- Plastik Enjeksiyon Makineleri: Kalıp açma/kapama ve enjeksiyon ünitesi hareketlerinde hassas konumlandırma ve hız kontrolü.
- Gıda ve İçecek Endüstrisi: Hijyenik ortamlarda dolum, kapaklama, etiketleme ve ambalajlama ekipmanlarında güvenilir otomasyon.
Montaj ve Kullanım Önerileri
- Mekanik Montaj: Motor milinin yüke hassas bir şekilde bağlanması, kaplin seçiminde esneklik ve hizalama toleranslarına riayet edilmesi yatak ömrünü uzatır. Z ekseni gibi dikey uygulamalarda, fren enerji kesildiğinde yükü sabitlemek için tasarlanmıştır; sürekli kaldırma kuvveti mekanik sistem (bilyalı vida, kayış, redüktör vb.) tarafından sağlanmalıdır.
- Kablolama: Motor ve sürücü arasındaki kablolamanın üretici standartlarına uygun, ekranlı ve gürültüden arındırılmış olmasına dikkat edilmelidir. Güç ve enkoder kabloları ayrı kanallardan geçirilerek elektromanyetik parazit (EMI) minimize edilmelidir. Kablolar uzatılacaksa, güç kabloları akıma uygun kesitte, enkoder kabloları ise sinyal bütünlüğünü koruyan ekranlı endüstriyel tipte seçilmelidir.
- Topraklama: Topraklama bağlantılarının sağlam ve düşük empedanslı olması, sistem güvenliği ve performans kararlılığı için vazgeçilmezdir.
- Parametre Ayarı: Sürücünün havalandırmasının yeterli olduğundan emin olunmalı, ortam sıcaklığı belirtilen sınırlar içinde tutulmalıdır. Frenli motorlarda frenin devreye girme ve çıkma süreleri ile ilgili sürücü parametreleri doğru ayarlanmalı, aşırı yüklenmeden kaçınılmalıdır. 110ST-M06030Z1 motor üzerindeki 24V DC fren, T3a-L30F-RABF sürücünün dahili fren kontrol çıkışı üzerinden otomatik olarak kontrol edilebilir. Titreşim veya ses oluşursa, genellikle mekanik boşluklar veya PID kazançlarının uygun ayarlanmamasından kaynaklanır; sürücü kazançlarının eksene özel optimize edilmesi ve mekanik yapının rijit olması bu durumu büyük ölçüde azaltır.
Teknik Uzman Notu
Mermak CNC olarak, endüstriyel otomasyonun kalbi olan hareket kontrol sistemlerinde en üst düzey performansı ve güvenilirliği sunmayı hedefliyoruz. Bu 1.8kW Frenli Servo Motor Seti (110ST-M06030Z1 + T3a-L30F-RABF), sektördeki en zorlu uygulamalar için bile tasarlanmış, mühendislik harikası bir üründür. Yüksek tork, hassas konumlandırma ve entegre güvenlik freni gibi özellikleriyle, üretim süreçlerinizde verimliliği artırırken, aynı zamanda operasyonel güvenliği de garanti altına alır. Mermak güvencesiyle sunulan bu set, sadece bir ürün değil, aynı zamanda işletmenizin geleceğine yapılan stratejik bir yatırımdır. Uzman ekibimiz, ürün seçimi, montaj ve satış sonrası destek konularında her zaman yanınızda olup, sistemlerinizin maksimum verimle çalışmasını sağlamak için teknik bilgi ve deneyimini sunmaktan gurur duyar. Performans ve güvenilirlikte sınırları zorlayan bu servo motor seti ile otomasyon projelerinizi bir üst seviyeye taşıyın.
1.8 Kw Frenli Servo Motor Seti 110ST-M06030Z1 T3A-L30F-RABF Hakkında Sıkça Sorulan Sorular
1.8 Kw Frenli Servo Motor Seti 110ST-M06030Z1 hangi besleme gerilimi ile çalışır?
110ST-M06030Z1 frenli servo motor ve T3A-L30F-RABF servo sürücü, 220V AC besleme gerilimi ile çalışır. Bu yapı, CNC ve otomasyon sistemlerinde yaygın olarak kullanılan elektrik altyapılarıyla tam uyumluluk sağlar.
Bu servo motor setindeki fren ne işe yarar?
Motor üzerinde bulunan elektromanyetik tutma freni, enerji kesildiği anda motor milini kilitleyerek eksenin sabitlenmesini sağlar. Özellikle Z ekseni gibi dikey uygulamalarda yükün aşağı düşmesini engelleyerek hem makine güvenliğini hem de operatör güvenliğini artırır.
Fren kaç volt ile çalışır, sürücü üzerinden kontrol edilebilir mi?
110ST-M06030Z1 motor üzerindeki fren 24V DC ile çalışır. T3A-L30F-RABF servo sürücü, dahili fren kontrol çıkışına sahiptir ve fren, sürücü parametreleri üzerinden otomatik olarak kontrol edilebilir. Harici röle veya ek kontrol devresine ihtiyaç duyulmaz.
1.8 kW güç seviyesi hangi uygulamalar için uygundur?
Bu set; CNC router Z eksenleri, hafif ve orta yükte lineer modüller, otomatik kapak ve kaldırma mekanizmaları, pick & place sistemleri ve hassas dikey hareket gerektiren otomasyon uygulamaları için idealdir.
Z ekseninde yük güvenliği açısından yeterli midir?
Evet. Fren, enerji kesildiğinde yükü sabitlemek amacıyla tasarlanmıştır. Sürekli kaldırma kuvveti mekanik sistem (bilyalı vida, kayış, redüktör vb.) tarafından sağlanmalıdır. Doğru mekanik oranlama ile hafif ve orta ağırlıktaki Z eksenlerinde güvenle kullanılabilir.
Servo motor kapalı döngü (closed-loop) mü çalışır?
Evet. Motor üzerinde bulunan encoder sayesinde sistem kapalı döngü kontrol prensibiyle çalışır. Bu yapı, pozisyonlama doğruluğunu artırır ve eksen kaçırma riskini ortadan kaldırır.
T3A-L30F-RABF sürücü Mach3 veya LinuxCNC ile uyumlu mu?
T3A-L30F-RABF servo sürücü; Pulse + Dir, CW/CCW ve Quadrature sinyal girişlerini destekler. Mach3, LinuxCNC ve birçok CNC kontrol kartı ile sorunsuz şekilde çalışabilir.
Motorun çalışırken ısınması normal midir?
Servo motorların çalışma sırasında belirli bir sıcaklığa ulaşması normaldir. Ancak sürekli nominal tork üzerinde çalışma, yanlış akım ayarları veya yetersiz havalandırma aşırı ısınmaya yol açabilir. Uygun parametre ayarları ve yeterli soğutma ile bu durum kontrol altına alınır.
Encoder hassasiyeti bu güç seviyesi için yeterli mi?
110ST-M06030Z1 motorlarda kullanılan encoder, CNC ve otomasyon uygulamalarında hassas ve tekrarlanabilir konumlama sağlayacak çözünürlüğe sahiptir. Bu sayede titreşimsiz ve kararlı eksen hareketleri elde edilir.
Motor ve encoder kabloları uzatılabilir mi?
Evet. Güç kabloları motorun çektiği akıma uygun kesitte seçilmelidir. Encoder kablolarında ise sinyal bütünlüğünü korumak ve elektromanyetik paraziti önlemek için ekranlı endüstriyel kablolar tercih edilmelidir.
Titreşim veya ses oluşursa nasıl giderilir?
Titreşim genellikle mekanik boşluklar veya PID kazançlarının uygun ayarlanmamasından kaynaklanır. Sürücü kazançlarının eksene özel optimize edilmesi ve mekanik yapının rijit olması titreşimi büyük ölçüde azaltır.
Bu servo motor setinin garanti süresi ne kadardır?
Mermak CNC tarafından sunulan bu servo motor seti 2 yıl garanti kapsamındadır. Garanti, üretim ve malzeme kaynaklı arızaları kapsar ve satış sonrası teknik destek hizmeti ile desteklenir.
Yedek parça ve teknik destek uzun vadede sağlanıyor mu?
Evet. Motor, fren, encoder ve sürücüye ait yedek parçalar Mermak CNC tarafından temin edilir. Kurulum, parametre ayarı ve servis süreçlerinde uzman teknik destek sunulmaktadır.
