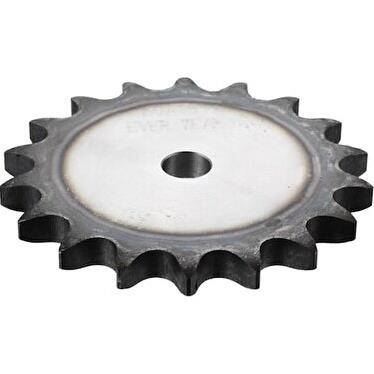

1 İnç Zincir Dişli 16 B1-20 - Isıl İşlemli 20 Dişli Yüksek Mukavemetli Dişli
Endüstriyel güç aktarım sistemlerinin vazgeçilmez bir parçası olan 1 İnç Zincir Dişli 16 B1-20, 16B-1 (ISO 606) standardına uygun olarak üretilmiş, yüksek performanslı bir aktarım elemanıdır. 20 adet hassas işlenmiş dişi ile 1 inç (25.4 mm) hatveli zincirlerle mükemmel uyum sağlayarak, makinelerinizde kesintisiz ve verimli bir tork iletimi sunar. Özellikle konveyör hatları, tarım makineleri, paketleme üniteleri ve genel makine imalatı gibi orta ve ağır hizmet uygulamaları için tasarlanmıştır. C45 imalat çeliğinden üretilmiş ve diş profilleri ısıl işlemle sertleştirilmiş bu dişli, zorlu çalışma koşullarında dahi üstün aşınma direnci ve uzun ömür garantisi verir.
Öne Çıkan Avantajlar
- Yüksek Aşınma Direnci: Diş yüzeylerine uygulanan indüksiyonla sertleştirme (ısıl işlem) sayesinde, 20 dişin tamamı zincirle temas sırasında oluşacak aşınmaya karşı maksimum koruma sağlar ve servis ömrünü önemli ölçüde uzatır.
- Hassas Güç Aktarımı: 16B-1 standardının gerektirdiği toleranslarda üretilen diş profili, zincir makaraları ile tam kavrama yaparak titreşimi azaltır, sessiz ve verimli bir çalışma ortamı yaratır.
- Dayanıklı Malzeme Yapısı: Gövdesinde kullanılan C45 karbon çeliği, yüksek mukavemet ve darbe sönümleme kapasitesi sunarken, dolu göbek yapısı sayesinde milinize özel olarak kolayca işlenebilir.
- Geniş Uygulama Esnekliği: 20 diş sayısı, hız ve tork arasında ideal bir denge sunarak, bu dişliyi gıda işlemeden otomasyon sistemlerine kadar çok çeşitli endüstriyel makineler için uygun bir çözüm haline getirir.
Teknik Özete Genel Bakış
16 B1-20 kodlu bu zincir dişli, endüstriyel standartlara tam uyumlu yapısıyla öne çıkar. Temel teknik özellikleri şunlardır:
- Diş Sayısı: 20 Adet
- Zincir Standardı: 16B-1 (Tek Sıralı)
- Zincir Hatvesi (Adım): 1 İnç (25.4 mm)
- Malzeme: Isıl İşlemli C45 İmalat Çeliği
- Göbek Yapısı: Dolu Göbek (Pilot Delikli, İşlenmeye Müsait)
- Uygulama Alanı: Orta ve Ağır Yük Güç Aktarım Sistemleri

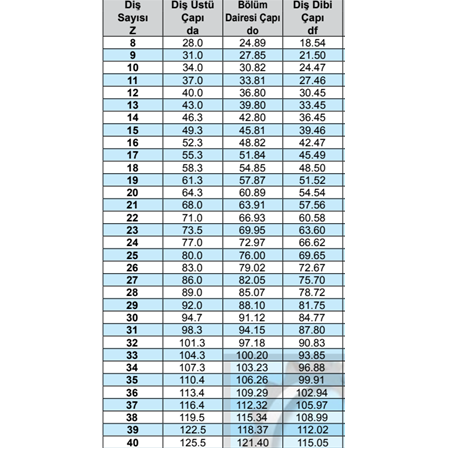

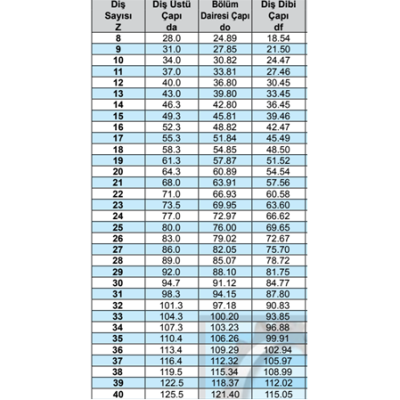

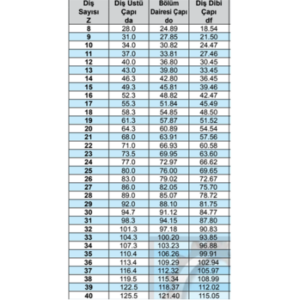

Detaylı Teknik Tablo
Ürün Kodu
16 B1-20
Ürünün standart endüstriyel tanımlama kodudur.
Zincir Standardı
16B-1 (ISO 606 / BS 228)
Avrupa standardı, 1 inç hatveli tek sıralı makaralı zincirler ile uyumludur.
Diş Sayısı (z)
20
Dişli üzerindeki diş adedi, sistemin hız ve tork dönüşüm oranını belirler.
Hatve (p)
1" (25.4 mm)
Zincir baklalarının pim merkezleri arasındaki mesafedir.
Malzeme
C45 Çelik
Yüksek karbon içeriği sayesinde ısıl işleme uygun, dayanıklı yapı çeliği.
Isıl İşlem
İndüksiyonla Sertleştirilmiş
Sadece diş profillerine uygulanan yüzey sertleştirme ile aşınma direnci artırılmıştır.
Bölüm Dairesi Çapı
~162.4 mm
Zincir makaralarının merkezlerinden geçen ve güç aktarımının hesaplandığı teorik çaptır.
Diş Ucu Çapı
~175.6 mm
Dişlinin montaj ve yerleşim için gerekli olan en dış çap ölçüsüdür.
Barkod
8692024000689
Ürün takibi ve envanter yönetimi için kullanılan evrensel ürün numarasıdır.
Endüstriyel Uygulamalar
16 B1-20 zincir dişli, sağlam yapısı ve standart ölçüleri sayesinde çok sayıda sektörde güvenle kullanılabilir:
- Konveyör ve Taşıma Sistemleri: Üretim bantları, palet taşıyıcılar ve montaj hatlarında tahrik mekanizması olarak.
- Tarım Makineleri: Biçerdöverler, balya makineleri ve toprak işleme ekipmanlarında güç aktarımını sağlamak için.
- Paketleme ve Ambalaj Sanayi: Dolum, etiketleme ve kutulama makinelerinin senkronize hareket sistemlerinde.
- Gıda İşleme Tesisleri: Yıkama, ayıklama ve paketleme hatlarında hijyenik olmayan alanlardaki aktarım görevlerinde.
- Genel Makine İmalatı: Özel amaçlı makinelerde, redüktör çıkışlarında ve motor tahrik sistemlerinde standart bir bileşen olarak.
Montaj ve Kullanım Önerileri
Dişlinizin performansını ve ömrünü en üst düzeye çıkarmak için montaj sırasında dişlilerin eksenel ve açısal olarak kusursuz hizalandığından emin olun. Zincir gerginliğini üretici tavsiyelerine göre ayarlayın; aşırı gerginlik rulmanlara ve mile, gevşek zincir ise diş atlamasına neden olabilir. Sistemin ömrü için düzenli ve doğru yağlama kritik öneme sahiptir. Bu 16 B1-20 modelinin dolu göbeği, milinize tam uyum için tornada işlenmelidir; kama yuvası ve setskur deliklerini açmayı unutmayın.
Teknik Uzman Notu
1 İnç Zincir Dişli 16 B1-20 modelinin başarısı, malzeme ve üretim tekniğinin mükemmel birleşiminde yatmaktadır. C45 çeliğinin tok yapısı, ani yüklenmeler ve şoklara karşı gövde bütünlüğünü korurken, dişlere uygulanan indüksiyonla sertleştirme işlemi, zincirle sürekli temas eden yüzeyde camsı bir sertlik oluşturur. Bu çift katmanlı yapı, dişlinin hem kırılmaya karşı dirençli olmasını hem de aşınmaya karşı uzun yıllar dayanmasını sağlar. Özellikle 20 diş gibi orta ölçekli bir dişli için bu özellik, sürekli çalışan endüstriyel sistemlerde arıza süresini en aza indiren en kritik faktördür.
Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
