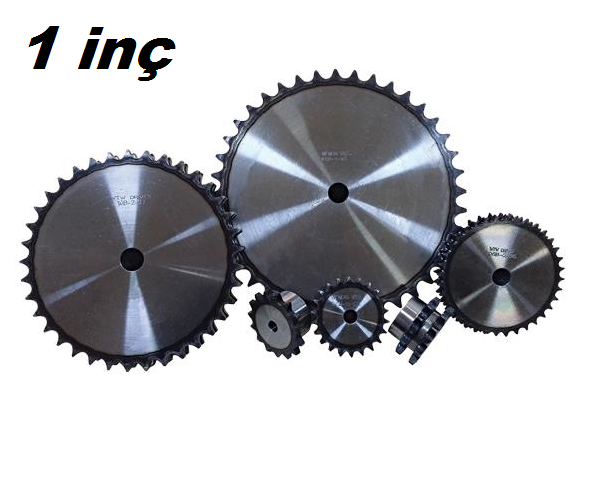

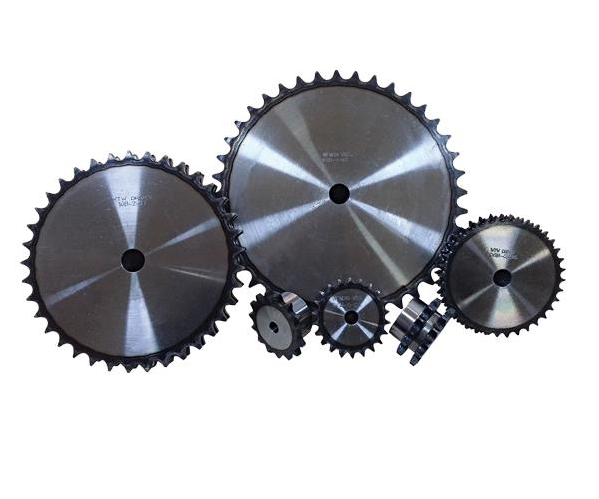

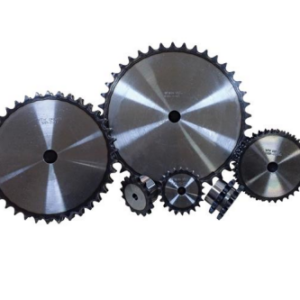

1 İnç Zincir Dişli 16 B1-10: 10 Diş Sayısı ile Yüksek Tork Aktarımı
Mermak CNC Teknoloji Market'in sunduğu 1 İnç Zincir Dişli 16 B1-10, endüstriyel güç aktarım sistemlerinin temel taşlarından biridir. 1 inç (25.4 mm) hatveye sahip 16B-1 standartlarındaki zincirler ile tam uyumlu olarak çalışan bu dişli, sahip olduğu 10 diş sayısı sayesinde özellikle yüksek tork gerektiren ve devir düşürme amaçlı tasarlanan mekanizmalarda kritik bir rol oynar. Kompakt yapısı ve düşük diş sayısı, onu redüktör sistemlerinde, yavaş hareket eden konveyör bantlarında ve tarım makinelerinin ağır hizmet tipi tahrik ünitelerinde vazgeçilmez kılar. Üretiminde kullanılan yüksek kaliteli çelik malzemenin ısıl işlemden geçirilmesi, dişlinin aşınma, darbe ve yüksek tork altında deformasyona karşı direncini maksimum seviyeye çıkarır. Bu sayede, en zorlu endüstriyel koşullarda bile uzun ömürlü ve güvenilir bir performans sergiler.
Öne Çıkan Avantajlar
- Maksimum Dayanıklılık: Tamamı ısıl işlem görmüş yüksek karbonlu çelikten imal edilen 16 B1-10 dişli, ağır yükler altında bile diş formunu korur ve aşınmaya karşı üstün bir direnç göstererek bakım aralıklarını uzatır.
- Yüksek Tork Kapasitesi: Sahip olduğu 10 dişlik kompakt yapı, tahrik sistemlerinde devri düşürürken torku önemli ölçüde artırır. Bu özellik, ağır malzemelerin taşındığı veya yüksek sıkıştırma kuvveti gerektiren makineler için idealdir.
- Hassas Güç Aktarımı: 16B-1 zincir standardına uygun olarak hassas toleranslarla üretilmiştir. Bu sayede zincirle mükemmel bir kavrama sağlayarak güç kayıplarını minimize eder, titreşimi azaltır ve sistemin verimliliğini artırır.
- Kompakt ve Verimli Tasarım: Az diş sayısı, dişlinin genel çapının küçük olmasını sağlar. Bu durum, makine tasarımlarında yerden tasarruf edilmesine olanak tanır ve daha kompakt ve hafif güç aktarım sistemleri oluşturulmasını mümkün kılar.
Teknik Özet
- Ürün Kodu: 16 B1-10
- Zincir Standardı: 16B-1 (ISO 10823)
- Hatve (Pitch): 1 inç (25.40 mm)
- Diş Sayısı: 10
- Malzeme: Isıl İşlemli Yüksek Kaliteli Çelik (C45)
- Tip: Tek Sıralı (Simplex)
- Barkod Numarası: 8692024000399

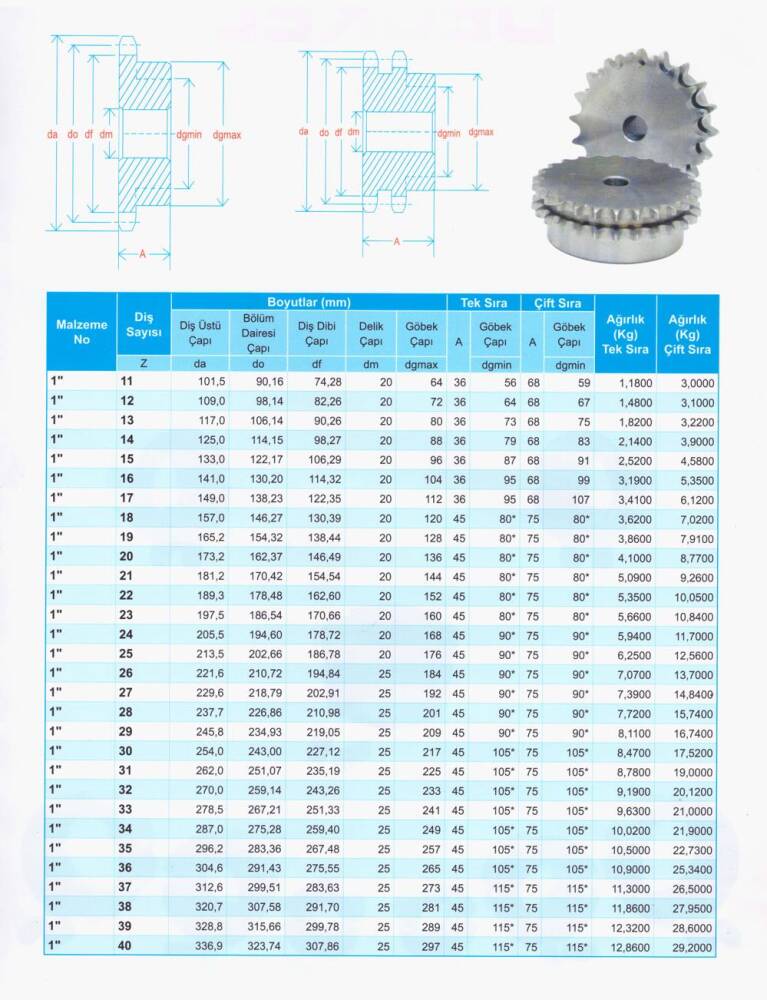

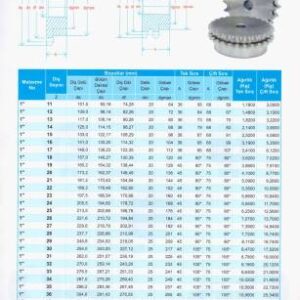

Detaylı Teknik Tablo
Parametre
Değer
Açıklama
Stok Kodu
16 B1-10
Ürünün benzersiz tanımlayıcısıdır. Siparişlerde bu kodu kullanınız.
Diş Sayısı (Z)
10
Dişlinin üzerindeki diş adedi. Düşük devir ve yüksek tork uygulamaları için idealdir.
Bölüm Dairesi Çapı (dp)
~81.86 mm
Zincirin dişli üzerinde çalıştığı teorik çaptır. Güç aktarım hesaplamalarında kullanılır.
Dış Çap (da)
~95 mm
Dişlinin en dış noktasından ölçülen çaptır. Montaj alanı gereksinimleri için önemlidir.
Malzeme ve İşlem
Isıl İşlemli Çelik
Dişlerin sertleştirilmesi, aşınma ömrünü ve yük taşıma kapasitesini artırır.
Göbek Tipi
Dolu Göbek (İşlenmeye Hazır)
Müşteri ihtiyacına göre mil çapı, kama yuvası ve setskur deliği açılabilir.
Endüstriyel Uygulamalar
1 İnç Zincir Dişli 16 B1-10, sağlam yapısı ve tork odaklı tasarımıyla geniş bir kullanım alanına sahiptir. Başlıca uygulama alanları şunlardır:
- Konveyör Sistemleri: Özellikle madencilik, çimento ve gıda sektörlerindeki yavaş hareket eden, ağır yük taşıyan paletli ve zincirli konveyörlerin tahrik mekanizmalarında.
- Tarım Makineleri: Biçerdöver, balya makinesi ve hasat ekipmanları gibi makinelerin düşük hızlı ve yüksek tork gerektiren güç aktarım hatlarında.
- Paketleme ve Ambalaj Makineleri: Ürünleri yavaşça ve kontrollü bir şekilde hareket ettiren besleme ve pozisyonlama sistemlerinde.
- Endüstriyel Karıştırıcılar (Mikserler): Yoğun ve viskoz malzemeleri düşük devirde karıştırmak için tasarlanmış endüstriyel mikserlerin redüktör çıkışlarında.
- Özel Amaçlı Makineler: Ağır sanayide kullanılan pres besleme üniteleri, tekstil makineleri ve ağaç işleme makinelerinin tahrik sistemlerinde.
Montaj ve Kullanım Önerileri
Bu dişliden maksimum verim ve ömür elde etmek için montaj sırasında dişlilerin aynı düzlemde (eksenel olarak hizalı) olduğundan emin olunuz. 16B-1 zincirinin gerginliğini doğru ayarlamak, hem zincirin hem de dişlinin ömrünü uzatır. Aşırı gerginlik rulmanlara zarar verirken, aşırı gevşeklik zincirin atlamasına neden olabilir. Özellikle 10 diş gibi düşük diş sayısına sahip dişlilerde, zincir mafsallarının daha fazla bükülme yapmasından dolayı düzenli ve kaliteli yağlama kritik öneme sahiptir.
Teknik Uzman Notu
16 B1-10 kodlu zincir dişli, güç aktarımında torku maksimize etmenin en etkili yollarından birini sunar. Düşük diş sayısı, zincir poligon etkisini bir miktar artırsa da, ısıl işlemle sertleştirilmiş diş profili bu etkiyi tolere edecek şekilde tasarlanmıştır. Bu dişliyi seçerken, sistemin genel hızının çok yüksek olmamasına dikkat edilmelidir. Düşük ve orta hızlardaki ağır hizmet uygulamaları için mükemmel bir seçimdir. Dolu göbekli yapısı, atölyenizde mevcut mil çaplarına göre kolayca işlenebilme esnekliği sunarak projenize özel çözümler geliştirmenize olanak tanır.
