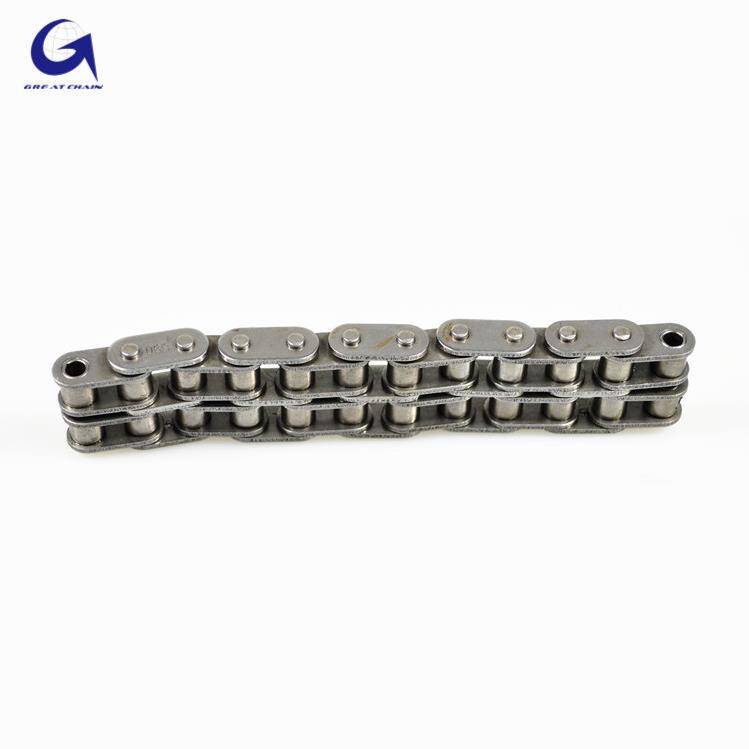

08 B2 1/2 ÇİFT SIRA ZİNCİR - 12.7 mm Hatveli Yüksek Mukavemetli Güç Aktarım Çözümü
Mermak CNC Teknoloji Market'in sunduğu 08 B2 1/2 Çift Sıra Zincir, endüstriyel makinelerde güvenilir ve verimli güç aktarımı sağlamak üzere tasarlanmış, Avrupa standardı (ISO 606 / DIN 8187) bir makine elemanıdır. Standart 08B-1 (tek sıra) zincirlerin taşıma kapasitesinin yetersiz kaldığı, daha yüksek tork ve güç gerektiren uygulamalar için ideal bir çözümdür. Çift sıralı yapısı sayesinde, yükü iki katı alana yayarak hem çekme mukavemetini artırır hem de aşınma ömrünü uzatır. 1/2 inç (12.7 mm) hatve ölçüsü ile endüstride yaygın olarak kullanılan dişlilerle tam uyumluluk gösterir. Bu zincir, özellikle konveyör sistemleri, paketleme makineleri, tarım ekipmanları ve genel otomasyon hatları gibi orta ve ağır hizmet uygulamalarında üstün performans sergiler.
Öne Çıkan Avantajlar
- Artırılmış Yük Kapasitesi: Çift sıralı (duplex) tasarımı, tek sıralı zincirlere kıyasla yük taşıma kapasitesini ve çekme mukavemetini önemli ölçüde artırır. Bu, daha yoğun ve ağır hizmet tipi uygulamalarda bile güvenilir çalışma sağlar.
- Üstün Dayanıklılık ve Uzun Ömür: Yüksek karbonlu ve ısıl işlem görmüş çelikten imal edilen bileşenleri, aşınmaya, yorulmaya ve korozyona karşı maksimum direnç sunar. Özellikle 8.51 mm çapındaki sertleştirilmiş makaralar, dişli ile pürüzsüz bir temas sağlayarak zincirin ömrünü uzatır.
- Standartlara Tam Uygunluk: ISO 606 (08B-2) standardına uygun olarak üretilen bu zincir, piyasadaki tüm standart 08B-2 dişlilerle sorunsuz bir şekilde çalışır. Bu sayede mevcut sistemlere kolayca entegre edilebilir ve yedek parça teminini kolaylaştırır.
- Verimli Güç İletimi: Hassas üretim toleransları sayesinde, zincir baklaları arasında minimum boşluk bulunur. Bu durum, güç aktarımı sırasında enerji kayıplarını azaltır, sistem verimliliğini artırır ve daha sessiz bir çalışma ortamı yaratır.
Teknik Özet
- Zincir Standardı: ISO 606 / DIN 8187 (08B-2)
- Hatve (Pitch): 1/2 inç (12.7 mm)
- Sıra Sayısı: Çift Sıra (Duplex)
- Makara Çapı (d1): 8.51 mm
- İç Genişlik (b1): 7.75 mm
- Ürün Barkod Numarası: 8692024000382
Detaylı Teknik Özellikler Tablosu
Parametre
Değer
Açıklama
Zincir Numarası
08B-2
Avrupa (British Standard) normlarına uygun, çift sıralı (duplex) güç aktarım zinciri.
Hatve (p)
1/2 inç (12.7 mm)
Zincir baklalarını birleştiren pimlerin merkezleri arasındaki mesafedir.
Makara Çapı (d1)
8.51 mm
Dişli ile doğrudan temas eden, dönen makaranın dış çapıdır. Aşınma direncini belirler.
İç Genişlik (b1)
7.75 mm
İç bakla plakaları arasındaki mesafedir ve dişli kalınlığı ile uyumlu olmalıdır.
Pim Çapı (d2)
4.45 mm
İç ve dış baklaları birbirine bağlayan, kesme kuvvetine maruz kalan pimin çapıdır.
Plaka Yüksekliği (h2)
11.8 mm
Zincir plakasının maksimum yüksekliğidir, zincirin genel mukavemetine katkıda bulunur.
Sıralar Arası Mesafe (pt)
13.92 mm
İki zincir sırasının merkez eksenleri arasındaki mesafeyi belirtir.
Malzeme
Yüksek Karbonlu Isıl İşlemli Çelik
Pimler, burçlar ve makaralar sertleştirilmiş, plakalar ise optimum çekme mukavemeti için işlenmiştir.
Endüstriyel Uygulama Alanları
- Ambalaj ve Paketleme Makineleri: Yüksek hızlı ve sürekli çalışan kutulama, dolum ve etiketleme hatlarında senkronize hareketin sağlanması için kullanılır.
- Gıda İşleme Konveyörleri: Paslanmaz çelik versiyonları ile gıda güvenliği standartlarına uygun, yıkamaya dayanıklı taşıma sistemlerinde tercih edilir. Bu standart 08B-2 zincir ise gıda dışı taşıma bantlarında idealdir.
- Tarım Makineleri: Biçerdöverler, balya makineleri ve ekim mibzerleri gibi ekipmanlarda ana tahrik mekanizmalarında güvenilir güç aktarımı sağlar.
- Tekstil Sanayi: Dokuma tezgahları, iplik makineleri ve boyama ünitelerinde birden fazla şaftın eş zamanlı olarak döndürülmesi gereken sistemlerde kullanılır.
- Matbaa ve Baskı Makineleri: Kağıt besleme üniteleri ve baskı silindirlerinin hassas ve senkronize hareketini sağlamak için 08B-2 zincirler yaygın olarak kullanılır.
- Genel İmalat ve Otomasyon: Küçük ve orta ölçekli montaj hatları, otomasyon hücreleri ve malzeme taşıma sistemlerinde dayanıklı ve ekonomik bir çözüm sunar.
Montaj ve Kullanım Önerileri
08 B2 1/2 Çift Sıra Zincir'den maksimum verim ve ömür elde etmek için montaj sırasında dişlilerin eksenel ve açısal olarak kusursuz hizalandığından emin olun. Hatalı hizalama, plakalarda ve makaralarda anormal aşınmaya neden olur. Zincir gerginliği, üretici tavsiyelerine uygun olarak ayarlanmalıdır; aşırı gerginlik rulmanlara ve şaftlara, aşırı gevşeklik ise diş atlamasına yol açabilir. Çalışma ortamına uygun (toz, nem, sıcaklık) ve düzenli bir yağlama programı uygulamak, zincirin ömrünü katbekat artıracaktır.
Teknik Uzman Notu
Sahada karşılaştığımız en yaygın hatalardan biri, tek sıralı bir zincirin yetersiz kaldığı yerde, daha büyük hatveli tek sıralı bir zincire geçmektir. Oysa çoğu zaman doğru çözüm, aynı hatvede kalarak 08B-2 gibi çift sıralı bir modele geçmektir. Bu, mevcut dişlilerinizi değiştirmeden (sadece çift sıralı versiyonlarıyla güncelleyerek) sistemin güç kapasitesini neredeyse ikiye katlamanıza olanak tanır. Çift sıralı yapı, yükü daha geniş bir alana yaydığı için özellikle ani yük değişimlerinin ve titreşimin olduğu sistemlerde çok daha kararlı ve uzun ömürlü bir performans sunar. Bu zincir, kompakt bir alanda yüksek güç ihtiyacını karşılamak için mühendislik açısından akıllıca bir tercihtir.
