Nötr, Faz ve Toprak Nedir?

Elektrik sistemlerinde sıkça karşılaşılan üç temel kavram olan nötr, faz ve toprak, hem enerjinin doğru şekilde iletilmesi hem de can ve mal güvenliğinin sağlanması açısından kritik öneme sahiptir.
Bu üç iletken, bir elektrik tesisatının olmazsa olmaz temel yapı taşlarıdır ve her biri farklı bir görevi yerine getirir.

Yanlış anlaşılmaları önlemek adına şunu en baştan netleştirmek gerekir:
👉 Nötr = Toprak değildir.
👉 Faz = Enerjinin kaynağıdır.
👉 Toprak = Güvenlik hattıdır.

Bu bölümde, bu üç kavramı temel prensipleriyle, pratik örneklerle ve gerçek hayatta nasıl çalıştıklarıyla detaylı şekilde ele alacağız.

---

Nötr Nedir?

Nötr, alternatif akım (AC) elektrik sistemlerinde referans noktası olarak kullanılan iletkendir.
Genellikle 0 volt potansiyelde kabul edilir ve devrenin tamamlanmasını sağlar.

Nötr’ün Temel Görevi

Bir elektrik devresinde enerji:

• Fazdan çıkar

• Yükten (cihazdan) geçer

• Nötr üzerinden geri döner

Yani nötr:

• Elektriği taşıyan değil

• Elektriğin geri dönüş yolunu sağlayan hattır

Bu nedenle nötr hattı olmadan:

• Devre tamamlanamaz

• Elektrikli cihazlar düzgün çalışamaz

Nötr Hattının Teknik Özellikleri

• AC sistemlerde faz ile arasında potansiyel farkı oluşur

• Transformatörün yıldız (orta) noktasına bağlıdır

• Bu yıldız noktası çoğu zaman toprağa referanslıdır

• Bu yüzden nötr hattı genellikle toprağa yakın potansiyelde bulunur

⚠️ Ancak bu durum çok kritik bir noktaya işaret eder:

Nötr her zaman güvenli değildir.
Yük altında çalışan bir sistemde nötr hattı akım taşır ve temas edilmesi tehlikelidir.

Ev ve Binalarda Nötr

• Prizlerde genellikle mavi veya bazı ülkelerde beyaz renktedir

• Dağıtım panosunda nötr barasına bağlıdır

• Tüm prizlerin nötrleri genellikle ortak bir hatta toplanır

Eski tesisatlarda:

• Renkler karışmış olabilir

• Nötr ve toprak yanlış bağlanmış olabilir
  Bu da ciddi çarpılma ve yangın riskleri oluşturur.

---

Faz (Canlı Hat) Nedir?

Faz, elektrik enerjisinin aktif olarak taşındığı iletkendir.
Elektrik şebekesinden gelen gerilim bu hat üzerinde bulunur.

Faz Hattının Görevi

• Elektriği şebekeden alır

• Cihaza enerji sağlar

• Gerilimi yük üzerine uygular

Basit bir ifadeyle:

Sizi çarpan kablo faz kablosudur.

Faz Hattının Özellikleri

• Türkiye’de tek fazlı sistemlerde genellikle 230V AC taşır

• Sürekli olarak gerilim altındadır

• Yük bağlı olsun ya da olmasın, faz hattı canlıdır

Faz Kablo Renkleri

Genel uygulamada:

• Kahverengi

• Siyah

• Kırmızı

⚠️ Renk standardı ülkeye ve tesisat yaşına göre değişebilir.
Bu nedenle renge bakarak kesin karar vermek tehlikelidir.

Elektrik Çarpması Neden Fazdan Olur?

Bir insan:

• Faz hattına dokunur

• Aynı anda toprağa veya nötre temas ederse
  vücut üzerinden akım geçer ve elektrik çarpması meydana gelir.

Bu yüzden:

• Faz hattı mutlaka izole edilmeli

• Anahtarlar her zaman fazı kesmelidir

• Prizlerde fazın yeri standartlara uygun olmalıdır

---

Toprak Nedir?

Toprak hattı, elektrik sistemlerinde koruma amaçlı kullanılan iletkendir.
Normal şartlarda akım taşımaz.

Toprağın Temel Amacı

• İnsanları elektrik çarpmasından korumak

• Cihazların metal gövdelerini güvenli hale getirmek

• Kaçak akımı toprağa yönlendirmek

Bir cihazın içinde izolasyon bozulursa:

• Faz, metal gövdeye temas edebilir

• Toprak hattı varsa → akım toprağa akar

• Sigorta veya kaçak akım rölesi devreyi keser

Toprak hattı yoksa:

• Cihaz gövdesi canlı hale gelir

• Dokunan kişi toprak olur

• Sonuç: ölümcül çarpılma riski

Toprak Hattının Özellikleri

• Normal çalışmada akım taşımaz

• Sadece arıza anında devreye girer

• Düşük empedanslı bir yol sağlar

• Koruma elemanlarının hızlı çalışmasını sağlar

Toprak Kablo Rengi

• Yeşil

• Sarı-Yeşil (standart)

Prizlerde:

• Diğerlerinden ayrı bir terminale bağlıdır

• Fiziksel olarak dokunulduğunda genellikle enerjisizdir

---

Nötr – Faz – Toprak Birlikte Nasıl Çalışır?

Bir elektrik tesisatında bu üç hat:

• Bir sistem olarak çalışır

• Birinin hatası diğerlerini tehlikeli hale getirir

Özetle:

• Faz → Enerji getirir

• Nötr → Enerjiyi geri götürür

• Toprak → Hata olursa hayat kurtarır

Yanlış bağlantılar:

• Sigorta atmamasına

• Kaçak akım rölesinin çalışmamasına

• Metal gövdelerin canlı kalmasına
  neden olabilir.

---

Elektrik Güvenliği Açısından Kritik Not

⚠️ Nötr ile toprak hattı sadece belirli noktalarda (ana dağıtım / trafo seviyesinde) birleştirilir.
⚠️ Priz içinde, buat içinde, cihaz içinde asla birleştirilmemelidir.

Bu konu, ilerleyen bölümlerde detaylı olarak ele alınacaktır.

Nötr ve Toprak Hattı Nasıl Anlaşılır?

Elektrik tesisatlarında en sık yapılan ve en tehlikeli hatalardan biri, nötr ile toprak hattının karıştırılmasıdır.
Özellikle eski binalarda, tadilat görmüş tesisatlarda veya amatör müdahalelerde bu iki hattın yer değiştirdiği, birleştirildiği ya da yanlış bağlandığı çok sık görülür.

Bu bölümde nötr ve toprak hattını sahada gerçekten nasıl ayırt edebileceğini, hangi yöntemlerin güvenli, hangilerinin yanıltıcı olduğunu detaylı şekilde ele alıyoruz.

---

Kablo Renklerine Göre Ayırt Etme (İlk Kontrol)

Elektrik tesisatlarında ilk bakılan unsur kablo renkleridir.
Ancak bu yöntem tek başına yeterli değildir, sadece ön kontrol sağlar.

Yaygın Renk Standartları (Türkiye & Avrupa)

• Nötr Kablosu: Mavi

• Toprak Kablosu: Sarı – Yeşil

• Faz Kablosu: Kahverengi / Siyah / Gri

⚠️ Dikkat edilmesi gerekenler:

• Eski tesisatlarda renk standardı olmayabilir

• Usta, elindeki kabloyu kullanmış olabilir

• Tadilat sonrası renkler karışmış olabilir

Bu yüzden:

Renk doğru olabilir ama bağlantı yanlış olabilir.

---

Priz Üzerinden Kontrol (Sadece Görsel Değerlendirme)

Priz sökülerek:

• Sarı-yeşil kablonun yan tırnaklara

• Mavi kablonun nötr terminaline
  bağlı olup olmadığı kontrol edilebilir.

Ancak:

• Bu yöntem elektriksel doğrulama sağlamaz

• Yanlış bağlanmış ama düzgün görünen çok tesisat vardır

Bu nedenle mutlaka ölçümle desteklenmelidir.

---

Multimetre (Avometre) ile Nötr – Toprak Ayırma

En güvenilir yöntemlerden biri ölçü aleti kullanmaktır.

1️⃣ Faz – Toprak Ölçümü

• Multimetre AC Volt konumuna alınır

• Bir prob faz, diğer prob toprak hattına değdirilir

• Okunan değer genellikle 220–230V civarında olur

Bu sonuç:

• Toprak hattının gerçekten toprağa bağlı olduğunu gösterir

---

2️⃣ Faz – Nötr Ölçümü

• Bir prob faza

• Diğeri nötre değdirilir

• Yine 220–230V okunur

Bu ölçüm:

• Nötr hattının devreyi tamamladığını gösterir

---

3️⃣ Nötr – Toprak Ölçümü (Kritik Test)

Bu ölçüm en önemli ayırt edici testtir.

• Prob uçları nötr ve toprak hattına bağlanır

• Normal, sağlıklı bir tesisatta:

  • 0–2V arası küçük bir değer görülür

Eğer:

• 10V, 20V veya daha yüksek değerler varsa:

  • Nötr hattında yük var

  • Topraklama zayıf

  • Ya da nötr-toprak yanlış bir noktada birleştirilmiş olabilir

⚠️ Bu durum çarpılma riski anlamına gelir.

---

Ohmmetre ile Toprak Kontrolü (Enerji Kesikken)

Enerji kesildikten sonra yapılan bu test, özellikle eski tesisatlarda çok faydalıdır.

Nasıl Yapılır?

• Multimetre ohm (Ω) konumuna alınır

• Toprak hattı ile:

  • Bina kolon hattı

  • Topraklama barası

  • Metal tesisat elemanları
    arasındaki direnç ölçülür

Beklenen Sonuç

• Toprak hattında:

  • Çok düşük direnç (0–1 Ω) görülmelidir

• Yüksek direnç:

  • Kopukluk

  • Zayıf topraklama

  • Sahte topraklama
    anlamına gelir

---

Elektrik Panosundan Kontrol (En Net Yöntem)

Eğer erişim varsa, dağıtım panosu üzerinden kontrol en sağlıklı yöntemdir.

Panoda Neye Bakılır?

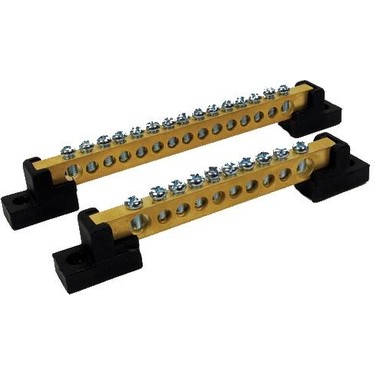

• Toprak Barası

  • Tüm sarı-yeşil kablolar burada toplanır

  • Bara genellikle pano gövdesine bağlıdır

• Nötr Barası

  • Mavi kablolar burada toplanır

  • Gövdeden izole edilmiş olabilir

⚠️ Kritik Nokta:

• Nötr ve toprak sadece ana girişte

• Yetkili noktada
  birbirine bağlanır

Priz, buat veya ara panolarda bu bağlantı kesinlikle hatalıdır.

---

Kaçak Akım Rölesi Üzerinden İpucu

Kaçak akım rölesi bulunan tesisatlarda:

• Nötr ve toprak yanlış bağlanmışsa

• Röle:

  • Sürekli atar

  • Hiç çalışmaz

  • Rastgele açma yapar

Bu belirtiler:

“Burada nötr–toprak sorunu var”
uyarısıdır.

---

En Sık Yapılan Hatalar (Çok Önemli)

⚠️ Sahada en çok görülen yanlışlar:

• Prizde nötr ile toprağı köprülemek

• “Zaten ikisi de sıfır” düşüncesi

• Toprak hattı yoksa nötrden toprak almak

• Kaçak akım rölesi çalışmıyor diye iptal etmek

Bu hatalar:

• Sigortayı kandırır

• Ama insanı kandırmaz

• Çarpılma anında sonuç ölümcül olabilir

---

Ne Zaman Profesyonel Yardım Şart?

Aşağıdaki durumlarda mutlaka elektrikçi çağrılmalıdır:

• Eski bina / belirsiz tesisat

• Toprak hattı hiç yoksa

• Ölçümlerde kararsız değerler çıkıyorsa

• Kaçak akım rölesi sürekli atıyorsa

• Endüstriyel veya üç fazlı sistemler varsa





Nötr Topraklaması Nedir?

Nötr topraklaması, elektrik sistemlerinde nötr iletkenin kontrollü ve belirli bir noktadan toprağa bağlanması işlemidir.
Bu işlem rastgele yapılan bir bağlantı değildir; sistemin referans noktası, kararlılığı ve koruma düzeninin doğru çalışması için yapılır.

En kritik nokta şudur:

⚠️ Nötr topraklaması HER YERDE yapılmaz.
⚠️ Sadece yetkili ve tasarlanmış noktalarda yapılır.

---

Nötr Topraklaması Nerede Yapılır?

Nötr topraklaması genellikle:

• Enerji üretim tesislerinde

• Dağıtım merkezlerinde

• Transformatörlerin yıldız (orta) noktasında

yapılır.

Trafo Yıldız Noktası Nedir?

Üç fazlı bir transformatörde:

• Üç sargının birleştiği ortak noktaya yıldız noktası denir

• Bu nokta sistemin elektriksel referansıdır

Bu nokta:

• Toprağa bağlandığında

• Sistemdeki fazların gerilimi stabil hale gelir

• Her faz-toprak arası gerilim kontrol altında tutulur

---

Nötr Neden Topraklanır?

Nötr topraklamasının amacı sadece “toprağa bağlamak” değildir.
Asıl amaçlar çok daha kritiktir.

---

1️⃣ Güvenlik Amaçlı Nötr Topraklaması

Bir sistemde izolasyon hatası oluştuğunda:

• Faz iletkeni gövdeye temas ederse

• Gövde gerilimi yükselir

• İnsan için ölümcül risk oluşur

Nötr topraklı sistemlerde:

• Hata akımı kontrollü bir yoldan toprağa akar

• Sigorta veya kesici hızla devreyi açar

• Tehlike süresi milisaniyelere iner

Bu, özellikle:

• Endüstriyel tesislerde

• Metal gövdeli makinelerde

• Yüksek güçlü motorlarda
  hayati öneme sahiptir.

---

2️⃣ Gerilim Kararlılığı (Stabilizasyon)

Nötr topraklaması olmayan sistemlerde:

• Faz gerilimleri dengesizleşir

• Bir faz yükselirken diğeri düşebilir

• Elektronik cihazlar zarar görebilir

Nötr topraklaması sayesinde:

• Faz-toprak gerilimleri sabitlenir

• Sistem öngörülebilir hale gelir

• Ölçüm ve koruma ekipmanları doğru çalışır

Özellikle:

• CNC makineleri

• Servo sürücüler

• PLC sistemleri
  gerilim kararlılığına çok duyarlıdır.

---

3️⃣ Aşırı Gerilim ve Yıldırım Koruması

Yıldırım düşmesi veya ani anahtarlama durumlarında:

• Sistem üzerinde ani gerilim sıçramaları oluşur

• İzolasyonlar zorlanır

• Elektronik kartlar yanabilir

Nötr topraklaması:

• Bu gerilimleri toprağa boşaltır

• Aşırı gerilim sönümleme elemanlarının etkisini artırır

• Sistemin ömrünü uzatır

---

4️⃣ Kısa Devre ve Koruma Elemanlarının Çalışması

Faz-toprak arızası oluştuğunda:

• Nötr topraklı sistemde

  • Arıza akımı büyür

  • Sigorta / kesici hemen açar

Nötr topraklaması olmayan sistemde:

• Arıza akımı zayıf kalabilir

• Koruma elemanı algılamaz

• Gövde uzun süre canlı kalabilir

Bu yüzden nötr topraklaması:

Koruma sistemlerinin gözü ve kulağıdır.

---

Nötr Topraklaması Türleri

Her sistemde aynı yöntem kullanılmaz.
İhtiyaca göre farklı nötr topraklama türleri vardır.

---

🔹 Tam (Doğrudan) Topraklama

• Nötr doğrudan toprağa bağlanır

• Empedans çok düşüktür

• Kısa devre akımı yüksektir

Avantajları:

• Hızlı koruma

• Basit yapı

Dezavantajları:

• Yüksek arıza akımı

• Mekanik ve termal zorlanma

---

🔹 Dirençli (Rezistanslı) Nötr Topraklama

• Nötr ile toprak arasına direnç konur

• Arıza akımı sınırlandırılır

Avantajları:

• Yangın riski azalır

• Sistem daha kontrollü çalışır

Kullanım Alanları:

• Endüstriyel tesisler

• Sürekliliğin önemli olduğu sistemler

---

🔹 Reaktanslı Nötr Topraklama

• Nötr, reaktans üzerinden toprağa bağlanır

• Arıza akımı faz açısına bağlıdır

Avantajları:

• Şebeke üzerindeki ani etkiler azaltılır

Dezavantajları:

• Tasarımı karmaşıktır

• Her tesis için uygun değildir

---

Çok Kritik Uyarı: Prizde Nötr Topraklaması YAPILMAZ

⚠️ En sık yapılan ve en tehlikeli hata:

Prizde nötr ile toprağı birleştirmek

Bu:

• Kaçak akım rölesini devre dışı bırakır

• Gövdeyi canlı bırakır

• Çarpılma riskini katlar

Nötr topraklaması:

• Sistem seviyesinde

• Tek noktadan

• Mühendislik hesabıyla
  yapılır.
