Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

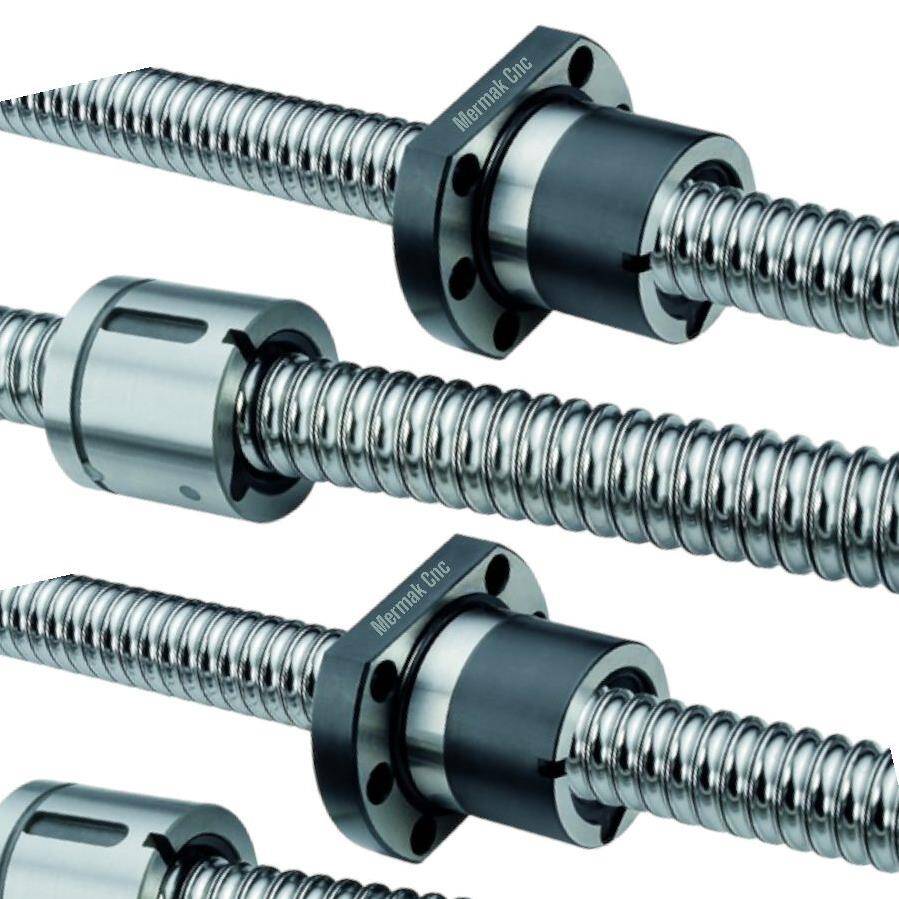

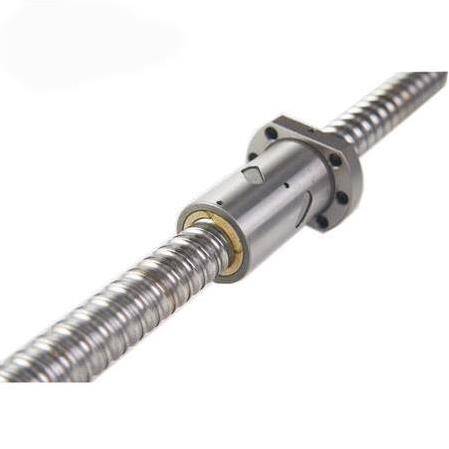

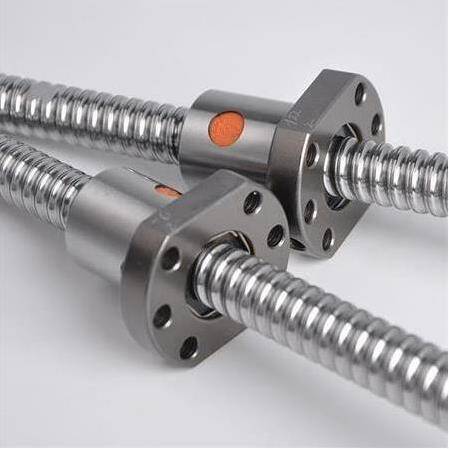

Vidalı Mil SCR 1605, endüstriyel otomasyonun temel taşlarından biri olarak, döner hareketi yüksek hassasiyetle doğrusal harekete dönüştüren kritik bir mekanik tahrik elemanıdır. "SCR" ibaresi, bu serinin standart çözünürlük ve performans beklentilerini karşıladığını işaret ederken, "1605" kodu ise milin 16 mm çapında ve her bir devirde 5 mm ilerleme (hatve) sağladığını metrik olarak belirtir. Bu mühendislik harikası, sertleştirilmiş yüksek karbon çeliğinden imal edilmesi sayesinde olağanüstü yük taşıma kapasitesi ve aşınma direnci sunarak, en zorlu endüstriyel koşullarda dahi uzun ömürlü ve güvenilir bir performans vadeder.
SCR 1605 vidalı mil, sadece bir bileşen olmanın ötesinde, kompleks hareket sistemlerinin kalbini oluşturur. Genellikle uyumlu bir bilyalı somun (SFUR serisi gibi), lineer kızaklar ve servo, step veya redüktörlü motorlar ile birlikte çalışarak hassas konumlandırma, malzeme işleme, kesme ve ölçüm gibi çok çeşitli endüstriyel uygulamalarda vazgeçilmez bir rol oynar. Özellikle ovalama usulüyle üretilen diş profilleri, 55 HRC'ye varan yüzey sertliği sağlayarak sürtünmeyi minimize eder ve yüksek hızlı operasyonlarda dahi milin hassasiyetini korumasını garanti eder. Çelik somunlarda bulunan çift taraflı keçeler ise toz ve kirleticilere karşı üstün koruma sağlayarak sistemin ömrünü uzatır ve bakım ihtiyacını azaltır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Vidalı Mil SCR 1605, CNC torna, freze, lazer kesim ve işleme merkezlerinde kesici takım veya iş parçasının hassas doğrusal hareketini sağlamak için vazgeçilmezdir. Yüksek rijitliği ve mikron seviyesinde tekrarlanabilir konumlandırma yeteneği sayesinde, karmaşık geometrilerin işlenmesinde ve yüksek yüzey kalitesi gerektiren uygulamalarda kritik rol oynar. Bu sayede üretimde hassasiyet ve verimlilik artışı sağlanır.
Robotik kolların eksenel hareketlerinde, otomatik montaj hatlarındaki yüksek hassasiyetli aktüatörlerde ve malzeme taşıma sistemlerinde SCR 1605, ağır yüklerin dahi pürüzsüz ve kontrollü bir şekilde hareket ettirilmesini sağlar. Yüksek eksenel kuvvet dayanımı, dinamik yük altında dahi kararlı performans sunarak robotik sistemlerin güvenilirliğini ve ömrünü artırır.
Büyük ölçekli endüstriyel 3D yazıcılarda, baskı kafasının veya tablasının Z ekseni hareketi gibi kritik uygulamalarda kullanılır. Milimetrenin çok küçük kesirlerinde dahi hassas konumlandırma yeteneği, katmanlı imalatın doğruluk ve çözünürlük gereksinimlerini eksiksiz karşılayarak üstün baskı kalitesi ve detay seviyesi sunar. Ayrıca hassas ölçüm cihazlarında ve optik ekipmanlarda da tercih edilir.
Vidalı Mil SCR 1605'in düşük sürtünme katsayısı ve hassas hatve yapısı, motor gücünü yüksek verimlilikle doğrusal harekete dönüştürür. Bu sayede enerji kaybı minimize edilir, daha hızlı çevrim süreleri ve dolayısıyla artan üretim kapasitesi elde edilir.
Özel ısıl işlem görmüş, ovalama yöntemiyle üretilmiş 55 HRC sertliğindeki yüzey ve entegre çift taraflı toz keçeleri, milin aşınmaya karşı direncini artırır. Bu dayanıklı yapı, bakım periyotlarını uzatarak toplam sahip olma maliyetini önemli ölçüde düşürür.
Standart boyutları ve genel kabul görmüş mekanik arayüzleri sayesinde Vidalı Mil SCR 1605, mevcut otomasyon sistemlerine ve çeşitli motor tiplerine (servo, step, redüktörlü) kolayca adapte edilebilir. Bu esneklik, tasarım ve montaj süreçlerinde zaman ve maliyet tasarrufu sağlar.
"16" milin nominal çapının 16 mm olduğunu, "05" ise hatvesinin (bir tam turda ilerleme mesafesi) 5 mm olduğunu ifade eder. Bu değerler, uygulamanızın gerektirdiği taşıma kapasitesi, hız ve konumlandırma hassasiyeti beklentilerine göre seçilmelidir. Daha yüksek çap daha fazla yük taşıma kapasitesi, daha küçük hatve daha yüksek hassasiyet (ancak genellikle daha düşük hız potansiyeli), daha büyük hatve ise daha yüksek hız potansiyeli anlamına gelir.
Vidalı Mil SCR 1605; servo motorlar, step motorlar ve redüktörlü motorlar gibi çeşitli tahrik unsurlarıyla uyumludur. Uygulamanızın gerektirdiği tork, hız, konumlandırma hassasiyeti ve geri besleme (feedback) ihtiyacına göre motor seçimi yapmalısınız. Yüksek hassasiyet ve dinamik performans için servo motorlar, maliyet etkinliği ve daha basit kontrol için step motorlar tercih edilebilir.

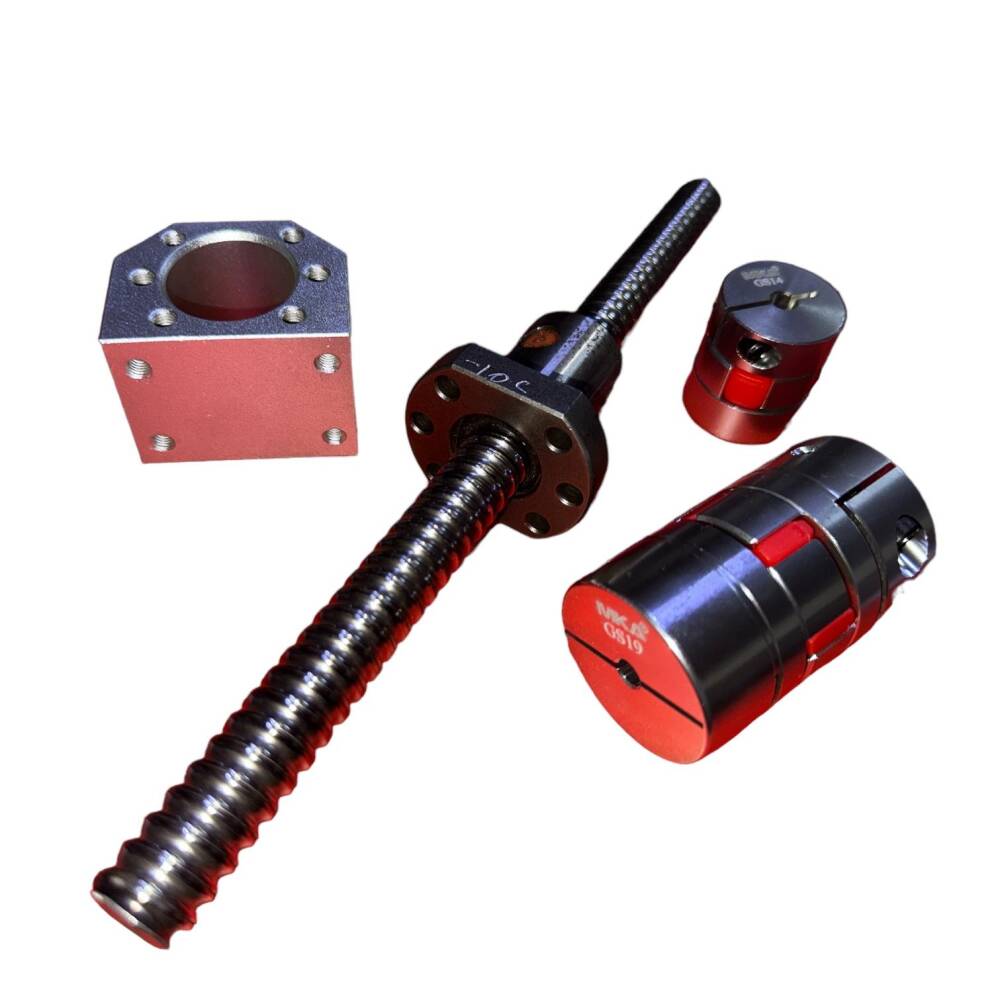

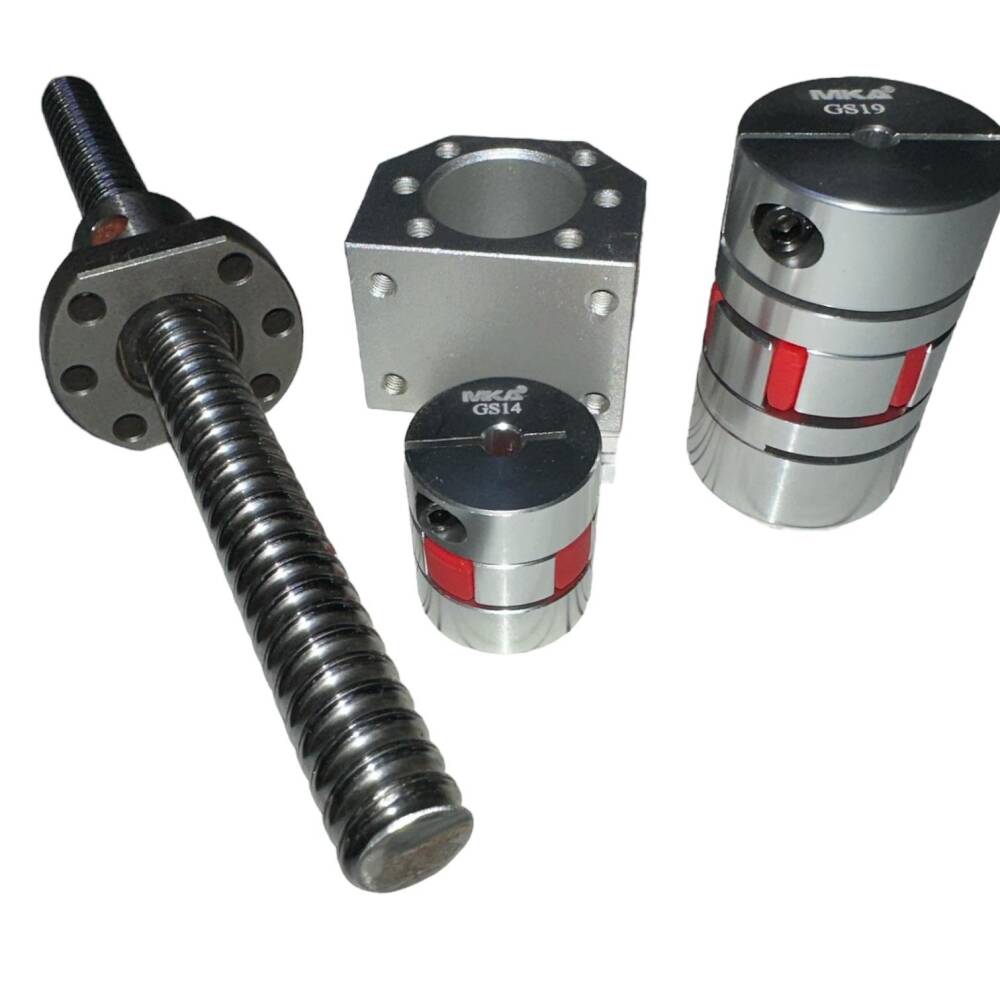

SCR 1605 vidalı mil, genellikle SFUR serisi somunlar ve lineer rulmanlar ile birlikte bir kızak veya ray sistemine entegre edilir. Flanşlı somun serilerimiz, flanştan yakalanarak "somun gövdesi" yardımıyla hareketli parçaya sabitlenir. Doğru montaj için mil uçlarının yataklanması ve somunun kızak sistemine hizalı bir şekilde bağlanması kritik öneme sahiptir. Özel montaj aparatları, sisteminize göre değişiklik gösterebilir.
Vidalı milinizin uzun ömürlü ve sorunsuz çalışması için düzenli yağlama şarttır. Çalışma koşullarına (hız, yük, ortam sıcaklığı) bağlı olarak belirli periyotlarla (örn. her 100-500 çalışma saati) özel bilyalı mil gresleri kullanılması önerilir. Doğru gres seçimi ve yağlama sıklığı için uygulama kılavuzumuza başvurmanız veya teknik destek ekibimizle iletişime geçmeniz en doğrusudur.
Vidalı Mil SCR 1605, yüksek doğruluk sağlamak üzere tasarlanmıştır ve ovalama usulü imalat sayesinde hassasiyetini yüksek devirlerde dahi korur. Çoğu CNC tezgahı, 3D yazıcı ve robotik sistem uygulamasında gereksinim duyulan hassasiyeti fazlasıyla karşılar. Ancak, projenizin spesifik hassasiyet toleransları için teknik dokümanlarımızdaki değerleri kontrol etmenizi öneririz.
SCR 1605 vidalı mil, 4 sıra misket sırası sayesinde yüksek eksenel kuvvet dayanım gücüne ve yüksek taşıma kapasitesine sahiptir. Dikey uygulamalarda da güvenilir performans sergiler. Ancak, dinamik ve statik yük değerleri milin uzunluğuna, yataklama tipine ve çalışma hızına göre değişiklik gösterir. Detaylı yük kapasitesi bilgisi için ürünün teknik veri föyüne bakılmalıdır.
Vidalı Mil SCR 1605, yüksek hızlı dönme hareketlerine dayanacak şekilde tasarlanmıştır ve yüksek devirlerde dahi hassasiyetini kaybetmez, uzun ömürlüdür. Maksimum güvenli devir, milin uzunluğuna, çapına ve yataklama konfigürasyonuna bağlıdır. Kritik hızın üzerinde çalışmak rezonans ve titremeye yol açabilir. Projenize özel maksimum devir için teknik ekibimizle görüşmenizi tavsiye ederiz.
Aşırı ısınma veya anormal sesler, yetersiz yağlama, aşırı yük, yanlış montaj, bilyalı somunun sıkışması veya yataklarda sorun olduğunu gösterebilir. İlk olarak yağlama durumunu kontrol edin. Sorun devam ederse, milin ve somunun hizasını, yük durumunu ve yatakların durumunu inceleyin. Gerekirse sistemi durdurup Mermak CNC teknik servisimizle iletişime geçin.
Çelik somunlarda her iki tarafta bulunan keçeler, tozu ve diğer kirleticileri dışarıda tutarak milin ve bilyaların ömrünü uzatır. Bu keçelerin ömrü, çalışma ortamının kirlilik seviyesine ve çalışma koşullarına bağlıdır. Düzenli bakım kontrollerinde keçelerin durumu gözlemlenmeli, aşınma veya yıpranma belirtileri görüldüğünde değiştirilmelidir. Yedek parça temini için bizimle iletişime geçebilirsiniz.
55 HRC (Rockwell C) yüzey sertliği, Vidalı Mil SCR 1605'in yüzeyinin oldukça sert olduğunu gösterir. Vidalar ovalama usulü imal edildiğinden elde edilen bu sertlik, milin yüksek aşınma direncine sahip olmasını sağlar, böylece uzun süreli ve yoğun kullanımlarda bile yüzey bütünlüğünü ve hassasiyetini korur. Bu, milin ömrünü önemli ölçüde artıran kritik bir özelliktir.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Vidalı Mil SCR 1605 için standart garanti süremiz ve kapsamı, satın alma koşullarınıza ve ürün kullanım kılavuzumuza göre belirlenir. Genellikle üretim kaynaklı hataları ve malzeme kusurlarını kapsar. Detaylı garanti koşulları için lütfen satış temsilcimizle iletişime geçin veya web sitemizdeki garanti politikamızı inceleyin.
Evet, Vidalı Mil SCR 1605 ile uyumlu SFUR serisi vidalı mil somunlarını aşınma veya arıza durumunda ayrı olarak temin edebilirsiniz. Yedek parça temini için ürün barkod numarasını (8692024020915) belirterek Mermak CNC satış ekibimizle iletişime geçmeniz yeterlidir. Doğru somun seçimi ve montajı için teknik destek almanız önemlidir.
Arızanın niteliğine bağlı olarak vidalı milin tamiri mümkün olabilir. Özellikle somundaki bilyaların veya keçelerin değişimi gibi durumlarda tamir yoluna gidilebilir. Ancak milin kendisinde (örneğin eğilme, yüzeyde derin aşınma) ciddi hasarlar varsa, sistemin hassasiyetini ve güvenilirliğini korumak adına komple değişim daha uygun maliyetli ve güvenli bir çözüm olabilir. Arıza tespiti ve en uygun çözüm için Mermak CNC teknik servisimizle iletişime geçmenizi öneririz.
Evet, projelerinizin özel gereksinimlerine uygun olarak standart dışı uzunluklarda Vidalı Mil SCR 1605 siparişi verebilirsiniz. Mil uçlarının işlenmesi ve istenen boyutta kesilmesi gibi özelleştirmeler için Mermak CNC satış ekibimizle iletişime geçerek detaylı bilgi ve fiyat teklifi alabilirsiniz. Minimum sipariş miktarları ve teslim süreleri proje bazında değerlendirilir.
