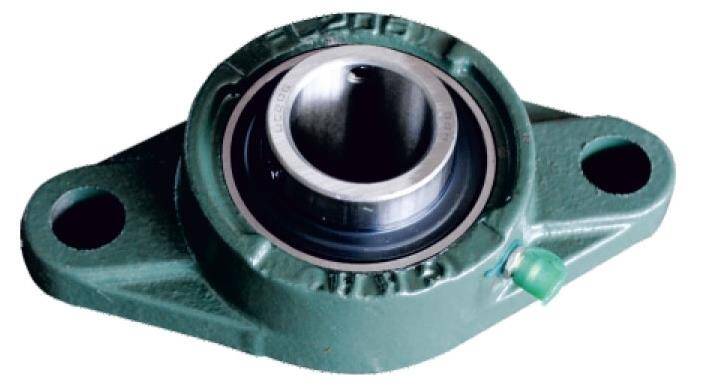

UCFL 204 YATAKLI RULMAN
-
5
16
-
4
2
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerUCFL 204 YATAKLI RULMAN
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
UCFL 204 yataklı rulman, endüstriyel otomasyon sistemlerinde kompakt ve güvenilir bir yataklama çözümü arayan mühendisler için özel olarak tasarlanmıştır. Bu ürün, 20 mm nominal mil çapına sahip uygulamalar için ideal olup, 4 cıvatalı kare flanşlı döküm yatak gövdesiyle birlikte sunulur. İç rulman yatağı, geniş iç bilezik yapısıyla mil üzerinde maksimum tutuş sağlarken, küresel dış bilezik tasarımı sayesinde mil ile yatak gövdesi arasındaki küçük eksenel ve radyal hizalama hatalarını etkin bir şekilde tolere edebilir. Bu özellik, montaj esnasındaki tolerans esnekliğini artırarak sistemin genel ömrünü uzatır ve olası gerilmeleri minimize eder.
Yüksek kaliteli döküm demirden imal edilen gövde, titreşimli ve darbeli çalışma şartlarına karşı üstün bir rijitlik ve dayanıklılık sunar. Kare flanşlı yapısı, düz ve sağlam montaj yüzeylerine dört noktadan güvenli bir şekilde sabitlenerek yüksek tork ve yük altında dahi kararlı bir operasyon sağlar. Entegre gresörlük (yağlama nipeli) sayesinde periyodik bakım ve yağlama kolayca yapılabilir, bu da rulman iç bileziğinin ve yuvarlanma elemanlarının ömrünü önemli ölçüde uzatır. Ayrıca, ürünün sızdırmazlık yapısı, toz, talaş ve kirli endüstriyel ortamlarda dahi güvenilir performansı sürdürmesini garanti eder.
Öne Çıkan Avantajlar
- Hassas Mil Uyumluğu: 20 mm mil çapına uygun, geniş iç bilezikli özel rulman tasarımı, dönme doğruluğunu artırır ve titreşimi minimize eder.
- Üstün Yapısal Rijitlik: Yüksek kaliteli döküm gövde ve 4 cıvatalı kare flanşlı montaj, ağır yük ve darbeli çalışma koşullarında dahi eksenel ve radyal kararlılık sağlar.
- Uzun Ömürlü ve Bakım Kolaylığı: Entegre gresörlük sayesinde periyodik yağlama imkanı, rulman ömrünü uzatır, işletme maliyetlerini düşürür ve arıza sürelerini minimize eder.
- Zorlu Ortam Direnci: Etkin sızdırmazlık yapısı, toz, talaş ve nem gibi kirli endüstriyel ortamlarda mekanik aksamın korunmasını sağlar, bakım sıklığını azaltır.
- Hizalama Toleransı: Küresel dış bilezik, montaj esnasında oluşabilecek küçük eksen kaçıklıklarını absorbe ederek sistemin genel ömrünü uzatır ve gerilmeleri önler.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Router ve Ahşap İşleme Tezgahları
UCFL 204, CNC router ve ahşap işleme tezgahlarının X ve Y eksen milleri için kritik bir bileşendir. Yüksek hızlı kesim ve frezeleme operasyonlarında milin stabil hareketini sağlar, titreşimi minimize eder ve işleme hassasiyetini artırır. Talaşlı ve tozlu ortamlara karşı dayanıklı yapısı sayesinde uzun ömürlü ve güvenilir bir çözüm sunar.
Konveyör ve Taşıma Sistemleri
Hafif ve orta yük taşıyan bantlı, zincirli veya makaralı konveyör sistemlerinde ana ve yardımcı şaftların yataklanmasında idealdir. Sürekli çalışma koşullarında dahi üstün performans sergiler, yük dağılımını optimize eder ve bakım gereksinimini düşürerek operasyonel verimliliği artırır.
Ambalaj ve Dolum Makinaları
Gıda, ilaç ve diğer endüstrilerdeki ambalajlama, dolum ve etiketleme makinalarında dönen millerin yataklanmasında tercih edilir. Hassas hareket ve hijyenik gereksinimlerin olmadığı bölgelerde, maliyet etkin ve güvenilir bir çözüm sunarak üretim süreçlerinin kesintisiz devamlılığına katkıda bulunur.
Genel Makine İmalatı ve Otomasyon
Fanlar, blowerlar, küçük pompa sistemleri, tekstil makinaları ve çeşitli otomasyon ekipmanlarında döner elemanların stabil ve sessiz çalışmasını sağlar. Kompakt yapısı sayesinde dar alanlarda dahi kolay entegrasyon imkanı sunarak genel makine performansını ve dayanıklılığını artırır.
Operasyonel Avantajlar
Yüksek Verimlilik
Düşük sürtünme katsayısı ve hassas işçilik sayesinde enerji kayıplarını minimize eder. Milin düzgün ve titreşimsiz dönmesini sağlayarak makine verimliliğini artırır, ürün kalitesini yükseltir ve operasyonel maliyetleri düşürür.
Uzun Kullanım Ömrü
Yüksek kaliteli döküm gövde, dayanıklı rulman çeliği ve etkin sızdırmazlık elemanları sayesinde zorlu endüstriyel koşullara karşı üstün direnç gösterir. Periyodik gresörlük yağlama imkanı ile servis ömrü maksimize edilerek arıza riskleri en aza indirilir.
Kolay Entegrasyon
Standartlaştırılmış boyutları ve 4 cıvatalı kare flanşlı montaj yapısı, mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Küresel dış bileziği sayesinde küçük montaj hatalarını tolere ederek kurulum kolaylığı sunar ve işçilik süresini kısaltır.
UCFL 204 Ölçüleri
UCFL 204 YATAKLI RULMAN Hakkında Merak Edilenler ve Teknik Detaylar
UCFL 204 modeli, nominal olarak 20 mm mil çapı için özel olarak tasarlanmıştır. Rulman iç bileziği bu çapa göre imal edildiğinden, farklı mil çapları için bu modeli kullanmak doğru değildir. Uygulamanızdaki mil çapına uygun olan diğer UCFL serisi rulmanları tercih etmelisiniz.
Profesyonel montaj için öncelikle mil çapınızın nominal 20 mm ve uygun toleransta olduğundan emin olun. Montaj yüzeyi düz, rijit ve gövdeyi titreşimsiz taşıyabilecek sağlamlıkta olmalıdır. Gövde cıvatalarını ve mil sıkma vidalarını eşit torkla sıkmaya özen gösterin. Bu adımlar, rulmanın uzun ömürlü ve performanslı çalışması için kritik öneme sahiptir.
UCFL 204 rulmanının aşırı ısınması genellikle yanlış mil çapı uyumu, aşırı sıkılmış mil sıkma vidaları, yetersiz veya kalitesiz gres, montaj yüzeyindeki hizalama hataları ya da aşırı yüklenme gibi nedenlere bağlı olabilir. İlk olarak milin serbest döndüğünden, gresin yeterli olduğundan ve montaj cıvatalarının eşit torkla sıkıldığından emin olun. Gerekirse bir uzmandan destek almalısınız.
UCFL 204, döküm gövdesi sayesinde titreşimli ve darbeli çalışma şartlarına uygundur. Ancak her rulmanın belirli bir dinamik ve statik yük kapasitesi ile maksimum devir limiti bulunur. Uygulamanızın yük ve devir değerleri bu limitleri aşarsa rulman ömrü kısalır veya arıza meydana gelebilir. Detaylı bilgi için ürünün teknik veri tablosuna bakmalı veya Mermak CNC teknik ekibine danışmalısınız.
Çalışma ortamına göre uygun kaliteli rulman gresi kullanmanız önemlidir. Genellikle lityum sabun bazlı, EP (Extreme Pressure) katkılı gresler tercih edilir. Gresörlük üzerinden periyodik yağlama yaparken, rulman içinde eski gresi dışarı atacak kadar, ancak aşırıya kaçmadan taze gres takviyesi yapılmalıdır. Aşırı gres de ısınmaya neden olabilir.
UCFL 204'ün küresel dış bileziği, mil ile yatak gövdesi arasındaki küçük hizalama hatalarını tolere edebilmesini sağlar. Bu özellik, montaj sırasında oluşabilecek hafif eksen kaçıklıklarını absorbe ederek rulmanın gerilimsiz çalışmasına olanak tanır ve böylece rulman ömrünü uzatır, titreşimi azaltır. Özellikle rijit olmayan veya hassas montajın zor olduğu yerlerde avantaj sağlar.
Döküm gövde, UCFL 204'e yüksek mukavemet ve rijitlik kazandırır. Özellikle titreşimli ve darbeli çalışma şartlarına karşı çok daha dayanıklıdır. Plastik veya preslenmiş sac gövdelere kıyasla daha uzun ömürlüdür, deformasyona daha az eğilimlidir ve ağır sanayi uygulamalarında güvenilir bir yataklama çözümü sunar.
Rulman ömrünü uzatmak için düzenli ve doğru bakım esastır. Mil çapının uygunluğu, doğru montaj, montaj cıvatalarının eşit torkla sıkılması, çalışma ortamına uygun kaliteli gresin periyodik olarak takviye edilmesi ve tozlu ortamlarda sızdırmazlık elemanlarının kontrolü çok önemlidir. Aşırı yük ve devirden kaçınmak da ömrü doğrudan etkiler.
CNC router ve ahşap işleme tezgahlarının X/Y eksen milleri için UCFL 204 idealdir. Montajda eksenlerin paralelliğini ve milin düzgünlüğünü sağlamak kritik öneme sahiptir. Küresel dış bileziği küçük kaçıklıkları tolere etse de, mümkün olan en hassas hizalama hem rulman hem de genel sistem performansı için daha iyidir. Ayrıca tozlu ortam nedeniyle sızdırmazlık elemanlarını düzenli kontrol etmek önemlidir.
UCFL 204'ün standart sızdırmazlık elemanları, toz, talaş ve kirli ortamlara karşı dayanıklı bir koruma sağlar. Bu sayede CNC, marangozhane ve metal işleme hatları gibi yerlerde güvenle kullanılabilir. Ancak çok ağır ve nemli çalışma şartlarında veya su püskürtmeli ortamlarda ek muhafaza veya labirent koruma gibi ilave önlemler almanızı tavsiye ederiz.
Gövde cıvataları ve mil sıkma vidaları, üreticinin belirlediği tork değerlerine uygun olarak eşit şekilde sıkılmalıdır. Aşırı sıkma rulmanda gerilime yol açarken, yetersiz sıkma boşluk ve titreşime neden olabilir. Genellikle bu değerler ilgili standartlarda veya ürünün detaylı teknik çizimlerinde belirtilir. Mermak CNC teknik ekibinden spesifik tork değerleri için destek alabilirsiniz.
Mermak CNC olarak sattığımız tüm ürünler, üretim hatalarına karşı belirli bir garanti süresi ile gelir. UCFL 204 rulmanınızda bir arıza durumu yaşamanız halinde, satın alma belgenizle birlikte Mermak CNC teknik servisimizle iletişime geçmelisiniz. Uzman ekibimiz durumu değerlendirip size çözüm odaklı destek sağlayacaktır.
UCFL 204 gibi yataklı rulmanlar genellikle komple bir ünite olarak tasarlanır ve bu şekilde değiştirilmesi önerilir. İç rulman yatağı ve dış gövde birbiriyle uyumlu çalıştığından, sadece iç rulmanı değiştirmek performans sorunlarına yol açabilir. Ancak özel durumlarda veya büyük projelerde yedek parça temini konusunda Mermak CNC ile iletişime geçerek bilgi alabilirsiniz.
Mermak CNC, müşterilerinin projelerinde kolaylık sağlamak amacıyla ürünlerimizin teknik çizimlerini ve bazen 3D modellerini sunmaktadır. UCFL 204 için teknik çizimlere genellikle ürün sayfamızdan ulaşabilir veya Mermak CNC teknik destek ekibimizle iletişime geçerek talep edebilirsiniz. Bu belgeler, montaj ve tasarım entegrasyonu için size yardımcı olacaktır.
Teknik Özelliklerini Detaylıca Anlatalım .. ! Nerelerde Kullanılır ? Nasıl Çalışır ?
UCFL 204 yataklı rulman nerede kullanılır
UCFL 204 yataklı rulman çalışma prensibi
- Tip: UCFL 204 yataklı rulman, iki delikli flanşlı gövdeye sahip bir rulman yatağıdır.
- Gövde Malzemesi: Genellikle döküm demir veya yüksek mukavemetli alaşımlı malzeme.
- Rulman Tipi: İçerisinde bilyalı rulman bulunur, mil üzerinde serbestçe dönebilir.
- İç Çap: 20 mm (UCFL 204 standardı)
- Montaj: İki cıvata deliği ile sabitlenir, flanşlı yapısı sayesinde yüzeye kolayca monte edilir.
- Sızdırmazlık: Toz ve kir girişini engelleyen conta ve sızdırmazlık elemanları içerir.
- Yağlama: Çoğunlukla bakım gerektirmeyen, ömür boyu yağlanmış tiptedir; bazı modellerde yağlama nipeli bulunabilir.
- Endüstriyel makineler ve üretim hatları
- Konveyör sistemleri
- Tarım makineleri
- Ambalaj ve gıda işleme makineleri
- Fan, blower ve havalandırma sistemleri
- Otomasyon ve taşıma sistemleri
- Depolama rafları ve spor ekipmanları
- Motor ve pompa montaj tabanları
UCFL 204 yataklı rulman, milin düzgün ve düşük sürtünme ile dönmesini sağlar. Flanşlı gövde, rulmanın sabit bir yüzeye sağlam şekilde montajını mümkün kılar. İçindeki bilyalı rulman, hem radyal hem de hafif eksenel yükleri taşıyabilir. Gövde yapısı sayesinde kendi kendine hizalama özelliği vardır; mildeki küçük hizalama hatalarını tolere edebilir. Bu sayede montajı kolay ve esnektir, titreşim ve gürültüyü azaltır, uzun ömürlü ve güvenilir çalışma sunar.
1. Montaj yüzeyinin düzgün ve temiz olması gerekir.
2. Cıvatalar eşit şekilde sıkılmalı, aşırı sıkmadan kaçınılmalıdır.
3. Mil çapı rulman iç çapına tam uygun olmalıdır.
4. Gerekirse yağlama işlemi yapılmalı, toz ve kirden korunmalıdır.
5. Ürün teslim alındığında ambalaj kontrol edilmeli, hasar varsa tutanak tutulmadan teslim alınmamalıdır.
Kaynak: Mermak CNC teknik dokümanları ve ürün bilgi havuzu.
