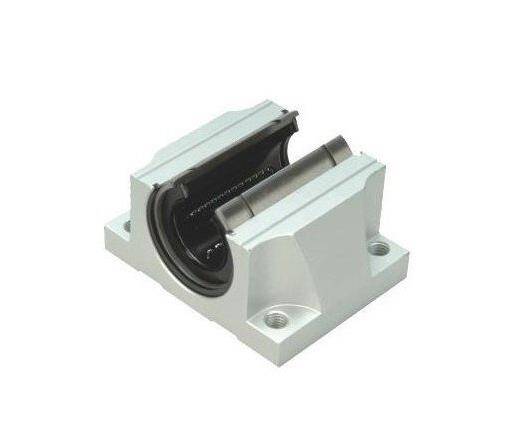

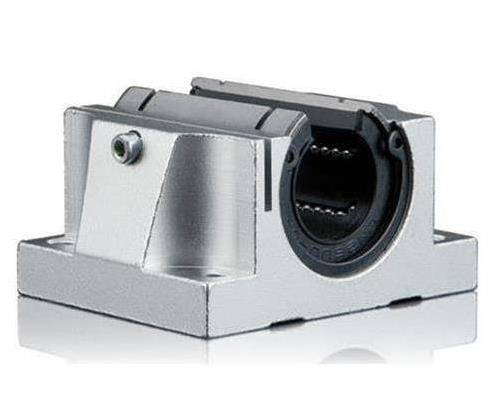

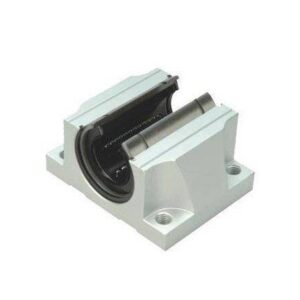

TBR 30 UU Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas ve doğrusal hareket kabiliyeti sağlamak üzere tasarlanmış, yüksek performanslı bir bileşendir. 30 mm şaft çapı ile uyumlu bu rulman, sertleştirilmiş ve hassas işlenmiş bilya yolları sayesinde, düşük sürtünme katsayısı ile akıcı ve tekrarlanabilir bir lineer hareket sunar. Özellikle yük taşıma, konumlandırma ve hassas montaj operasyonları gerektiren uygulamalarda, sistemin genel verimliliğini ve doğruluğunu maksimize etme potansiyeli taşır. Kompakt yapısı ve modüler tasarımı, entegrasyon kolaylığı sağlayarak mühendislik çözümlerine esneklik katar.
Bu lineer rulman, sadece hareket sağlamakla kalmaz, aynı zamanda zorlu endüstriyel koşullara karşı dayanıklılık sunar. UU tipi entegre sızdırmazlık elemanları sayesinde, toz, talaş ve nem gibi dış etkenlere karşı üstün koruma sağlayarak rulman ömrünü önemli ölçüde uzatır ve bakım ihtiyacını minimize eder. Dinamik ve statik yük kapasitelerinin optimize edilmiş dengesi, geniş bir uygulama yelpazesinde güvenilir performans garantisi verirken, hassas toleranslarla işlenmiş millerle kullanıldığında sistemin genel hassasiyetini ve çalışma stabilitesini artırır. Mermak CNC güvencesiyle sunulan bu ürün, otomasyon projeleriniz için uzun vadeli ve güvenilir bir yatırımdır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Detaylı Bilgi İçin: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
TBR 30 UU lineer rulmanlar, malzeme taşıma konveyörleri, paketleme makineleri ve otomatik montaj hatları gibi genel otomasyon çözümlerinde yaygın olarak kullanılır. Yüksek yük kapasitesi ve hassas hareket kabiliyeti sayesinde, bu sistemlerde ürünlerin düzgün ve verimli bir şekilde konumlandırılmasını sağlar.
3D yazıcılar, küçük ölçekli CNC routerlar, lazer kesim makineleri ve minyatür robotik kollar gibi uygulamalarda, 30 mm mil çapı sınıfındaki bu rulmanlar ideal bir çözümdür. Gerekli hassasiyet ve dayanıklılığı uygun maliyetle sunarak, bu tür projelerin başarıyla hayata geçirilmesine katkıda bulunur.
Özel üretim makineleri, test ve ölçüm cihazları gibi spesifik mühendislik gerektiren alanlarda, TBR 30 UU lineer rulmanlar, kılavuz miller üzerinde ürün taşıma arabaları veya hassas kalibrasyon platformları için güvenilir bir temel oluşturur. Modüler yapısı, farklı tasarım ihtiyaçlarına kolayca adapte olmasını sağlar.
Ağaç işleme makinelerinde kesim, delme ve frezeleme ünitelerinin lineer hareketinde, aynı zamanda tekstil makinelerinde kumaş germe veya kesim sistemlerinin hassas konumlandırmasında tercih edilir. UU tipi sızdırmazlık, talaş ve iplik parçacıklarına karşı ek koruma sağlayarak, bu sektörlerdeki zorlu çalışma koşullarına uyum sağlar.
Düşük sürtünme katsayısı ve hassas hareket kabiliyeti sayesinde, sistemin enerji tüketimini minimize ederken, yüksek hız ve ivmelerde bile tutarlı ve tekrarlanabilir bir performans sunarak genel operasyonel verimliliği artırır.
Sertleştirilmiş ve hassas işlenmiş bilya yolları ile yüksek kaliteli malzemelerden üretilmesi, aşınmaya karşı üstün direnç sağlar. UU tipi sızdırmazlık elemanları sayesinde dış etkenlerden korunarak, rulmanın servis ömrünü önemli ölçüde uzatır ve bakım aralıklarını seyreltir.
Endüstriyel standartlara uygun boyutları ve modüler tasarımı sayesinde mevcut sistemlere kolayca entegre edilebilir. Montajı basittir ve hızlı bir şekilde devreye alınabilir, bu da proje sürelerini kısaltır ve mühendislik maliyetlerini düşürür.
Gelişmiş sızdırmazlık teknolojisi ve dayanıklı yapısı sayesinde, sık yağlama veya temizlik ihtiyacını azaltır. Bu durum, operasyonel kesinti sürelerini minimize eder ve işletme maliyetlerinde tasarruf sağlar.
TBR30UU lineer rulmanınızdan maksimum ömrü ve performansı elde etmek için, mil yüzey sertliği 58–62 HRC aralığında, taşlanmış ve tercihen krom kaplı miller kullanmanız kritik öneme sahiptir. Ayrıca, milin g6–h6 toleransında olması, düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği için idealdir.
TBR30UU lineer rulman, hem yatay hem de dikey eksenli uygulamalarda güvenle kullanılabilir. Önemli olan, rulmanın taşıyacağı statik ve dinamik yüklerin, ürünün yaklaşık 1.57 kN dinamik ve 2.75 kN statik yük kapasitelerini aşmamasıdır. Dikey uygulamalarda yükün dengeli dağılımına özellikle dikkat edilmelidir.
Evet, bir eksen üzerinde birden fazla TBR30UU rulman bloğu kullanılıyorsa, bloklar arası mesafenin ve yük dağılımının dengeli olması rulman ömrü ve performansı için kritiktir. Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan etkiler; bu nedenle montaj öncesi detaylı bir hizalama kontrolü yapılması şiddetle önerilir.
TBR30UU gibi genel serisi lineer rulmanlar için standart çalışma sıcaklığı aralığı genellikle -20°C ile +80°C arasındadır. Aşırı ısınma durumunda, öncelikle yetersiz veya yanlış tipte yağlama olup olmadığını kontrol edin. Ayrıca, mil ve rulman arasındaki toleransın doğru olup olmadığını veya rulmanın aşırı yüke maruz kalıp kalmadığını (dinamik yük kapasitesi 1.57 kN, statik yük kapasitesi 2.75 kN) değerlendirmeniz gerekir.
TBR30UU rulmanlar montaj öncesi genellikle greslenmiş olarak gelir. Ancak yüksek hız ve ivmelerde çalışan bir CNC makinesinde periyodik bakım kapsamında yağlama aralığı kısaltılmalıdır. Uygun viskozitede, lityum bazlı veya sentetik, lineer rulmanlar için özel olarak formüle edilmiş bir gres kullanılması, ömrü ve performansı artıracaktır.
TBR30UU rulmanınızı sertleştirilmemiş veya krom kaplı olmayan bir mil üzerinde kullanmanız teknik olarak mümkün olsa da, bu durum rulmanın ömrünü ciddi şekilde kısaltacak ve mil yüzeyinde hızlı aşınmalara neden olacaktır. Rulman, düşük sürtünmeli ve hassas hareket avantajlarından tam olarak yararlanamaz, bu da sisteminizin genel performansını düşürür.
Dinamik yük kapasitesi (yaklaşık 1.57 kN), rulmanın hareket halindeyken belirli bir ömür boyunca güvenle taşıyabileceği yüktür ve rulman ömrü hesaplamalarında kullanılır. Statik yük kapasitesi (yaklaşık 2.75 kN) ise, rulmanın sabit durumdayken kalıcı deformasyon yaşamadan taşıyabileceği maksimum yüktür. Uygulamanızda sürekli hareket ve tekrarlayan döngüler varsa dinamik, daha çok durma ve yüksek bekleme yükleri varsa statik kapasite daha önemlidir.
Hassas konum tekrarlanabilirliği, rulmanın bir hareket sonrası aynı pozisyona her seferinde çok yüksek hassasiyetle dönebilme yeteneğidir. Bunu garanti etmek için, uygun toleransta (g6–h6) taşlanmış mil kullanmak, milin doğruluğunu ve paralelliğini sağlamak, ayrıca montaj sırasında hizalama hatalarından kaçınmak kritik öneme sahiptir. Bu, özellikle hassas robotik ve ölçüm sistemlerinde hayati öneme sahiptir.
TBR30UU rulmanınızın ömrünün sonuna yaklaştığını veya arızalandığını gösteren başlıca belirtiler; hareket sırasında artan ses (gıcırtı, tıkırtı, sürtünme), boşluk (milin rulman içinde tolerans dışı sallanması), takılmalar veya daha yüksek sürtünme kuvveti ile hareket etme zorluğudur. Bu belirtiler görüldüğünde, rulmanın kontrol edilmesi ve gerekirse değiştirilmesi önerilir.
TBR30UU lineer rulmanların modüler yapısı, arızalanan veya yıpranan bir rulmanı kolayca söküp yenisiyle değiştirmenize olanak tanır. Bu sayede, tüm mekanizmayı değiştirmek yerine sadece rulman bloğunu yenileyerek bakım maliyetlerini düşürür ve stok yönetimini basitleştirir, çünkü sadece rulman bloğunu stokta tutmanız yeterlidir. Bu, hızlı ve verimli bir bakım süreci sağlar.
Mermak CNC olarak, TBR30UU lineer rulmanların modüler yapısı ve maliyet etkinliği nedeniyle genellikle komple rulman bloğunun değiştirilmesi önerilir. Yedek parça olarak bu rulmanları stoklarımızda bulundurmaktayız ve kolayca temin edebilirsiniz. Tamir hizmeti yerine, yeni ve garantili bir rulman ile değişim yapmak, daha uzun ömürlü ve güvenilir bir çözüm sunar.
Mermak CNC tarafından satılan TBR30UU lineer rulmanlar, endüstri standartlarına uygun olarak üretim hatalarına karşı belirli bir garanti süresi ile gelir. Garanti koşulları, ürünün normal kullanım, doğru montaj ve belirtilen teknik özelliklere uygun işletim şartlarını kapsar. Detaylı bilgi için lütfen satış ekibimizle iletişime geçin veya web sitemizdeki güncel garanti politikasını inceleyin.
Mil doğruluğu ve paralellik hataları, TBR30UU rulmanınızın ömrünü ve performansını doğrudan etkiler. Montaj öncesi hizalama kontrolü için hassas bir komparatör saati veya lazer hizalama cihazı kullanmak en doğru sonucu verecektir. Milin ve rulman yataklarının tam olarak paralel ve aynı eksende olduğundan emin olunmalıdır, bu da sessiz çalışma ve hassas pozisyonlama sağlar.
