Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

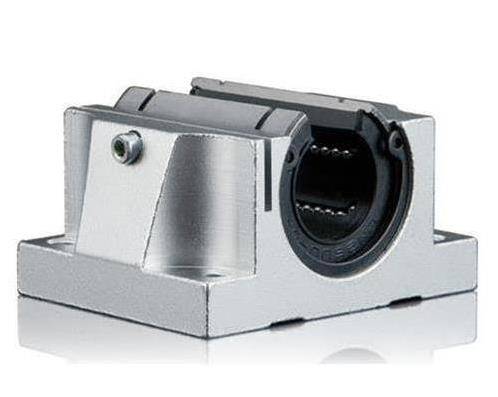

Tbr 20 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinin temel yapı taşlarından biri olarak, hassas lineer hareket gerektiren uygulamalar için özel olarak tasarlanmıştır. 20 mm mil çapına sahip şaftlar üzerinde olağanüstü akıcılık ve tekrarlanabilirlik sunan bu ürün, modern üretim hatlarından robotik sistemlere kadar geniş bir yelpazede güvenilir performans sergiler. Yüksek mühendislik standartlarına uygun olarak üretilen TBR 20 UU, makine ve ekipmanlarınızın ömrünü uzatırken, operasyonel verimliliğinizi maksimize etme potansiyeli taşır.
Bu lineer rulman, özellikle düşük sürtünmeli ve yüksek hassasiyetli hareketin kritik olduğu mekanizmalarda tercih edilir. İç yapısında barındırdığı sertleştirilmiş bilya yolları sayesinde, dinamik ve statik yükler altında dahi uzun süreli ve stabil bir performans sunar. Uygun toleransta (g6-h6) işlenmiş millerle kullanıldığında, minimum boşluk ve maksimum hassasiyetle çalışarak, konumlandırma tekrarlanabilirliğini üst seviyeye çıkarır. TBR 20 UU'nun tasarımı, sadece hareketin akıcılığını değil, aynı zamanda sistemin genel ömrünü ve bakım kolaylığını da göz önünde bulundurarak, mühendislik çözümlerinize değer katmak üzere optimize edilmiştir.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır. Proje ve teknik destek ekibimiz, bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsız kalmanız durumunda size ücretsiz mühendislik danışmanlığı sunmaya hazırdır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
TBR 20 UU, montaj hatlarında ürün transfer üniteleri, otomatik paketleme makineleri, konveyör sistemleri ve endüstriyel robot kollarının lineer eksenlerinde yaygın olarak kullanılır. Ağır parçaların hassas ve güvenilir bir şekilde taşınması gerektiği durumlarda, operasyonel süreklilik ve verimlilik için kritik bir bileşendir.
Küçük ve orta boyutlu CNC router'lar, lazer kesim makineleri, plazma kesiciler ve 3D yazıcıların X, Y veya Z eksenlerinde, yüksek hız ve hassasiyet gerektiren konumlandırma görevlerinde kritik rol oynar. Bu tip uygulamalarda hassas tekrarlanabilirlik ve düşük bakım gereksinimi sunar.
Laboratuvar ekipmanları, ölçüm cihazları, prototip makineler ve özel amaçlı üretim hatlarında, tekrarlanabilir ve stabil lineer hareket gerektiren her türlü özel mühendislik projesinde güvenle kullanılabilir. Özellikle hassas ölçüm ve test mekanizmalarında doğru ve titreşimsiz hareket için tercih edilir.
Düşük sürtünme katsayısı sayesinde enerji kaybını minimize eder, daha az güç tüketimi ile hızlı ve akıcı hareket kabiliyeti sunarak operasyonel verimliliği önemli ölçüde artırır. Sistemlerin daha az enerjiyle daha çok iş yapmasını sağlar.
Yüksek kaliteli malzemelerden üretilen ve hassas işçilikle birleştirilen TBR 20 UU, doğru montaj ve periyodik yağlama ile aşınmaya karşı üstün direnç göstererek sistemlerinizin uzun yıllar sorunsuz çalışmasını sağlar, bakım maliyetlerini düşürür.
Endüstriyel standartlara uygun boyutları ve evrensel uyumluluğu sayesinde mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Modüler tasarımı, kurulum ve bakım süreçlerini basitleştirir, böylece devreye alma sürelerini kısaltır ve esneklik sunar.
Tbr 20 Uu Lineer Rulman'ın katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 0.86 kN, statik yük kapasitesi ise 1.37 kN mertebesindedir. Uygulamanızdaki gerçek yüklerin bu değerleri aşmamasına dikkat etmelisiniz.
Uzun servis ömrü ve optimum performans için mil yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Bu, bilya yollarının aşınmaya karşı direncini artırarak rulmanın verimliliğini korur.
Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan etkiler ve erken aşınmaya, artan sürtünmeye veya sıkışmaya neden olabilir. Montaj öncesi milin ve rulman bloğunun hizalama kontrolünü dikkatlice yapmanız, rulmanın düzgün çalışması için kritik öneme sahiptir.
Yüksek hız ve ivmelerde, rulmanın yağlama aralığı normalden daha sık olmalıdır. Bu tür uygulamalar için düşük viskoziteli, yüksek performanslı ve uygun lineer rulman gresleri veya yağları seçmek, rulmanın verimli çalışmasını ve ömrünü artıracaktır.
Eğer mil ve rulman yatağı toleranslarına uygun tasarlanmadıysa, montajda hizalama hatası varsa veya mil yüzeyinde kusurlar varsa, Tbr 20 Uu rulman sesli çalışabilir veya titreşim yapabilir. Ayrıca, yetersiz veya yanlış tip yağlama da bu duruma neden olabilir.
Tbr 20 Uu Lineer Rulman, genellikle TBR serisi yatak blokları ile birlikte kullanılır. Bu bloklar, 20 mm mil çapına uygun olarak tasarlanmıştır ve rulmanın hassas ve güvenli bir şekilde sabitlenmesini sağlar, böylece destekli miller üzerinde stabil hareket elde edersiniz.
UU tip kauçuk keçeler, Tbr 20 Uu için temel toz, talaş ve kir girişine karşı koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile korumak rulman ömrünü ciddi şekilde uzatacaktır.
Bir eksen üzerinde birden fazla rulman bloğu kullanıyorsanız, bloklar arası mesafe ve taşıyacağınız yükün rulmanlara eşit dağılımı kritik öneme sahiptir. Yanlış hizalama veya eşit olmayan yük dağılımı, rulmanların ömrünü kısaltabilir ve performansı düşürebilir; montaj öncesi dikkatli bir planlama ve hizalama şarttır.
Bu rulman, genel amaçlı otomasyon sistemleri, hafif CNC ve robotik projeler, kılavuz miller üzerinde ürün taşıma arabaları ve özel makine imalatında lineer hareket çözümleri için idealdir. Özellikle 20 mm mil çapı gerektiren uygulamalarda düşük sürtünme ve hassas konumlandırma sağladığı için yaygın olarak kullanılır.
Tbr 20 Uu Lineer Rulman, modüler yapısı sayesinde kolayca değiştirilebilir bir üründür. İçindeki bilya veya keçe gibi parçaların ayrı ayrı tamiri genellikle ekonomik veya pratik değildir; arıza durumunda komple rulmanın değiştirilmesi, en güvenilir ve zaman kazandıran çözüm olacaktır.
Evet, uygulama seçimi, montaj veya kullanım sırasında karşılaştığınız her türlü teknik sorun için Mermak CNC teknik ekibi ile iletişime geçebilirsiniz. Proje detaylarınızı paylaşarak doğru LM/LME serisi rulman ve mil kombinasyonunu belirlemeniz ve sorun giderme konusunda size yardımcı olacaklardır.
Tbr 20 Uu Lineer Rulmanlarımız, üretim hatalarına karşı standart Mermak CNC garanti koşulları altındadır. Detaylı garanti süresi ve kapsamı için lütfen satın alma belgenizi inceleyin veya Mermak CNC müşteri hizmetleriyle iletişime geçin. Garanti, genellikle uygun kullanım ve bakım koşullarına bağlıdır.
