Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

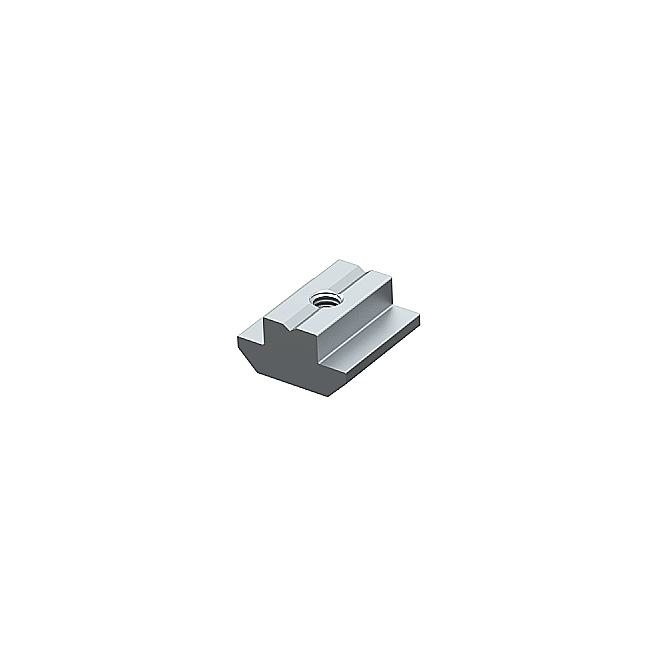

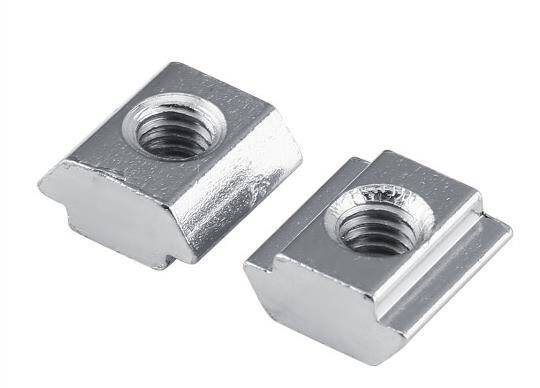

Endüstriyel otomasyon sistemlerinin iskeletini oluşturan sigma profiller, montaj ve bağlantı elemanlarının seçimi konusunda yüksek hassasiyet gerektirir. T Kanal Somunu M4 20X20 K6, bu gereksinimleri karşılamak üzere tasarlanmış, üstün mühendislik ürünü bir bağlantı elemanıdır. Modüler makine iskeletlerinden konveyör sistemlerine, robotik platformlardan test standlarına kadar geniş bir yelpazede kullanılan 20x20 mm sigma profiller için özel olarak geliştirilmiştir. Bu somun, yalnızca bir bağlantı elemanı olmanın ötesinde, sistemlerinizin stabilitesini, hassasiyetini ve uzun ömürlülüğünü doğrudan etkileyen kritik bir komponenttir.
M4 metrik diş yapısı ile endüstriyel standartlara tam uyum sağlayan bu T kanal somunu, özellikle 20x20 mm kesitli sigma profillerin K6 kanalına mükemmel bir şekilde oturacak biçimde tasarlanmıştır. Geniş tutma yüzeyi sayesinde, profil kanalı içinde maksimum temas alanı oluşturarak yüksek tork değerlerine ve dinamik yüklere karşı eşsiz bir sabitleme gücü sunar. Geleneksel tırtıllı somunların aksine, profilin üst kısmından yerleştirilemeyen bu model, profilin baş kısmından kanala sürülerek monte edilir. Bu "uçtan yüklemeli" tasarım, özellikle ağır yük altında çalışan veya sürekli titreşime maruz kalan uygulamalarda somunun kanaldan çıkmasını engelleyerek sistemin güvenilirliğini artırır ve beklenmedik bağlantı gevşemelerinin önüne geçer.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Hızlı ve güvenilir montaj gerektiren modüler konveyör hatlarında, sensör braketleri, motor montaj plakaları veya güvenlik bariyerlerinin 20x20 sigma profillere sabitlenmesinde kritik rol oynar. Titreşimli ortamlarda bile yüksek tutuş sağlayarak sistemin kesintisiz ve hatasız çalışmasına katkıda bulunur.
CNC router'lar, lazer kesim makineleri ve 3D yazıcılar gibi yüksek hassasiyet gerektiren makinelerin iskelet yapılarında, hareketli eksenlerin, işleme kafalarının ve yardımcı ekipmanların montajında kullanılır. Profilin iç yapısına entegre olması sayesinde temiz, düzenli bir kablolama ve estetik bir makine görünümü sunar.
Laboratuvar ve Ar-Ge ortamlarında kurulan modüler test standlarında, ölçüm cihazlarının, sensörlerin ve numune tutucuların hızlıca konumlandırılması ve ayarlanması için idealdir. Sık sökme-takma ve yeniden konfigürasyon ihtiyacında dahi profil bütünlüğünü ve bağlantı elemanının sağlamlığını korur.
Modüler sistemlerde hızlı kurulum ve adaptasyon imkanı sunarak montaj sürelerini minimize eder. Güvenli ve stabil bağlantısı sayesinde bakım ihtiyacını azaltır ve üretim hatlarının kesintisiz, maksimum verimlilikle çalışmasına olanak tanır.
Yüksek mukavemetli karbon çeliği malzemesi ve korozyona dayanıklı elektro galvaniz kaplaması sayesinde zorlu endüstriyel koşullarda dahi performansını uzun yıllar sürdürür. Aşınmaya ve deformasyona karşı dirençli yapısı, sıkı toleranslarını koruyarak güvenilirliğini artırır.
Endüstriyel standart M4 cıvata ve K6 profil kanallarıyla tam uyumluluğu sayesinde mevcut ve yeni sistemlere sorunsuz entegre edilebilir. Montajı basittir, özel alet gerektirmez ve ergonomik yapısıyla sahada hızlıca uygulanabilir.
Hayır, bu T Kanal Somunu M4 20X20 K6, özel olarak 20x20 sigma profillerle tam uyumlu olarak tasarlanmıştır. Kanal 6 boyutu ve geniş tutma yüzeyi sayesinde sadece bu tip profillerde en sağlam montajı sağlar.
Bu T Kanal Somunu, tırtıllı (drop-in) somunlar gibi profilin üstünden bırakılamaz. Sağlam tutuşu ve geniş yüzeyi nedeniyle, profilin baş kısmından kanala yerleştirilerek istenilen konuma kaydırılarak kullanılmalıdır.
M4 somunlar için genellikle 2.5 - 3.5 Nm arasında bir tork değeri önerilir. Ancak profilin malzemesi ve civatanın kalitesi de önemlidir. Aşırı tork, hem civatayı hem de somunun dişlerini yalama yapabilir veya profil kanalına zarar verebilir. Geniş tutma yüzeyi sayesinde standart somunlara göre daha sağlam bir kavrama sunar.
Ürünümüz genellikle çinko kaplı çelikten imal edilmiştir, bu da paslanmaya karşı belirli bir direnç sağlar. Geniş tutma yüzeyi ve profile tam oturma özelliği sayesinde yüksek mekanik yüklerde dahi sağlam bir montaj sunar. Aşırı nemli veya kimyasal ortamlarda paslanma riski artabilir, bu tür uygulamalar için özel kaplamalı ürünler tercih edilebilir.
T Kanal Somunu M4 20X20 K6, geniş tutma yüzeyi sayesinde profile sağlam bir şekilde oturur. Doğru torkla sıkıldığında ve uygun civata kullanıldığında titreşime karşı iyi bir dirence sahiptir. Çok yüksek titreşimli uygulamalarda civata sabitleyici (loctite) gibi ek önlemler düşünülebilir, ancak çoğu CNC uygulaması için ekstra bir önleme gerek kalmaz.

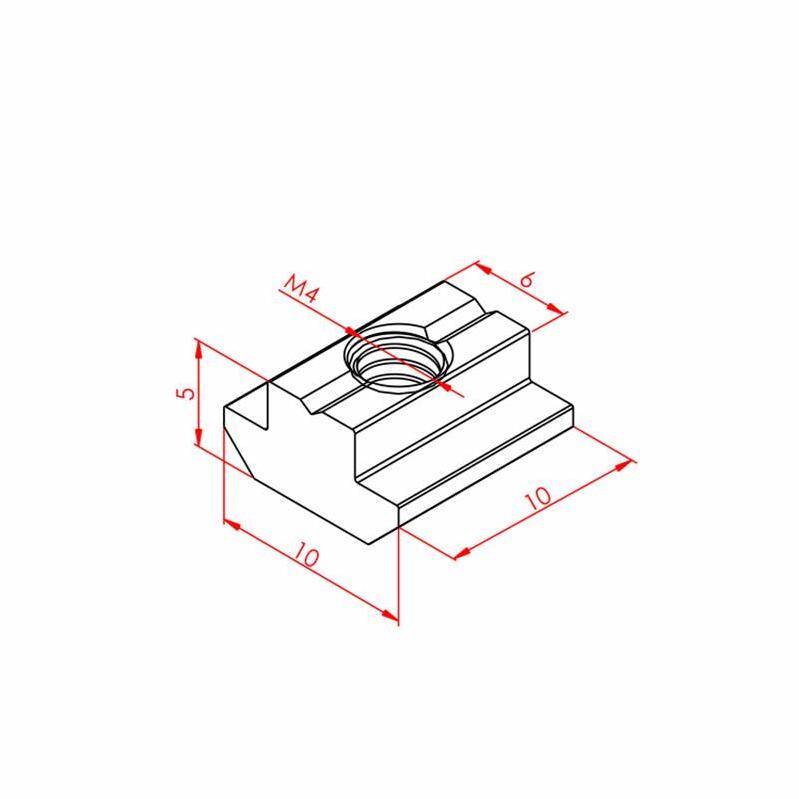

Kanal 6, somunun yerleşeceği profil kanalının genişliğinin nominal olarak 6mm olduğunu belirtir. Bu somun, 6mm kanal genişliğine sahip 20x20 sigma profiller için tasarlanmıştır. Daha dar veya geniş kanallarda uygun veya güvenli bir montaj sağlamaz.
Geniş tutma yüzeyi, somunun profil kanalı içerisinde daha fazla alana temas etmesini sağlar. Bu, sıkma anında yükün daha geniş bir alana yayılmasını, somunun dönme veya kayma riskinin azalmasını ve dolayısıyla çok daha sağlam ve titreşime dayanıklı bir montaj elde edilmesini sağlar. Standart (dar) somunlara göre daha güçlü bir bağlantı sunar.
İdeal M4 civata uzunluğu, bağlanacak parçanın kalınlığına ve profilin iç yapısına bağlıdır. Somunun dişlerinin tamamını kavrayacak kadar uzun olmalı, ancak profilin arka duvarına çarpmayacak kadar da kısa olmalıdır. Genellikle, bağlayacağınız parçanın kalınlığına 6-8mm ekleyerek uygun bir civata uzunluğu bulabilirsiniz.
Civatayı gevşetip, somunu kanal içinde kaydırarak konumunu kolayca ayarlayabilirsiniz. Tamamen çıkarmak için ise profilin baş kısmına kadar kaydırmanız gerekir. Tasarımı gereği sökme ve tekrar takma işlemi pratiktir ve somunun yapısına zarar vermez.
Doğru tork değerlerinde ve dikkatli kullanıldığında, T Kanal Somunu M4 20X20 K6 birden fazla kez sökülüp takılabilir ve performansında önemli bir düşüş olmaz. Ancak her bağlantı elemanında olduğu gibi, aşırı sıkma veya yanlış civata kullanımı dişlerde yalama yapabilir.
Mermak CNC Market olarak, T Kanal Somunu M4 20X20 K6 gibi popüler ürünlerimizin sürekli stokta bulunmasına özen gösteriyoruz. Hem perakende hem de toptan satış seçeneklerimiz mevcuttur. Büyük projeleriniz için önceden bilgi vermeniz, kesintisiz tedarik için faydalı olacaktır.
Mermak CNC olarak satışa sunduğumuz tüm ürünler, belirlenen kalite standartlarına uygun olarak üretilir ve düzenli kalite kontrol süreçlerinden geçer. Bu sayede her bir T Kanal Somunu M4 20X20 K6'nın teknik özelliklere ve kalite beklentilerine uygun olduğundan emin olabilirsiniz.
Ürünleriniz size hasarlı ulaşırsa veya üretim hatası tespit ederseniz, lütfen teslimatın hemen ardından müşteri hizmetlerimizle iletişime geçin. Durumu değerlendirip, en kısa sürede ürünün değişimi veya iadesi konusunda size yardımcı olacağız. Müşteri memnuniyeti bizim için önceliktir.
Evet, Mermak CNC Market olarak toptan alımlara özel fiyatlandırma seçenekleri sunmaktayız. Büyük projeleriniz veya düzenli alımlarınız için satış ekibimizle iletişime geçerek size özel teklifler ve indirimler hakkında bilgi alabilirsiniz.
Evet, ürün barkod numarası (8692024019568) ürünün benzersiz kimliğidir. Bu numarayı teknik destek taleplerinizde, tekrar sipariş verirken veya ürün hakkında bilgi almak istediğinizde kullanarak doğru ürüne hızlıca ulaşmamızı ve size daha etkin hizmet vermemizi sağlayabilirsiniz.
