Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

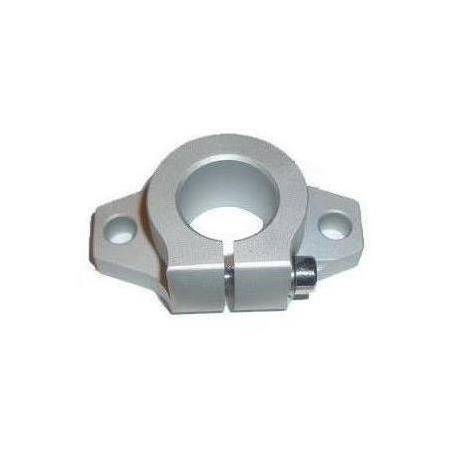

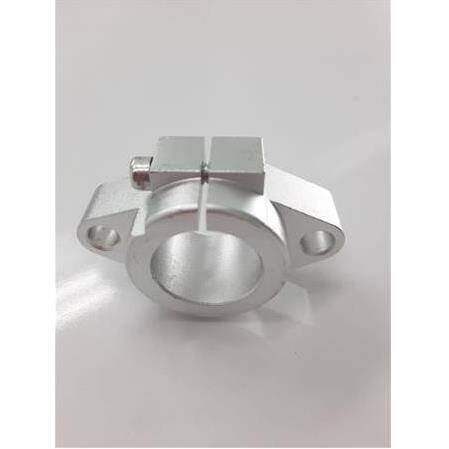

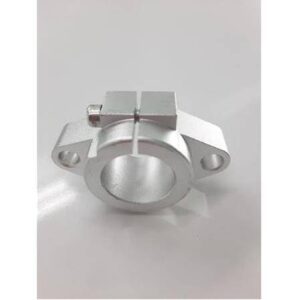

Shf40 Mil Tutucu, endüstriyel otomasyon sistemlerinin vazgeçilmez bir bileşeni olarak, lineer hareket mekanizmalarında kritik bir rol üstlenir. Özellikle indüksiyonla sertleştirilmiş miller gibi işlenmesi zor ve yüksek mukavemetli yüzeylere sahip millerin güvenli ve hassas bir şekilde sabitlenmesi için tasarlanmıştır. Bu tutucular, milin bükülme (defleksiyon) ve titreşim gibi istenmeyen etkilerle karşılaşmadan, lineer burçlar veya rulmanlar üzerinde pürüzsüz bir şekilde hareket etmesini sağlayarak, tüm sistemin operasyonel doğruluğunu ve ömrünü artırır.
Mühendislik prensipleri doğrultusunda geliştirilen SHF serisi mil tutucular, dıştan sıkmalı yapıları sayesinde miller üzerinde herhangi bir işleme ihtiyacını ortadan kaldırır. Bu tasarım, milin yüzey bütünlüğünü korurken, uygulanan yükler altında dahi milin eksenel stabilitesini maksimum seviyede tutar. Yüksek hassasiyet gerektiren CNC makinelerinden robotik otomasyon hatlarına kadar geniş bir yelpazede kullanılan SHF40, sisteminizin güvenilirliğini ve performansını doğrudan etkileyen bir anahtar elemandır. Lineer mil destekler, makine bileşenlerinin lineer burçlar veya rulmanların üzerinde kaydığı milleri konumlandıran temel elemanlardır. Miller genellikle çift olarak yüklenir ve bir taşıyıcının (yüklü rulmanlar veya burçlar ile) ileri geri kaymasına izin verir. Bu nedenle, millerin paralel hizalanması, taşıyıcının sorunsuz çalışması için hayati önem taşır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha Detaylı Bilgi ve Teknik Destek: Bu ürünün sisteminize entegrasyonu, doğru mil seçimi veya özel uygulama senaryolarınız için daha detaylı bilgiye mi ihtiyacınız var? Ürün sayfasında bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında uzman mühendislerimizden cevap alabilirsiniz. Mermak CNC, teknik konularda her zaman yanınızdadır ve projelerinize özel çözümler sunar.

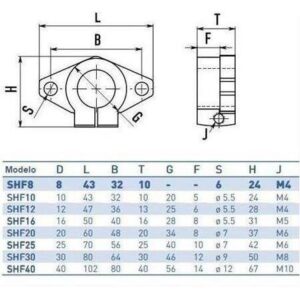

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Yüksek hassasiyet gerektiren CNC işleme merkezlerinde, robotik otomasyon hatlarında ve montaj istasyonlarında milin doğru konumlandırılmasını ve titreşimsiz hareketini sağlar. Takım tezgahlarının eksenel hareketlerinde ve malzeme taşıma sistemlerinde, milin yük altında dahi sapmasız çalışmasını garanti ederek işleme kalitesini ve üretim verimliliğini artırır.
Büyük formatlı 3D yazıcıların X, Y veya Z eksenlerinde, lazer kesim makinelerinde ve diğer hassas konumlandırma gerektiren sistemlerde lineer milin sabitlenmesi ve yük altında dahi sapmasız çalışması için idealdir. Bu sayede baskı veya kesim kalitesini doğrudan etkilerken, tekrarlanabilirlik ve doğruluk standartlarını üst seviyede tutar.
Tekstil makinelerinde kumaş sarma, kesme ünitelerinde veya ambalaj makinelerinde ürün taşıma, hizalama ve kapama mekanizmalarında kullanılan lineer miller için stabil bir destek sunar. Yüksek hızlı operasyonlarda dahi güvenilir performans sağlayarak üretim sürekliliğini ve ürün kalitesini güvence altına alır.
Hassas mil sabitleme ve stabil çalışma sayesinde makine duruş sürelerini azaltır, üretim süreçlerinin kesintisiz ve akıcı olmasını sağlar. Doğru hizalama ile enerji kaybını minimize eder ve operasyonel maliyetleri düşürür.
Yüksek kaliteli alüminyum alaşımından üretilmiş olup, endüstriyel ortamlardaki aşınma, korozyon ve yorulmaya karşı üstün direnç gösterir. Bu da bakım maliyetlerini düşürür ve ekipmanınızın toplam kullanım ömrünü önemli ölçüde uzatır.
Standart ölçülerde ve evrensel montaj noktalarına sahip tasarımı sayesinde mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj süresini kısaltır, kurulum maliyetlerini düşürür ve sistem yükseltmelerinde esneklik sağlar.
Shf40 Mil Tutucu, özellikle yüzeyi indüksiyonla sertleştirilmiş miller için tasarlanmıştır. Bu miller, dış yüzeyleri işlenmesi zor olduğu için dıştan sıkma yöntemiyle sabitlenir. Standart, sertleştirilmemiş miller için de kullanılabilir ancak asıl amacı sertleştirilmiş miller için optimum tutuş ve stabilite sağlamaktır.
Evet, hizalama son derece kritiktir. Shf40 gibi lineer mil destekleri, millerin birbirine paralel ve doğru hizada olmasını gerektirir. Aksi takdirde, üzerinde hareket eden lineer burçlar veya rulmanlar sorunsuz çalışmaz, gereksiz sürtünme oluşur ve sistemin ömrü kısalır. Montaj sırasında hassas ölçüm aletleriyle (komparatör, lazer hizalama cihazı vb.) paralelizm kontrolü yapmanız şarttır.
Shf40 Mil Tutucu'nun ana kullanım amacı, CNC makineleri, otomasyon sistemleri, 3D yazıcılar ve diğer hassas hareketli mekanizmalarda kullanılan lineer millerin sabit ve sağlam bir şekilde desteklenmesini sağlamaktır. Millerin üzerine takılan lineer burçlar veya rulmanlar ile bir taşıyıcı ya da masanın hassas bir şekilde ileri-geri hareket etmesine olanak tanır. Genellikle çift olarak yüklenirler.
SHF serisi mil tutucular genellikle yüksek mukavemetli alüminyum alaşımından üretilir. Bu malzeme, hafiflik ve yeterli rijitlik sunar. Paslanmaya karşı direnci, çelik muadillerine göre daha iyidir ancak doğrudan suya veya aşındırıcı kimyasallara maruz kalmaktan kaçınılmalıdır. Daha detaylı malzeme bilgisi için Mermak CNC teknik destek birimiyle iletişime geçebilirsiniz.
Aşırı sıkma, hem mil tutucunun bağlantı noktalarına hem de milin kendisine zarar verebilir, milin dış yüzeyinde deformasyona neden olabilir. Genellikle bu tip mekanik parçalar için üretici tarafından belirlenen standart tork değerleri bulunur. Doğru tork değeri için ürünün teknik dökümanlarına veya Mermak CNC teknik ekibine danışmanız önemlidir. Yetersiz sıkma ise milin kaymasına yol açabilir.
Mil tutucuyu monte etmek için genellikle metrik bağlantı cıvataları (örneğin M6 veya M8) kullanılır. Cıvataların mukavemet sınıfı (genellikle 8.8 veya 10.9) uygulamanın maruz kalacağı yük ve titreşim seviyesine uygun olmalıdır. Korozyon direnci kritikse paslanmaz çelik (A2 veya A4) bağlantı elemanları tercih edilebilir. Ürünün montaj delik çaplarına uygun standart cıvatalar kullanılmalıdır.
Hayır, Shf40 Mil Tutucu, milleri düzgün ve stabil bir şekilde sabitlemek için tasarlanmıştır. Millerdeki belirgin eğrilikler veya düzensizlikler, lineer hareket sisteminin performansını ciddi şekilde olumsuz etkiler, rulmanların veya burçların erken aşınmasına neden olur ve sistemin ömrünü kısaltır. Mil tutucu, milin eğriliğini "tolere etmek" yerine, milin doğru ve hassas bir şekilde sabitlenmesini sağlar. Bu nedenle, eğri millerin kullanılması önerilmez, milin düzgünlüğü kritik öneme sahiptir.
Evet, SHF serisi mil tutucular, dıştan sıkmalı yapıları sayesinde mili sağlam bir şekilde kavrayarak dinamik yükler altında milin kaymasını veya dönmesini engellemek üzere tasarlanmıştır. Doğru torkla sıkıldığında ve uygun çapta mil ile kullanıldığında, yüksek stabilite ve güvenilir tutuş performansı sunar.
Evet, SHF serisi mil tutucular, piyasada bulunan farklı mil çaplarına uyacak şekilde çeşitli boyutlarda üretilmektedir. Shf40 modeli 40mm çapındaki miller için tasarlanmıştır. İhtiyacınız olan mil çapına göre SHF serisi içinde (örneğin SHF12, SHF20, SHF30 vb.) uygun başka modeller de bulunmaktadır. Daha fazla bilgi için ürün kataloğumuza veya teknik ekibimize danışabilirsiniz.
Evet, Mermak CNC olarak projelerinizin özel gereksinimlerine yönelik çözümler sunmaktayız. Özel doğrusal mil destekleri veya standart destekler üzerinde değişiklikler için teknik ekibimizle iletişime geçebilirsiniz. Uygulamanızın detaylarını paylaşarak size en uygun ve optimize edilmiş çözümü birlikte bulabiliriz.
Mermak CNC ürünleri, endüstriyel standartlarda kalite ve dayanıklılık sunar. Shf40 Mil Tutucu için garanti süresi ve koşulları hakkında detaylı bilgi almak için lütfen Mermak CNC satış sonrası destek birimimizle iletişime geçin. Herhangi bir arıza veya problem durumunda, yine aynı birimimiz size gerekli teknik destek ve yönlendirmeyi sağlayacaktır.
Evet, Shf40 Mil Tutucu gibi endüstriyel ürünler için yedek parça temini genellikle mümkündür. Özellikle sıkma vidaları gibi aşınabilecek veya kaybolabilecek parçalar için Mermak CNC satış sonrası servisimizle iletişime geçerek bilgi alabilirsiniz. Ürününüzün barkod numarası (8692024019261) ile bizimle iletişime geçmeniz, süreci hızlandıracaktır.
Shf40 Mil Tutucu gibi pasif mekanik parçaların doğrudan bir "bakım" ihtiyacı olmasa da, bağlı olduğu lineer hareket sisteminin genel temizliği ve bağlantı cıvatalarının periyodik olarak kontrol edilmesi önemlidir. Gevşemiş cıvatalar veya birikmiş kirlilik, sistem performansını ve tutucunun ömrünü olumsuz etkileyebilir. Özellikle tozlu veya nemli ortamlarda çalışan sistemlerde bu kontroller daha sık yapılmalıdır.
