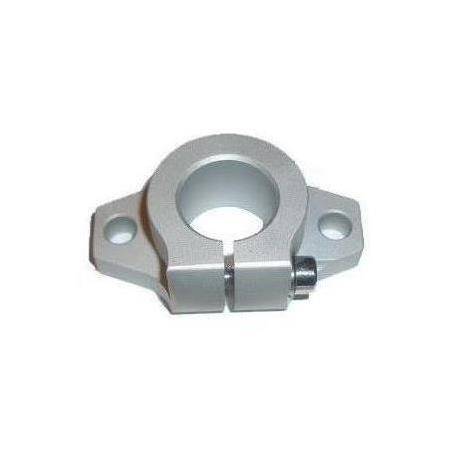

Shf30 mil tutucular, adından da anlaşılacağı üzere 30mm çapındaki indüksiyonlu (sertleştirilmiş) milleri sabitlemek için tasarlanmıştır. Bu tutucular, özellikle dış yüzeyi sertleştirilmiş ve işlenmesi zor olan miller için idealdir.

SHF serisi mil tutucular, indüksiyonlu millerin sabitlenmesi için özel olarak geliştirilmiştir. Normal (indüksiyonlu olmayan) millerle de kullanılabilir, ancak optimal performans ve mil ömrü için sertleştirilmiş millerle kullanımı tavsiye edilir. Sertleştirilmiş miller, dıştan sıkmalı tutucularla daha güvenli ve uzun ömürlü bir bağlantı sağlar.

Shf30 mil tutucuyu şaseye bağlarken genellikle M6 veya M8 metrik vidalar (tutucunun delik çapına göre) kullanılır. Bağlantı vidaları için tork değeri, şase malzemesine ve vidanın kalitesine bağlı olarak değişmekle birlikte, genellikle 10-15 Nm aralığında bir tork uygulanması yeterlidir. Aşırı sıkma tutucuya veya şaseye zarar verebilir. Daima üreticinin önerdiği tork değerlerini veya genel mühendislik standartlarını referans alın.

Millerin paralel hizalanması, sistemin sorunsuz çalışması için kritik öneme sahiptir. Montaj esnasında mutlaka hassas ölçüm aletleri (komparatör, lazer hizalayıcı vb.) kullanmalısınız. İlk tutucuyu sabitledikten sonra, diğer tutucuları ve mili yerleştirirken her bir tutucuyu hafifçe sıkarak milin gerilim altında kalmadan serbestçe hareket ettiğinden emin olun. Ardından çaprazlama ve kademeli olarak tüm tutucuları önerilen tork değerinde sıkın. Gerekirse ayarlanabilir şimler veya özel hizalama aparatları kullanabilirsiniz.

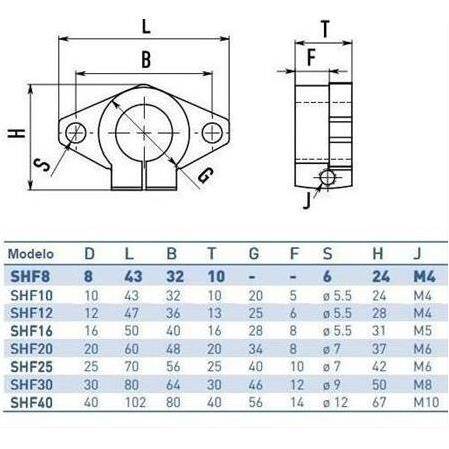

Shf30 mil tutucunun detaylı boyutları ve montaj delik aralıkları için ürünün teknik veri sayfasına veya Mermak CNC web sitesindeki ürün sayfasına başvurabilirsiniz. Genellikle bu tip ürünler için 2D ve 3D CAD çizimleri, müşterilerimizin projelerinde kolaylık sağlaması amacıyla temin edilebilir. Teknik destek ekibimizle iletişime geçerek bu bilgilere ulaşabilirsiniz.

Shf30 mil tutucular genellikle yüksek mukavemetli alüminyum alaşım veya çelik gibi endüstriyel standart malzemelerden üretilir. Korozyon direnci, kullanılan malzemenin türüne ve yüzey işlemine (anodizasyon, galvanizleme vb.) bağlıdır. Detaylı malzeme bilgisi için ürün spesifikasyonlarına bakabilir veya teknik ekibimizle görüşebilirsiniz. Nemli veya kimyasal ortamlarda özel kaplamalı ürünleri tercih etmeniz gerekebilir.

Shf30 mil tutucular, lineer hareket sistemlerinde orta ila ağır yük uygulamaları için tasarlanmıştır. Ancak, milin ve rulmanların taşıma kapasitesi, kullanılan milin çapı, malzemesi, destek noktalarının sayısı ve mesafesi gibi birçok faktöre bağlıdır. Tek başına bir mil tutucunun "maksimum taşıma kapasitesi"nden bahsetmek yanıltıcı olabilir. Sisteminizin toplam yükünü ve dinamiklerini göz önünde bulundurarak doğru hesaplamalar yapılmalıdır. Gerekirse mühendislik ekibimizden destek alabilirsiniz.

Evet, SHF serisi mil tutucular farklı mil çapları için geniş bir yelpazede mevcuttur. SHF20, SHF25, SHF30, SHF35, SHF40 gibi çeşitli ölçülerde ürünlerimiz bulunmaktadır. İhtiyaçlarınıza uygun diğer çaplardaki SHF serisi mil tutucuları ürün kataloğumuzda veya web sitemizde bulabilirsiniz.

Mil tutucuyu sıkarken, milin yüzeyine zarar vermemek için uygun tork anahtarları kullanmalı ve aşırı sıkmaktan kaçınmalısınız. Mil tutucunun sıkma mekanizması, mili eşit şekilde kavramak için tasarlanmıştır. Vidaları kademeli ve karşılıklı olarak sıkmak, mil üzerinde lokal gerilimi engeller. Özellikle indüksiyonlu miller sert yüzeyli olsa da, çizilmelerden veya ezilmelerden korunmaları önemlidir. Herhangi bir pürüz veya kirin sıkma yüzeyine girmesini engelleyin.

Yüksek hızlı sistemlerde Shf30 mil tutucuların kendisi doğrudan hareketli bir parça olmasa da, bağlı olduğu milin titreşim ve rezonans riskleri artabilir. Mil tutucuların şaseye sağlam ve rijit bir şekilde bağlanması, titreşimi absorbe etmeye ve milin stabil kalmasına yardımcı olur. Ayrıca, milin düzgünlüğünün ve hizalamasının yüksek hızda bile korunması kritik öneme sahiptir. Bağlantı vidalarının zamanla gevşememesi için periyodik kontrol yapılması faydalı olacaktır.

Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Shf30 mil tutucularımız için standart olarak belirli bir garanti süresi sunmaktayız. Garanti koşulları, üretim hatalarını ve malzeme kusurlarını kapsar. Detaylı garanti süresi ve kapsamı için lütfen satın alma belgenize veya Mermak CNC'nin resmi garanti politikasına bakınız. Kullanıcı hatası veya yanlış montajdan kaynaklanan hasarlar garanti kapsamı dışındadır.

Evet, Mermak CNC olarak standart ürünlerimizin yanı sıra, müşterilerimizin özel ihtiyaçlarına yönelik doğrusal mil destekleri veya mevcut standart desteklerde değişiklikler temin edebilmekteyiz. Projenizin gereksinimlerini ve teknik detaylarını bize ileterek özel üretim veya modifikasyon talepleriniz için mühendislik ekibimizle iletişime geçebilirsiniz.

Mil tutucuların montaj vidaları, sürekli sökme-takma veya yüksek tork uygulamaları sonucunda aşınabilir. Standart metrik vidalar kullanıldığı için piyasadan temin edilebilir olsa da, Mermak CNC olarak orijinal veya eşdeğer kalitede yedek montaj vidalarını temin etme konusunda destek sağlamaktayız. Yedek parça talepleriniz için müşteri hizmetlerimizle iletişime geçebilirsiniz.

Shf30 Mil Tutucu ürünümüzün barkod numarası 8692024019254'tür. Bu barkod numarasını ürününüzün ambalajında, faturanızda veya ürünle birlikte gelen teknik belgelerde bulabilirsiniz. Stok takibi veya ürün doğrulaması için bu numarayı kullanabilirsiniz.

Shf30 mil tutucu, sabit bir destek elemanı olduğu için özel bir periyodik bakım (yağlama, ayar vb.) gerektirmez. Ancak, uzun ömürlü ve sorunsuz bir performans için düzenli olarak görsel kontrol yapılması tavsiye edilir. Özellikle titreşimli veya dinamik sistemlerde, montaj vidalarının gevşekliğini kontrol etmek ve çevresel faktörlere (kir, nem, kimyasallar) karşı temizliğini sağlamak yeterli olacaktır.
