Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

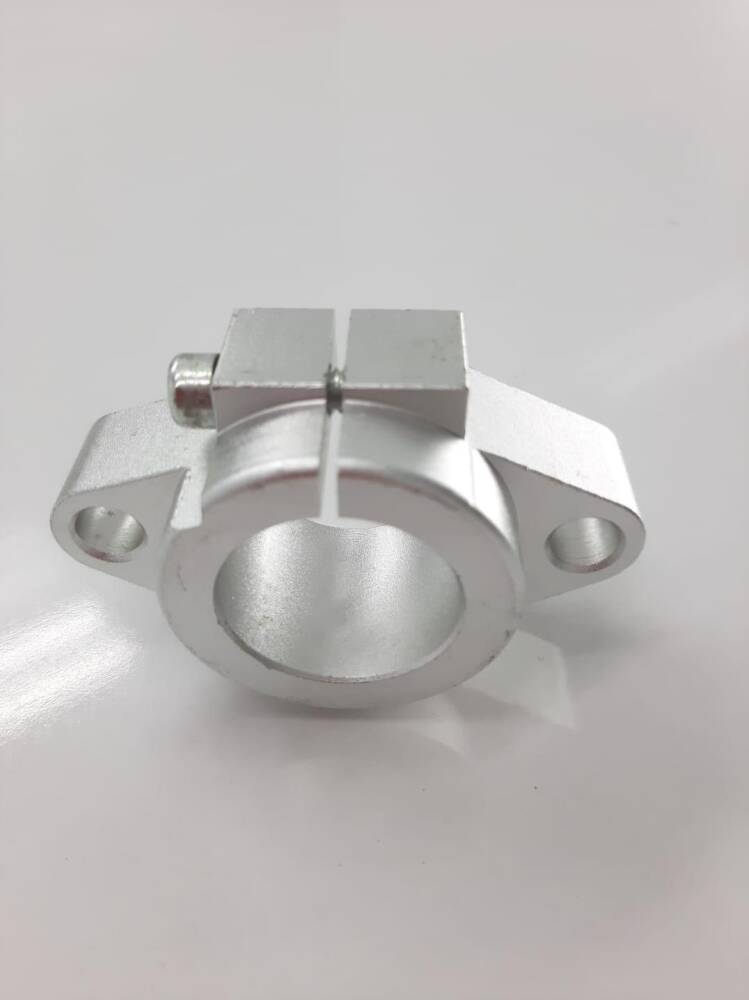

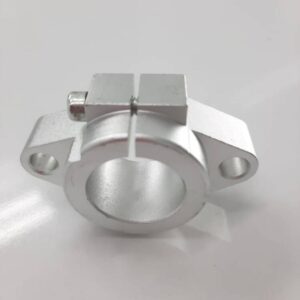

Endüstriyel otomasyon sistemlerinin temel yapı taşlarından biri olan Shf 25 Mil Tutucu, özellikle yüksek hassasiyet ve dayanıklılık gerektiren doğrusal hareket uygulamaları için tasarlanmıştır. Bu kritik komponent, indüksiyonlu sertleştirilmiş miller gibi işlenmesi zor ve yüzey kalitesi yüksek miller için ideal bir sabitleme çözümü sunar. Geleneksel işleme yöntemlerinin yetersiz kaldığı durumlarda, Shf 25 Mil Tutucu'nun dıştan sıkma mekanizması, milin yüzeyine zarar vermeden güvenli ve sağlam bir bağlantı kurarak sistemin genel performansını ve ömrünü artırır.
Shf serisi mil tutucular, lineer mil destekleri olarak da bilinir ve lineer burçların veya rulmanların üzerinde kaydığı millerin hassas konumlandırılmasına olanak tanır. Genellikle çift olarak kullanılan bu destek blokları, bir taşıyıcının veya masanın (yüklü rulmanlar veya burçlar ile) sorunsuz bir şekilde ileri ve geri hareket etmesini sağlar. Bu tür sistemlerde millerin mükemmel paralel hizalanması kritik öneme sahiptir; aksi takdirde taşıyıcıda sürtünme, aşınma ve hatalı hareketler meydana gelebilir. Shf 25 Mil Tutucu, bu hizalama gereksinimini karşılayarak sistemin kararlılığını ve tekrarlanabilirliğini garanti altına alır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Shf 25 Mil Tutucu, CNC işleme merkezlerinde ve torna tezgâhlarında takım veya iş parçasının hareketini sağlayan lineer eksenlerde kullanılır. Milin hassas bir şekilde sabitlenmesi, kesme operasyonları sırasında oluşabilecek titreşimleri minimize ederek işleme kalitesini ve yüzey pürüzsüzlüğünü artırır. Bu, özellikle yüksek hassasiyet gerektiren kalıpçılık ve hassas parça üretiminde kritik bir avantaj sağlar.
Robotik kolların, taşıyıcı sistemlerin ve otomatik montaj hatlarının doğrusal hareket eksenlerinde Shf 25 Mil Tutucu, güvenilir bir mil sabitleme çözümü sunar. Milin stabil ve doğru konumda tutulması, robotun tekrarlanabilirlik hassasiyetini doğrudan etkiler. Bu, özellikle yüksek hızda ve tekrarlayan hareketlerde sistemin ömrünü uzatır ve duruş sürelerini azaltır.
Yüksek çözünürlüklü 3D yazıcılarda ve diğer hassas konumlandırma cihazlarında (örn: mikroskop tablası, lazer kesim makineleri) Shf 25 Mil Tutucu, ekstrüderin veya lazer kafasının doğrusal hareketini destekler. Milin kusursuz bir şekilde sabitlenmesi, katmanların doğru hizalanmasını ve nihai ürünün geometrik doğruluğunu garanti eder, böylece baskı veya işleme kalitesini maksimize eder.
Gıda, ilaç ve genel imalat sektöründeki ambalaj makinelerinde ve konveyör hatlarında ürünlerin taşınması ve konumlandırılması için kullanılan doğrusal hareket ünitelerinde Shf 25 Mil Tutucu tercih edilir. Milin sağlam bir şekilde desteklenmesi, taşıyıcıların düzgün ve kesintisiz hareketini sağlayarak üretim verimliliğini artırır ve ürün hasarını önler.
Shf 25 Mil Tutucu, milin hassas ve stabil bir şekilde sabitlenmesini sağlayarak sistemin minimum titreşimle çalışmasını garanti eder. Bu durum, işleme sürelerini kısaltır, ürün kalitesini artırır ve operasyonel verimlilikte gözle görülür bir yükseliş sağlar.
Özenle seçilmiş yüksek mukavemetli alüminyum alaşımlı malzemesi ve anodize yüzey işlemi sayesinde Shf 25 Mil Tutucu, aşınmaya, korozyona ve mekanik zorlanmalara karşı üstün direnç gösterir. Bu dayanıklılık, bakım ihtiyacını azaltır ve ürünün uzun yıllar boyunca güvenilir performans sergilemesini sağlar.
Standart endüstriyel boyutlara ve montaj arayüzlerine sahip olan Shf 25 Mil Tutucu, mevcut otomasyon sistemlerine sorunsuz bir şekilde entegre edilebilir. Hızlı ve basit montaj prosedürleri sayesinde kurulum süresini minimize ederken, farklı lineer hareket bileşenleri ile tam uyumluluk sunar.
SHF serisi mil tutucular, dıştan sıkmalı yapıya sahip olduğu için milin yüzeyine zarar vermeden güvenli bir sabitleme sağlar. Montaj sırasında milin tutucuya tam oturması ve vidaların eşit torkla sıkılması önemlidir. Aşırı sıkma mile zarar verebilir, yetersiz sıkma ise milin kaymasına neden olabilir. Ürününüz için optimum sıkma torku, uygulama ve dinamik yüke göre değişmekle birlikte, genellikle vidanın üretici tavsiyesine uygun olarak el yordamıyla sıkıldıktan sonra bir miktar daha tork anahtarı ile sıkılması önerilir. Detaylı bilgi için teknik ekibimizle iletişime geçebilirsiniz.
SHF serisi mil tutucular, özellikle dış yüzeyi sertleştirilmiş indüksiyonlu millerin işlenmesinin zor olmasından dolayı, bu tip milleri sabitlemek için tasarlanmıştır. Ancak, dıştan sıkma prensibiyle çalıştığı için, uygun çapta ve yüzey toleransına sahip diğer mil tipleriyle de kullanılabilir. Yine de en iyi performans ve mil ömrü için indüksiyonlu millerle kullanılması tavsiye edilir.

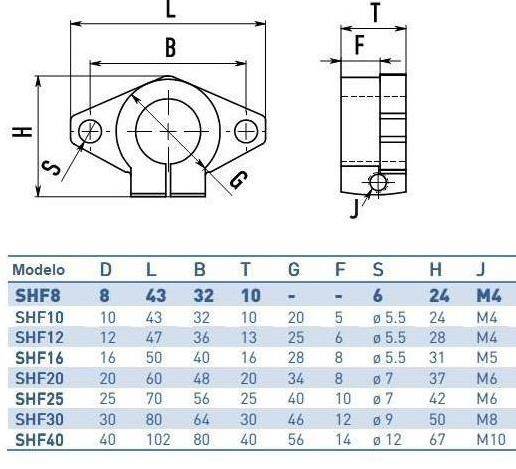

"Shf 25" ibaresi, bu mil tutucunun nominal olarak 25mm çapındaki milleri sabitlemek için tasarlandığını belirtir. Hassas lineer sistemlerde mil ve tutucu arasındaki uyum kritik olduğundan, genellikle mil çapında çok küçük bir tolerans aralığına izin verir. En iyi performans için milinizin çapının 25mm'ye yakın olması ve yüzey pürüzlülüğünün uygun olması gerekmektedir. Farklı çaplarda mil kullanmak için özel doğrusal mil destekleri veya standart desteklerde değişiklikler temin edilebilir.
Lineer mil destek blokları, miller genellikle çift olarak kullanıldığında taşıyıcının veya masanın sorunsuz bir şekilde ileri geri kaymasını sağlamak için tasarlanmıştır. Millerin paralel hizalanmaması durumunda, taşıyıcı düzgün çalışmaz, sistemde sürtünme artar, erken aşınma meydana gelir ve hareket hassasiyeti ciddi şekilde düşer. Shf 25 mil tutucular, miller arasındaki doğru hizalamayı korumak için tasarlanmış olsa da, mil hizalama hatası doğrudan sistem performansını olumsuz etkileyecektir.
Genellikle bu tip endüstriyel mil tutucular, yüksek mukavemet ve dayanıklılık sağlamak amacıyla işlenmiş çelik veya alüminyum alaşımlarından üretilir. Paslanma direnci için yüzey işlem görmüş olabilirler. Uzun ömürlü kullanım için Mermak CNC kalitesinde üretilen bu ürünler, standart endüstriyel ortamlardaki aşınma ve paslanmaya karşı belirli bir dayanıklılığa sahiptir. Ancak agresif kimyasal veya yüksek nemli ortamlarda ek koruma gerekebilir.
Doğru torkla monte edilmiş ve uygun çapta mil ile kullanılan Shf 25 mil tutucu, genel endüstriyel uygulamalarda gevşeme yapmayacak şekilde tasarlanmıştır. Ancak, çok yüksek frekanslı titreşim veya aşırı dinamik yüklere maruz kalan uygulamalarda, vidaların gevşemesini önlemek için Loctite gibi vida sabitleyiciler kullanılması veya periyodik olarak sıkılık kontrolü yapılması ek bir önlem olarak düşünülebilir.
Evet, ürün açıklamasında da belirtildiği gibi, "Özel doğrusal mili destekler Veya değişiklik için standart destekler temin edilebilir." Mermak CNC olarak, projelerinizin özel gereksinimlerine uygun olarak Shf serisi mil tutucularda modifikasyon veya özel üretim çözümleri sunabilmekteyiz. İhtiyaçlarınızı teknik ekibimizle paylaşarak detaylı bilgi alabilirsiniz.
Shf 25 mil tutucunun montaj vidaları genellikle ürünle birlikte gelir veya teknik çizimlerinde belirtilir. Tipik olarak bu tür tutucularda metrik allen başlı vidalar (örneğin M6 veya M8) kullanılır. En doğru vida tipi ve boyutu için ürünün teknik dökümanlarına bakmanız veya Mermak CNC teknik destek ekibimizle iletişime geçmeniz tavsiye edilir.
Shf 25 mil tutucuların taşıyabileceği dikey veya yanal yük kapasitesi, kullanılan milin malzemesi, hassasiyeti, sistemin dinamik durumu ve montaj şekli gibi birçok faktöre bağlıdır. Ürünün kendisi doğrudan bir yük taşıyıcıdan ziyade bir sabitleyici olduğu için, yük kapasitesi genellikle sistemin genel lineer rulmanları ve milleri tarafından belirlenir. Spesifik bir yük değeri olmasa da, Mermak CNC kalitesindeki ürünler, endüstriyel standartlara uygun sağlam bir sabitleme sunar. Detaylı uygulama analizi için teknik ekibimizle görüşebilirsiniz.
Mermak CNC olarak sattığımız tüm ürünlerde müşteri memnuniyetini ön planda tutmaktayız. Shf 25 mil tutucu için standart bir garanti süresi bulunmaktadır. Garanti, üretim hatalarına ve malzeme kusurlarına karşı koruma sağlar. Kullanıcı hatasından kaynaklanan hasarlar (yanlış montaj, aşırı yükleme vb.) genellikle garanti kapsamı dışındadır. Güncel garanti koşulları ve süresi için lütfen satış sözleşmenizi veya Mermak CNC müşteri hizmetlerini kontrol ediniz.
Evet, Mermak CNC olarak ürünlerimizin uzun ömürlü kullanımını desteklemek amacıyla yedek parça temini konusunda yardımcı olmaktayız. Shf 25 mil tutucunun sıkma vidaları veya diğer standart aşınan parçalar için yedek parça ihtiyacınız olduğunda, barkod numarası (8692024019247) ile birlikte Mermak CNC teknik servisimize başvurarak temin edebilirsiniz.
Shf 25 mil tutucu gibi hassas ve kritik parçalarda, genellikle küçük bir hasar bile ürünün genel performansını ve doğruluğunu etkileyebilir. Bu tür durumlarda, güvenli ve optimum performans için tamir yerine ürünün yenisiyle değiştirilmesi daha uygun bir çözüm olabilir. Ancak, hasarın niteliğine göre teknik servisimiz durumu değerlendirebilir. En doğru karar için Mermak CNC teknik servisimizle iletişime geçmenizi öneririz.
Mermak CNC olarak satış sonrası teknik desteğe büyük önem veriyoruz. Shf 25 mil tutucunun montajı veya kullanımı sırasında herhangi bir teknik sorunla karşılaştığınızda, Mermak CNC teknik destek ekibimizle telefon veya e-posta yoluyla iletişime geçebilirsiniz. Uzman ekibimiz size adım adım yardımcı olacak veya gerekli yönlendirmeleri sağlayacaktır.
