Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

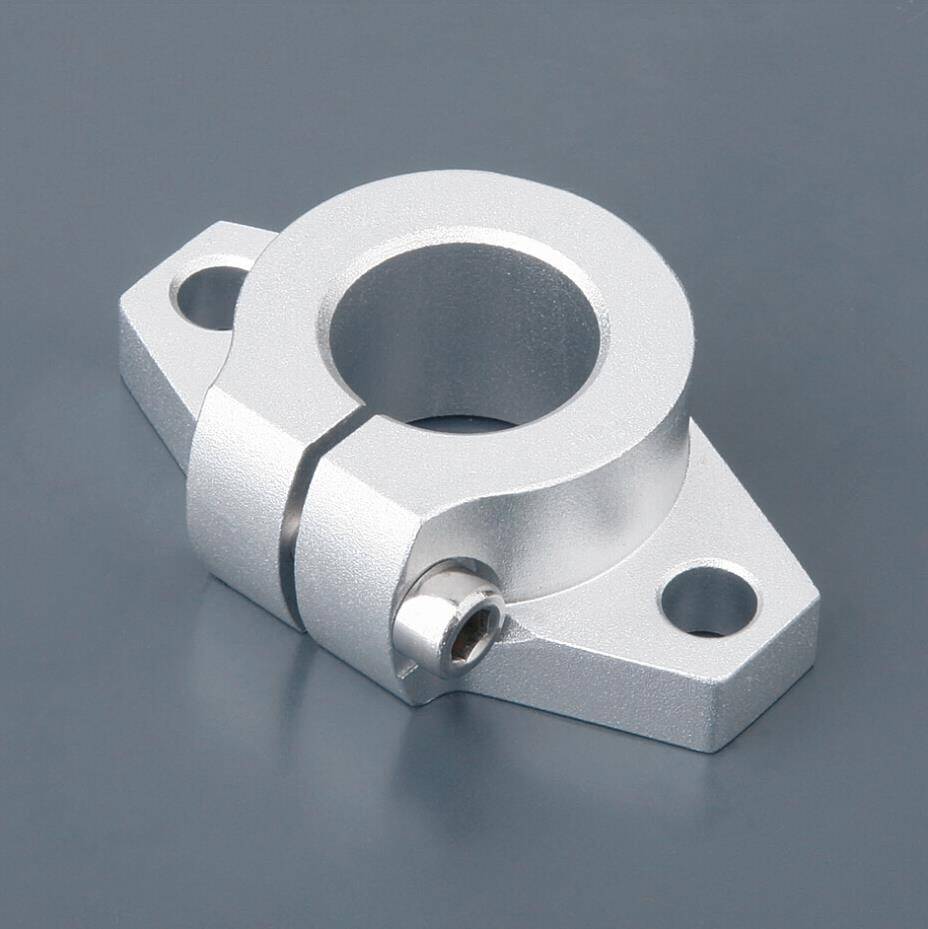

Endüstriyel otomasyon sistemlerinde hassasiyet ve kararlılık, operasyonel başarının temelini oluşturur. SHF 20 Mil Tutucu, bu kritik gereksinimleri karşılamak üzere tasarlanmış, lineer hareket sistemlerinin vazgeçilmez bir bileşenidir. Özellikle indüksiyonla sertleştirilmiş miller gibi işlenmesi zor yüzeylere sahip millerin güvenli ve stabil bir şekilde sabitlenmesi için özel olarak geliştirilmiştir. Bu tutucular, milin eksenel ve radyal kaçıklıklarını minimize ederek, lineer yatakların ve burçların üzerinde sorunsuz bir kayma hareketi sağlamakla kalmaz, aynı zamanda tüm sistemin rijitliğini ve titreşim direncini artırır. Böylece, yüksek hızlı ve tekrarlanabilir hareket gerektiren uygulamalarda dahi üstün performans garantisi sunar.
SHF 20, "mil destek blokları" veya "lineer mil destekleri" olarak da bilinen bu kategoride, mühendislik hassasiyeti ve malzeme bilimi açısından öne çıkar. Bir taşıyıcı veya işleme masasının lineer burçlar veya rulmanlar üzerinde ileri-geri hareket etmesini sağlayan millerin, sisteme paralel ve hatasız bir şekilde monte edilmesi hayati öneme sahiptir. Mil tutucuların temel görevi, bu paralelliği ve eksenel konumu sapma olmaksızın sürdürmektir. SHF 20 Mil Tutucu, kompakt tasarımı, yüksek mukavemetli yapısı ve kolay montaj özellikleriyle sistem entegratörlerine esneklik sunar. Standart konfigürasyonların yanı sıra, özel uygulama gereksinimlerine uygun modifikasyonlar veya özelleştirilmiş destekler de sağlanabilir, bu da onu geniş bir endüstriyel spektrum için ideal bir çözüm haline getirir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

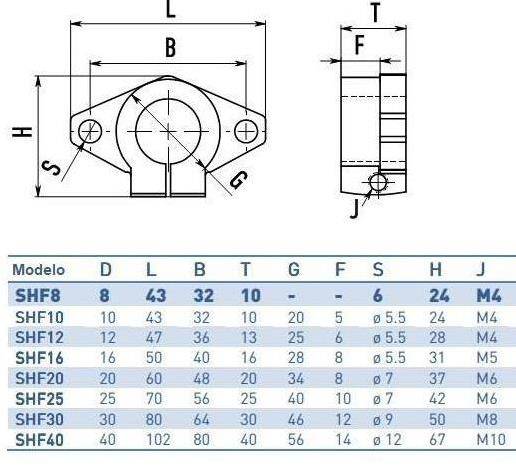

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
SHF 20 Mil Tutucu, yüksek hassasiyetli konumlandırma ve tekrarlanabilirlik gerektiren CNC routerlar, freze makineleri, lazer kesim sistemleri ve pick-and-place robotları gibi otomasyon hatlarında kritik bir rol oynar. Lineer yatakların ve mil sistemlerinin doğru hizalanmasını ve sabitliğini sağlayarak, işleme kalitesini artırır ve üretim süreçlerinde sapmaları minimize eder. Özellikle uzun ve titreşime maruz kalan millerde, stabil bir destek sunarak takım ömrünü uzatır ve yüzey kalitesini iyileştirir.
Ambalaj sektöründeki yüksek hızlı bobin sarma, kesme, etiketleme ve paketleme makinelerinde, ürünlerin hassas bir şekilde taşınması ve konumlandırılması için lineer mil sistemleri yaygın olarak kullanılır. SHF 20, bu makinelerdeki millere kararlı bir destek sağlayarak, sürekli operasyonlarda dahi yüksek üretim hızı ve kalitesinin korunmasına yardımcı olur. Milin esnemesini veya titreşimini engelleyerek, ambalajlama ve baskı süreçlerinin tutarlılığını ve verimliliğini artırır, böylece hurda oranlarını düşürür.
Milin eksenel ve radyal salınımlarını minimize ederek, lineer hareket sistemlerinin daha yüksek hızlarda ve daha hassas bir şekilde çalışmasını sağlar. Bu, üretim döngü sürelerini kısaltır ve genel operasyonel verimliliği önemli ölçüde artırır.
Korozyona, aşınmaya ve mekanik yorulmaya karşı dirençli özel alaşımlı yapısı sayesinde, ağır endüstriyel koşullarda dahi milin ve tutucunun deformasyonunu engeller. Bu durum, bakım maliyetlerini düşürür ve sistemin hizmet ömrünü uzatır.
Kompakt ve standartlaştırılmış tasarımı, mevcut veya yeni tasarlanan lineer hareket sistemlerine hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Basit montaj prosedürleri sayesinde kurulum süresini ve işçilik maliyetlerini minimize eder.
SHF serisi mil tutucular, özellikle indüksiyonlu ve dış yüzeyi sertleştirilmiş miller için tasarlanmıştır. Bu miller işlenmesi zor olduğundan, dıştan sıkmalı bu tutucularla sabitlenir. Genellikle lineer hareket sistemlerinde, miller üzerine monte edilen lineer burçlar veya rulmanların kaydığı taşıyıcı sistemlerin düzgün ve paralel hizalanmasını sağlamak, milleri desteklemek amacıyla kullanılır.
Ürün ismindeki "20" rakamı, tutucunun 20mm çapındaki indüksiyonlu milleri sabitlemek için tasarlandığını gösterir. SHF serisi içerisinde farklı çaplarda millere uygun başka tutucular da bulunmaktadır. Projenizin ihtiyacına göre doğru çapı seçmeniz önemlidir.
Bu tutucular dıştan sıkmalı bir yapıya sahiptir. Montaj sırasında en kritik nokta, kullanılan miller çift olarak yüklendiğinde, taşıyıcının sorunsuz çalışabilmesi için millerin birbirine tamamen paralel ve doğru hizada olmasını sağlamaktır. Yanlış hizalama, sürtünmeye ve sistemde takılmalara yol açabilir.
İndüksiyonlu miller, özellikle dış yüzeyleri aşınmaya karşı yüksek derecede sertleştirildiği için işlenmesi (örneğin vida dişi açılması veya delik delinmesi) oldukça zordur. Bu nedenle, mile zarar vermeden güvenli bir şekilde sabitlemek için dıştan sıkmalı tutucular kullanılır.
Shf 20 Mil Tutucu, adından da anlaşılacağı üzere, 20mm çapındaki indüksiyonlu ve sertleştirilmiş lineer millerle kullanılmak üzere tasarlanmıştır. Özellikle lineer burçların veya rulmanların üzerinde kaydığı milleri desteklemek için idealdir. Farklı yüzey sertliğine veya malzemeye sahip millerle kullanmadan önce uyumluluk kontrolü yapılmalıdır.
Taşıyıcının düzgün kaymamasının en yaygın nedeni, millerin paralel hizalanmasında yaşanan sorunlardır. Mil destek blokları (mil tutucular) milleri doğru konumda tutsa da, eğer miller başlangıçta paralel olarak hizalanmazsa, taşıyıcıda sürtünme ve takılma meydana gelecektir. Montaj esnasında hassas hizalamaya özen gösterilmelidir.
Shf 20 Mil Tutucular genellikle sağlam çelik veya alüminyum alaşımlarından üretilir. Malzeme seçimi ve yüzey işlemi, korozyon direncini etkiler. Özellikle nemli veya kimyasal buharlı ortamlarda kullanılacaksa, ek koruma önlemleri veya paslanmaz versiyonları için Mermak CNC ile iletişime geçmenizi öneririz.
Sıkma vidalarını üreticinin önerdiği tork değerinde sıkmak çok önemlidir. Aşırı sıkma hem tutucunun yapısına hem de mile zarar verebilir, milin deformasyonuna neden olabilir. Genellikle, güvenli ve sağlam bir tutuş sağlayacak ancak bileşenlere zarar vermeyecek bir tork aralığı mevcuttur. Kesin tork değeri için teknik dokümanlara başvurulmalıdır.
Shf 20 Mil Tutucu, doğrudan bir yük taşıyıcı değil, milin sabit konumda kalmasını sağlayan bir destektir. Sistemdeki genel yük taşıma kapasitesi, kullanılan milin kalınlığına, malzemesine, lineer burçların veya rulmanların tipine ve sayısına bağlıdır. Tutucunun görevi, bu yüklerin millere dengeli bir şekilde dağılmasına yardımcı olmak ve millerin bükülmesini önlemektir.
Evet, Mermak CNC olarak özel doğrusal mil destekleri veya standart destekler üzerinde gerekli değişiklikleri temin edebiliriz. Projenizin gereksinimlerine göre farklı boyutlar veya özel modifikasyonlar için teknik ekibimizle iletişime geçerek detaylı bilgi alabilirsiniz.
Bu barkod numarası ürünün benzersiz kimliğidir. Yedek parça siparişlerinde, aynı üründen tekrar alırken veya garanti işlemleri sırasında bu barkod numarasını kullanarak doğru ürünü hızlı ve hatasız bir şekilde tanımlayabilirsiniz. Sipariş ve teknik destek süreçlerinizi kolaylaştırır.
Mermak CNC kalitesiyle sunulan ürünlerde bir üretim hatası veya beklenmedik bir arıza durumunda, garanti koşullarımız çerçevesinde teknik servisimizle iletişime geçmeniz yeterlidir. Uzman ekibimiz sorunu değerlendirecek ve gerekli durumlarda ürünün tamirini veya değişimini sağlayacaktır.
Evet, Shf 20 Mil Tutucu için sıkma vidaları gibi aşınabilecek veya kaybolabilecek kritik parçalar için yedek parça temini mümkündür. İhtiyaç duymanız halinde Mermak CNC satış ekibiyle iletişime geçerek ilgili yedek parçaları temin edebilirsiniz.
