ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyon sistemlerinde lineer hareketin hassasiyeti ve stabilitesi, tüm makinenin performansı için kritik öneme sahiptir. SHF 12 Mil Tutucu, bu ihtiyacı karşılamak üzere özel olarak tasarlanmış, yüksek mühendislik standartlarında üretilmiş bir bileşendir. Özellikle indüksiyonla sertleştirilmiş miller gibi işlenmesi zor ve yüzeyi hassas miller için geliştirilen bu tutucu, mili dıştan sıkma prensibiyle, yüzeyine zarar vermeden güvenli ve rijit bir şekilde sabitlemeyi hedefler. Bu sayede, lineer hareket sistemlerinde ortaya çıkabilecek sapmaları, titreşimleri ve mil kaymalarını minimize ederek, işleme hassasiyetini ve sistem ömrünü önemli ölçüde artırır.
SHF 12 serisi mil tutucular, lineer mil destek blokları olarak da bilinir ve lineer burçlar veya rulmanlar üzerinde kayan millerin konumlandırılmasında vazgeçilmez bir rol oynar. Makinelerde genellikle çift olarak kullanılan bu miller, taşıyıcı veya tabla gibi yüklerin ileri-geri hareketini sağlar. Bu tür sistemlerde, millerin mutlak paralellik ve hizalama içinde olması, taşıyıcının sorunsuz ve akıcı çalışması için elzemdir. SHF 12 Mil Tutucu, bu hassas hizalamayı kalıcı olarak koruyacak yapıda tasarlanmış olup, sisteminizin sürekli yüksek performansla çalışmasını garanti eder. Zorlu endüstriyel ortamların gerektirdiği dayanıklılık ve güvenilirliği, kompakt tasarımıyla birleştirerek otomasyon projelerinize değer katar.
Öne Çıkan Avantajlar
- Hassas ve Güvenli Mil Sabitleme: İndüksiyonla sertleştirilmiş mil yüzeylerine zarar vermeden, yüksek sıkma kuvvetiyle kaydırmaz ve stabil bir bağlantı sağlar. Bu, özellikle yüksek hızlı ve ağır yük taşıyan uygulamalarda milin konumunu korumasını garanti eder.
- Yüksek Rijitlik ve Titreşim Sönümleme: Optimize edilmiş geometrisi ve yüksek mukavemetli malzeme seçimi sayesinde, lineer hareket sistemlerinde milin esnemesini ve titreşimini minimuma indirir. Bu, işleme hassasiyetini artırır ve uzun vadede sistemin doğruluğunu korur.
- Kolay Montaj ve Entegrasyon: Modüler yapısı ve standartlaştırılmış ölçüleri sayesinde, mevcut ve yeni tasarlanacak sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj kolaylığı, devreye alma sürelerini kısaltır ve iş gücü maliyetlerini düşürür.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ek Bilgi: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Freze ve Torna Makineleri
Hassas işleme merkezlerinde, özellikle Z ekseni veya tabla hareketini sağlayan lineer miller için SHF 12 Mil Tutucu kritik bir destek elemanıdır. İşleme sırasında oluşabilecek dinamik yükler ve titreşimler karşısında milin konumunu mutlak doğrulukla koruyarak, işlenen parçaların yüzey kalitesini ve boyut toleranslarını doğrudan etkileyen bir stabilite sağlar. Bu sayede, milin esnemesi engellenir ve tekrarlanabilir hassasiyet elde edilir.
Otomatik Montaj ve Paketleme Hatları
Yüksek hızlı ve tekrarlanabilir hareketin zorunlu olduğu otomatik montaj istasyonlarında, robotik kollarda, taşıyıcı sistemlerde ve konveyör besleyicilerinde SHF 12 Mil Tutucular hayati rol oynar. Ürünlerin doğru konumlandırılması, aktarılması ve paketlenmesi için lineer millerin milimetrik hassasiyetle sabitlenmesi gerekir. SHF 12, bu tür yoğun operasyonlarda dahi mil kaymasını engelleyerek hat verimliliğini ve ürün kalitesini güvence altına alır.
Ölçüm ve Kontrol Cihazları
Laboratuvar ekipmanları, optik muayene sistemleri ve kalite kontrol makineleri gibi ultra hassas hareket ve konumlandırma gerektiren uygulamalar için SHF 12 Mil Tutucu ideal bir çözümdür. Ölçüm probunun, sensörün veya kamera sisteminin hareket ettiği lineer millerin minimum sapma ile sabitlenmesi, ölçüm doğruluğunu doğrudan etkiler. Bu tutucu, kritik hassasiyet gerektiren sistemlerde dahi kararlı bir referans noktası sunarak güvenilir sonuçlar elde edilmesine olanak tanır.
Operasyonel Avantajlar
Yüksek Verimlilik
SHF 12 Mil Tutucu, sağladığı üstün rijitlik ve hassasiyet sayesinde makine ve sistemlerin kesintisiz ve hatasız çalışmasına olanak tanır. Bu, üretim süreçlerinde duruş sürelerini minimize eder, hurda oranını düşürür ve genel operasyonel verimliliği maksimize eder. Yüksek tekrarlanabilirlik, otomasyon hatlarında güvenilirliği artırır.
Uzun Kullanım Ömrü
Seçkin alüminyum alaşım malzemesi ve korozyona karşı özel yüzey işlemleri ile üretilen SHF 12, aşınmaya, yorulmaya ve çevresel faktörlere karşı olağanüstü direnç gösterir. Bu dayanıklı yapı, zorlu endüstriyel ortamlarda dahi uzun yıllar boyunca sorunsuz ve bakım gerektirmeden çalışmasını sağlayarak toplam sahip olma maliyetini düşürür.
Kolay Entegrasyon
Kompakt ve standartlaştırılmış tasarımı sayesinde SHF 12 Mil Tutucu, mevcut veya yeni tasarlanan lineer hareket sistemlerine hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj kolaylığı, kurulum sürelerini kısaltır, mühendislik maliyetlerini optimize eder ve sistemin hızlı bir şekilde devreye alınmasını sağlar.
Birlikte Kullanilabilecek Urunler
Shf 12 Mil Tutucu Hakkında Merak Edilenler ve Teknik Detaylar
SHF 12 Mil Tutucular, adından da anlaşıldığı üzere, 12 mm çapındaki indüksiyonlu lineer miller için tasarlanmıştır. Bu tutucular, milin dış yüzeyinden sıkma yaparak güvenli bir sabitleme sağlar.
SHF serisi mil tutucular, özellikle dış yüzeyi sertleştirilmiş indüksiyonlu millerin sabitlenmesi için tasarlanmıştır. Normal millerle de kullanılabilir, ancak indüksiyonlu millerle sağladığı optimal performans ve uzun ömürlülük düşünülerek tasarlanmıştır. Herhangi bir sorun çıkarmaz, ancak en iyi performansı sertleştirilmiş millerle alırsınız.
Mil destek blokları, lineer burçların veya rulmanların üzerinde kayan milleri konumlandırmak için kullanılır. En önemli nokta, taşıyıcı veya masanın sorunsuz çalışması, sıkışmadan kayması için millerin birbirine *kesinlikle paralel* ve doğru hizalanmış olmasıdır. Aksi takdirde sistemde sürtünme artar, ömrü kısalır ve performansı düşer.
Ürünün spesifik malzeme bilgisi burada belirtilmemiş ancak genellikle bu tür lineer destekler yüksek mukavemetli alüminyum alaşımları veya işlenmiş çelikten üretilir. Korozyon direnci, kullanılan malzemeye ve yüzey işlemine bağlıdır. Mermak CNC kalitesinde ürünler, endüstriyel ortamlara uygun malzeme ve işçilikle üretilmektedir ve genel endüstriyel koşullara dayanıklıdır.
SHF serisi mil tutucular, lineer sistemlerdeki yük taşıyıcı milleri sabitlemek için tasarlanmıştır. Yük kapasitesi, milin çapına ve kullanılan lineer burç/rulman sistemine bağlıdır. SHF 12, 12 mm'lik miller için stabil bir destek sunarak orta seviye yük uygulamalarında rahatlıkla kullanılabilir. Çok daha ağır yükler için daha büyük çaplı mil tutucular ve miller tercih edilmelidir.
SHF serisi mil tutucular "dıştan sıkmalı" olarak tasarlanmıştır. Sertleştirilmiş indüksiyonlu miller, dış yüzeyleri işlenmesi zor olduğu için bu tip sıkma yöntemi tercih edilir. Doğru tork ile sıkıldığında ve milin yüzeyi temiz olduğunda, mile zarar verme riski minimumdur. Aşırı sıkma, hem tutucuya hem de mile zarar verebileceğinden her zaman tavsiye edilmez, üretici tork değerlerine uyulmalıdır.
Evet, Mermak CNC olarak "Özel doğrusal mili destekler veya değişiklik için standart destekler temin edilebilir" bilgisi mevcuttur. Projenizin detaylarını bize ileterek ihtiyaçlarınıza özel çözümler ve modifikasyonlar için teknik destek alabilirsiniz.
Genellikle bu tür tutucular için metrik vida dişli, Allen başlı (imbus) civatalar kullanılır. Ürünle birlikte gelen veya tavsiye edilen civata ölçüsü ve uygun anahtar boyutu, ürünün teknik çizimlerinde veya montaj kılavuzunda belirtilir. Doğru civata seçimi ve belirlenen tork değerinde sıkma, sağlam ve güvenilir bir montaj için kritik öneme sahiptir.
Miller genellikle yük taşıyıcı bir masa veya taşıyıcının ileri-geri kaymasını sağlamak için çift olarak kullanılır. Mil tutucuları, millerin taşıyıcıya optimum destek sağlayacak şekilde ve en önemlisi *birbirine kesinlikle paralel* olacak şekilde konumlandırılmalıdır. Paralellik, sistemin sürtünmesiz, akıcı ve sıkışmadan çalışması için hayati öneme sahiptir. Hassas bir hizalama aracı kullanılması önerilir.
Mermak CNC ürünleri, üretim hatalarına karşı belirli bir garanti süresi ile gelir. Bir üretim hatası durumunda (ki bu pasif bir mekanik parça için nadirdir), lütfen Mermak CNC teknik servisimizle iletişime geçin. Ürün Barkod No: 8692024019216 ile başvurarak hızlıca destek alabilirsiniz.
Mil tutucunun şaseye veya mile bağlantı noktalarının zamanla gevşememesi için uygun torkta sıkma ve gerekirse civata sabitleyici (dişli kilitleyici) gibi kimyasal ürünler kullanılabilir. Özellikle yüksek titreşimli uygulamalarda bu tür önlemler faydalıdır. Periyodik olarak bağlantı noktalarının kontrol edilmesi, uzun ömürlü ve güvenilir bir çalışma sağlar.
Evet, SHF serisi genellikle farklı mil çapları için çeşitli modeller sunar (örneğin SHF 8, SHF 10, SHF 16 vb.). Projenizin gerektirdiği mil çapına uygun SHF serisi mil tutucu modelini Mermak CNC kataloğundan veya web sitesinden kontrol edebilirsiniz.
SHF 12 Mil Tutucu pasif bir mekanik bileşen olduğu için özel bir periyodik bakım gerektirmez. Ancak, montaj yüzeylerinin temiz tutulması, bağlantı civatalarının belirli aralıklarla tork kontrolünün yapılması ve korozyon oluşumunu engellemek amacıyla nemli veya kimyasal buharlı ortamlarda periyodik görsel kontrol yapılması tavsiye edilir.
Teknik Özelliklerini Detaylıca Anlatalım .. ! Nerelerde Kullanılır ? Nasıl Çalışır ?
SHF12 kullanım alanları
SHF12 nasıl çalışır

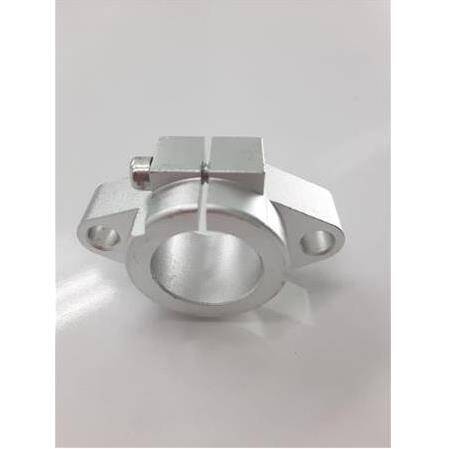

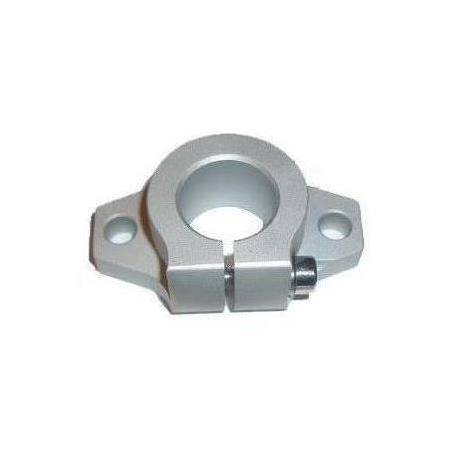

- SHF 12 mil tutucu, genellikle alüminyumdan imal edilen, dıştan sıkmalı tipte bir lineer mil destek bloğudur.
- 12 mm çapındaki lineer miller için uygundur.
- Yüksek hassasiyetli işlenmiş gövdeye ve güçlü sıkma vidasına sahiptir.
- Hafif ve dayanıklı yapısı sayesinde uzun ömürlü kullanım sunar.
- Montajı kolaydır; iki adet vida ile sabitlenir ve milin sabitlenmesini sağlar.
- Yüzey işlemi genellikle eloksal kaplamadır, bu da korozyon direncini artırır.
- CNC makineleri, 3D yazıcılar, otomasyon sistemleri ve endüstriyel robotik uygulamalarda yaygın olarak kullanılır.
- Lineer hareket gerektiren sistemlerde, milin sabitlenmesi ve hizalanması için tercih edilir.
- Özellikle indüksiyonlu ve dış yüzeyi sertleştirilmiş millerin sabitlenmesinde kullanılır.
- Taşıyıcı veya masa gibi hareketli parçaların doğrusal mil üzerinde düzgün ve hassas şekilde hareket etmesini sağlar.
- SHF 12 mil tutucu, lineer milin makine gövdesine veya montaj yüzeyine sabitlenmesini sağlar.
- Mil, tutucuya yerleştirilir ve sıkma vidası ile sabitlenir. Bu sayede milin istenmeyen şekilde hareket etmesi veya dönmesi engellenir.
- Birden fazla tutucu, mil boyunca belirli aralıklarla kullanılarak uzun mesafelerde de stabil ve titreşimsiz bir taşıma sağlanır.
- Doğru hizalama için montaj sırasında milin paralel ve düzgün olmasına dikkat edilmelidir; aksi halde taşıyıcı rulmanlar veya burçlar sorunsuz çalışmaz.
1. Milin çapına uygun SHF tutucu seçilmelidir (bu ürün 12 mm için uygundur).
2. Montaj yüzeyi temiz ve düzgün olmalıdır.
3. Mil, tutucuya yerleştirildikten sonra sıkma vidası uygun torkta sıkılmalıdır.
4. Birden fazla tutucu kullanılacaksa, aralarındaki mesafe taşıyıcı yüküne ve mil boyuna göre belirlenmelidir.
5. Montajdan sonra milin paralelliği ve yatakların düzgün çalışıp çalışmadığı kontrol edilmelidir.
Kaynak: Mermak CNC teknik bilgi arşivi ve ürün açıklamaları.
