Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

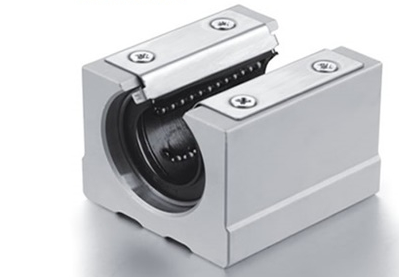

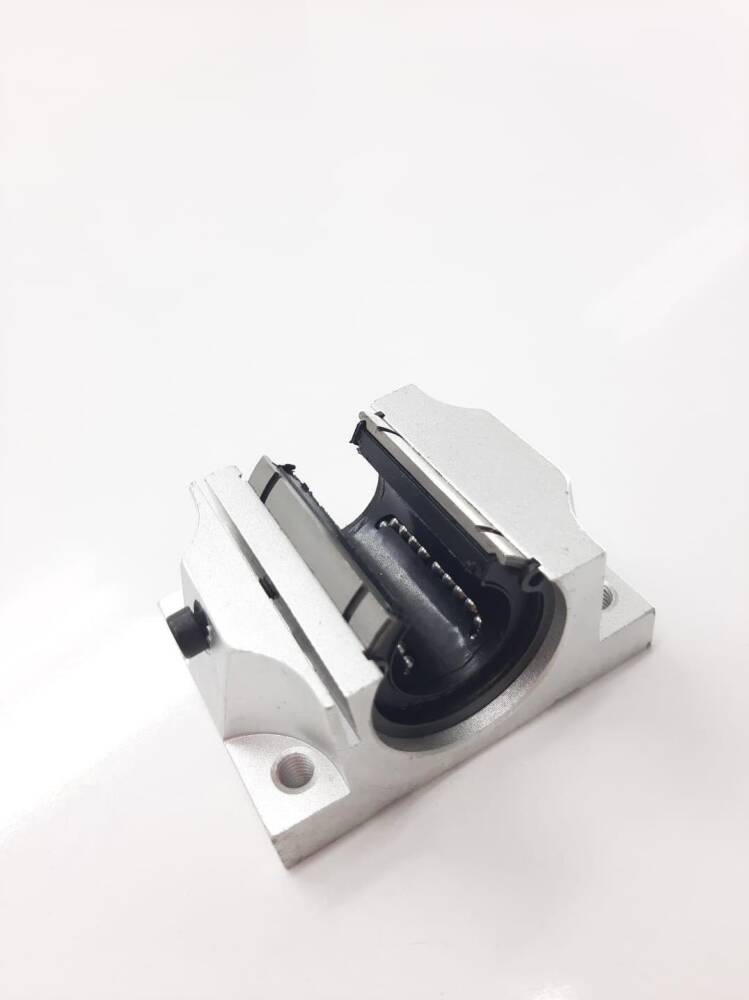

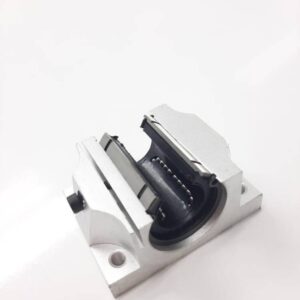

Endüstriyel otomasyon sistemlerinin temel yapı taşlarından biri olan Sbr 20 Uu İndiksiyonlu Mil Arabası, 20 mm çapındaki indüksiyonlu miller üzerinde hassas ve düşük sürtünmeli lineer hareket sağlamak üzere tasarlanmıştır. Bu kompakt ve yüksek performanslı lineer bilyalı rulman bloğu, özellikle konumlandırma doğruluğu ve tekrarlanabilirliğinin kritik olduğu uygulamalarda vazgeçilmez bir çözüm sunar. Sistemlerin dinamik performansını artırırken, operasyonel güvenilirliği ve uzun ömürlülüğü ile yatırım geri dönüşünü maksimize eder. Hassas işleme süreçleri, montaj hatları ve robotik uygulamalar gibi geniş bir yelpazede kullanılabilen bu ürün, mühendislik projelerinde öngörülebilir ve istikrarlı bir hareket platformu oluşturur.
Sbr 20 Uu modeli, 32 mm dış çapı ve 42 mm toplam boyu ile optimize edilmiş bir yapıya sahiptir. Bu ölçüler, dar alanlarda dahi entegrasyon kolaylığı sağlarken, lineer kılavuz sistemlerinin genel kompaktlığına katkıda bulunur. Ürünün performansı, uygun toleransta (genellikle g6–h6) taşlanmış ve sertleştirilmiş millerle kullanıldığında tam potansiyeline ulaşır. Bu kombinasyon, düşük sürtünme kuvvetleri ve minimum boşluk ile akıcı bir hareket temin eder. Tipik dinamik yük kapasitesi 0.86 kN ve statik yük kapasitesi 1.37 kN mertebesinde olup, geniş bir yelpazedeki endüstriyel yük koşullarına uyum sağlayarak, sistemlerin dayanıklılığını ve güvenilirliğini artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Detaylı Bilgi ve Hızlı Çözüm: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Sbr 20 Uu İndiksiyonlu Mil Arabası, malzeme taşıma, paketleme ve montaj hatları gibi genel otomasyon sistemlerinde konveyör bantları ve transfer üniteleri üzerinde hassas parça konumlandırma için idealdir. Yüksek tekrarlanabilirlik gerektiren bu sistemlerde, hızlı ve güvenilir hareket kabiliyeti sunar.
Özellikle 3D yazıcılar, küçük CNC router'lar, lazer kesim makineleri ve minyatür robotik kollar gibi uygulamalarda 20 mm mil çapındaki lineer yatak çözümleri arasında popülerdir. Hassas hareket ve düşük sürtünme ihtiyacını karşılayarak prototipleme ve hafif üretim süreçlerinde kritik rol oynar.
Tekstil makineleri, baskı makineleri ve gıda işleme ekipmanları gibi endüstrilerde, ürünlerin veya iş parçalarının belirli bir güzergah üzerinde hassas bir şekilde taşınması gereken uygulamalarda kullanılır. Modüler yapısı sayesinde kolay entegrasyon ve bakım avantajı sağlar.
Endüstriyel test cihazları, laboratuvar ekipmanları ve özel üretim makineleri gibi benzersiz lineer hareket gereksinimleri olan projelerde esnek bir çözüm sunar. Kompakt tasarımı ve yüksek mühendislik toleransları ile özel uygulamaların gerektirdiği performansı eksiksiz sağlar.
Düşük sürtünme katsayısı ve hassas hareket kabiliyeti sayesinde enerji tüketimini minimize ederken, sistemlerin genel verimliliğini ve üretim hızını artırır.
Özel olarak sertleştirilmiş bilya yolları ve UU tipi sızdırmazlık elemanları sayesinde aşınmaya ve çevresel etkilere karşı dirençli olup, uzun ve sorunsuz bir çalışma ömrü sunar.
Standart ölçüleri ve modüler tasarımı ile mevcut veya yeni tasarlanacak sistemlere hızlı ve pratik bir şekilde entegre edilebilir, montaj süreçlerini basitleştirir.
Sbr 20 Uu indüksiyonlu mil arabası için katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 0.86 kN'dir. Bu, hareket halindeki yükler için geçerlidir. Statik yük kapasitesi ise 1.37 kN mertebesindedir ve bu değer rulman sabit dururken taşıyabileceği maksimum yükü ifade eder. Uygulamanızdaki yükleri bu değerlerin altında tutmanız, uzun servis ömrü için kritik öneme sahiptir.
Sbr 20 Uu gibi lineer rulmanlarda milin yüzey sertliği çok önemlidir. Genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı indüksiyonlu miller tercih edilmelidir. Uygun toleransta taşlanmış g6–h6 mil ile kullanıldığında, rulmanın düşük sürtünmeli ve hassas konum tekrarlanabilirliği sağlanır. Milin bu özelliklere sahip olması, rulman ömrünü ve performansını doğrudan etkiler.
Bir eksen üzerinde birden fazla Sbr 20 Uu rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı dikkatlice hesaplanmalıdır. Yanlış hizalama veya eşit olmayan yük dağılımı, rulmanlardan birinin erken aşınmasına neden olabilir. Montaj öncesi mil doğruluğu ve paralellik hatalarının minimumda olduğundan emin olunmalı, sistem rijitliğini artırmak için gerektiğinde ek destekler kullanılmalıdır.
Yüksek hız ve ivmelerde, Sbr 20 Uu'nun servis ömrü kısalabilir ve çalışma sıcaklığı artabilir. Bu tür uygulamalarda, standart yağlama aralığı kısaltılmalı ve daha sık bakım yapılmalıdır. Ayrıca, yüksek hız ve sıcaklıklara dayanıklı, uygun viskozitede özel lineer rulman gresi veya yağı seçimi kritik öneme sahiptir. Mermak CNC teknik ekibine danışarak doğru yağlama çözümünü belirleyebilirsiniz.
Mil doğruluğu ve paralellik hataları, Sbr 20 Uu rulmanlarının ömrünü doğrudan ve olumsuz etkiler. Yanlış hizalanmış bir sistemde, rulmanlar üzerinde dengesiz yükler oluşur, bu da aşırı sürtünmeye, gürültüye, erken aşınmaya ve hatta sistemin kilitlenmesine yol açabilir. Montaj öncesi mil ve gövde hizalama kontrollerinin titizlikle yapılması, hassas ve uzun ömürlü çalışma için şarttır.
Sbr 20 Uu'nun sessiz çalışması için mil ve gövde toleranslarına uygun bir tasarım ve montaj anahtardır. Uygun g6–h6 toleransında taşlanmış mil ve H7 toleransında işlenmiş gövde yuvası kullanmak, gereksiz boşlukları ortadan kaldırarak sesi azaltır. Ayrıca, düzenli ve doğru yağlama, rulmanların pürüzsüz hareketini sağlayarak gürültüyü minimize eder. Aşırı yükleme ve yanlış hizalama da gürültüye neden olabilir, bu yüzden bunlardan kaçınılmalıdır.
Standart Sbr 20 Uu lineer rulmanlar genellikle -20°C ile +80°C arasındaki sıcaklık aralıklarında optimum performans sergiler. Ancak, kullanılan gres veya yağın sıcaklık dayanımı ve keçe malzemesi bu aralığı etkileyebilir. Aşırı düşük veya yüksek sıcaklıklarda çalışma gerekiyorsa, özel yağlama ve keçe seçenekleri için Mermak CNC teknik ekibiyle iletişime geçmeniz önerilir.
Sbr 20 Uu için genellikle lityum bazlı veya sentetik, NLGI 2 sınıfı lineer rulman gresleri tavsiye edilir. Yüksek hız veya yük uygulamalarında EP (Extreme Pressure) katkılı gresler tercih edilebilir. Viskozite, çalışma sıcaklığına ve hıza bağlı olarak değişmekle birlikte, genellikle orta viskoziteli gresler kullanılır. Kullanım kılavuzundaki tavsiyelere uymak ve Mermak CNC teknik desteği almak en doğrusudur.
Her mekanik parça gibi Sbr 20 Uu rulmanlar da kullanım süresine ve koşullarına bağlı olarak zamanla bir miktar boşluk geliştirebilir. Ancak sertleştirilmiş bilya yolları sayesinde uzun servis ömrü hedeflenmiştir. Ömrünü uzatmak için düzenli ve doğru yağlama, uygun mil toleransı (g6–h6) ve yüzey sertliği (58–62 HRC) olan millerle kullanım, aşırı yüklemeden kaçınma ve tozlu/kirli ortamlarda UU tip keçelerin ötesinde ek koruma (körük, muhafaza) sağlamak kritik önlemlerdir.
Mermak CNC'den temin ettiğiniz Sbr 20 Uu indüksiyonlu mil arabaları, üretim hatalarına karşı belirli bir garanti süresi ile satılmaktadır. Garanti kapsamı, normal kullanım koşullarında ortaya çıkan malzeme ve işçilik kusurlarını kapsar. Yanlış montaj, aşırı yükleme, yetersiz yağlama veya uygun olmayan mil kullanımı gibi dış etkenlerden kaynaklanan aşınmalar genellikle garanti dışıdır. Detaylı garanti koşulları için satış sözleşmenizi veya Mermak CNC müşteri hizmetlerini inceleyebilirsiniz.
Sbr 20 Uu modelinde bulunan UU tip sızdırmazlık keçeleri gibi bazı sarf malzemeleri veya yedek parçalar Mermak CNC aracılığıyla temin edilebilir. Ancak bu tip lineer bilyalı rulmanlar genellikle modüler yapıda olup, ciddi bir arıza durumunda (örneğin bilya yollarında deformasyon) komple arabanın değiştirilmesi daha maliyet etkin ve güvenli bir çözüm olabilir. Teknik ekibimiz, arızanın durumuna göre en uygun çözümü sunacaktır.
Sbr 20 Uu indüksiyonlu mil arabasının montajı, bakımı veya kullanımı sırasında karşılaşacağınız her türlü teknik sorun için Mermak CNC teknik ekibi size yardımcı olmaya hazırdır. Proje detaylarınızı ve yaşadığınız sorunu açıklayarak teknik destek hattımızdan veya web sitemizdeki iletişim kanallarından uzman mühendislerimizle doğrudan iletişime geçebilirsiniz. Çözüm odaklı yaklaşımımızla en kısa sürede destek sağlayacağız.
