Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

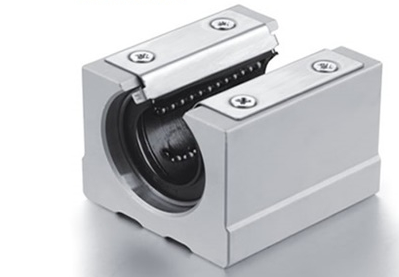

Endüstriyel otomasyon sistemlerinin temel yapı taşlarından biri olan Sbr 12 Uu İndiksiyonlu Mil Arabası, lineer hareket gerektiren uygulamalarda hassasiyet ve dayanıklılık sunmak üzere özel olarak tasarlanmıştır. 12 mm mil çapına sahip şaftlar üzerinde mükemmel bir kayma yüzeyi sağlayarak, minimum sürtünme ile yüksek hızlı ve tekrarlanabilir hareket kabiliyeti sunar. Bu komponent, özellikle küçük ve orta ölçekli CNC tezgahları, robotik sistemler, 3D yazıcılar ve otomatik montaj hatları gibi, yükün doğru ve pürüzsüz bir şekilde taşınması gereken kritik noktalarda tercih edilmektedir. Tasarımındaki mühendislik detayları, uzun ömürlü performans ve düşük bakım ihtiyacını garanti eder.
Sbr 12 Uu, sertleştirilmiş ve hassas taşlanmış bilya yollarına sahip olması sayesinde, dinamik yükler altında dahi yüksek rijitlik ve doğru konumlandırma sağlar. Uygun toleransta (g6–h6) işlenmiş indüksiyonlu millerle kullanıldığında, sistemin genel hassasiyetini artırır ve titreşimi minimize eder. UU tipi çift taraflı kauçuk keçeler, çalışma ortamından gelebilecek toz, talaş ve kirleticilere karşı üstün bir koruma sağlayarak rulman ömrünü önemli ölçüde uzatır ve bakım aralıklarını seyreltir. Tipik dinamik yük kapasitesi yaklaşık 0.41 kN, statik yük kapasitesi ise 0.60 kN mertebesinde olup, bu değerler ürünün kompakt boyutlarına kıyasla yüksek bir performans potansiyeli sunduğunu göstermektedir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Sbr 12 Uu İndiksiyonlu Mil Arabası, montaj hatları, taşıma konveyörleri, otomatik besleme üniteleri ve genel amaçlı makine otomasyonunda parça taşıma sistemleri için vazgeçilmez bir çözümdür. Yüksek hızlı ve sürekli operasyon gerektiren ortamlarda, ürünlerin hassas bir şekilde konumlandırılması ve aktarılması gereken noktalarda güvenilir ve düşük sürtünmeli lineer hareket sağlar.
3D yazıcılar, küçük CNC routerlar, lazer kesim makineleri ve minyatür robotik kollar gibi hassas ve hafif yüklerin kontrol edildiği uygulamalarda, Sbr 12 Uu üstün performans sunar. Özellikle prototipleme, eğitim ve küçük ölçekli imalat projelerinde, maliyet etkinliği ile birlikte yüksek konumlandırma doğruluğu ve düzgün hareket kabiliyeti arayan mühendisler ve hobi kullanıcıları için ideal bir lineer yataklama çözümüdür.
Sbr 12 Uu, düşük sürtünme katsayısı sayesinde hareket direncini minimize eder. Bu durum, tahrik sistemlerinin daha az enerji tüketmesini ve daha düşük güçle daha yüksek hızlara ulaşmasını sağlar. Enerji verimliliği, işletme maliyetlerini düşürürken, üretim süreçlerinin kesintisiz ve hızlı akışını destekler.
Ürünün indüksiyonla sertleştirilmiş bilya yolları ve yüksek kaliteli alaşımlı çelikten imal edilmesi, aşınma ve yıpranmaya karşı üstün bir direnç kazandırır. Ayrıca, UU tipi çift taraflı kauçuk keçeler, rulmanı toz, talaş ve nem gibi dış etkenlerden koruyarak bakım aralıklarını uzatır ve toplam sahip olma maliyetini (TCO) optimize eder.
Standart boyutları ve evrensel uyumluluğu sayesinde Sbr 12 Uu, mevcut sistemlere veya yeni tasarımlara hızlı ve sorunsuz bir şekilde entegre edilebilir. Modüler yapısı, montaj süreçlerini basitleştirir, kurulum sürelerini kısaltır ve mühendislik projelerinde esneklik sağlar. Bu özellik, zaman ve iş gücü tasarrufu açısından önemli bir avantaj sunar.
Standart ve hassas uygulamalar için taşlanmış g6–h6 mil toleransı tercih edilmelidir. Rulmanı gövdeye sıkıca sabitlemek adına, gövde yuvası için genellikle H7 toleransı önerilir. Bu, düşük sürtünme ve hassas konum tekrarlanabilirliği için kritiktir.
Sbr 12 Uu modelinin UU tipi kauçuk keçeleri temel bir koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile korumak, rulmanın servis ömrünü ciddi şekilde uzatacaktır.
Evet, 12 mm mil çapı sınıfındaki Sbr12uu gibi lineer rulmanlar, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi/profesyonel projelerde en yaygın kullanılan ve performansı yeterli lineer yatak çözümlerindendir. Düşük sürtünme ve hassas pozisyonlama avantajları sunar.
Rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Ancak yoğun kullanım, yüksek hız ve ivmelerde periyodik bakım kapsamında uygun viskozitede lineer rulman gresinin (genellikle lityum sabunlu gresler) yenilenmesi tavsiye edilir. Yağlama aralığı, çalışma koşullarına göre belirlenmelidir.
Seçim yaparken eksen üzerindeki toplam strok, taşıyacağınız yük, beklenen hız/ivme değerleri ve mil çapı birlikte değerlendirilmelidir. Kararsız kaldığınız durumlarda, proje detaylarınızı Mermak CNC teknik ekibi ile paylaşarak doğru LM/LME serisi rulman ve mil kombinasyonunu belirlemeniz önerilir.
Sbr 12 Uu'nun tipik dinamik yük kapasitesi yaklaşık 0.41 kN (kilonevton), statik yük kapasitesi ise 0.60 kN mertebesindedir. Dinamik yük, rulmanın hareket halindeyken güvenle taşıyabileceği yükü ifade ederken, statik yük rulmanın hareket etmeden dururken deforme olmadan taşıyabileceği maksimum yükü belirtir.
Mil yüzey sertliği, rulman bilyalarının temas ettiği yüzeyin aşınma direncini belirler ve doğrudan servis ömrünü etkiler. Sbr 12 Uu için mil yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Krom kaplama, korozyon direncini ve yüzey kalitesini artırır.
Mil doğruluğu ve paralellik hataları, rulman bilyalarına eşit olmayan yük dağılımına neden olur ve bu da erken aşınma ile rulman ömrünü doğrudan kısaltır. Montaj öncesi mil hizalama kontrolü mutlak suretle önerilir; aksi takdirde sürtünme artar ve hassasiyet kaybolur.
Yüksek hız ve ivmelerde, rulmanın yağlama aralığı kısaltılmalı ve uygun viskozitede gres/yağ seçimi yapılmalıdır. Aşırı titreşim, rulman bilyalarına ve yollarına zarar verebilir; bu tür durumlarda montajda titreşim sönümleyici elemanlar kullanmak veya rulman seçimini gözden geçirmek faydalı olabilir.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve taşıyacağınız yükün dağılımı dikkatlice hesaplanmalıdır. Yükün rulmanlar arasında eşit dağılması, her bir rulmanın kapasitesinin aşılmamasını ve sistemin dengeli çalışmasını sağlar. Genellikle mümkün olduğunca simetrik yerleşim tercih edilir.
Sertleştirilmiş bilya yolları sayesinde Sbr 12 Uu uzun servis ömrü sunar. Ancak ömür, çalışma koşulları (yük, hız, ortam, yağlama) ile doğrudan ilişkilidir. Erken aşınma belirtileri arasında artan gürültü, titreşim, hareket direncinde artış ve mil üzerinde gözle görülür izler sayılabilir. Bu belirtilerde bakım veya değişim düşünülmelidir.
Montajda, rulmanın gövde yuvasına H7 toleransında sıkı geçme ile sabitlenmesi önemlidir. Civatalarla güvenli bir şekilde ana gövdeye bağlanmalıdır. Milin temiz, hasarsız ve yukarıda bahsedilen toleranslarda olduğundan emin olunmalıdır. Tüm bağlantı elemanlarının tork değerlerine uygun sıkıldığından emin olun.
Sessiz çalışma için mil ve gövde toleranslarına uygun tasarım ve montaj hayati önem taşır. Milin doğru hizalanması, yeterli ve uygun yağlama, aşırı yükten kaçınma ve montaj yüzeylerinin düzgünlüğü gürültüyü minimize etmeye yardımcı olur. Ayrıca, montajda rulmanın sıkışmamasına dikkat edilmelidir.
Lineer bilyalı rulmanlar genellikle modüler yapıya sahip olsalar da, Sbr 12 Uu gibi modellerin iç bileşenleri (bilyalar, kafesler, keçeler) sahada kolayca değiştirilemez. Aşınma veya arıza durumunda, en sağlıklı ve güvenilir çözüm genellikle rulman bloğunun komple yenisiyle değiştirilmesidir. Bu, hassasiyet ve performansı garanti eder.
Elbette. Mermak CNC olarak satış sonrası teknik desteğe büyük önem veriyoruz. Sbr 12 Uu İndiksiyonlu Mil Arabası'nın seçimi, montajı veya karşılaşabileceğiniz herhangi bir teknik sorun hakkında Mermak CNC teknik ekibi ile iletişime geçerek mühendislik ve seçim notları doğrultusunda detaylı destek alabilirsiniz.
