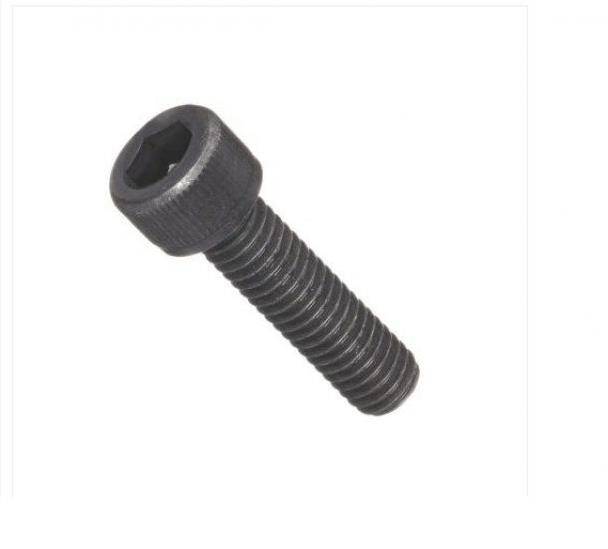

M5X35 Fosfat Allen (Alyan) Başlı İmbus Civata

Yorumlar (18)
4,7 Ortalama Puan
  • 513
  • 45
  • 30
  • 20
  • 10
Stokta yok
3,60 TLKdv Dahil
🚚 Kargo 150,00 TL (KDV dahil)3.596,40 TL daha ekleyin, kargo ücretsiz olsun (3.600,00 TL ve üzeri)
Ürün Kodu: 422559

Stokta yok

Teknik Özellikler

Civata Boyu35 mm
Diş ÖlçüsüM5
Ölçü5
Yorum Yap
🔒 Güvenli ödeme altyapısı▣ E-Fatura / E-Arşiv desteği↶ Mevzuata uygun cayma / iade▣ Resmî firma bilgileri♢ KVKK & Gizlilik Politikası▤ Stoktan hızlı gönderim⚙ Teknik destek✓ WooCommerce güvenli sipariş akışı

M5X35 Fosfat Allen (Alyan) Başlı İmbus Civata

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

Endüstriyel otomasyon sistemleri ve hassas makine tasarımlarında, bağlantı elemanlarının seçimi, sistemin genel performansı ve güvenilirliği açısından kritik bir öneme sahiptir. M5X35 Fosfat Allen (Alyan) Başlı İmbus Civata, bu gereksinimleri karşılamak üzere özel olarak tasarlanmış, yüksek mukavemetli ve fonksiyonel bir bileşendir. Metrik 5 (M5) çapı ve 35 mm uzunluğu ile kompakt ancak güçlü bağlantılar için idealdir. Özellikle, Allen (İmbus) baş yapısı, standart bir tornavida veya anahtar ile ulaşılamayan dar alanlarda dahi yüksek tork ile sıkma imkanı sunar, bu da montaj kolaylığı ve sarsıntılara karşı üstün direnç sağlar.

Bu civatanın yüzeyindeki fosfat kaplama, sadece estetik bir siyah görünüm sunmakla kalmaz, aynı zamanda önemli teknik avantajlar sağlar. Fosfatlama işlemi, malzemenin yüzeyinde mikroskobik düzeyde gözenekli bir yapı oluşturarak yağlayıcıların ve korozyon önleyici maddelerin daha iyi tutunmasını sağlar. Bu sayede, sürtünme katsayısı optimize edilir, montaj sırasında diş sıyırması riski azalır ve en önemlisi, civatanın ömrünü uzatan etkili bir korozyon direnci elde edilir. Ağır sanayi koşulları, nemli veya kimyasal buhar içeren ortamlar gibi zorlu uygulamalarda dahi bağlantının bütünlüğünü koruyarak, sistemlerin kesintisiz çalışmasına katkıda bulunur.

Öne Çıkan Avantajlar

  • Hassas Tork Aktarımı: Allen baş tasarımı, altıgen anahtar ile yüksek ve kontrollü tork uygulanmasına olanak tanır, bu da bağlantının gevşeme riskini minimize eder ve montaj hassasiyetini artırır.
  • Üstün Korozyon Direnci: Fosfat kaplama, civatanın yüzeyini çevresel etkilere karşı koruyarak oksitlenmeyi ve paslanmayı geciktirir, böylece bağlantı elemanının ve montajlı sistemin ömrünü uzatır.
  • Yüksek Mukavemet ve Güvenilirlik: Yüksek karbon çeliğinden üretilmiş olması (genellikle 8.8 veya 10.9 sınıfı), yüksek çekme ve akma mukavemetleri sunar, dinamik yükler altında dahi deformasyona karşı direnç gösterir.
  • Düşük Profil ve Kompakt Tasarım: Allen başın silindirik yapısı, dışarı taşmayan, düzgün bir yüzey sağlar, bu da estetik açıdan hoş bir görünüm ve dar alanlarda kullanım avantajı sunar.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.

Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre
Değer / Açıklama
Nominal Çap (d)
M5 (Metrik 5 mm)
Uzunluk (L)
35 mm
Baş Tipi
Allen (İmbus) Silindirik Baş
Kaplama
Fosfat (Siyah) - Korozyon Direnci ve Sürtünme Optimizasyonu
Malzeme Sınıfı
Yüksek Mukavemetli Karbon Çeliği (Genellikle 8.8 veya 10.9)
Anahtar Boyutu
4 mm Alyan Anahtar
Diş Hatvesi
0.8 mm (Standart Metrik İnce Diş)
Uyumlu Standartlar
DIN 912 / ISO 4762 (Silindirik Başlıklı İç Altıköşe Vidalar)
Çekme Mukavemeti (min.)
800 MPa (10.9 sınıfı için)
Akma Mukavemeti (min.)
940 MPa (10.9 sınıfı için)
Sertlik
22-32 HRC (10.9 sınıfı için)
Ürün Barkod No
8692024015553

Endüstriyel Uygulama Alanları

CNC Makineleri ve Otomasyon Sistemleri

M5X35 Fosfat Allen Civata, CNC işleme merkezlerinde, lazer kesim makinelerinde ve 3D yazıcılarda hareketli eksenlerin, sensör braketlerinin, fikstürlerin ve koruyucu kapakların montajında idealdir. Yüksek titreşim direncine sahip sağlam bağlantılar oluşturarak makine hassasiyetini ve uzun ömürlülüğünü destekler. Örneğin, bir lineer kızak sisteminin taşıyıcı bloğunu veya bir servo motorun montaj flanşını şasiye sabitlemek için kullanılabilir.

Robotik ve Mekatronik Uygulamalar

Robot kollarının eklem noktalarında, manipülatörlerin uç efektör bağlantılarında ve hassas sensörlerin entegrasyonunda güvenilir bir sabitleme elemanı olarak tercih edilir. Kompakt baş yapısı sayesinde robotik sistemlerin estetik ve aerodinamik tasarımına katkıda bulunur. Özellikle, bir robotik kolun gripper (tutucu) mekanizmasının gövdeye veya parmaklara montajında yüksek hassasiyet ve dayanıklılık sağlar.

Kalıp ve Fikstür İmalatı

Enjeksiyon kalıplarında, pres kalıplarında ve çeşitli montaj fikstürlerinde parçaların sabitlenmesi ve hizalanması için kullanılır. Fosfat kaplamanın sağladığı düşük sürtünme katsayısı, sık sık sökülüp takılması gereken kalıp bileşenlerinde diş aşınmasını azaltır ve montaj kolaylığı sunar. Kalıp setlerinin plakalarını birbirine bağlamak veya bir işleme fikstürünün ayar elemanlarını sabitlemek gibi kritik uygulamalarda güvenle tercih edilir.

Elektronik Muhafaza ve Panel Montajı

Endüstriyel kontrol panolarında, elektronik muhafaza kutularında ve dağıtım panellerinde iç bileşenlerin veya kapakların sabitlenmesi için kullanılır. Düşük profilli başı sayesinde dar alanlarda ve dış yüzeyde çıkıntı oluşturmadan montaj imkanı sunar, bu da IP koruma seviyelerinin korunmasına yardımcı olabilir. Bir PLC modülünü din rayına bağlayan braketleri veya bir operatör panelinin gövdesini sabitlemek için kullanılabilir.

Operasyonel Avantajlar

Yüksek Verimlilik

Allen başlı yapısı sayesinde elektrikli veya pnömatik tork anahtarlarıyla hızlı ve tekrarlanabilir montaj imkanı sunar. Bu, üretim hattında zaman tasarrufu ve işgücü verimliliği sağlar.

Uzun Kullanım Ömrü

Yüksek kaliteli alaşımlı çelik ve fosfat kaplama kombinasyonu, civatanın aşınmaya, yorulmaya ve korozyona karşı üstün direncini garanti eder, bu da bakım maliyetlerini düşürür.

Kolay Entegrasyon

Metrik standartlara (M5) uygunluğu ve DIN/ISO normlarıyla uyumu, geniş bir yelpazedeki endüstriyel tasarımlara ve mevcut sistemlere sorunsuz entegrasyonu mümkün kılar.

Ek bilgi

Ağırlık0,0069 kg
Boyutlar4,0 × 0,8 × 0,8 cm
Civata Boyu

35 mm

Diş Ölçüsü

M5

Ölçü

5
