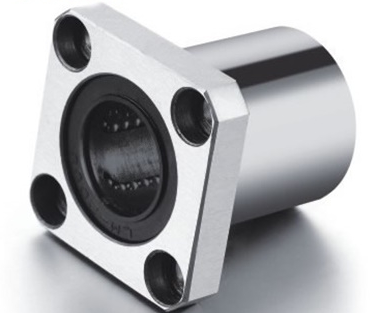

LMEK 30 UU kodlu Lmek 30 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde lineer hareketin hassasiyet ve dayanıklılıkla sağlanması için özel olarak tasarlanmış, yüksek performanslı bir bileşendir. 30 mm mil çapına, 45 mm dış çapa ve 64 mm toplam boya sahip bu rulman, LMEK serisinin kare flanşlı yapısıyla öne çıkar. Kare flanşlı gövde tasarımı, montaj yüzeyine mükemmel bir rijitlik ve kolay merkezlenebilirlik sunarak, sistem entegrasyonunda zaman ve maliyet avantajı sağlar. Bu yapı, özellikle yüksek yük altında çalışan veya titreşimin kritik olduğu uygulamalarda, rulmanın mil üzerindeki konumunu stabil bir şekilde korumasına olanak tanır.
Hassas mühendislik prensipleriyle üretilen Lmek 30 Uu Lineer Rulman, uygun toleransta (genellikle g6–h6) taşlanmış millerle kullanıldığında, minimum sürtünme kuvvetiyle akıcı ve tekrarlanabilir bir lineer hareket performansı sunar. Bu, özellikle konumlandırma hassasiyetinin milimetrenin altında olması gereken CNC tezgahları, robotik kollar ve ölçüm sistemleri gibi uygulamalar için kritik öneme sahiptir. Katalog verilerine göre yaklaşık 1.57 kN dinamik yük kapasitesi ve 2.75 kN statik yük kapasitesi ile LMEK 30 UU, orta ve ağır yük uygulamalarında dahi güvenilir ve uzun ömürlü bir çözüm vaat eder. Sertleştirilmiş bilya yolları ve optimize edilmiş iç geometri, rulman ömrünü maksimum seviyeye çıkarırken, UU tipi entegre sızdırmazlık keçeleri toz, talaş ve diğer dış etkenlere karşı üstün koruma sağlayarak bakım ihtiyacını minimize eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
LMEK 30 UU lineer rulmanlar, CNC router ve freze tezgahlarının dikey eksen (Z ekseni) arabalarında veya daha büyük eksenlerde (X, Y eksenleri) hassas hareket sağlamak için idealdir. Kare flanşlı yapısı sayesinde tezgah şasisine kolayca ve rijit bir şekilde monte edilebilir, bu da kesme işlemleri sırasında titreşimi minimize ederek yüksek yüzey kalitesi ve işleme hassasiyeti sunar.
Servo veya step motorlarla tahrik edilen hassas kaldırma mekanizmalarında, bu rulmanlar dikey eksende yüklerin stabil ve kontrollü bir şekilde hareket ettirilmesini sağlar. Örneğin, endüstriyel fırınlarda ürün taşıma arabalarında, laboratuvar otomasyonunda numune taşıyıcı platformlarda veya montaj hatlarında parça yerleştirme ünitelerinde güvenle kullanılabilir.
Malzeme test cihazlarında, boyut kontrol makinelerinde veya optik ölçüm sistemlerinde numune taşıyıcı arabalar ve sensör hareket üniteleri için LMEK 30 UU rulmanları tercih edilir. Düşük sürtünme ve yüksek konum tekrarlanabilirliği, ölçüm hassasiyetinin kritik olduğu bu uygulamalarda güvenilir sonuçlar elde edilmesini sağlar.
Ambalajlama, paletleme ve "pick & place" (al ve yerleştir) robotik sistemlerinde, ürünlerin hızlı ve hassas bir şekilde taşınması ve konumlandırılması gerekmektedir. LMEK 30 UU lineer rulmanlar, bu sistemlerin robotik kollarının veya taşıyıcı ünitelerinin lineer hareket eksenlerinde kullanılarak, yüksek hızlı ve tekrarlanabilir operasyonlara olanak tanır.
Düşük sürtünme katsayısı ve akıcı lineer hareketi sayesinde, tahrik motorlarının enerji tüketimini optimize eder ve sistemin genel operasyonel verimliliğini artırır. Bu, özellikle sürekli çalışan üretim hatlarında önemli bir maliyet avantajı sağlar.
Sertleştirilmiş ve hassas işlenmiş bilya yolları, yüksek kaliteli çelik malzeme ve entegre sızdırmazlık keçeleri, rulmanın aşınmaya karşı direncini artırır. Bu kombinasyon, ağır endüstriyel koşullarda dahi minimum bakım ile uzun yıllar sorunsuz çalışma garantisi verir.
Standart LMEK serisi boyutları ve kare flanşlı montaj tasarımı, mevcut sistemlere hızlı ve kolay entegrasyon imkanı sunar. Basit cıvata bağlantısı ile montaj süresi kısalır, bu da kurulum ve devreye alma maliyetlerini düşürür.
UU tipi çift taraflı sızdırmazlık keçeleri, toz, kir ve nemin rulman içine girmesini engelleyerek iç mekanizmanın korunmasını sağlar. Bu sayede yağlama aralıkları uzar ve genel bakım maliyetleri azalır, operasyonel kesintiler minimize edilir.
LMEK 30 UU lineer rulmanınızdan en yüksek performansı alabilmek için, şaft/mil çapı 30 mm olan ve taşlanmış g6–h6 toleransına sahip miller kullanmanızı öneririz. Bu, düşük sürtünme ve hassas konum tekrarlanabilirliği sağlar. Rulmanı monte edeceğiniz gövde yuvası için ise genellikle H7 toleransı tercih edilmelidir.
LMEK 30 UU lineer rulman, UU tip kauçuk keçeler sayesinde toz, talaş ve kir girişine karşı temel bir koruma sağlar. Ancak, MDF tozu, metal talaşı veya yoğun talaşlı imalat gibi ağır ve çok tozlu ortamlarda, rulmanın ve milin ömrünü ciddi şekilde uzatmak için lineer mil üzerini körük, kapak veya sac muhafaza ile ek olarak korumanız şiddetle tavsiye edilir.
Evet, LMEK 30 UU lineer rulman, 30 mm mil çapı sınıfındaki LM/LME serisi rulmanlar arasında oldukça popülerdir. 3D yazıcılar, küçük CNC routerlar, lazer kesiciler ve benzeri hobi veya profesyonel projelerde hassas lineer hareket ihtiyacını karşılamak için en yaygın kullanılan lineer yatak çözümlerinden biridir. Kare flanşlı yapısı da montaj kolaylığı sunar.
LMEK 30 UU rulmanlar, genellikle montaj öncesi üretici tarafından önceden greslenmiş olarak gelir. Yoğun kullanım, yüksek hız veya ağır yük altındaki uygulamalarda, rulmanın ömrünü ve performansını korumak için periyodik bakım kapsamında uygun viskozitede lineer rulman gresinin yenilenmesi tavsiye edilir. Gres seçimi için Mermak CNC teknik ekibimizle iletişime geçebilirsiniz.
Doğru lineer rulman seçiminde, eksen üzerindeki toplam strok mesafesi, taşıyacağınız yük miktarı, sisteminizin ulaşacağı hız ve ivme değerleri ile mil çapı (LMEK 30 UU için 30 mm) gibi faktörler birlikte değerlendirilmelidir. Kararsız kaldığınız durumlarda, projenizin tüm detaylarını Mermak CNC teknik ekibi ile paylaşarak uygulamanıza en uygun LM/LME serisi rulman ve mil kombinasyonunu belirlemeniz önerilir.
LMEK 30 UU, kare flanşlı gövdesi sayesinde rijit ve kolay merkezlenebilir bir montaj geometrisi sunar. Flanş üzerindeki vida deliklerini kullanarak uygun çapta ve kalitede cıvatalar ile yüzeye doğrudan monte edebilirsiniz. Montajda cıvataların eşit torkla sıkıldığından ve rulmanın yuvasına tam oturduğundan emin olmak, performans ve ömür açısından kritiktir. Genellikle metrik somunlu cıvatalar tercih edilir.
Lineer milin doğruluğu ve paralellik hataları, LMEK 30 UU rulmanın ömrünü, hassasiyetini ve sessiz çalışma yeteneğini doğrudan etkiler. Yüksek hassasiyetli uygulamalarda, milin g6–h6 toleransında olması ve montaj öncesi eksenlerin hizalama kontrolünün yapılması, düşük sürtünme ve hassas konum tekrarlanabilirliği için hayati öneme sahiptir. Yanlış hizalama, rulmanda erken aşınmaya ve sesli çalışmaya neden olabilir.
Bir eksen üzerinde birden fazla LMEK 30 UU rulman bloğu kullanılıyorsa, bloklar arası mesafenin ve yük dağılımının dengeli olması büyük önem taşır. Yanlış konumlandırma veya dengesiz yük dağılımı, rulmanlar üzerinde gereksiz stres yaratarak ömürlerini kısaltabilir ve sistemin hassasiyetini düşürebilir. Montajda hassas hizalama aparatları kullanmak faydalı olacaktır.
LMEK 30 UU lineer rulman için tipik dinamik yük kapasitesi yaklaşık 1.57 kN, statik yük kapasitesi ise 2.75 kN mertebesindedir. Dinamik yük, rulmanın hareket halindeyken belirli bir ömür boyunca güvenle taşıyabileceği yüktür. Statik yük ise rulmanın hareketsiz durumdayken deformasyon olmadan taşıyabileceği maksimum yüktür. Uygulamanızdaki en yüksek yükün, dinamik ve statik kapasiteleri aşmadığından emin olunmalıdır.
LMEK 30 UU, düşük sürtünmeli lineer hareket sağlayan bir rulmandır ve belirli hız ve ivme limitleri içinde yüksek performans sunar. Ancak yüksek hız ve ivmelerde, rulman içindeki sürtünme ve ısı artışı göz önüne alınarak yağlama aralığı kısaltılmalı ve uygun viskozitede özel lineer rulman gresi/yağı seçilmelidir. Bu, rulman ömrünü korumak ve aşırı ısınmayı engellemek için kritik bir mühendislik notudur.
Uygun toleransta taşlanmış g6–h6 mil ve doğru gövde yuvası (H7) ile kullanıldığında, LMEK 30 UU rulman sessiz çalışma özelliği sunar. Eğer rulman anormal bir ses (gıcırtı, tıkırtı vb.) yapıyorsa, bu genellikle yanlış hizalama, milin tolerans dışı olması, yetersiz veya yanlış yağlama ya da aşırı yük gibi bir kurulum veya kullanım sorununa işaret edebilir. Sorunu tespit etmek ve çözmek için bir Mermak CNC uzmanına danışmanız önerilir.
LMEK 30 UU lineer rulmanlar, modüler yapısı sayesinde değiştirmesi ve stok yönetimi kolay ürünlerdir. Genellikle iç bilya yolları veya keçeler gibi kritik parçaların sahada tamiri pratik veya ekonomik değildir. Rulmanınızın performansı düştüğünde veya bariz bir arıza durumunda, en iyi ve en güvenilir çözüm, rulmanı yenisiyle değiştirmektir. Mermak CNC'den orijinal yedek parça temin edebilirsiniz.
Evet, Mermak CNC olarak LMEK 30 UU lineer rulman ve diğer lineer hareket sistemleri için geniş bir ürün yelpazesi sunmaktayız. İhtiyaç duyduğunuz takdirde, benzer veya uyumlu lineer rulmanlar, milleri ve ilgili montaj aksesuarlarını stoklarımızda bulabilirsiniz. Yedek parça veya alternatif ürünler hakkında bilgi almak için satış ekibimizle iletişime geçmeniz yeterlidir.
Mermak CNC'den temin ettiğiniz LMEK 30 UU lineer rulmanlar, üretim hatalarına karşı standart garanti koşullarımız altındadır. Garanti süresi ve detaylı koşullar, ürün faturanızda veya satın alma sözleşmenizde belirtilir. Garanti kapsamı, genellikle kullanım kılavuzuna uygun kullanım ve montaj hatalarından kaynaklanmayan arızaları kapsar. Detaylı bilgi için lütfen satış sonrası destek birimimizle iletişime geçin.
