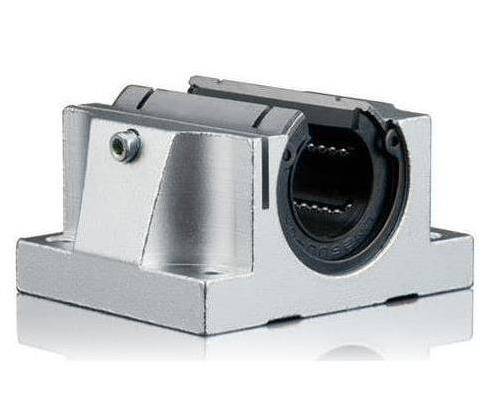

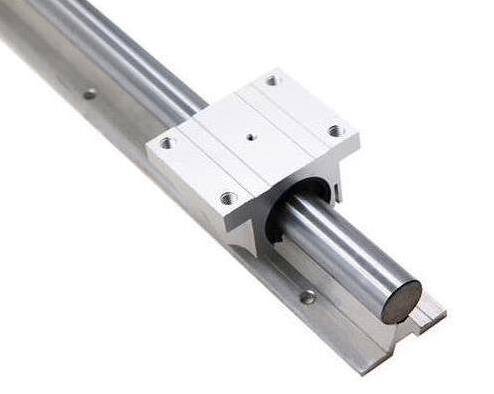

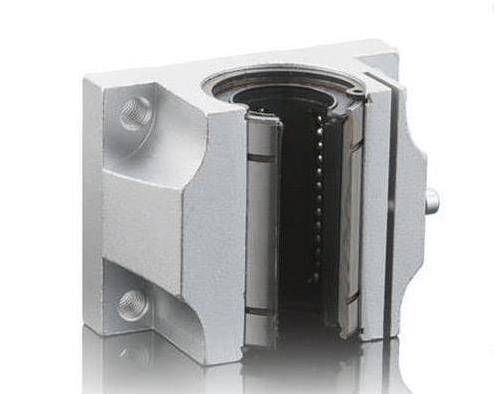

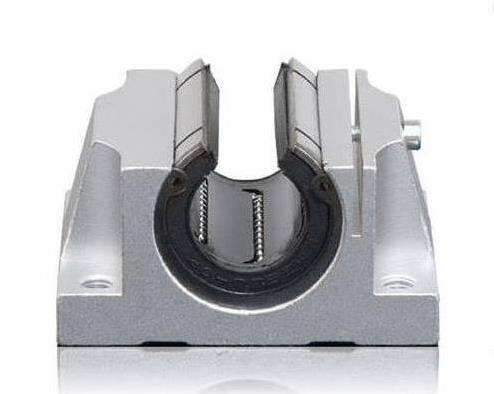

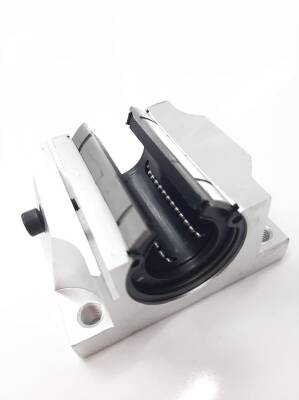

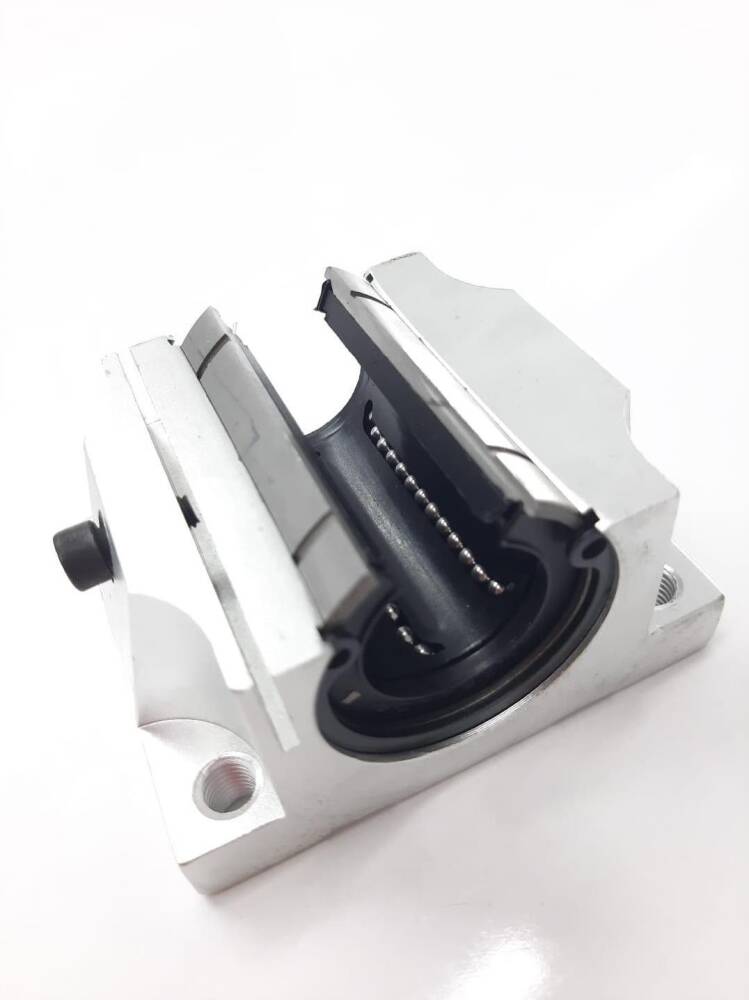

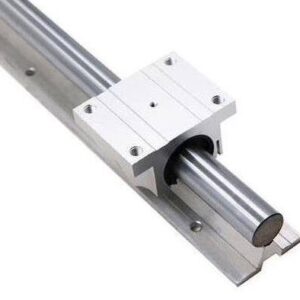

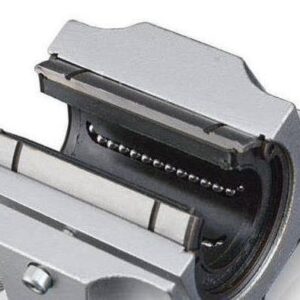

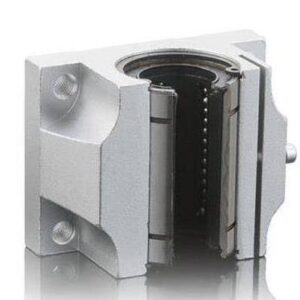

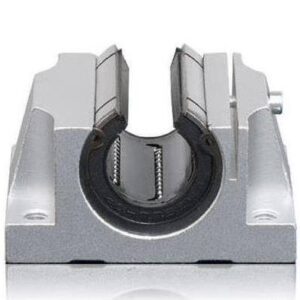

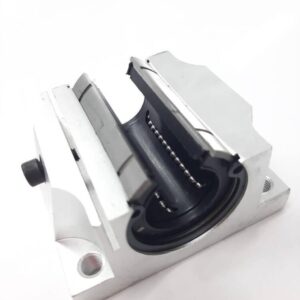

TBR 25 UU Lineer Rulman, endüstriyel otomasyon sistemlerinde 25 mm çapındaki şaftlar üzerinde hassas ve düşük sürtünmeli lineer hareket sağlamak üzere tasarlanmış, yüksek performanslı bir bileşendir. Genel serisi lineer rulmanlar kategorisinde yer alan bu ürün, dayanıklılık, doğruluk ve uzun ömürlülük prensipleriyle üretilmiştir. Otomatik montaj hatlarından CNC makinelerine, robotik sistemlerden özel makine imalatına kadar geniş bir uygulama yelpazesinde güvenle kullanılabilir. Mühendislik standartlarına uygun yapısıyla, sistemlerinizin verimliliğini ve hassasiyetini artırmak için kritik bir rol oynar.

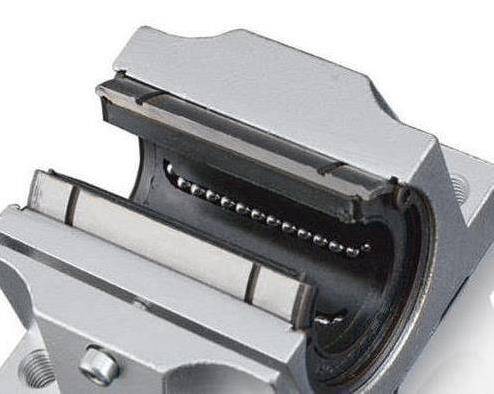

Bu özel lineer rulman, sertleştirilmiş bilya yolları ve yüksek hassasiyetli bilyalar sayesinde minimum sürtünme ile akıcı bir hareket temin eder. Uygun toleransta (g6–h6) taşlanmış millerle kullanıldığında, hassas konum tekrarlanabilirliği ve sessiz çalışma avantajı sunar. Katalog verilerine göre yaklaşık 0.98 kN dinamik yük kapasitesi ve 1.57 kN statik yük kapasitesi ile orta düzey yükler altında dahi üstün performans sergiler. UU tipi çift taraflı kauçuk keçeler, çalışma ortamından gelebilecek toz, talaş ve kir gibi partiküllerin rulman içine girmesini engelleyerek servis ömrünü maksimize eder ve bakım ihtiyacını azaltır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha Detaylı Bilgi İçin: Ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
TBR 25 UU Lineer Rulman, ürün taşıma bantları, otomatik montaj istasyonları ve malzeme işleme üniteleri gibi genel otomasyon hatlarında, yüklerin hassas ve tekrarlanabilir bir şekilde hareket ettirilmesi gereken uygulamalar için idealdir. Yüksek hızlarda bile stabil performans sunarak sistemlerin çevrim sürelerini optimize eder.
Küçük ve orta ölçekli CNC router, lazer kesim makineleri, 3D yazıcılar ve endüstriyel robot kollarının hareket eksenlerinde, yük taşıma ve hassas konumlandırma için güvenilir bir çözüm sunar. Özellikle 25 mm şaft çapı ile bu alandaki birçok standart projede yaygın olarak tercih edilen bir lineer yatak çözümüdür.
Özel imalat makinelerinde, prototipleme projelerinde ve hassas test cihazlarında, özelleştirilmiş lineer hareket mekanizmalarının temel bileşeni olarak işlev görür. Modüler yapısı ve kolay entegrasyon özellikleri sayesinde, farklı tasarım ihtiyaçlarına ve mühendislik gereksinimlerine hızlıca adapte edilebilir.
Düşük sürtünme katsayısı ve hassas hareket kabiliyeti sayesinde enerji kaybını minimize eder, sistemin genel verimliliğini artırır ve hızlı çevrim süreleri sağlayarak operasyonel maliyetleri düşürür.
Sertleştirilmiş bilya yolları, yüksek kaliteli rulman çeliği ve UU tipi sızdırmazlık contaları ile üretilmiştir. Bu özellikler, kir ve toz girişini engelleyerek rulmanın servis ömrünü önemli ölçüde uzatır ve arıza riskini azaltır.
Standart boyutları ve modüler tasarımı sayesinde mevcut sistemlere veya yeni projelere kolayca entegre edilebilir. Montajı basittir ve minimum bakım gerektirir, bu da kurulum ve işletme süreçlerinde zaman ve maliyet tasarrufu sağlar.
Rulmanın uzun ömürlü ve verimli çalışması için mil yüzey sertliğinin 58–62 HRC aralığında olması, taşlanmış ve tercihen krom kaplı olması çok önemlidir. Bu özellikler, bilya yollarının ve milin aşınmasını minimuma indirir ve düşük sürtünmeli hareket sağlar.
TBR25UU lineer rulman için katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 0.98 kN, statik yük kapasitesi ise 1.57 kN mertebesindedir. Uygulamanızdaki maksimum yük değerlerini bu kapasitelerle karşılaştırarak yeterli olup olmadığını değerlendirmelisiniz.
Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan etkileyen kritik faktörlerdir. Montaj öncesi mil hizalama kontrolü kesinlikle önerilir. Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı da doğru ayarlanmalıdır.
Yüksek hız ve ivmelerde, rulmanın yağlama aralığını kısaltmanız ve uygun viskozitede, lineer rulmanlar için özel olarak formüle edilmiş bir gres veya yağ seçmeniz tavsiye edilir. Periyodik bakımı aksatmamak rulmanın performansını ve ömrünü korur.
Standart uygulamalarda gövde yuvası için genellikle H7 toleransı önerilir. Bu tolerans, rulmanın yuvasına sıkı geçme ile sabitlenmesini sağlayarak stabiliteyi ve hassasiyeti artırır. Mil için ise g6–h6 toleransı tercih edilir.
"UU" tip kauçuk keçeler temel korumayı sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda, lineer mili körük, kapak veya sac muhafaza ile ekstra korumak, rulmanın servis ömrünü ciddi şekilde uzatacaktır.
Rulman, mil ve gövde toleranslarına uygun şekilde tasarlandığında ve monte edildiğinde sessiz çalışma sağlar. Doğru mil seçimi (g6–h6 toleransında taşlanmış mil) ve montaj hassasiyeti sessizliği destekleyen önemli faktörlerdir.
Evet, 25 mm mil çapı sınıfındaki TBR25UU gibi LM/LME serisi rulmanlar, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi/profesyonel projelerde en yaygın kullanılan ve uygun maliyetli lineer yatak çözümlerindendir.
TBR25UU lineer rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Ancak yoğun kullanım ve yüksek hızlarda periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi tavsiye edilir.
TBR25UU rulmanlar modüler bir yapıya sahiptir. Bu sayede, ömrünü tamamladığında veya hasar gördüğünde sadece rulmanı kolayca değiştirilebilir. Bu durum, stok yönetimini ve bakım süreçlerini de basitleştirir.
Eksen üzerindeki toplam strok, taşıyacağınız yük, hız/ivme değerleri ve mil çapı birlikte değerlendirilmelidir. Eğer kararsız kalırsanız, proje detaylarınızı Mermak CNC teknik ekibi ile paylaşarak doğru TBR25UU rulman ve mil kombinasyonunu belirlemeniz önerilir.
Mermak CNC olarak sattığımız tüm ürünler, üretici garantisi altındadır. TBR25UU lineer rulmanlar için yedek parça temini ve satış sonrası destek konusunda Mermak CNC ile iletişime geçebilirsiniz. Stok durumu ve temin süreleri hakkında detaylı bilgi alabilirsiniz.
