Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

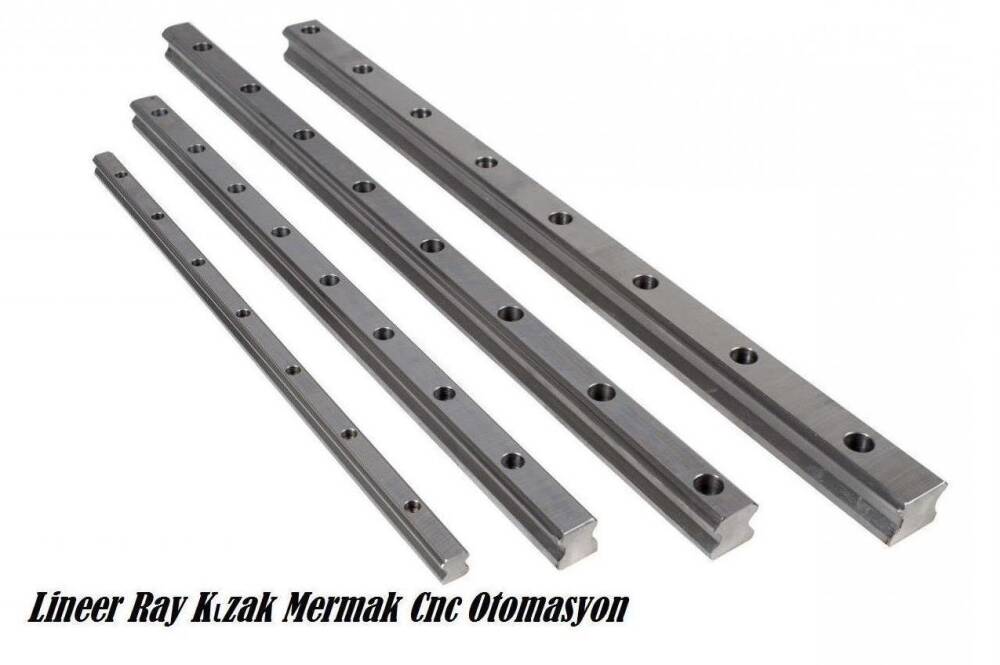

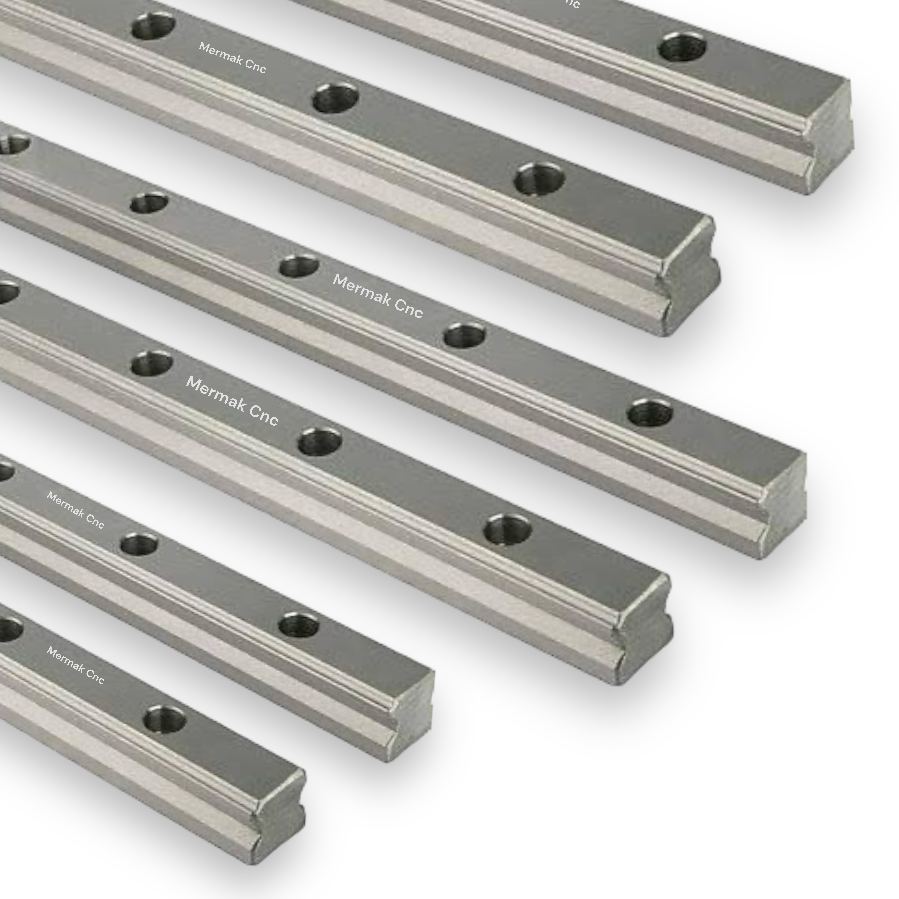

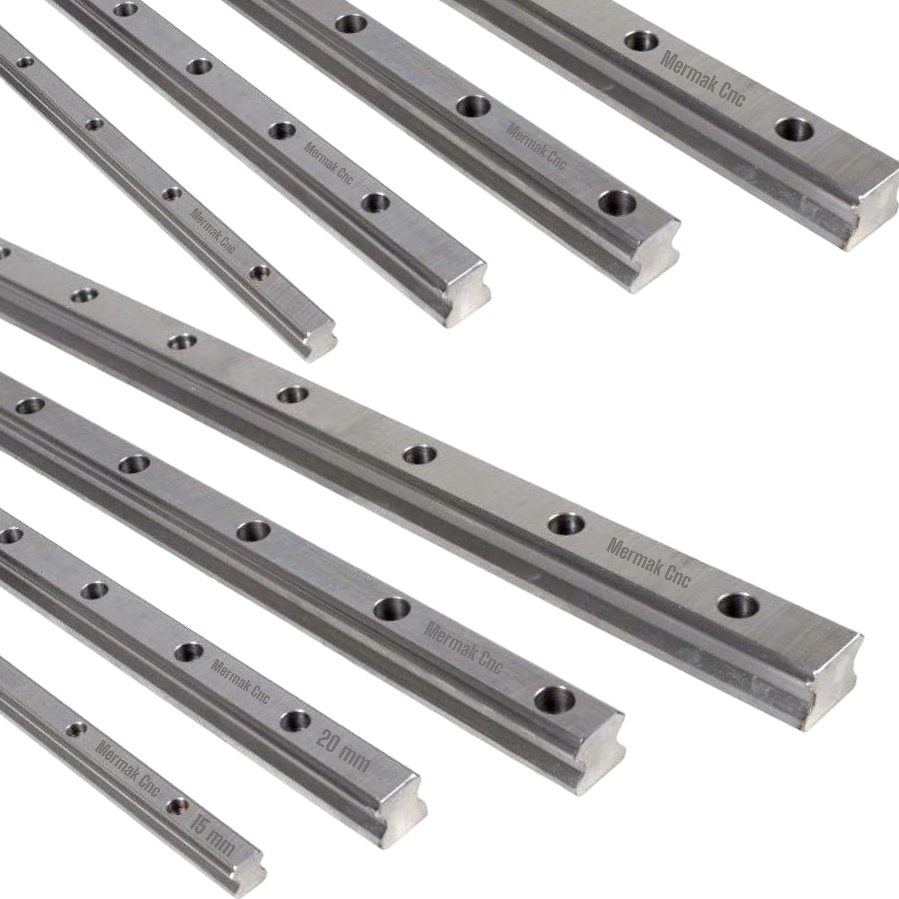

Endüstriyel otomasyonun temel yapı taşlarından biri olan 30 mm Lineer Kızak Ray Standart, yüksek hassasiyet ve dayanıklılık gerektiren tüm hareketli sistemler için tasarlanmıştır. Bu ürün, CNC makinelerinden robotik otomasyon hatlarına, hassas ölçüm cihazlarından malzeme taşıma sistemlerine kadar geniş bir yelpazede güvenilir ve tekrarlanabilir lineer hareket sağlamak üzere mühendislik standartlarına uygun olarak üretilmiştir. Kare kesitli rijit yapısı ve hassas taşlanmış yüzeyi sayesinde, dinamik yükler altında dahi üstün performans sergileyerek sistemlerinizin operasyonel ömrünü ve verimliliğini artırır.
Mermak CNC güvencesiyle sunulan bu lineer kızak rayı, özellikle ağır yük altında yüksek doğruluk ve minimum sapma beklentisi olan uygulamalar için idealdir. Yüzeyin özel olarak taşlanması, lineer arabalarla (kızak blokları) mükemmel bir uyum sağlayarak sürtünmeyi minimize eder ve hareket akıcılığını garanti eder. Modüler yapısı sayesinde 4 metrelik standart boyların ötesinde, kama yardımıyla uç uca eklenerek çok daha uzun hareket mesafeleri elde edilebilirken, projenizin özel gereksinimlerine göre ücretsiz kesim hizmetimizle maksimum esneklik sunulmaktadır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
30 mm Lineer Kızak Rayı, yüksek hızlı ve hassas kesim, frezeleme, oyma gibi operasyonlarda takım yolu doğruluğunu ve tekrarlanabilirliği garantiler. Özellikle metal, ahşap, kompozit ve plastik malzemelerin işlenmesinde, iş parçası kalitesini ve üretim verimliliğini artırarak mükemmel yüzey kaliteleri elde edilmesini sağlar.
Robotik kolları, otomatik konveyör sistemlerini ve malzeme besleme ünitelerini destekleyerek üretim süreçlerinde kesintisiz ve hatasız malzeme akışı sağlar. Ağır sanayi uygulamalarında, otomotiv ve beyaz eşya üretiminde, büyük ölçekli parça taşıma ve konumlandırma sistemlerinde güvenilir ve uzun ömürlü bir çözüm sunar.
Kalite kontrol laboratuvarlarında, görüntü işleme sistemlerinde ve optik test ekipmanlarında milimetrik doğrulukta hareket gerektiren uygulamalar için idealdir. Titreşimsiz ve pürüzsüz hareketi sayesinde, mikron seviyesindeki ölçümlerde dahi güvenilir ve kararlı sonuçlar elde edilmesine olanak tanır.
Cerrahi robotlardan analiz cihazlarına, mikroskop hareket sistemlerinden otomatik örnekleyicilere kadar geniş bir medikal ve laboratuvar ekipmanı yelpazesinde kullanılır. Steril ortamlara uygun malzeme seçenekleri ve yüksek hassasiyeti ile kritik uygulamalarda güvenilir performans sağlar.
Sürtünmeyi minimize eden hassas taşlanmış yüzey ve rijit kare kesit yapısı sayesinde enerji kayıplarını azaltır. Bu sayede makine hareket hızları artar, döngü süreleri optimize edilir ve genel üretim verimliliğinde gözle görülür bir artış sağlanır.
Aşınmaya karşı yüksek dirençli, özel alaşımlı çelikten üretilmiş ve yüzey sertliği optimize edilmiştir. Bu üstün malzeme kalitesi ve işçilik sayesinde, düzenli bakımla yıllarca ilk günkü performansını korur, parça değişim maliyetlerini ve üretim duruşlarını minimuma indirir.
Standartlaştırılmış ölçüleri, çeşitli imbus cıvatalarla esnek montaj seçenekleri ve uç uca ekleme mekanizması ile mevcut veya yeni sistemlere hızlı ve sorunsuz bir şekilde adapte edilebilir. Ücretsiz kesim hizmetimiz ile projenizin tam ihtiyaçlarına göre özel çözümler sunulur.

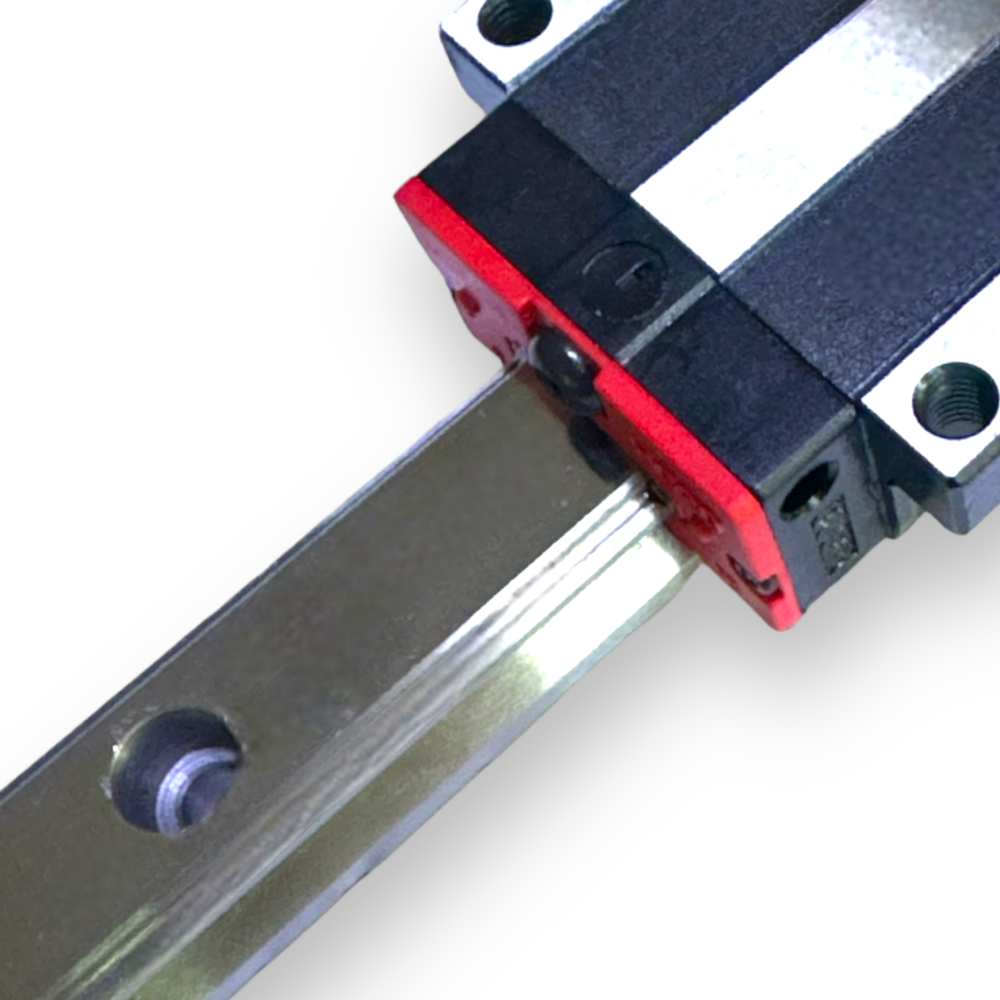

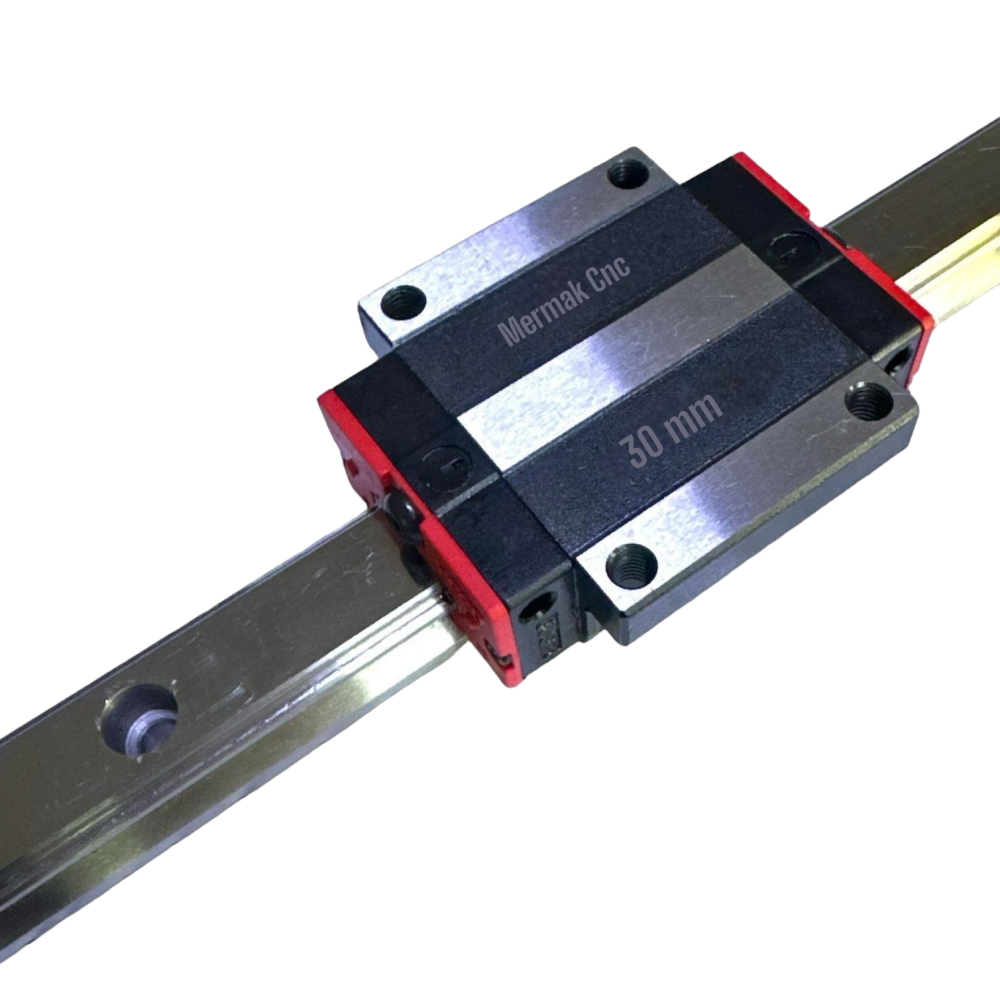

30 mm Lineer Kızak Raylarımız, Hiwin, DMS ve SHN gibi markaların ürettiği standartlara uygun Dar Tip ve Geniş Tip 30 mm lineer arabalarla tam uyumlu çalışacak şekilde tasarlanmıştır. Önemli olan, arabanın da 30 mm ray genişliğine uygun olmasıdır.
Ürününüz çeşitli imbus cıvatalar ile rahatlıkla kullanılabilmektedir. Genellikle M8 veya M10 imbus cıvatalar tercih edilir. Optimal sıkma torku, montaj yüzeyinizin malzemesine ve cıvata sınıfına göre değişir; ancak rayın deforme olmaması için aşırı sıkmaktan kaçınarak, üreticinin cıvata tork tablolarına başvurmanızı öneririz.
Evet, standart 4 metre boylar halinde bulunan ürünlerimizi daha uzun mesafedeki çalışma alanlarında kama yardımı ile uç uca ekleyerek çalışma alanınızı hedeflediğiniz boyutlara ulaştırabilirsiniz. Bu kamalar, rayların hizasını ve sağlamlığını korumak için özel olarak tasarlanmış bağlantı elemanlarıdır.
30 mm Lineer Kızak Raylarımız, kare kesit imalatı sayesinde hem yatay hem de düşey esnemelere ve bozulmalara karşı yüksek dayanıklılık gösterecek şekilde tasarlanmıştır. Bu yapı, ağır yükler altında bile stabilite ve hassasiyet sağlar.
Evet, üst yüzeyi taşlanmış olması yataklara uygun hassas bir yüzey sağlar. Bu yüzeyin uzun ömürlü ve verimli çalışması için düzenli olarak lineer kızaklar için özel olarak formüle edilmiş gres veya yağ kullanmanız önerilir. Kuru çalışma, sürtünmeyi ve aşınmayı artırabilir.
30 mm Lineer Kızak Raylarımız, hassas taşlanmış yüzeyleri ve kare kesitli sağlam yapısı sayesinde yüksek hızlı uygulamalar için uygun bir temel sunar. Ancak, genel sistem performansını (titreşim, aşınma) etkileyen asıl faktör, kullanılan lineer araba, motor, sürücü ve tüm montaj hassasiyetidir. Doğru bileşenlerle ve montajla yüksek verim alabilirsiniz.
Rayı kendiniz kesmeniz durumunda, kesim sonrası yüzeyde çapaklar oluşabilir ve hassasiyet bozulabilir, bu da lineer arabanın hareketini olumsuz etkileyebilir. Mermak olarak biz, raylarınızı dilediğiniz ölçülerde ücretsiz olarak keseriz ve kesilen yüzeylerin işlenmiş, çapaklardan arındırılmış ve yataklara uygun kalmasını sağlayarak sisteminizin performansını koruruz.
Lineer kızak raylarının taşıma kapasitesi, kullanılan lineer araba tipi, sayısı ve montaj şekline göre değişiklik gösterir. Spesifik dinamik ve statik yük değerleri için, uyumlu lineer arabaların teknik veri sayfalarına bakmanız gerekmektedir. Genel olarak, 30 mm raylar orta ila ağır yük uygulamaları için uygundur.
Rayın montajında paralellik ve hizalama son derece kritiktir. Yanlış montaj, lineer arabaların sıkışmasına, aşırı sürtünmeye, erken aşınmaya, artan enerji tüketimine ve sistemde titreşime yol açabilir. Bu da hem hassasiyeti düşürür hem de sistemin ömrünü kısaltır. Hassas ölçüm aletleriyle dikkatli bir kurulum önerilir.
Mermak CNC olarak ürünlerimizde oluşabilecek üretim kaynaklı hatalara karşı standart garanti koşullarımız geçerlidir. Garanti süresi ve detayları için satış sonrası destek birimimizle iletişime geçmenizi veya ürün dokümanlarımızı incelemenizi rica ederiz. Genellikle malzeme ve işçilik hatalarını kapsar.
Lineer kızak rayları genellikle hasar gördüğünde tamir edilebilen parçalar değildir, genellikle değiştirilmesi gerekir. Montaj sırasında oluşabilecek hasarlar kullanıcı sorumluluğundadır. Ancak, yedek parça temini konusunda firmamızla iletişime geçebilirsiniz. Stok durumuna göre yeni ray temin edebiliriz.
Ürünlerimize ait detaylı teknik çizimler ve CAD dosyaları genellikle teknik destek bölümümüzden veya web sitemizdeki ürün sayfalarından temin edilebilir. Projenizde kullanmak üzere bu bilgilere ihtiyacınız varsa, lütfen teknik ekibimizle iletişime geçin, size yardımcı olacaklardır.
Evet, eğer ölçü alanında özel bir kesim talebi belirtmezseniz, 30 mm Lineer Kızak Ray Standart ürünlerimiz size standart 4 metre boylar halinde gönderilir.
