15 Mm Lineer Kızak Ray

Lineer Kızak-Ray

Yorum Yap

Yorumlar (20)

Ürün Kodu : HG 15

Stokta 500+ metre var hesaplanıyor…

934,68 TL

%45 İndirim

426,38 TL + KDV

511,66 TL Kdv Dahil

%45 İndirim

Öne Çıkan Bilgiler

En İyi Kalite En İyi Fiyat Garantisi

#	Ölçü (mm) Örn: 1 Metre=1000mm, 50cm=500mm	Adet	Metraj
1			0.00
2			0.00
3			0.00
4			0.00
5			0.00
6			0.00
7			0.00
8			0.00

📐 Bilgilendirme

Metre

Beğen

Listeye Ekle Yorum Yap Fiyat Alarmı

256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti

Ürün Açıklaması

Kızak Ray Çapı

15 mm

Marka Lineer Kızak-Ray

Kategori Lineer Kızaklar

SSS

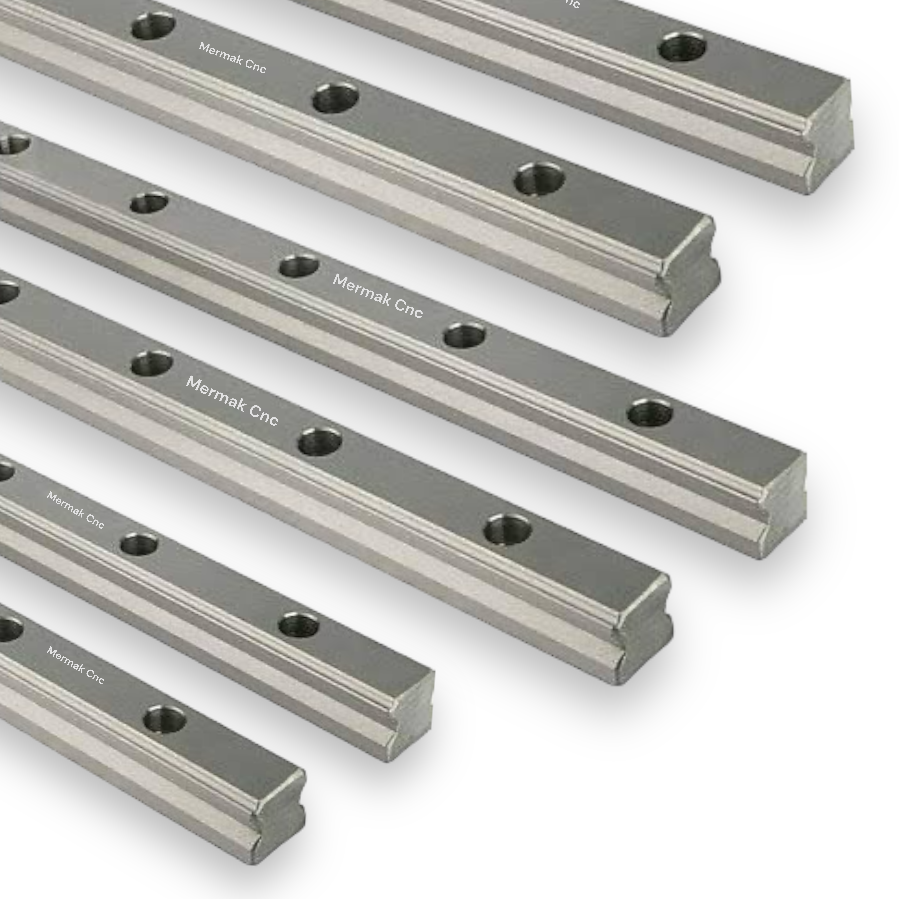

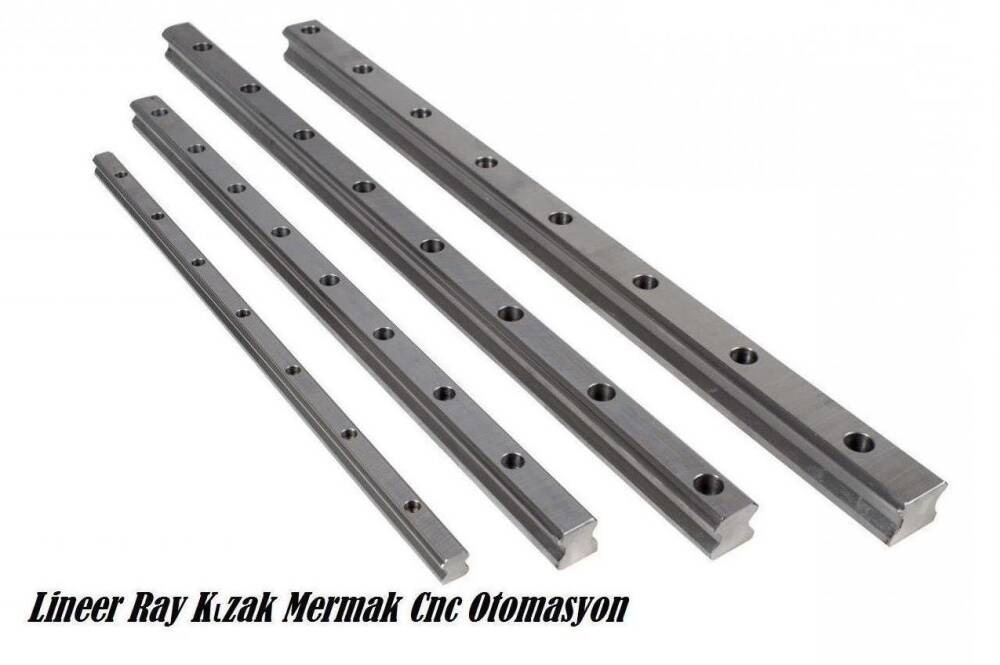

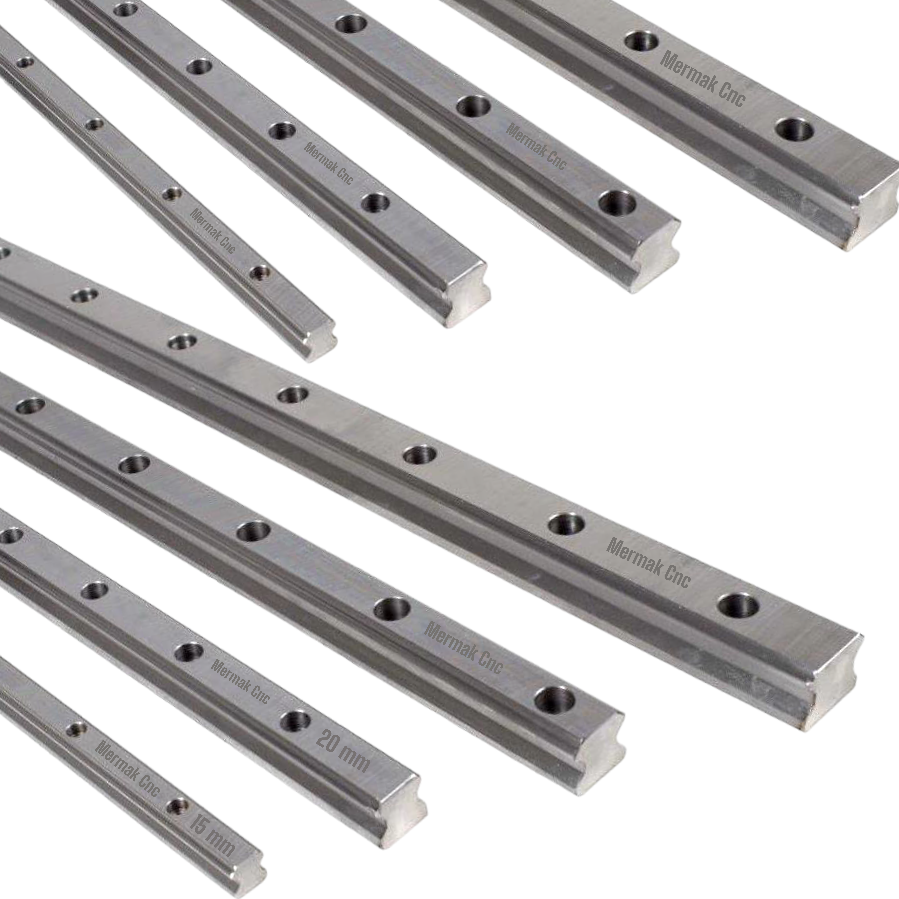

15 Mm Lineer Kızak Ray HG15 Serisi - Yüksek Hassasiyetli Kare Kesit

Endüstriyel otomasyon ve CNC sistemlerinin temel taşı olan 15 Mm Lineer Kızak Ray, doğrusal hareketin hassasiyet, kararlılık ve pürüzsüzlükle gerçekleştirilmesi için tasarlanmış üstün bir mühendislik ürünüdür. HG15 standardına uygun olarak üretilen bu ray, 15 mm genişliğindeki kare kesit profili sayesinde hem yatay hem de dikey eksenlerde oluşabilecek esneme ve burulmalara karşı maksimum direnç gösterir. Yüzeyi hassas bir şekilde taşlanmış olan bu lineer kızak, üzerinde çalışacak olan lineer arabaların minimum sürtünme ile akıcı bir şekilde hareket etmesini garanti eder. CNC router'lar, lazer kesim makineleri, 3D yazıcılar ve özel otomasyon projeleri gibi hassas konumlandırma gerektiren tüm uygulamalarda güvenilir bir temel oluşturur. Mermak CNC Teknoloji Market olarak sunduğumuz bu ürün, projenizin gerektirdiği performansı ve uzun ömürlü kullanımı bir arada sunar.

Öne Çıkan Avantajlar

Üstün Hassasiyet ve Akıcılık: HG15 serisi rayın hassas taşlanmış yüzeyleri, lineer arabaların titreşimsiz ve pürüzsüz bir şekilde hareket etmesini sağlayarak işleme ve konumlandırma doğruluğunu en üst seviyeye çıkarır.
Yüksek Mukavemet ve Dayanıklılık: 15 mm kare kesitli profil, yüksek kaliteli sertleştirilmiş çelik malzemesiyle birleşerek ağır yükler altında dahi deformasyona uğramadan stabil bir çalışma performansı sunar. Bu yapı, makinenizin ömrünü uzatır.
Kolay ve Esnek Montaj: Standartlaştırılmış montaj delikleri, çeşitli imbus cıvatalar ile kolayca sabitlenmesini sağlar. Standart 5 metrelik boylarda sunulan raylar, kama yardımıyla uç uca eklenerek çok daha uzun eksenler oluşturmanıza olanak tanır.
Proje Odaklı Çözümler: Mermak olarak, bu 15 mm lineer kızak rayını projenizin gerektirdiği özel ölçülerde tamamen ücretsiz olarak keserek size teslim ediyoruz. Bu sayede fire vermeden, tam ihtiyacınız olan boyutta ürüne sahip olursunuz.

Teknik Özet

Model Serisi: HG 15
Ray Genişliği: 15 mm
Profil Tipi: Kare Kesitli Yüksek Profil
Malzeme: Yüksek Karbonlu Sertleştirilmiş Çelik
Yüzey İşlemi: Hassas Taşlanmış ve Polisajlı
Standart Uzunluk: 5 Metre (İstenilen ölçüde ücretsiz kesim imkanı)
Uygulama Alanı: CNC, Lazer, Otomasyon, Robotik

Detaylı Teknik Veri Tablosu

ParametreDeğerAçıklamaModel KoduHG15 Serisi Lineer RayEndüstriyel standartlara uygun, yüksek yük taşıma kapasiteli model.Ray Genişliği (W)15 mmSistemin temel ölçüsüdür ve uyumlu arabaların seçiminde kullanılır.Ray Yüksekliği (H)15 mmKare profil yapısı sayesinde eğilme ve burulmaya karşı yüksek direnç sağlar.Montaj Deliği Aralığı (P)60 mmStandart aralık, montaj yüzeyine sağlam ve dengeli bir bağlantı imkanı sunar.Uyumlu CıvataM4 veya M5 İmbuş CıvataMontaj deliklerine uygun, kolay temin edilebilir standart cıvata tipidir.Malzeme YapısıSertleştirilmiş Yüksek Karbonlu ÇelikAşınmaya karşı uzun ömürlü kullanım ve yüksek yük kapasitesi sağlar.

Endüstriyel Uygulama Alanları

CNC Freze ve Ahşap İşleme Makineleri: X, Y ve Z eksenlerinde yüksek hızlarda dahi hassas ve tekrarlanabilir konumlandırma için idealdir.
Lazer Kesim ve Markalama Sistemleri: Optik sistemlerin titreşimsiz ve stabil hareketi için 15 mm raylar mükemmel bir temel oluşturur.
3D Yazıcılar ve Prototipleme Cihazları: Baskı kafasının veya tablanın akıcı hareketi ile katmanların kusursuz serilmesini sağlar.
Otomasyon ve Montaj Hatları: "Al-bırak" (pick-and-place) robotları, konveyör sistemleri ve test cihazlarında güvenilir doğrusal hareket sağlar.
Ölçüm ve Kalite Kontrol Ekipmanları: Koordinat Ölçüm Makineleri (CMM) gibi hassas cihazlarda sensörlerin doğrusal hareketi için kullanılır.

Montaj ve Kullanım Önerileri

Yüzey Hazırlığı: Rayı monte edeceğiniz yüzeyin tamamen düz, temiz ve pürüzsüz olduğundan emin olun. Yüzeydeki en ufak bir eğrilik, sistemin hassasiyetini olumsuz etkileyebilir.
Cıvata Sıkma: Montaj cıvatalarını merkezden başlayarak kenarlara doğru kademeli ve çapraz bir sırayla sıkın. Bu yöntem, 15 mm ray üzerinde iç gerilim oluşmasını ve eğilmeyi önler.
Hizalama: Özellikle uzun eksenlerde veya paralel ray kullanılan sistemlerde, iki ray arasındaki paralelliği bir komparatör saati ile kontrol ederek mükemmel hizalamayı sağlayın.
Bakım: Üzerinde çalışacak lineer arabaların düzenli olarak uygun yağ ile yağlanması, sistemin ömrünü uzatır ve performansını korur.

Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz.
Mermak Teknik Konularda her zaman Yanınızdadır!

Teknik Uzman Notu

"HG15 serisi 15 mm lineer kızak, atölyeler ve endüstriyel tesisler için adeta bir 'İsviçre çakısı' gibidir. Ne hobi sistemleri için fazla büyük ve ağır, ne de ağır sanayi uygulamaları için yetersiz kalır. Orta ölçekli CNC router'lar, plazma kesim masaları ve özel otomasyon projeleri için mükemmel bir denge sunar. Özellikle Mermak'ın sunduğu ücretsiz kesim hizmeti, bu rayı özel boyutlu makineler tasarlayanlar için vazgeçilmez kılıyor. Doğru arabalarla eşleştirildiğinde, bu raylar yıllarca sorunsuz ve hassas bir şekilde hizmet verecek sağlam bir altyapı sunar. Projenizin bel kemiğini oluştururken kaliteden ödün vermeyin."

30 Cm Kesilir Mi ▼

? 15 mm lineer kızak ray kesimi
lineer kızak ray nasıl kesilir
HG 15 ray kesme işlemi
lineer kızak kesim prosedürü
30 cm lineer kızak kesilebilir mi
15 Mm Lineer Kızak Ray (HG 15) – 30 cm olarak kesilebilir. Sipariş sırasında istediğiniz ölçüyü belirtmeniz yeterlidir.

15 mm lineer kızak raylar, standart olarak uzun boylarda stoklanır ve sipariş esnasında istediğiniz ölçüde (örneğin 30 cm) ücretsiz olarak kesilebilmektedir. Siparişinizi oluştururken “ölçü” kısmında istediğiniz uzunluğu belirtmeniz yeterlidir. Kesim işlemi hassas makinalarda yapılır ve uçlar düzgün şekilde hazırlanır. Rayın montajı için gerekli delik aralıkları ve uç işlemleri de talebinize göre ayarlanabilir.

Teknik ve Kullanım Detayları:
- 15 mm genişliğinde, yüksek mukavemetli çelikten üretilmiştir.
- Standart olarak 5 metre boylarda stoklanır, istenen ölçüde kesim mümkündür.
- CNC makineleri, otomasyon sistemleri, 3D yazıcılar ve endüstriyel uygulamalarda yaygın olarak kullanılır.
- İmbus civatalar ile kolay montaj yapılır, kare kesit sayesinde rijitlik ve hassasiyet sağlar.
- Kesim işlemi rayın performansını ve hassasiyetini etkilemez.

Sipariş Notu:
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik bilgi dışında fiyat verememekteyim.

Teknik Özelliklerini Detaylıca Anlatalım .. ! Nerelerde Kullanılır ? Nasıl Çalışır ? ▼

? 15 mm lineer kızak teknik özellikleri
HG 15 lineer kızak nerede kullanılır
lineer kızak nasıl çalışır

15 mm Lineer Kızak Ray (HG 15) – Teknik Özellikler, Kullanım Alanları ve Çalışma Prensibi

---

### Teknik Özellikler
- Ray Genişliği: 15 mm
- Ray Yüksekliği: 24 mm
- Ray Uzunluğu (blok): 61,4 mm
- Ray Delik Merkezi (En x Boy): 38 x 30 mm
- Ray Delik Merkez Arası: 60 mm
- Ray Taban Genişliği: 15 mm
- Statik Yük Kapasitesi: 25,31 kN
- Dinamik Yük Kapasitesi: 11,38 kN
- Ağırlık: 220 g (blok için)
- Malzeme: Yüksek mukavemetli çelik, taşlanmış üst yüzey
- Montaj: İmbus civatalar ile kolay montaj, kare kesit sayesinde yatay ve düşey esnemelere karşı dayanıklı
- Uzunluk: Standart olarak 5 metre boylarda, istenen ölçüde ücretsiz kesim imkanı
- Uyumluluk: Hiwin, DMS, SHN gibi birçok marka lineer araba ile uyumlu.

---

### Kullanım Alanları
- CNC Tezgahları: Freze, delme, tornalama gibi hassas hareket gerektiren işlemler
- 3D Yazıcılar: Yüksek hassasiyetli ve tekrarlanabilir baskı uygulamaları
- Lazer Kesiciler ve Gravür Makineleri: Hassas kesim ve işleme uygulamaları
- Endüstriyel Otomasyon: Robotik ve otomasyon sistemlerinde doğrusal hareket gerektiren her türlü uygulama
- Taşıma Sistemleri, Mobilya İmalatı: Yüksek hassasiyet ve düşük sürtünme gerektiren hareketli sistemler

---

### Çalışma Prensibi

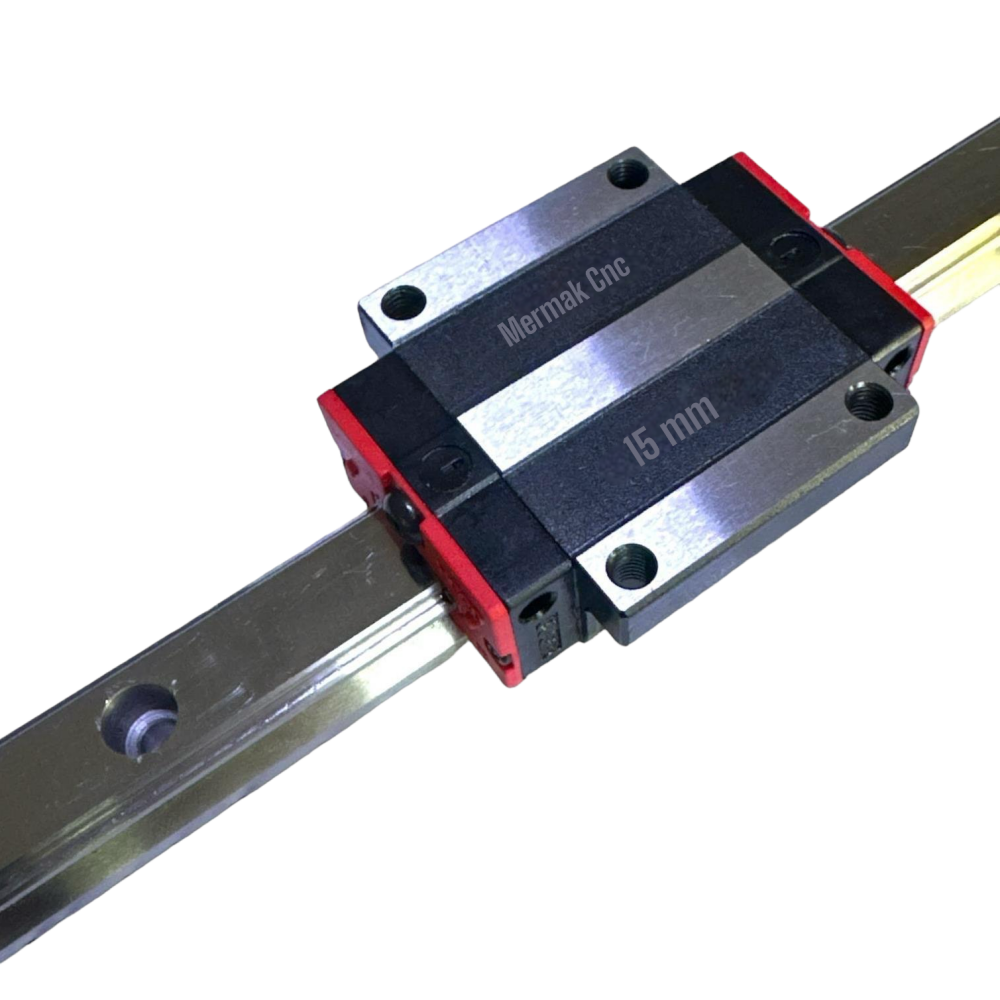

15 mm lineer kızak ray, üzerinde hareket eden bir lineer araba (blok) ile birlikte çalışır. Araba içerisinde bulunan çelik bilyeler, ray üzerinde düşük sürtünme ile ileri-geri doğrusal hareket sağlar. Bu yapı sayesinde yüksek hassasiyet, tekrarlanabilirlik ve uzun ömür elde edilir. Kare kesitli yapısı, yatay ve düşey yüklere karşı dayanıklılığı artırır. Ray, makine tablasına sabitlenir; araba ise hareketli kısmı taşır. Motor veya manuel bir tahrik sistemi ile araba ray üzerinde kaydırılır.

Avantajları:

- Hassas ve tekrarlanabilir doğrusal hareket
- Yüksek yük kapasitesi
- Düşük sürtünme ve sessiz çalışma
- Kolay montaj ve geniş uyumluluk
- Uzun ömür ve bakım kolaylığı

Montaj ve Kullanım Tavsiyeleri:

- Ray ve araba montajında yüzeylerin temiz ve düzgün olmasına dikkat edilmelidir.
- Raylar, imbus civatalar ile makine gövdesine sabitlenir.
- Blok üzerinde hareket edecek yükün, rayın dinamik ve statik yük kapasitesini aşmamasına dikkat edilmelidir.
- Gerektiğinde ray uzunluğu ölçüye göre kesilebilir ve uç uca eklenerek daha uzun hatlar oluşturulabilir.

---

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
