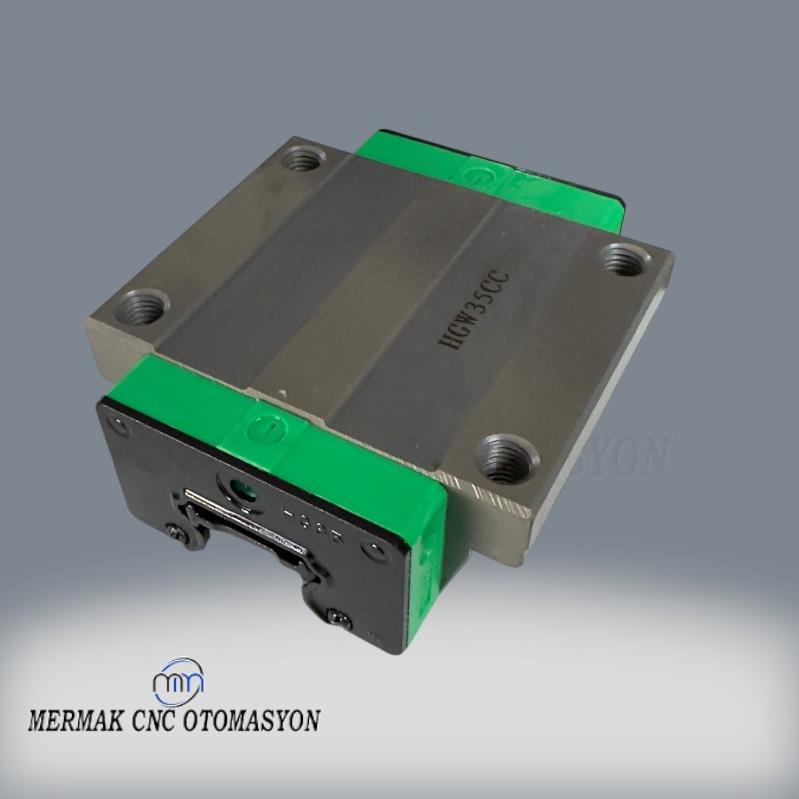

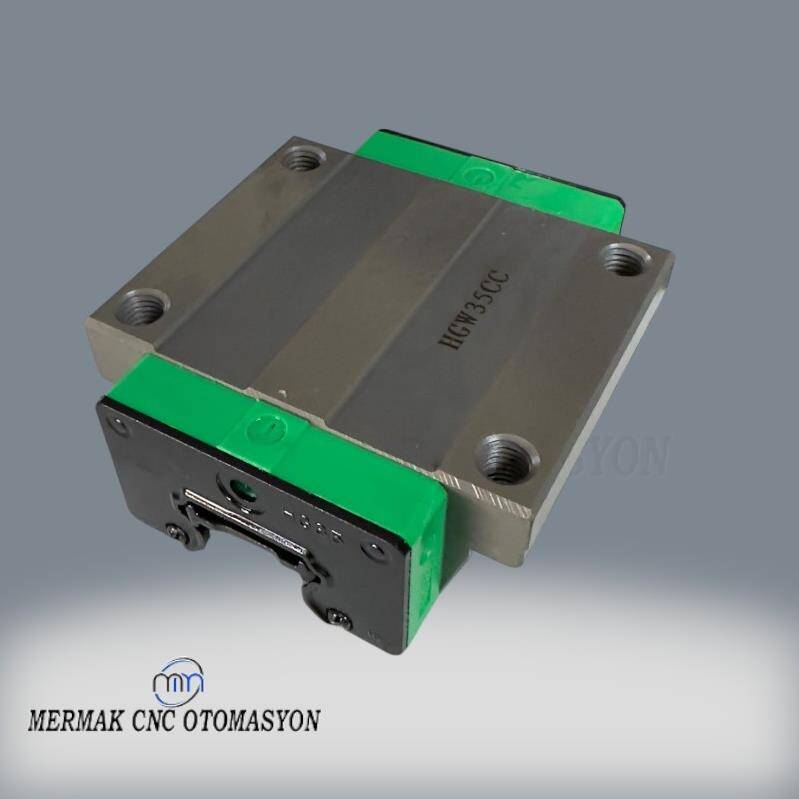

HGW 35 CC Geniş Lineer Araba Yeşil Hiwin Uyumlu
-
5
20
-
4
3
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerHGW 35 CC Geniş Lineer Araba
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
HGW 35 CC Geniş Lineer Araba, endüstriyel otomasyon sistemlerinde yüksek hassasiyet, rijitlik ve ağır yük taşıma kapasitesi gerektiren uygulamalar için özel olarak mühendislik prensipleriyle tasarlanmış bir çözümdür. Hiwin standardında üretilmiş HGR35 tipi raylar ile tam uyumlu olan bu araba, CNC işleme merkezleri, lazer kesim makineleri, robotik kollar ve ağır yük transfer sistemleri gibi kritik alanlarda performanstan ödün vermeden stabil ve güvenilir hareket kabiliyeti sunar. Genişletilmiş gövde yapısı sayesinde eksenel ve radyal yük dağılımını optimize ederek, sistemin dinamik ve statik yük altında dahi minimum sapma ile çalışmasını garantiler.
Bu lineer araba, özellikle yüksek tekrarlanabilirlik ve uzun ömür beklenen endüstriyel ortamlar için idealdir. İç yapısında bulunan dört sıralı bilyalı yatak sistemi, yükleri dört ana yönde (yukarı, aşağı, yanlara) eşit şekilde dağıtarak sürtünmeyi minimize eder ve hareket hassasiyetini artırır. Bu yapısal avantaj, özellikle uzun çalışma saatleri ve yoğun operasyonel döngülere sahip makinelerde aşınmayı azaltır ve bakım ihtiyacını düşürür. Ayrıca, entegre sızdırmazlık contaları ve hassas taşlanmış bilya yolları, toz, talaş ve nem gibi zorlu endüstriyel kontaminantlara karşı üstün koruma sağlayarak sistemin genel dayanıklılığını ve operasyonel güvenilirliğini artırır.
Öne Çıkan Avantajlar
- Maksimum Rijitlik ve Yük Taşıma Kapasitesi: Genişletilmiş araba gövdesi ve optimize edilmiş bilya temas açıları sayesinde, yüksek eksenel ve radyal yükler altında dahi sistemin minimum esneme ile çalışmasını sağlayarak işleme hassasiyetini ve makine stabilitesini artırır.
- Dört Sıralı Bilyalı Yatak Tasarımı: Yüklerin dört yönde eşit olarak dağıtılmasını sağlayan bu yenilikçi tasarım, sürtünmeyi minimize ederek hareket direncini düşürür, böylece enerji verimliliğini artırır ve lineer arabanın operasyonel ömrünü önemli ölçüde uzatır.
- Endüstriyel Dayanıklılık ve Koruma: Yüksek kaliteli çelikten imal edilmiş gövde ve entegre sızdırmazlık contaları, toza, talaşa ve neme karşı üstün bir koruma katmanı oluşturur. Bu sayede zorlu endüstriyel çalışma koşullarında dahi arabanın iç mekanizmalarını koruyarak uzun süreli ve sorunsuz performans sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Router ve Freze Makineleri
HGW 35 CC, CNC router ve freze makinelerinde kesme, oyma ve şekillendirme işlemlerinin yüksek hassasiyetle gerçekleştirilmesini sağlar. Geniş gövde yapısı, işleme sırasında oluşan titreşimleri minimize ederken, dört sıralı bilyalı sistemi sayesinde kesici takımın malzeme üzerinde pürüzsüz ve tekrarlanabilir bir yol izlemesine olanak tanır. Bu, özellikle metal, ahşap veya kompozit malzemelerin işlenmesinde yüzey kalitesini ve boyut toleranslarını doğrudan etkileyen kritik bir faktördür.
Ağır Yük Taşıma ve Otomasyon Sistemleri
Endüstriyel otomasyon hatlarında, özellikle paletleme, depolama ve robotik transfer uygulamalarında HGW 35 CC, ağır yüklerin güvenli ve stabil bir şekilde taşınması için vazgeçilmezdir. Yüksek dinamik ve statik taşıma kapasitesi sayesinde, konveyör sistemleri, gantry robotlar veya otomatik depolama ve geri alma sistemleri (AS/RS) gibi uygulamalarda uzun mesafeler boyunca yüksek hızlı ve kesintisiz hareket kabiliyeti sunar. Bu, üretim verimliliğini artırırken operasyonel güvenliği de maksimize eder.
Operasyonel Avantajlar
Yüksek Verimlilik
Optimize edilmiş sürtünme katsayısı ve hassas hareket kabiliyeti sayesinde, makineler daha az enerji tüketerek daha hızlı ve doğru işlemler gerçekleştirebilir. Bu, üretim döngülerini kısaltır ve genel operasyonel verimliliği artırır.
Uzun Kullanım Ömrü
Yüksek kaliteli alaşımlı çelik malzeme, korozyona ve aşınmaya karşı dayanıklı kaplamalar ile birleşen sızdırmazlık contaları, lineer arabanın zorlu endüstriyel koşullarda dahi uzun yıllar boyunca ilk günkü performansını korumasını sağlar, bakım maliyetlerini düşürür.
Kolay Entegrasyon
Sektör standardı HGR35 raylarla tam uyumlu ölçüleri ve kolay erişilebilir montaj delikleri sayesinde, mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Bu, kurulum süreçlerini basitleştirir ve sistem yükseltmelerini kolaylaştırır.
HGW 35CC Ölçüleri
Birlikte Kullanilabilecek Urunler
HGW 35 CC Geniş Lineer Araba Hakkında Merak Edilenler ve Teknik Detaylar
Evet, HGW 35CC lineer araba, Hiwin standardında üretilmiş HGR35 raylar ile %100 ölçüsel uyumludur. Bu sayede, farklı markaların HGR35 raylarında da güvenle ve yüksek performansla kullanabilirsiniz.
Dinamik taşıma kapasitesi (69.160 N), arabanın hareket halindeyken belirli bir ömür boyunca güvenle taşıyabileceği maksimum yükü ifade eder. Statik taşıma kapasitesi (49.520 N) ise arabanın hareketsiz durumdayken deformasyona uğramadan dayanabileceği maksimum yüktür. Kendi sisteminizdeki yükü hesaplarken, sadece iş parçası ağırlığını değil, aynı zamanda eksenel ve radyal kuvvetleri, ivmelenme yüklerini ve potansiyel titreşimleri de göz önünde bulundurmalısınız. Güvenlik faktörleri ile birlikte bu değerlerin altında kalmak, uzun ömürlü ve sorunsuz çalışma için kritiktir.
Arabanın alt kısmında dört adet M8 dişli montaj deliği bulunmaktadır. M8 standart vidalar kullanmanız tavsiye edilir. Montaj torku, kullanılan vida kalitesine ve rayın/montaj yüzeyinin malzemesine göre değişiklik gösterir; genel olarak M8 vidalar için 25-35 Nm arası bir tork yeterlidir, ancak üretici spesifikasyonlarını kontrol etmek en sağlıklısıdır. Yüksek hassasiyet ve rijitlik için montaj yüzeyinin mümkün olduğunca düzgün ve paralel olması, performansı doğrudan etkileyen en önemli faktörlerdendir.
HGW 35CC lineer arabaların uzun ömürlü ve sorunsuz çalışması için düzenli yağlama kritik öneme sahiptir. Çalışma ortamına ve kullanım sıklığına bağlı olarak yağlama aralıkları değişmekle birlikte, genellikle her 100-200 çalışma saatinde bir veya aylık periyotlarda kontrol ve yağlama önerilir. Lityum bazlı genel amaçlı gresler (NLGI 2 sınıfı) uygun olacaktır. Yağlama noktaları, arabanın ön ve arka kapaklarında bulunan gres nipelleridir.
Dört sıralı bilyalı yatak sistemi, yükleri yatay ve dikey eksenlerde eşit şekilde dağıtarak hem taşıma kapasitesini artırır hem de sistemdeki aşınmayı minimize ederek arabanın ömrünü uzatır. Geniş gövde yapısı (90 mm araba genişliği), özellikle yüksek moment yüklerine karşı direnci artırarak daha yüksek rijitlik ve stabilite sağlar. Bu kombinasyon, ağır iş makineleri, CNC frezeler ve yüksek hassasiyet gerektiren uygulamalarda üstün performans ve titreşimsiz çalışma sunar.
HGW 35CC, toz, talaş ve zorlu çalışma ortamlarına karşı koruma sağlayan entegre sızdırmazlık contalarına ve hassas taşlanmış bilya yollarına sahiptir. Bu özellikler, endüstriyel ortamlarda güvenilir performans sergilemesini sağlar. Ancak, aşırı derecede kirli veya sıvı sıçraması olan ortamlarda, harici körükler veya ek koruyucu kapaklar kullanmak, arabanın ömrünü daha da uzatacaktır.
Evet, HGW 35CC, yüksek rijitliği ve dinamik taşıma kapasitesi (69.160 N) sayesinde CNC Router'ların Z ekseninde kullanıma oldukça uygundur. Dört sıralı bilyalı yatak sistemi, dikey ve radyal yükleri eşit dağıttığı için yüksek dikey yüklerde bile stabilite ve hassasiyetini korur. Bu, özellikle ağır işleme operasyonları veya uzun takım boyu kullanılan uygulamalarda avantaj sağlar.
HGW 35CC lineer arabaların kullanım ömrü, uygulanan yüke, çalışma hızına, ortam koşullarına, düzenli bakıma (özellikle yağlamaya) ve montaj kalitesine bağlı olarak büyük ölçüde değişir. Doğru montaj, düzenli ve uygun yağlama, belirtilen taşıma kapasitelerinin aşılmaması ve temiz bir çalışma ortamı sağlanması durumunda, on binlerce kilometre veya yıllarca sorunsuz çalışma ömrü sunabilirler. Ürünün dört sıralı bilyalı sistemi ve sağlam contaları da bu ömrü destekler.
HGW 35CC lineer arabanın genel boyutları şu şekildedir: Araba Genişliği 90 mm, Toplam Yükseklik (ray üzerinde) 48 mm ve Araba Uzunluğu 112.4 mm. Montaj delik merkezleri ise En 82 mm x Boy 62 mm'dir. Bu ölçüleri dikkate alarak sisteminizdeki montaj alanını ve diğer bileşenlerle olan boşlukları kolayca kontrol edebilirsiniz.
HGW 35CC lineer arabalar, hassas taşlanmış bilya yolları ve dört sıralı bilyalı yatak sistemi sayesinde yüksek hassasiyet ve minimum boşluk (backlash) sunar. Bu tasarım, yüksek rijitlik ile birlikte tekrarlama hassasiyetini artırır. CNC routerlar, lazer kesim makineleri gibi yüksek hassasiyet gerektiren uygulamalar için özel olarak tasarlanmıştır ve stabil, titreşimsiz hareket sağlar.
Evet, Mermak CNC olarak HGW 35CC lineer arabalar için gerekli olabilecek aşınan parçaların ve özellikle sızdırmazlık contalarının yedeklerini temin edebilirsiniz. Ürünlerimizin uzun vadeli kullanımını desteklemek adına yedek parça tedariği konusunda yardımcı olmaktayız. İhtiyaç durumunda teknik servisimizle iletişime geçebilirsiniz.
Hareket sırasında anormal ses veya takılma genellikle birkaç nedenden kaynaklanabilir: Yetersiz yağlama, montaj yüzeyinin düzgün olmaması, rayda veya arabada kirlilik/talaş birikmesi ya da aşırı yüklenme. İlk olarak, arabanın yeterince yağlandığından emin olun ve ray yüzeyini temizleyin. Montaj vidalarının torkunu kontrol edin. Eğer sorun devam ederse, teknik servisimizle iletişime geçerek detaylı destek alabilirsiniz; erken müdahale, olası daha büyük sorunları önler.
HGW 35CC'nin geniş (90 mm) yapısı, özellikle yüksek moment yüklerine ve yanal kuvvetlere maruz kalan uygulamalarda üstün rijitlik ve stabilite sağlar. Dar tip lineer arabalara göre daha geniş bir montaj tabanına sahip olması, sistemin genel titreşim direncini artırır ve aşırı yük altında bile daha az deformasyon gösterir. Ağır işleme makineleri, uzun açıklıklı köprü tipi sistemler veya yüksek rijitlik gerektiren otomasyon hatları gibi uygulamalarda bu geniş yapı çok daha avantajlıdır.
