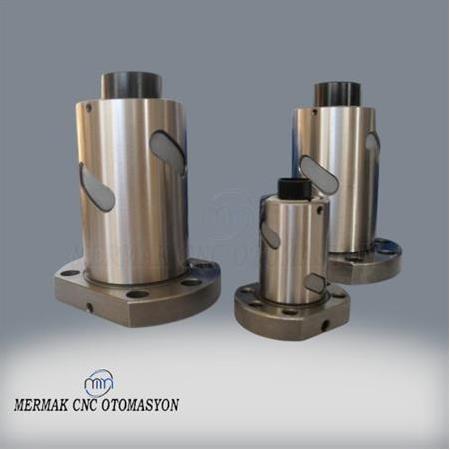

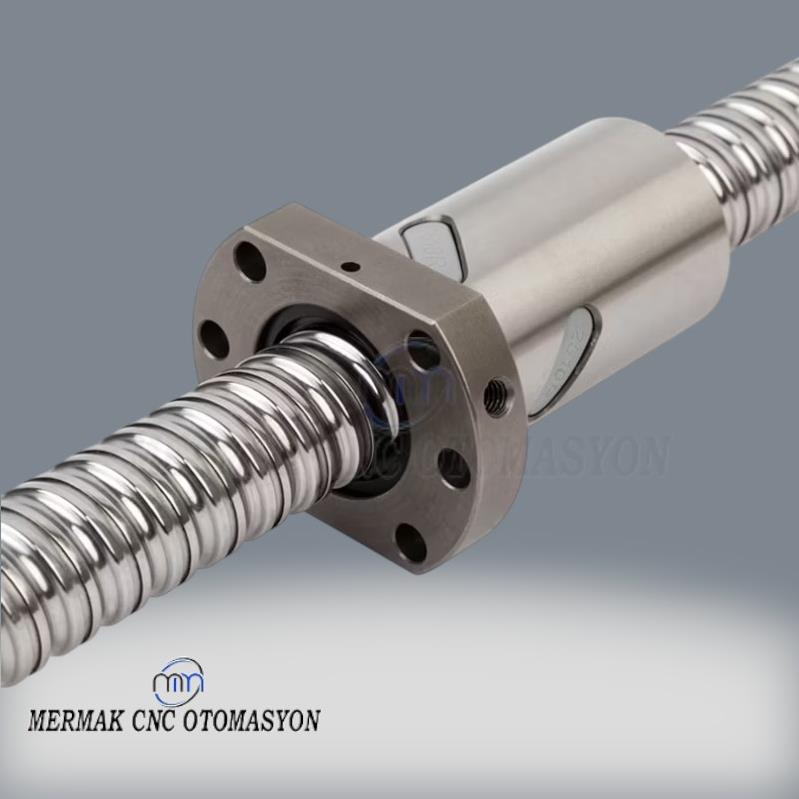

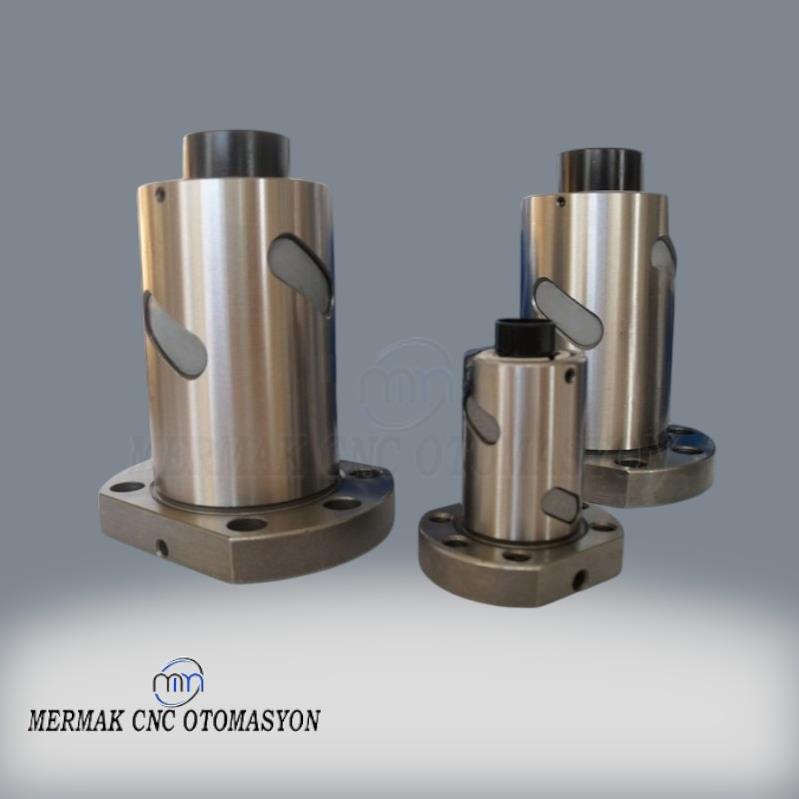

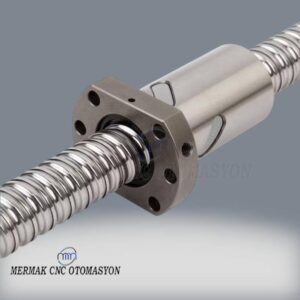

4005 Bilyalı Somun, endüstriyel otomasyon sistemlerinde dairesel hareketi yüksek hassasiyetle doğrusal harekete dönüştürmek için tasarlanmış kritik bir mekanik bileşendir. "4005" tanımı, somunun 40 mm nominal çapa ve 5 mm adıma sahip olduğunu ifade eder; bu, yüksek hızlı ve hassas konumlandırma gerektiren uygulamalar için ideal bir kombinasyondur. SFU serisi bilyalı somunlar, düşük sürtünme katsayısı ve yüksek verimlilik sunarak enerji tüketimini minimize ederken, sistemlerin genel performansını ve tekrarlanabilirliğini maksimize eder.
Bu bilyalı somun, özellikle CNC tezgahları, robotik sistemler, hassas ölçüm cihazları ve otomasyon hatları gibi yüksek dinamik yüklere ve sürekli çalışmaya maruz kalan ortamlarda üstün performans sergilemek üzere mühendislik standartlarına uygun olarak üretilmiştir. İç yapısında bulunan sirkülasyonlu bilyalar sayesinde, ağır yük altında dahi akıcı ve titreşimsiz hareket kabiliyeti sunar. Aşınma direnci yüksek alaşımlı çelikten imal edilmiş olması ve hassas ısıl işlem görmesi, ürünün uzun ömürlü ve güvenilir operasyonunu garanti eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
4005 Bilyalı Somun, özellikle CNC torna, freze ve işleme merkezlerinin X, Y, Z eksenlerinde yüksek hassasiyetli hareket ve konumlandırma sağlamak için idealdir. Yüksek rijitliği ve dinamik yük kapasitesi sayesinde, ağır kesme operasyonlarında dahi titreşimi minimize ederek işleme kalitesini artırır ve takım ömrünü uzatır.
Endüstriyel robot kollarında, lineer aktüatörlerde ve otomatik montaj hatlarında doğrusal hareketin güvenilir ve tekrarlanabilir bir şekilde sağlanması kritik öneme sahiptir. Bu bilyalı somun, hızlı tepki süresi ve hassas konum kontrolü ile otomasyon sistemlerinin verimliliğini ve güvenilirliğini artırır.
Optik muayene ekipmanları, koordinat ölçüm makineleri (CMM) ve diğer hassas test cihazlarında mikron seviyesinde konumlandırma gereksinimleri bulunur. 4005 Bilyalı Somun'un C7/C5 hassasiyet sınıfı, bu tür uygulamalarda mutlak doğruluk ve tekrarlanabilirlik sunarak ölçüm sonuçlarının güvenilirliğini garanti eder.
Tıbbi cihazlar, laboratuvar otomasyonu ve farmasötik üretim hatları gibi hijyen ve hassasiyetin ön planda olduğu alanlarda, bu bilyalı somun güvenilir ve kontaminasyonsuz doğrusal hareket çözümleri sunar. Kimyasal dirençli yağlama ve paslanmaz çelik seçenekleri (isteğe bağlı) ile bu sektörlerin özel ihtiyaçlarına uyum sağlar.
Bilyalı somun tasarımı, kayar sürtünmeyi ortadan kaldırarak minimum enerji kaybı ile maksimum güç aktarımı sağlar. Bu, sisteminizin daha az enerji tüketmesini ve daha yüksek hızlara ulaşmasını mümkün kılar.
Yüksek kaliteli alaşımlı çelikten üretilen ve özel ısıl işlem görmüş bu somun, ağır ve sürekli operasyon koşullarında dahi aşınmaya karşı üstün direnç gösterir. Bu durum, bakım aralıklarını uzatarak toplam sahip olma maliyetini (TCO) düşürür.
Standart flanşlı montaj yapısı ve evrensel boyutlandırma prensipleri sayesinde mevcut sistemlere kolayca entegre edilebilir. Bu, kurulum süresini kısaltır ve mühendislik maliyetlerini minimize eder.
4005 bilyalı somunumuz, adından da anlaşılacağı üzere, 40mm nominal çapa ve 5mm hatveye sahip bilyalı millerle tam uyumludur. Doğru performans için milin de aynı standartta (40mm çap, 5mm hatve) olması kritik öneme sahiptir.
4005 SFU somunlar genellikle flanşlı tipte gelir. Montaj için somunun flanşındaki delik desenine ve boyutlarına uygun bir yuva veya aparat tasarlamanız gerekir. Detaylı montaj ölçüleri için ürün sayfamızdaki teknik çizimleri incelemenizi veya Mermak CNC destek ekibimizle iletişime geçmenizi öneririz. Genellikle standart ISO veya JIS boyutlarına sahiptirler.
4005 bilyalı somunun dinamik yük kapasitesi, spesifik üretici toleranslarına ve hassasiyet sınıfına göre değişmekle birlikte, Mermak CNC kalitesindeki ürünlerimizde genellikle yüksek standartlardadır. Net değer için lütfen ürünün teknik veri föyüne bakınız. Bu değer, somunun belirli bir ömür boyunca (genellikle 10^6 devir) güvenle taşıyabileceği ortalama yüktür.
4005 bilyalı somunlar için lityum bazlı genel amaçlı gres yağları veya uygun viskozitede endüstriyel yağlar tercih edilmelidir. Yağlama sıklığı çalışma koşullarına (hız, yük, ortam sıcaklığı, kirlilik) bağlıdır; ancak düzenli olarak, genellikle 100-200 çalışma saati veya görünür kirlilik durumunda kontrol edilip tazelenmesi önerilir. Asla kuru çalıştırmayın.
Yeni bir 4005 somundan ses gelmesi veya takılma yapması birkaç nedenden olabilir:
Kontrol edip sorun devam ederse Mermak CNC teknik ekibiyle iletişime geçin.
4005 SFU somunlarımız genellikle C3, C5 veya C7 gibi hassasiyet sınıflarında sunulur. C5 sınıfı, yüksek hassasiyet gerektiren genel CNC uygulamaları için idealdir. Bu sınıf, somunun hareket doğruluğunu, konumlandırma tekrar edilebilirliğini ve boşluk toleranslarını belirler. Daha düşük sayı (örn. C3), daha yüksek hassasiyet anlamına gelir.
4005 bilyalı somunlarımız genellikle -20°C ile +80°C arasındaki standart endüstriyel sıcaklık aralıklarında sorunsuz çalışacak şekilde tasarlanmıştır. Bu aralığın dışındaki kullanımlar için özel yağlayıcılar veya yüksek sıcaklığa dayanıklı malzemeler gerekebilir. Aşırı sıcaklıklar yağlayıcının özelliklerini bozabilir ve somunun ömrünü kısaltabilir.
Tek bir 4005 SFU somun genellikle çok küçük bir aksiyal boşluğa sahip olabilir. Ancak Mermak CNC olarak, yüksek hassasiyetli uygulamalar için ön yüklemeli (preloaded) veya çift somun sistemleri sunmaktayız. Eğer somun boşluklu ise ve bu bir sorun teşkil ediyorsa, özel ön yüklemeli somun seçeneklerimizi değerlendirebilir veya teknik ekibimizden destek alabilirsiniz. Tekil somunlarda boşluk ayarlaması genellikle mümkün değildir.
Bilyalı somunu bilyalı mile takarken, somunun içindeki bilyaların dökülmemesi için dikkatli olunmalıdır. Genellikle somunlar, montajı kolaylaştırmak için geçici bir plastik mil veya şaft ile gelir. Bu mili, monte edeceğiniz gerçek bilyalı milin ucuna hizalayın ve somunu yavaşça bu milden gerçek mile doğru kaydırın. Asla somunu boşta bırakmayın veya montaj milini aniden çekmeyin.
Somunun ömrünü uzatmak için düzenli ve doğru yağlama, temiz bir çalışma ortamı sağlamak, belirtilen yük limitlerinin dışına çıkmamak, doğru montaj hizalaması ve periyodik kontroller büyük önem taşır. Kirlilik ve aşırı yük, somun ömrünü en çok kısaltan faktörlerdir.
Mermak CNC olarak sunduğumuz 4005 bilyalı somunlar, üretim hatalarına karşı standart 1 yıl garantilidir. Garanti, normal kullanım koşullarında ortaya çıkan malzeme ve işçilik kusurlarını kapsar. Yanlış montaj, aşırı yük, yetersiz yağlama veya dış etkenlerden kaynaklanan hasarlar garanti kapsamı dışındadır. Detaylı garanti koşulları için satış sözleşmenize veya web sitemizdeki garanti politikamıza bakabilirsiniz.
4005 bilyalı somunlarda aşırı boşluk oluşması genellikle bilyaların veya bilya yollarının aşınmasından kaynaklanır. Bu tür bir durumda somunun tamiri, özel ekipman ve uzmanlık gerektirdiğinden pratik değildir ve genellikle ekonomik değildir. En doğru ve güvenilir çözüm, somunu yeni bir Mermak CNC 4005 bilyalı somun ile değiştirmektir.
4005 SFU somunumuzun detaylı teknik çizimleri ve varsa kullanım kılavuzları genellikle ürün sayfamızda "Teknik Dokümanlar" veya "İndirilebilir Belgeler" bölümünde mevcuttur. Eğer bulamazsanız, Mermak CNC teknik destek ekibimizle iletişime geçerek ilgili belgelere kolayca ulaşabilirsiniz.
Teorik olarak, aynı 40mm nominal çap ve 5mm hatveye sahip bilyalı millerle uyumlu olması beklenir. Ancak, farklı markalar arasında hassasiyet sınıfları, bilya çapı toleransları ve yüzey pürüzlülükleri küçük farklılıklar gösterebilir. En iyi performans ve ömür için Mermak CNC bilyalı somunlarını, yine Mermak CNC'nin önerdiği bilyalı millerle kullanmanızı tavsiye ederiz. Farklı marka kombinasyonlarında boşluk veya sürtünme sorunları yaşanabilir.
