Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

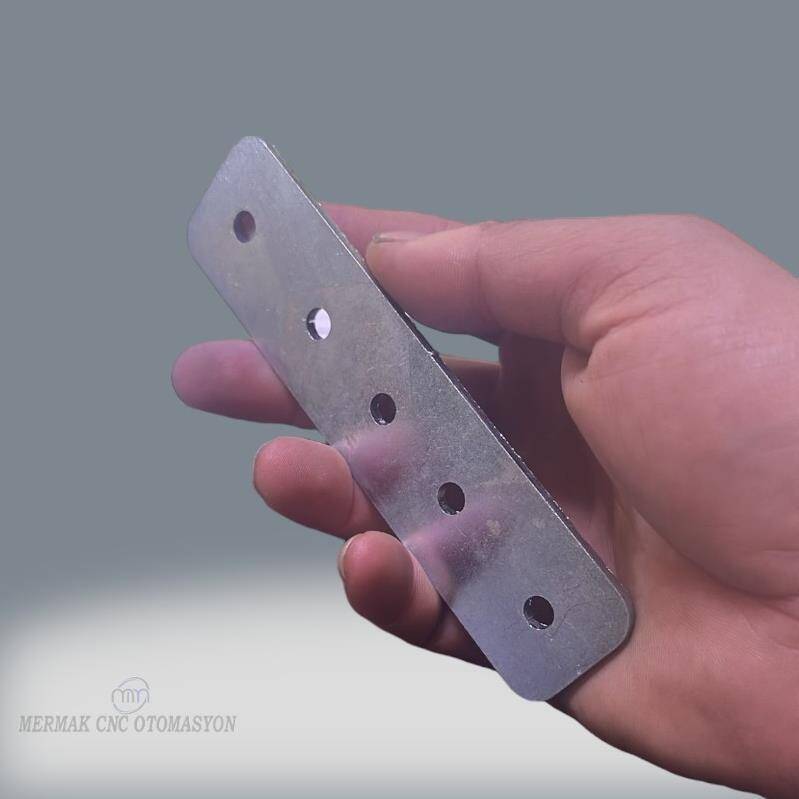

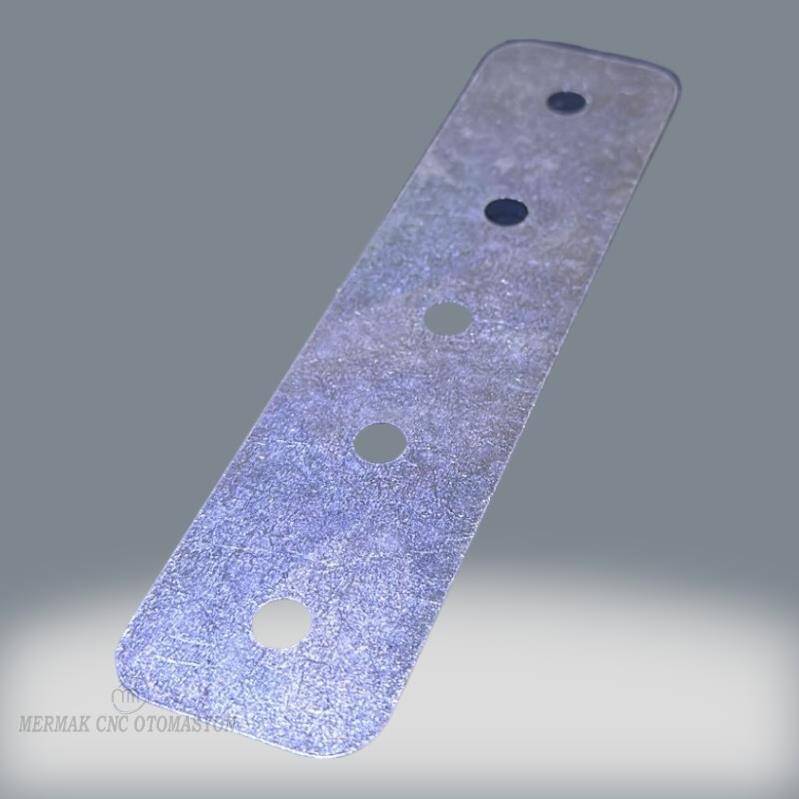

Endüstriyel otomasyon sistemlerinde yapısal bütünlük ve hassasiyet, sistemin genel performansı ve ömrü için kritik öneme sahiptir. Mermak CNC’nin sunduğu 35X140 Düz Ek Sacı Ø6 mm, bu gereksinimleri karşılamak üzere özel olarak tasarlanmış, yüksek mühendislik standartlarına sahip bir bağlantı elemanıdır. Yüksek kaliteli alaşımlı çelikten imal edilen bu ek sacı, dinamik ve statik yükler altında dahi üstün mekanik mukavemet sergileyerek, makine iskeletleri, taşıma sistemleri ve otomasyon hücrelerinin rijitliğini garantiler. Hassas lazer kesim ve yüzey işleme teknikleriyle üretilen her bir parça, montaj kolaylığı ve mükemmel uyum sağlayarak, sistem toleranslarının minimumda tutulmasına olanak tanır. Bu sayede, operasyonel süreklilik ve bakım maliyetlerinde önemli avantajlar elde edilir.
35x140 mm boyutları ve Ø6 mm standart delik çapı ile bu düz ek sacı, endüstriyel alüminyum profil sistemleri ve modüler makine konstrüksiyonları ile kusursuz bir entegrasyon sunar. Ø6 mm delik çapı, M6 veya benzeri standart bağlantı elemanlarının güvenli bir şekilde kullanılmasını sağlar. Bu özellik, montaj esnekliğini artırırken, farklı yapılandırmalarda hızlı ve güvenilir bağlantılar kurulmasına olanak tanır. Korozyon direnci ve uzun ömürlülük, ürünün zorlu endüstriyel ortamlarda dahi ilk günkü performansını korumasını garanti eder. Titreşim sönümleme kapasitesi ve yüksek yorulma mukavemeti sayesinde, özellikle yüksek frekanslı çalışma döngülerine sahip sistemlerde güvenilir bir çözüm ortağıdır. Mermak CNC güvencesiyle sunulan bu ürün, endüstriyel uygulamalarınızda sağlamlık, güvenilirlik ve verimlilik arayan profesyoneller için ideal bir tercihtir.
Daha detaylı bilgi için: Ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
35X140 Düz Ek Sacı, modüler konveyör şaselerinin kritik birleşim noktalarında ve taşıyıcı elemanların montajında vazgeçilmez bir bileşendir. Özellikle gıda, ambalaj ve lojistik sektörlerindeki otomatik taşıma bantlarında, şaselerin rijitliğini artırarak titreşimden kaynaklanan sapmaları minimize eder. Bu sayede, ürünlerin sorunsuz ve hassas bir şekilde taşınmasını sağlayarak üretim hatlarının verimliliğini doğrudan etkiler.
CNC işleme merkezleri, robotik otomasyon hücreleri ve hassas montaj istasyonları gibi yüksek doğruluk gerektiren sistemlerde, ek sacı iskelet yapısına ek dayanım katar. Titreşim sönümleyici özelliği sayesinde, işleme hassasiyetini artırır ve uzun süreli operasyonlarda dahi mekanik yorulmayı önler. Bu, özellikle hassas parça üretimi ve montajında kritik öneme sahip olan makine rijitliğini garanti altına alır.
Endüstriyel montaj masaları, test fikstürleri ve kalite kontrol istasyonlarında yapısal güçlendirme elemanı olarak kullanılır. Ergonomik çalışma alanlarının ve prototipleme platformlarının hızlı ve güvenilir bir şekilde oluşturulmasına olanak tanır. Güçlü bağlantıları sayesinde, ağır ekipmanların veya test düzeneklerinin stabil bir şekilde yerleştirilmesini sağlayarak operatör güvenliğini ve çalışma verimliliğini artırır.
Endüstriyel tasarımcılar ve mühendisler tarafından özel makinelerin, aparatların veya prototiplerin inşasında esnek ve güvenilir bir bağlantı çözümü sunar. Modüler yapısı, farklı konfigürasyonlarda hızlı değişiklikler yapılmasına imkan tanır. Örneğin, bir kalıp değişim sisteminin veya özel bir sensör montaj aparatının iskelet yapısını oluştururken yüksek stabilite ve adaptasyon yeteneği sağlar.
Standart delik yerleşimi ve hassas boyutları sayesinde hızlı montaj ve demontaj imkanı sunar. Bu, üretim hattı duruş sürelerini minimize eder ve bakım veya modifikasyon işlemlerini hızlandırarak genel operasyonel verimliliği artırır.
Yüksek kaliteli alaşımlı çelik malzeme ve korozyona dayanıklı yüzey işlemi (çinko kaplama/siyah oksit), ürüne zorlu endüstriyel koşullarda dahi uzun bir kullanım ömrü kazandırır. Bu, yedek parça maliyetlerini ve sistem arızalarını azaltır.
Endüstriyel alüminyum profil sistemleri ve diğer standart bağlantı elemanları ile tam uyumluluk, tasarım esnekliği sunar. Mevcut sistemlere kolayca entegre edilebilir veya yeni projelerde hızlı bir şekilde kullanılabilir, bu da mühendislik ve kurulum sürelerini optimize eder.
35X140 Düz Ek Sacımız, yüksek mukavemetli ve korozyona dayanıklı 6063 T5 veya benzeri alüminyum alaşımlardan üretilmektedir. Bu sayede paslanma yapmaz ve endüstriyel ortamlarda uzun ömürlü kullanım sunar. Bağlantı elemanlarının (M6 cıvata) doğru torkla sıkılması durumunda, tasarımına uygun eksenel ve kesme kuvvetlerine karşı (örneğin, 1000N'a kadar kesme, 500N'a kadar çekme yükü) yüksek dayanım gösterir.
Ø6 mm delikler için M6 metrik cıvata ve somun kullanmanız önerilir. Bağlantının maksimum mukavemet ve titreşim direnci sağlaması için, cıvatanın malzeme sınıfına göre uygun tork değerlerini (genellikle çelik M6 cıvata için 9-12 Nm arası) uygulamanız önemlidir. Otomatik somunlar (T-somun) veya flanşlı somunlar tercih edilerek yüzey teması artırılabilir.
Bu ek sacı, özellikle 30x30, 40x40, 45x45 gibi standart alüminyum profil sistemlerinin çeşitli kombinasyonlarıyla uyumludur. 35mm genişliği, profil kanallarının dış genişliği veya ara mesafeleriyle hizalamayı kolaylaştırır. 140mm uzunluğu, iki profilin düzlemsel olarak güçlü bir şekilde birleştirilmesi için idealdir. Doğru profil kanalı genişliğine sahip (genellikle 8mm veya 10mm kanallı) profillerle sorunsuz bağlantı kurabilirsiniz.
Hassas hizalama için, bağlantıyı yapmadan önce profilleri ve ek sacını düz bir yüzeyde sabitlemek önemlidir. M6 cıvataları ilk başta hafifçe sıkıp, ardından bir gönye veya mastar yardımıyla hizalamayı kontrol ettikten sonra nihai tork değerine kadar sıkmanız önerilir. Ek sacının tasarımındaki delik toleransları, bir miktar ayar imkanı sunar ancak nihai sıkma ile stabil hale gelir.
Yüksek titreşimli ortamlarda, standart cıvata bağlantılarının zamanla gevşeme riski bulunur. Bu riski minimize etmek için yaylı rondela, kilitli somun (örneğin, kontra somun veya nyloc somun) veya diş kilitleme sıvıları (loctite) kullanmanız şiddetle tavsiye edilir. Sacın kendisi, alüminyum alaşımının mukavemeti sayesinde uygun yükler altında deformasyona karşı oldukça dirençlidir.
Alüminyumun termal genleşme katsayısı çeliğe göre daha yüksektir. Büyük sıcaklık değişimlerinin yaşandığı uygulamalarda, ek sacının ve bağlandığı profillerin genleşme ve büzülmesi hesaba katılmalıdır. Genellikle bu tip bağlantılarda küçük farklar göz ardı edilebilirken, çok uzun yapılar veya yüksek hassasiyet gerektiren durumlarda, bağlantı noktalarında termal gerilmeyi dengeleyici tasarım çözümleri (örneğin, esnek bağlantı elemanları) düşünülmelidir. Doğru tork ile sıkılmış bağlantılar bu gerilmeyi bir noktaya kadar absorbe eder.
35X140 Düz Ek Saclarımız genellikle doğal (işlenmiş) alüminyum yüzeye sahiptir. İsteğe bağlı olarak eloksal (anodize) kaplama ile de temin edilebilir. Eloksal kaplama, yüzey sertliğini artırarak çizilmelere, hafif kimyasallara ve yağlara karşı daha yüksek direnç sağlar. Doğal yüzeyler ise hafif çizilmelere ve bazı kimyasallara karşı daha hassas olabilir ancak yine de endüstriyel ortamlarda yeterli dayanıklılığı sunar.
35x140x[Kalınlık] mm boyutlarındaki bir alüminyum ek sacı, kalınlığına bağlı olarak oldukça hafiftir. Örneğin, 5mm kalınlığında bir sac yaklaşık olarak 65-70 gram civarında gelir. Alüminyumun hafifliği, bu ek sacını robotik kollar, otomasyon sistemleri ve genel olarak ağırlığın kritik olduğu tüm hafif yapılar için ideal bir seçim yapar.
Evet, 35X140 Düz Ek Sacı, doğru cıvatalama ve sökme teknikleri uygulandığında birden fazla projede tekrar kullanılabilir. Alüminyumun yüksek dayanımı sayesinde, tekrar kullanımda bağlantı performansında belirgin bir düşüş yaşanmaz. Ancak, her sökme işleminde cıvata ve somunların dişlerinde aşınma olabileceği için, kritik uygulamalarda yeni bağlantı elemanları kullanılması tavsiye edilir. Sacda gözle görülür bir deformasyon veya çatlak varsa tekrar kullanılmamalıdır.
Mermak CNC olarak, tüm ürünlerimizde olduğu gibi 35X140 Düz Ek Sacı için de üretim ve malzeme hatalarına karşı standart 2 yıl garanti süresi sunmaktayız. Ürünün belirtilen teknik özelliklere uygun kullanılmaması veya hatalı montajdan kaynaklanan sorunlar garanti kapsamı dışındadır. Herhangi bir sorun yaşamanız durumunda teknik servisimizle iletişime geçebilirsiniz.
Bağlantı noktasında deformasyon veya kırılma genellikle aşırı yüklenme (tasarım sınırlarının üzerinde bir kuvvete maruz kalma), yanlış cıvata torku (çok gevşek veya çok sıkı), malzeme yorulması veya hatalı montajdan kaynaklanabilir. Sorunu çözmek için öncelikle yük analizini gözden geçirmeli, cıvata torklarını kontrol etmeli ve gerekirse bağlantı elemanlarını yenilemelisiniz. Eğer sorun tekrarlıyorsa, daha güçlü bir sac (daha kalın veya farklı malzeme) veya ek takviye elemanları kullanmayı düşünebilirsiniz. Detaylı analiz için teknik destek ekibimizle iletişime geçmenizi öneririz.
Kesinlikle evet. 35X140 Düz Ek Sacı, alüminyum profil tabanlı otomasyon sistemlerinde, robotik kollarda, 3D yazıcılarda veya CNC makinelerinde sağlam bir yapısal bağlantı elemanı olarak yaygınca kullanılır. Arduino veya diğer kontrolcülerle doğrudan etkileşimi olmasa da, bu sacın sağladığı sağlam ve hassas mekanik yapı, otomasyon projelerinizin temelini oluşturur ve kontrol sisteminizin üzerine inşa edileceği güvenilir bir platform sunar.
Ürünümüzün 2D çizimlerine ve 3D CAD modellerine (STEP, IGES formatlarında) genellikle ürün sayfamızdaki 'Teknik Dokümanlar' veya 'İndirilebilir Dosyalar' bölümünden ulaşabilirsiniz. Eğer mevcut değilse, talebiniz üzerine teknik destek ekibimiz size yardımcı olabilir. Bu modelleri SolidWorks, AutoCAD, Fusion 360 gibi popüler tasarım yazılımlarında projenize entegre edebilirsiniz.
