Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Endüstriyel otomasyon sistemlerinin kalbi niteliğindeki güç aktarım mekanizmalarında kritik bir rol oynayan 3/8 Zincir Dişli 06 B1-24, en zorlu koşullar altında dahi üstün performans ve güvenilirlik sunmak üzere tasarlanmıştır. Bu özel zincir dişli, standart 3/8 inç (06B serisi) zincirlerle mükemmel uyum sağlayarak, hassas senkronizasyon ve yüksek verimlilik gerektiren uygulamalarda ideal bir çözüm oluşturur. Yüksek alaşımlı çelikten imal edilmiş ve özel ısıl işlem süreçlerinden geçirilmiş olması sayesinde, aşırı yük ve sürekli çalışma koşullarına karşı olağanüstü bir dayanıklılık sergiler, böylece sistemlerinizin kesintisiz ve sorunsuz çalışmasını garanti eder.
Mermak CNC'nin mühendislik uzmanlığı ile geliştirilen bu ürün, modern üretim tesislerinin ihtiyaç duyduğu uzun ömürlü, bakım gereksinimi düşük ve enerji verimli çözümler sunar. Diş profili, ISO ve DIN standartlarına uygun olarak en yüksek hassasiyetle işlenmiştir; bu sayede zincir ile dişli arasındaki etkileşimde sürtünme minimuma indirilerek güç kaybı azaltılır ve operasyonel gürültü seviyesi düşürülür. 06 B1-24 modeli, geniş diş sayısı seçenekleri sunan 06 B1 serisinin bir parçası olarak, farklı tork aktarım ihtiyaçlarına ve hız oranlarına göre esnek entegrasyon imkanı tanır, böylece mühendislik projelerinizde maksimum adaptasyon kabiliyeti sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, 3/8" (06B) serisi zincirlerle optimum uyum ve yüksek verim sağlamak üzere tasarlanmıştır.
3/8 Zincir Dişli 06 B1-24, üretim hatlarında, depolarda ve lojistik merkezlerinde kullanılan konveyör bantları, paletli taşıma sistemleri ve asansör mekanizmalarında kritik bir bileşendir. Yüksek tork aktarım kapasitesi ve aşınma direnci sayesinde, ağır yüklerin güvenli ve sürekli taşınmasını sağlar. Paketleme makineleri ve sınıflandırma sistemlerinde hassas hareket kontrolü için idealdir.
Zorlu çalışma koşullarına sahip tarım makinelerinde (ekim, biçme, harman makineleri) ve gıda işleme ekipmanlarında (karıştırma, taşıma sistemleri) güvenilir güç aktarımı sunar. Paslanmaz çelik veya özel kaplamalı versiyonları ile gıda güvenliği standartlarına uyum sağlarken, yüksek dayanıklılığı ile dış ortam koşullarına ve aşındırıcı maddelere karşı direnç gösterir.
Tekstil endüstrisindeki iplik eğirme, dokuma ve terbiye makinelerinde hassas ve senkronize hareketler için vazgeçilmezdir. Otomasyon ve robotik uygulamalarda ise, yüksek hızlı ve tekrarlayan hareketlerde konumlandırma doğruluğu ve operasyonel kararlılık sunarak sistemlerin genel performansını artırır. Küçük boyutlu ancak yüksek performanslı aktarım gerektiren robot kollarında ve montaj hatlarında tercih edilir.
Pompa sistemlerinden karıştırıcılara, paketleme makinelerinden baskı ünitelerine kadar geniş bir yelpazedeki endüstriyel makinelerde güç ve hareketin verimli bir şekilde aktarılmasını sağlar. Kompakt yapısı ve yüksek güç yoğunluğu sayesinde, dar alanlarda dahi güçlü ve güvenilir bir çözüm sunarak makine tasarımında esneklik sağlar ve sistem entegrasyonunu kolaylaştırır.
Optimize edilmiş diş profili ve hassas işçilik sayesinde zincirle minimum sürtünme ile çalışır. Bu durum, enerji kayıplarını azaltarak sistemin genel verimliliğini artırır ve işletme maliyetlerinde gözle görülür bir düşüş sağlar.
Yüksek alaşımlı çelikten üretimi ve özel ısıl işlem görmüş diş yüzeyleri, aşınma ve yorulmaya karşı üstün direnç gösterir. Bu sayede, ağır sanayi koşullarında dahi çok daha uzun süreler boyunca ilk günkü performansını korur, bakım ve değişim sıklığını minimize eder.
Endüstriyel standartlara uygun boyutları ve sağlam tasarımı, mevcut sistemlere veya yeni projelere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Geniş diş sayısı seçenekleri, farklı tork ve hız gereksinimlerine kolayca uyum sağlar.
3/8 Zincir Dişli 06 B1-24, adından da anlaşılacağı gibi 3/8 inç hatveli (pitch) zincirlerle, yani ISO 06B serisi (veya eşdeğer ANSI 35) tek sıralı zincirlerle uyumludur. Yanlış hatve veya makara çapına sahip bir zincir kullanmak, dişlide erken aşınmaya, zincir atlamasına, verim kaybına ve hatta sistemin tamamen durmasına neden olabilir.

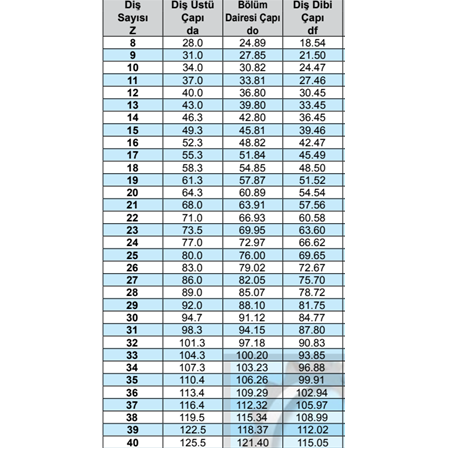

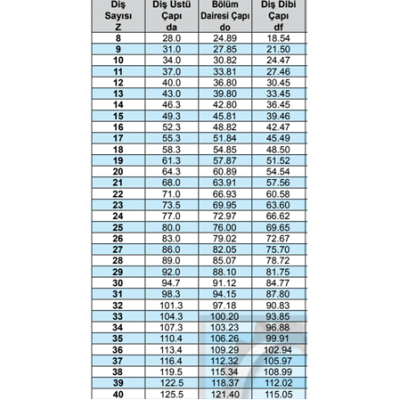

3/8 Zincir Dişli 06 B1-24 modelimiz 24 dişlidir (Z: 24). Diş üstü çapı (da) 77.0 mm'dir. Bölüm dairesi çapı (do) yaklaşık 73.0 mm, diş dibi çapı (df) ise yaklaşık 66.65 mm olarak tasarlanmıştır. Bu ölçüler, uyumlu zincirlerle sorunsuz bir çalışma için kritik öneme sahiptir.
Mermak CNC olarak ürettiğimiz 3/8 Zincir Dişli 06 B1-24, ısıl işlem görmüş yüksek alaşımlı çeliklerden üretilmiştir. Bu işlem, dişlinin yüzey sertliğini ve çekirdek mukavemetini artırarak aşınma direncini, darbe dayanımını ve yorulma ömrünü önemli ölçüde uzatır. Bu sayede, standart ham ürünlere göre çok daha uzun ve sorunsuz bir kullanım ömrü sunar.
Montajda en kritik nokta, dişli ile şaftın eksenel ve açısal hizalamasının doğru yapılmasıdır. Yanlış hizalama, zincirde ve dişlide erken aşınmaya, titreşime ve gürültüye neden olur. Şaft çapının dişlinin iç çapına tam uygun olması ve kama kanalı/setskru bağlantılarının sıkıca yapılması gerekir. Aşırı sıkma veya gevşek bağlantıdan kaçınılmalıdır.
Aşınma belirtileri genellikle diş profillerinde sivrileşme, kanca oluşumu veya diş aralıklarında genişleme şeklinde görülür. Kırılma ise daha ani ve belirgindir. Zincirin dişli üzerinde düzgün oturmadığını, atlama yaptığını veya anormal sesler çıkardığını fark ettiğinizde dişliyi kontrol etmelisiniz. Genellikle diş aşınması bir zincir adımının %3'ünü geçtiğinde değişim önerilir, ancak görsel kontrol de önemlidir.
Diş sayısı, aktarma oranını doğrudan etkiler. Aynı motor devrinde, daha az dişli bir tahrik dişlisi kullanmak hızı düşürüp torku artırır. Tam tersi, daha çok dişli bir tahrik dişlisi (örneğin 24 dişli 06 B1-24 yerine daha az dişli bir model) kullanmak hızı artırıp torku düşürür. Bu, sisteminizin gerektirdiği nihai hız ve tork dengesine göre dikkatlice seçilmelidir.
3/8 Zincir Dişli 06 B1-24 için, zincir tahrik sistemlerinde kullanılan yüksek performanslı endüstriyel zincir yağları veya gresler önerilir. Seçilecek yağlama tipi, çalışma ortamına (tozlu, nemli vb.), sıcaklığa ve yüke göre değişebilir. Düzenli yağlama, sürtünmeyi azaltarak aşınmayı önler ve dişli ömrünü uzatır. Bakım aralığı, uygulamanın şiddetine bağlı olmakla birlikte, görsel kontrol ve gerekirse yağlama haftalık veya aylık periyotlarda yapılmalıdır.
Evet, ısıl işlem görmüş yüksek alaşımlı çelik yapısı sayesinde 3/8 Zincir Dişli 06 B1-24, birçok endüstriyel yüksek torklu uygulamada güvenle kullanılabilir. Ancak dişlinin tek başına tork sınırı yerine, kullanılan zincirin mukavemeti, milin gücü ve yataklama sistemi gibi tüm aktarma organlarının genel kapasitesi önemlidir. Maksimum tork ve güç değerleri için sisteminizin genel tasarımını göz önünde bulundurmalı ve bir mühendise danışmalısınız.
Nemli ve tozlu ortamlar, her türlü mekanik aktarma organı için zorlayıcıdır. Nem paslanmaya yol açabilirken, toz aşındırıcı bir etki yaratır. 3/8 Zincir Dişli 06 B1-24 ısıl işlem görmüş çelikten üretilmiş olsa da, bu tür ortamlarda ömrünü uzatmak için kapalı bir koruma muhafazası kullanılması ve daha sık ve uygun yağlama yapılması şiddetle tavsiye edilir. Gerekirse korozyon önleyici yağlar veya kaplamalar da düşünülebilir.
Dişlinin şafta bağlantı şekli, mil üzerindeki yüke ve torka bağlıdır. Genellikle kama kanalı ve setskru (grub vidası) kombinasyonu kullanılır. Kama kanalı, tork aktarımında anahtar rol oynarken, setskru dişlinin eksenel kaymasını engeller. Yüksek tork uygulamalarında kama kanalı açtırmak neredeyse her zaman gereklidir. Dişlinin iç çapı ve kama kanalı bilgisi, montaj öncesi temin edilmelidir.
Mermak CNC olarak, tüm ürünlerimizde olduğu gibi 3/8 Zincir Dişli 06 B1-24 için de üretim hatalarına karşı standart garanti koşullarımız mevcuttur. Garanti süresi ve detayları, ürün faturanızda belirtilir ve kullanım kılavuzumuzda yer alan şartlara tabidir. Detaylı bilgi için satış sonrası destek ekibimizle iletişime geçebilirsiniz.
Stoklarımızda genellikle standart iç çap ve kama kanalı seçeneklerine sahip 3/8 Zincir Dişli 06 B1-24 modelleri bulunmaktadır. Ancak projenizin özel gereksinimleri doğrultusunda, belirli bir adede ulaşan siparişleriniz için farklı iç çap, kama kanalı veya setskru konumlandırma gibi özel üretim taleplerinizi değerlendirebiliriz. Talepleriniz için satış ekibimizle iletişime geçmeniz yeterlidir.
Zincir dişliler, genellikle tamir edilebilir parçalara sahip değildir. Dişlide bir aşınma, kırılma veya deformasyon meydana geldiğinde, genellikle en güvenli ve verimli çözüm, dişlinin yenisiyle değiştirilmesidir. Isıl işlem görmüş yapısı sayesinde dayanıklı olsalar da, diş profillerindeki bozulmalar sistem performansını olumsuz etkiler ve tamiri mümkün değildir.
Mermak CNC olarak, 3/8 Zincir Dişli 06 B1-24 dahil olmak üzere birçok zincir dişli çeşidini sürekli stoklarımızda bulundurmaktayız. Acil ihtiyaçlarınızda, stok durumumuza bağlı olarak siparişlerinizin hızlı bir şekilde hazırlanıp sevk edilmesi için maksimum çabayı gösteririz. Kesin temin süresi ve stok bilgisi için lütfen güncel olarak satış ekibimizle iletişime geçiniz.
