160X4 TORNA AYNASI SANOU: Hassas ve Çok Yönlü İş Parçası Bağlama Mühendisliği

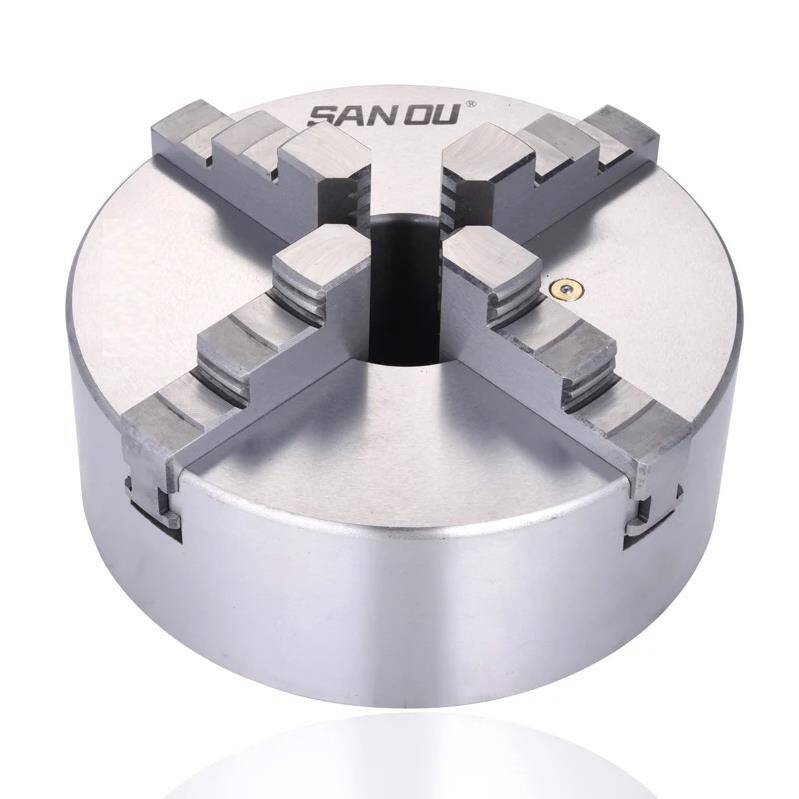

Endüstriyel imalat süreçlerinde iş parçasının doğru, güvenli ve hassas bir şekilde bağlanması, nihai ürün kalitesi ve üretim verimliliği için kritik öneme sahiptir. Mermak olarak sunduğumuz SANOU markasının 160X4 Torna Aynası, özellikle standart dışı, asimetrik veya karmaşık geometrili iş parçalarının torna tezgahlarında sabitlenmesi amacıyla tasarlanmış yüksek performanslı bir bileşendir. 160 mm nominal çapı ve dört bağımsız çene yapısı sayesinde, her bir çenenin manuel olarak ayrı ayrı ayarlanabilmesi, kullanıcılara benzersiz bir esneklik ve hassasiyet sunar. Bu mühendislik ürünü, yüksek mukavemetli dökme demir gövdesi ve sertleştirilmiş alaşımlı çelik çeneleri ile uzun ömürlü, stabil ve güvenilir bir bağlama çözümü sağlayarak torna operasyonlarınızda maksimum kontrol imkanı tanır.
Bu torna aynası, metal işleme, kalıpçılık, prototipleme ve genel makine imalatı gibi geniş bir yelpazede uygulama alanı bulur. Bağımsız çene mekanizması, sadece silindirik değil, aynı zamanda kare, dikdörtgen veya düzensiz formdaki iş parçalarının merkezlenerek işlenmesine olanak tanır. SANOU kalitesiyle üretilen bu 160mm çapındaki ayna, hassas işleme gereksinimlerini karşılamak üzere titizlikle tasarlanmış olup, operasyonel güvenliği ve uzun vadeli performansı garanti eder.
Öne Çıkan Mühendislik Avantajları
-
Esnek ve Hassas İş Parçası Bağlama: Dört bağımsız çene, standart ve standart dışı formdaki iş parçalarını, merkezkaç kuvvetini dengeleyerek veya eksantrik olarak bağlama yeteneği sunar. Bu sayede 160 mm çapındaki iş parçaları üzerinde yüksek hassasiyetle çalışma imkanı sağlanır.
-
Yüksek Mukavemetli Malzeme Yapısı: Ayna gövdesi, vibrasyon sönümleme ve darbe dayanımı yüksek sfero dökme demirden imal edilmiştir. Çeneler ise aşınmaya ve deformasyona karşı dirençli, özel olarak sertleştirilmiş alaşımlı çelikten üretilmiştir, bu da 160X4 torna aynasının uzun ömürlü ve kararlı çalışmasını garanti eder.
-
Gelişmiş Operasyonel Güvenlik: Sağlam konstrüksiyonu ve güvenilir bağlama mekanizması, yüksek devirlerde dahi iş parçasının sabit kalmasını sağlayarak operatör güvenliğini artırır ve işleme hatalarını minimize eder.
-
Sanou Güvencesi: Dünya çapında tanınan SANOU markasının kalitesi ve mühendislik birikimiyle üretilen bu ayna, endüstriyel standartlara uygunluk ve üstün performans sunar.
-
Kolay Kurulum ve Bakım: Standart montaj arayüzü sayesinde torna tezgahlarına kolayca entegre edilebilir. Basit ve erişilebilir mekanizması, periyodik bakım işlemlerini kolaylaştırarak ayna ömrünü uzatır.
Temel Teknik Parametreler
- Ayna Tipi: 4 Bağımsız Çeneli Torna Aynası
- Nominal Çap: 160 mm
- Marka: SANOU
- Gövde Malzemesi: Yüksek Mukavemetli Dökme Demir
- Çene Malzemesi: Sertleştirilmiş Alaşımlı Çelik
- Uygulama Alanı: Geniş bir yelpazede metal işleme ve özel parça imalatı
- Montaj Tipi: Düz Taban (Silindirik Merkezleme)
Detaylı Teknik Özellik Tablosu
Nominal Ayna Çapı (D)
160 mm
Aynanın dış çapı, işlenebilecek maksimum iş parçası boyutuna işaret eder.
Çene Tipi
4 Bağımsız Çene
Her çene ayrı ayrı ayarlanabilir, eksantrik veya düzensiz parçalar için idealdir.
Marka
SANOU
Endüstriyel torna aynalarında kalitesiyle bilinen üretici.
Gövde Malzemesi
Yüksek Mukavemetli Dökme Demir
Darbe ve titreşim sönümleme özellikleriyle uzun ömürlü kullanım sağlar.
Çene Malzemesi
Sertleştirilmiş Alaşımlı Çelik
Yüksek aşınma direnci ve bağlama kuvveti için ısıl işlem görmüş çelik.
Sıkma Aralığı (Dış Çap)
5 - 140 mm
Çenelerin dıştan kavrayabileceği minimum ve maksimum iş parçası çapı.
Sıkma Aralığı (İç Çap)
40 - 150 mm
Çenelerin içten kavrayabileceği minimum ve maksimum iş parçası çapı.
Merkezleme Deliği Çapı (d)
52 mm
Aynanın merkezinden geçen maksimum iş parçası çapı.
Toplam Ayna Yüksekliği (H)
85 mm
Montaj yüzeyinden çenelerin üst kısmına kadar olan yükseklik.
Montaj Tipi
Düz Taban (Silindirik Merkezleme)
Torna tezgahının flanşına doğrudan veya adaptör plaka ile montaj için uygun yapı.
Montaj Cıvata Sayısı
4 adet
Aynanın tezgah flanşına sabitlenmesi için gereken cıvata adedi.
Montaj Delik Çemberi Çapı (PCD)
145 mm
Montaj cıvatalarının merkezlerinden geçen hayali çemberin çapı.
Net Ağırlık
Yaklaşık 10.5 kg
Aynanın brüt ağırlığı, taşıma ve montaj planlaması için önemlidir.
Endüstriyel Uygulama Alanları
- Genel Torna İşlemleri: Metal, plastik ve kompozit malzemelerin işlenmesinde standart ve özel operasyonlar için uygundur.
- Özel Parça İmalatı: Asimetrik veya eksantrik parçaların hassas bir şekilde bağlanması ve işlenmesi gereken durumlar için idealdir.
- Kalıpçılık ve Fikstür Üretimi: Kalıp parçalarının veya özel fikstürlerin imalatında yüksek hassasiyetli bağlama gereksinimlerini karşılar.
- Bakım ve Onarım Atölyeleri: Çeşitli boyut ve şekillerdeki yedek parçaların veya onarım gerektiren bileşenlerin işlenmesinde esneklik sağlar.
- Eğitim Kurumları ve Meslek Liseleri: Öğrencilerin torna tezgahında farklı bağlama tekniklerini öğrenmeleri ve uygulamaları için güvenli ve öğretici bir araçtır.
Montaj ve Kullanım Önerileri
-
Doğru Montaj Plakası Seçimi: Aynanın torna tezgahına güvenli ve merkezinde monte edilebilmesi için tezgahınızın flanş tipine uygun, sağlam bir montaj plakası kullanıldığından emin olun. 160 mm çapındaki bu ayna için uygun boyut ve toleranslara sahip bir plaka seçimi kritik öneme sahiptir.
-
Periyodik Bakım ve Yağlama: Ayna çenelerinin ve vida mekanizmalarının düzenli olarak temizlenmesi ve özel torna aynası gresi ile yağlanması, ayna ömrünü uzatacak ve bağlama hassasiyetini koruyacaktır. Özellikle yüksek devirlerde çalışan 160X4 torna aynalarında bu bakım rutini aksatılmamalıdır.
-
Güvenlik Önlemleri: İşlem sırasında iş parçasının ve aynanın güvenli bir şekilde sabitlendiğinden emin olun. Çalışma esnasında koruyucu gözlük ve uygun iş güvenliği ekipmanlarını kullanmaya özen gösterin.
-
Çenelerin Doğru Ayarlanması: Bağımsız çeneler, her iş parçası için ayrı ayrı ayar gerektirir. Hassas merkezleme için bir komparatör saati kullanarak iş parçasının salgısını kontrol etmek, istenen toleranslara ulaşmak için esastır.
