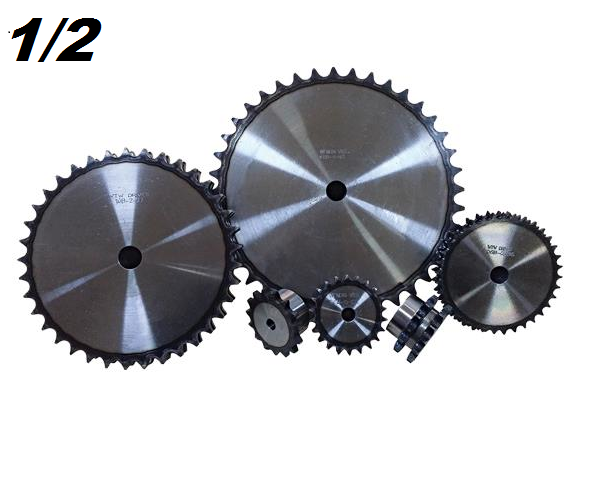

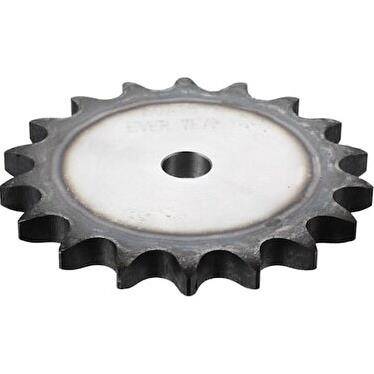

1/2 Zincir Dişli 08 B1-22: Isıl İşlemli ve 22 Dişli Yapısıyla Hassas Güç Aktarımı
Mekanik güç aktarım sistemlerinin temel bileşenlerinden olan 1/2 Zincir Dişli 08 B1-22, endüstriyel standartlara uygun olarak tasarlanmış ve üretilmiş yüksek mühendislik ürünüdür. Bu dişli, 08B-1 (1/2" veya 12.7 mm hatve) standardındaki makaralı zincirlerle tam uyumlu çalışarak, dönme hareketini minimum kayıpla ve maksimum verimlilikle iletmek üzere optimize edilmiştir. 22 dişli yapısı, tork ve hız arasında dengeli bir oran sunarak çok çeşitli makine uygulamaları için ideal bir çözüm sağlar. Üretiminde kullanılan yüksek karbonlu çeliğin ısıl işlem prosesinden geçirilmesi, diş yüzeylerinde üstün aşınma direnci ve çekirdek kısmında ise darbelere karşı tokluk kazandırır. Bu yapısal bütünlük, Mermak CNC Teknoloji Market olarak sunduğumuz bu dişlinin, zorlu çalışma koşullarında dahi uzun ömürlü ve güvenilir bir performans sergilemesini garanti eder.
Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
08 B1-22 Zincir Dişlisinin Öne Çıkan Avantajları
- Yüksek Aşınma Direnci: Isıl işlem görmüş diş yüzeyleri, sürekli çalışma ve yüksek yük altında dahi formunu korur, bu da bakım aralıklarını uzatır ve işletme maliyetlerini düşürür.
- Hassas Güç İletimi: 22 adet dişin, 08B-1 zincir standardına uygun olarak hassas toleranslarla işlenmesi, zincir baklalarıyla mükemmel kavrama sağlayarak titreşimi ve gürültüyü minimize eder.
- Standartlara Tam Uyumluluk: DIN 8187 ve ISO 606 standartlarına uygun olarak üretilmiştir, bu sayede mevcut sistemlere entegrasyonu ve yedek parça olarak kullanımı sorunsuzdur.
- Dengeli Performans: 22 diş sayısı, özellikle konveyör bantları ve orta ölçekli aktarma mekanizmaları gibi uygulamalarda hız ve tork arasında optimum bir denge kurarak sistem verimliliğini artırır.
Teknik Özelliklere Hızlı Bakış
Bu dişli, belirli teknik parametreler etrafında şekillendirilmiş olup, sisteminizin ihtiyaçlarını karşılamak üzere tasarlanmıştır. Temel teknik değerler aşağıda özetlenmiştir:
- Stok Kodu: 08 B1-22
- Zincir Standardı: 08B-1 (1/2 inç)
- Diş Sayısı (z): 22
- Sıra Sayısı: Tek Sıralı (Simplex)
- Malzeme: Isıl İşlemli C45 Çeliği
- Uygulama Alanı: Genel ve endüstriyel güç aktarım sistemleri

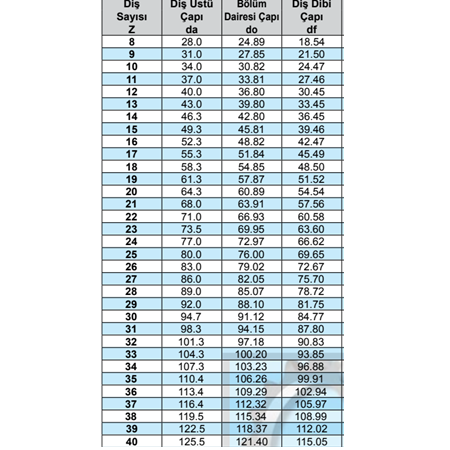

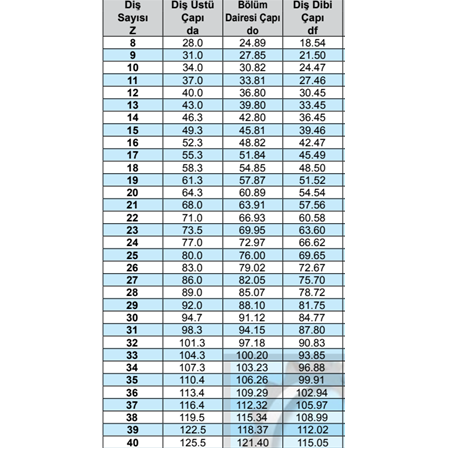

Detaylı Teknik Tablo
Diş Sayısı (z)
22
Dişlinin üzerinde bulunan ve zincirle temas eden girinti/çıkıntı sayısıdır.
Hatve (p)
12.70 mm (1/2")
Zincirin ardışık iki pim merkezi arasındaki mesafeyi ifade eder ve 08B standardının temel ölçüsüdür.
Diş Bölüm Dairesi Çapı (d)
~89.61 mm
Zincir pim merkezlerinin dişli üzerinde oluşturduğu teorik dairenin çapıdır. Güç aktarım hesaplamalarında kullanılır.
Diş Ucu Çapı (da)
~96.0 mm
Dişlinin en dış çapını belirtir ve montaj sırasında kapladığı alanı belirlemek için önemlidir.
Malzeme ve Sertifikasyon
Isıl İşlemli C45 Çelik
Yüksek mukavemet ve aşınma direnci için ısıl işlemden geçirilmiş C45 kalite çelikten imal edilmiştir.
Göbek Tipi
Pilot Delikli (İşlenebilir)
Dişli, kullanıcı miline göre işlenebilmesi için ön delikli olarak gelir. Bu, esnek montaj imkanı tanır.
Endüstriyel Uygulama Alanları
08 B1-22 zincir dişlisi, güvenilirliği ve standart yapısı sayesinde geniş bir kullanım alanına sahiptir. Başlıca uygulama alanları şunlardır:
- Konveyör Sistemleri: Hafif ve orta ağırlıktaki ürünlerin taşındığı bant ve rulo sistemlerinde tahrik elemanı olarak kullanılır.
- Ambalaj ve Paketleme Makineleri: Ürün besleme, sarma ve etiketleme ünitelerinin senkronize hareketini sağlamak için idealdir.
- Tarım Makineleri: Ekim, hasat ve işleme ekipmanlarındaki aktarma organlarında dayanıklılığı sayesinde tercih edilir.
- Tekstil ve Matbaa Makineleri: Kumaş ve kağıt akışını kontrol eden silindirlerin tahriğinde hassas ve kararlı bir hareket sağlar.
- Otomasyon ve Robotik Projeler: Özel amaçlı makinelerde ve otomasyon hatlarında güvenilir bir hareket aktarım bileşenidir.
Montaj ve Kullanım Önerileri
- Montaj öncesinde dişlinin pilot deliği, kullanılacak mil çapına uygun olarak hassas bir şekilde işlenmelidir.
- Sistem verimliliği için tahrik eden ve edilen dişlilerin aynı eksende ve birbirine paralel olduğundan emin olunmalıdır. Eksen kaçıklığı, zincir ve dişli ömrünü kısaltır.
- Zincir gerginliği periyodik olarak kontrol edilmelidir. Aşırı gerginlik rulmanlara yük bindirirken, aşırı gevşeklik zincirin atlamasına neden olabilir.
- Zincir ve dişli sisteminin düzenli olarak uygun yağlayıcılarla yağlanması, sürtünmeyi azaltarak ömrünü önemli ölçüde artırır.
Teknik Uzman Notu
08 B1-22 modelindeki ısıl işlem, bu dişliyi standart (ham) dişlilerden ayıran en kritik mühendislik detayıdır. Isıl işlem görmemiş bir dişli, ilk yatırım maliyeti olarak cazip görünse de, kısa sürede diş profillerinde oluşacak deformasyon nedeniyle sistemde verimsizliğe, gürültüye ve ani arızalara yol açabilir. Bu ürünün sertleştirilmiş diş yüzeyleri, zincir makaralarıyla temas anında oluşan basıncı etkin bir şekilde dağıtarak hem dişlinin hem de zincirin ömrünü uzatır. Özellikle dur-kalk yapan veya değişken yüklere maruz kalan sistemlerde, ısıl işlemli bu dişli, uzun vadede daha düşük toplam sahip olma maliyeti ve daha yüksek işletme güvenilirliği sunar.
```
