CNC tezgahlarda veya otomasyon sistemlerinde talaş birikintisi, hassas hareket sistemleri için sessiz bir katildir. Özellikle Sigma profil yapılarında biriken talaşlar, zamanla lineer ray arabalarına sızarak ciddi arızalara ve üretim kayıplarına yol açar.
Bu rehberde, talaşın sızma mekanizmasını anlayacak ve makinenizin ömrünü uzatacak kesin korunma yollarını öğreneceksiniz.
Sahada Bilmeniz Gereken Temel Kavramlar
- Sigma Profil: Endüstriyel makinelerde ve otomasyon sistemlerinde iskelet yapısını oluşturan, alüminyumdan imal edilmiş, T kanallı modüler profillerdir. Hızlı montaj ve esneklik sağlarlar.

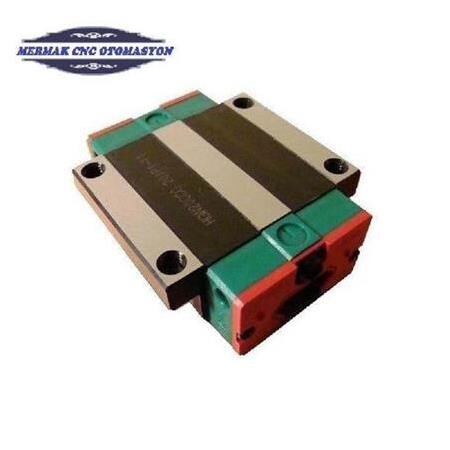

- Lineer Ray Arabası: Makine eksenlerinde hassas ve doğrusal hareket sağlayan, ray üzerinde kayan, bilyalı veya makaralı taşıyıcı ünitelerdir. İşleme hassasiyetini doğrudan etkiler.
- Talaş Birikintisi: Özellikle metal işleme makinelerinde kesme, delme veya frezeleme işlemleri sırasında ortaya çıkan küçük metal parçacıklarıdır. Aşındırıcı ve sıkışmaya meyillidirler.
Çalışma Mantığı ve Tezgah Üzerindeki Görevi
Sigma profiller, tezgahınızın sağlam temelini oluştururken, lineer ray arabaları bu temel üzerinde kusursuz bir hareket sağlar. Bu ikili, tezgahın tüm yükünü taşır ve işleme hassasiyetini milimetrik düzeyde korur, makinenin ana hareket sistemini oluşturur.
Kurulumda, profil yüzeylerinin düzgünlüğü ve rayların mükemmel paralelliği hayati önem taşır. En ufak bir hizalama hatası veya boşluk, ileride talaş sızmasına zemin hazırlayabilir ve sistemin ömrünü kısaltır.
Usta İşi İpuçları ve Doğru Seçim Kriterleri
Sigma profil kanalları, yapıları gereği talaş ve kir birikimi için ideal cepler oluşturur. Özellikle açık kanallı profillerde, kesme sıvıları veya hava akımıyla taşınan talaşlar bu boşluklara dolar. Bu birikintiler, makine hareket ettikçe veya titreşimle, hassas lineer ray arabalarının içine sızmaya başlar, bu da aşınmaya ve performansa zarar verir.
Dikkat Edilmesi Gereken Kritik Parametreler
- Profil Seçimi: Talaş yoğunluğunun yüksek olduğu ortamlarda, mümkünse kapalı kanallı sigma profilleri tercih edin veya açık kanalları uygun kapaklarla kapatarak sızma riskini minimize edin.
- Montaj Konumu: Lineer rayları, talaşın doğrudan üzerine düşmeyeceği veya kolayca akıp gideceği bir konuma monte edin. Gerekirse rayları yüksekte tutacak ara bağlantılar veya koruyucu bariyerler kullanın.
- Koruyucu Elemanlar: Her zaman körük, teleskopik kapak veya özel sızdırmazlık şeritleri kullanarak lineer ray arabalarını ve ray yüzeylerini dış etkenlerden ve talaştan koruyun.
Sahada Sık Karşılaşılan Arızalar ve Kesin Çözümleri
- Arıza Durumu 1: Lineer arabanın hareketinde takılma, sürtünme sesi veya zorlanma.
Sebep: Talaşın arabanın içine sızarak bilyaların veya makaraların arasına girmesi, hareketli elemanları sıkıştırması.
Çözüm: Arabayı raydan sökerek içini basınçlı hava ve uygun temizleyici ile dikkatlice temizleyin. Ray yüzeyini kontrol edin ve koruyucu elemanların tam olduğundan emin olun.
- Arıza Durumu 2: İşleme hassasiyetinde düşüş, yüzey kalitesinde bozulma veya tekrarlanabilirlik sorunları.
Sebep: Talaşın uzun süreli aşındırması sonucu ray yüzeylerinde veya araba bilyalarında hasar oluşması, yağlama filminin bozulması.
Çözüm: Hasar gören parçaları (ray veya araba) değiştirin. Ardından, makineyi talaş sızmasına karşı güçlendirmek için körük veya sızdırmazlık fırçaları gibi ek koruyucular monte edin.
Bakım ve Uzun Ömür İçin Altın Kurallar
Makinenizin ömrünü uzatmak ve hassasiyetini korumak için, periyodik temizlik ve kontrol vazgeçilmezdir. Talaş birikimi riskini en aza indirmek için proaktif davranmak gerekir, bu da büyük arızaların önüne geçer.
- Koruyucu Kapak ve Körük Kullanımı: Bu elemanlar, talaşın doğrudan lineer ray ve arabaların üzerine düşmesini engeller, kritik yüzeylerde sızdırmazlık sağlar ve aşınmayı geciktirir.
- Düzenli Temizlik ve Hava Üfleme: Çalışma sonrası veya vardiya değişimlerinde, sigma profil kanallarında ve makine çevresinde biriken talaşları basınçlı hava ile temizleyin. Bu, talaşın hareketli parçalara ulaşma riskini önemli ölçüde azaltır.
Mermak Teknik Uzman Tavsiyesi
Mermak CNC Otomasyon olarak sahada yıllardır gördüğümüz en büyük gerçek şudur: Önleyici bakım ve doğru malzeme seçimi, en pahalı arıza onarımından her zaman daha ekonomiktir. Kaliteli koruma elemanları ve düzenli bakım, makinenizin kesintisiz ve hassas çalışmasını garantiler.
Sigma Profil Kanallarındaki Talaş Birikintisinin Lineer Ray Arabalarına Sızma Mekanizması Ve Korunma Yolları Bilinmesi Gerekenler
Talaş birikintisinin lineer ray arabalarına sızması, genellikle sigma profil kanallarının açık yapısı, yetersiz sızdırmazlık ve makine titreşimleri ile başlar. Talaşlar, profil içindeki boşluklarda toplanır ve zamanla hareketli parçaların altına doğru itilir. Bu durum, arabaların iç mekanizmasına (bilyalar, yağlama kanalları) ulaşarak ilk başta hafif takılmalara, sonra ise ciddi aşınma ve hassasiyet kaybına yol açar. Korunma yolları ise kapalı profil kullanımı, rayları körük veya teleskopik kapaklarla korumak, montajda talaş yönlendirme plakaları kullanmak ve en önemlisi düzenli ve titiz temizlik yapmaktan geçer. Unutmayın, küçük bir talaş parçası, büyük bir arızanın başlangıcı olabilir.
