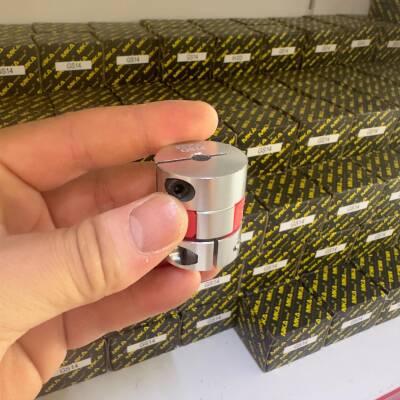

CNC ve Otomasyon Sistemlerinde Kaplinin Mekanik Önemi

Kaplinler, bir makinenin iki döner elemanını birleştiren ve aralarındaki gücü ileten mekanik bağlantı elemanlarıdır. Özellikle hassasiyet gerektiren **CNC** tezgahları, robotik sistemler ve otomasyon uygulamalarında, motorların ürettiği hareketin hassas bir şekilde aktarılması için doğru kaplin seçimi ve montajı büyük önem taşır. Kaplinler, sistemin dinamik tepkisini, titreşim sönümlemesini ve genel çalışma kararlılığını etkileyen anahtar bileşenlerdir. MERMAK CNC olarak sunduğumuz yüksek performanslı ****Servo Motor ve Sürücüler**** ile ****Step Motor ve Sürücüler**** gibi tahrik elemanlarının, mekanik sistemle kusursuz entegrasyonu için kaplin montajının doğruluğu vazgeçilmezdir.

Doğru Kaplin Montajı: Adım Adım Teknik Sıkma Prosedürü

Kaplin montajında doğru sıkma sırası, sistemin uzun ömürlü, verimli ve sorunsuz çalışması için kritik bir faktördür. Yanlış montaj, erken aşınma, titreşim, ses ve hatta sistem arızalarına yol açabilir. İşte MERMAK CNC uzmanlığıyla önerilen, kaplin montajında izlenmesi gereken teknik adımlar ve doğru sıkma prensipleri:

1. Ön Hazırlık ve Şaft Temizliği: CNC Sistem Sağlığı İçin Temel Adım

**Yüzey Temizliği:** Montaj yapılacak motor şaftı ve tahrik edilecek elemanın (örneğin bir ****vidali mil**** veya ****planet redüktör**** giriş şaftı) yüzeylerinin yağdan, kirden ve çapaklardan arındırıldığından emin olun. Temiz bir yüzey, kaplinin şafta tam ve güvenli bir şekilde oturmasını sağlar.
**Çapak Kontrolü:** Şaftlarda veya kaplinin iç yüzeyinde herhangi bir çapak olup olmadığını kontrol edin. Çapaklar, kaplinin düzgün oturmasını engelleyerek eksenel kaçıklığa neden olabilir.

2. Eksenel Hizalama ve Kaplin Yerleştirme: Hassas CNC Hareketinin Başlangıcı

**Eksenel Hizalama:** Kaplin takılmadan önce, motor şaftı ile tahrik edilecek şaftın kabaca eksenel olarak hizalandığından emin olun. Kaplinler belirli bir tolerans dahilinde kaçıklıkları tolere etse de, başlangıçtaki iyi bir hizalama sistem üzerindeki yükü azaltır.
**Kaplinin Yerleştirilmesi:** Kaplini, şaftlara hafifçe ve zorlamadan geçirin. Kaplini şafta çekiçle vurarak veya aşırı güç uygulayarak yerleştirmekten kaçının. Bu, hem kapline hem de şafta zarar verebilir. Kaplinin her iki şafta da yeterli derinlikte oturduğundan emin olun; genellikle şaftın kaplin içindeki yuvasının sonuna kadar girmesi tercih edilir.
**Boşluk Kontrolü:** Eğer kaplin tipiniz boşluk gerektiriyorsa (örneğin bazı elastomerik kaplinler), üreticinin önerdiği boşluk değerini bir kumpas veya mastar ile kontrol edin.

3. Bağlantı Cıvatalarının Doğru Sıkma Sırası ve Tork Yönetimi: Mekanik Bütünlük İçin Anahtar

Bu, montajın en kritik adımıdır. Cıvataların tek bir seferde tam torka getirilmesi veya yanlış sırada sıkılması, kaplinin şafta eşit olmayan bir şekilde oturmasına, dengesizliğe ve erken arızaya yol açabilir.

**Ön Sıkma (El ile):** Tüm bağlantı cıvatalarını el ile veya düşük torklu bir tornavida ile, sadece boşluklarını alacak kadar sıkın. Bu, cıvataların yuvalarına düzgün bir şekilde oturmasını sağlar.

**Kademeli ve Çapraz Sıkma (Tork Anahtarı ile):** Cıvataları, üreticinin belirttiği tork değerine ulaşana kadar kademeli ve çapraz (yıldız) bir düzende sıkın. Bu yöntem, kaplinin şafta eşit ve dengeli bir şekilde oturmasını sağlar.

**İlk Geçiş (Yaklaşık %25 Tork):** Tüm cıvataları çapraz sırayla, belirtilen toplam tork değerinin yaklaşık %25'ine kadar sıkın.
**İkinci Geçiş (Yaklaşık %50 Tork):** Aynı çapraz sırayı takip ederek, torku yaklaşık %50'ye çıkarın.
**Üçüncü Geçiş (Yaklaşık %75 Tork):** Tekrar çapraz sırayla, torku yaklaşık %75'e yükseltin.
**Son Geçiş (100% Tork):** Son olarak, tüm cıvataları üreticinin belirttiği tam tork değerine ulaşana kadar çapraz sırayla sıkın.

**Önemli Not:** Her zaman kalibre edilmiş bir tork anahtarı kullanın. Aşırı sıkma (overtightening) kapline veya şafta zarar verebilir, yetersiz sıkma (undertightening) ise gevşemeye ve titreşime neden olabilir. Bu durum, özellikle yüksek hızlı **CNC** uygulamalarında veya ****lineer ray ve arabalar**** gibi hassas hareket sistemlerinde ciddi performans kayıplarına yol açabilir.

4. Montaj Sonrası Kontrol ve Sistem Entegrasyonu

**Görsel Kontrol:** Montaj tamamlandıktan sonra, kaplinin şaftlara tam ve düzgün bir şekilde oturduğundan, herhangi bir eğrilik veya boşluk olmadığından emin olmak için görsel bir kontrol yapın.
**Test Çalışması:** Sistemi düşük hızda çalıştırarak titreşim, anormal ses veya ısı artışı gibi belirtileri gözlemleyin. Bu tür belirtiler, montajda bir sorun olduğunu veya kaplinin doğru seçilmediğini gösterebilir.

Yanlış Kaplin Montajının CNC Sistemine Olası Etkileri ve Arıza Senaryoları

Yanlış sıkma sırası veya tork değerleriyle yapılan bir kaplin montajı, kısa ve uzun vadede ciddi sorunlara yol açabilir:

**Titreşim ve Gürültü:** Dengesiz sıkma, kaplinin dengesiz çalışmasına ve artan titreşimlere neden olur. Bu da sistemde gürültüye ve diğer mekanik bileşenlerin (rulmanlar, yataklar) erken aşınmasına yol açar.
**Rulman Ömrünün Kısalması:** Motor veya tahrik elemanının (örneğin vidalı mil) rulmanları, kaplinin neden olduğu aşırı radyal veya eksenel yükler altında daha hızlı yıpranır.
**Hassasiyet Kaybı:** Özellikle **CNC** makinelerinde, titreme veya eksenel kayma, işleme hassasiyetini düşürür ve yüzey kalitesini olumsuz etkiler.
**Kaplin Arızası:** Kaplinin kendisi, yanlış montajdan kaynaklanan aşırı gerilimler nedeniyle çatlayabilir, deforme olabilir veya tamamen bozulabilir.
**Enerji Kaybı:** Titreşim ve sürtünme artışı, sistemin daha fazla enerji tüketmesine ve verimliliğin düşmesine neden olur.

MERMAK CNC olarak, kaplin montajında gösterilen özenin, tüm **otomasyon** ve **CNC** sistemlerinin performansı ve ömrü üzerinde belirleyici bir etkisi olduğunu vurgulamak isteriz. Doğru kaplin seçimi ve titiz bir montaj süreci, yatırımınızın karşılığını fazlasıyla almanızı sağlayacaktır. Her zaman üreticinin teknik dokümanlarına başvurmayı ve gerekirse uzman desteği almayı unutmayın.

Kaplin montajında doğru sıkma sırası neden bu kadar önemlidir?

Doğru sıkma sırası, kaplin flanşlarının mil üzerinde veya birbirine eşit ve düzgün bir şekilde oturmasını sağlar. Bu, gerilimlerin eşit dağılmasına, flanş deformasyonunun önlenmesine, mil hizalamasının korunmasına ve dolayısıyla kaplinin ömrünün uzamasına, titreşimin azalmasına ve güvenilir bir güç aktarımına olanak tanır.

Genel olarak kaplin cıvataları hangi sıkma deseniyle sıkılmalıdır?

Genellikle "çapraz sıkma" veya "yıldız deseni" olarak bilinen bir yöntem uygulanır. Bu yöntemde, bir cıvata sıkıldıktan sonra karşısındaki (180 derece zıt) cıvata sıkılır ve bu işlem tüm cıvatalar için sırayla tekrarlanır. Bu, flanş yüzeyleri arasında eşit bir temas ve yük dağılımı sağlar.

Cıvatalar tek seferde mi yoksa aşamalı olarak mı sıkılmalıdır?

Cıvatalar kesinlikle aşamalı olarak sıkılmalıdır. Genellikle 3 veya 4 aşamalı bir sıkma süreci önerilir: İlk aşamada belirtilen torkun %30-40'ı, ikinci aşamada %60-70'i ve son aşamada ise %100'ü uygulanır. Bu, flanşların yavaşça ve eşit bir şekilde oturmasını sağlar, deformasyonu önler ve doğru ön yüklemenin elde edilmesine yardımcı olur.

Kaplin cıvataları için tork değeri neden kritik öneme sahiptir ve bu değer nasıl belirlenir?

Tork değeri, cıvatanın doğru ön yüklemeye (gerilime) ulaşmasını sağlar. Yetersiz tork cıvatanın gevşemesine ve kaplinin işlevini yitirmesine neden olabilirken, aşırı tork cıvataya veya flanşa zarar verebilir. Doğru tork değeri, kaplin üreticisinin montaj kılavuzunda belirtilir ve bu talimatlara kesinlikle uyulmalıdır.

Doğru sıkma torkuna ulaşmak için hangi araçlar kullanılmalıdır?

Doğru sıkma torkuna ulaşmak için kalibre edilmiş bir tork anahtarı kullanılması zorunludur. Manuel anahtarlar veya pnömatik sıkıcılar tork kontrolü sağlamaz ve hatalı sıkmaya yol açabilir. Tork anahtarının düzenli olarak kalibrasyonunun yapıldığından emin olunmalıdır.

Yanlış sıkma sırası veya torkun kaplin ve bağlı ekipman üzerindeki olumsuz sonuçları nelerdir?

Yanlış sıkma, kaplin flanşlarında deformasyona, mil hizalama sapmalarına, artan titreşime, aşırı ısınmaya, yatak ve conta ömrünün kısalmasına, erken kaplin arızasına ve hatta bağlı makine bileşenlerinde ciddi hasarlara yol açabilir. Ayrıca, enerji kaybı ve artan işletme maliyetleri de görülebilir.

Kaplin cıvatalarını sıkmadan önce dikkat edilmesi gereken ön hazırlıklar var mıdır?

Evet, sıkmadan önce cıvata ve somun dişlerinin, flanş yüzeylerinin temiz ve yağsız olduğundan emin olunmalıdır (üretici aksini belirtmedikçe). Cıvata ve somunların hasarlı olup olmadığı kontrol edilmeli, gerekirse uygun yağlayıcı (üretici tarafından önerildiyse) kullanılmalıdır. Ayrıca, kaplinin doğru şekilde hizalandığından emin olunmalıdır.

Çok sayıda cıvatası olan kaplinlerde sıkma sırası nasıl uygulanır?

Çok sayıda cıvatası olan kaplinlerde de temel prensip çapraz ve aşamalı sıkmadır. Cıvatalar genellikle bir numara ile işaretlenir ve sıkma sırası 1-5-3-7-2-6-4-8 gibi bir desen takip eder. Üreticinin montaj kılavuzunda belirtilen özel bir sıkma deseni varsa, buna kesinlikle uyulmalıdır. Amaç her zaman yükü eşit dağıtmaktır.

Montaj sonrası kaplin cıvatalarının kontrolü veya yeniden sıkılması gerekir mi?

Bazı uygulamalarda, özellikle ilk çalıştırma veya kısa bir çalışma süresinden sonra (örneğin 24-48 saat), cıvata torklarının yeniden kontrol edilmesi ve gerekirse sıkılması önerilir. Bu, cıvataların ve flanşların tam olarak oturmasını sağlar ve çalışma sırasında gevşemeleri önler. Üretici talimatları bu konuda bilgi verecektir.

Farklı kaplin tipleri (örneğin rijit, esnek, dişli) için sıkma sırası prensipleri değişir mi?

Temel sıkma sırası prensipleri (çapraz ve aşamalı sıkma) çoğu kaplin tipi için geçerlidir. Ancak, her kaplin tipinin kendine özgü montaj detayları ve tork değerleri olabilir. Özellikle hidrolik sıkmalı kaplinler veya özel tasarımlar farklı prosedürler gerektirebilir. Bu nedenle, her zaman spesifik kaplinin üretici kılavuzuna başvurmak en doğru yaklaşımdır.
