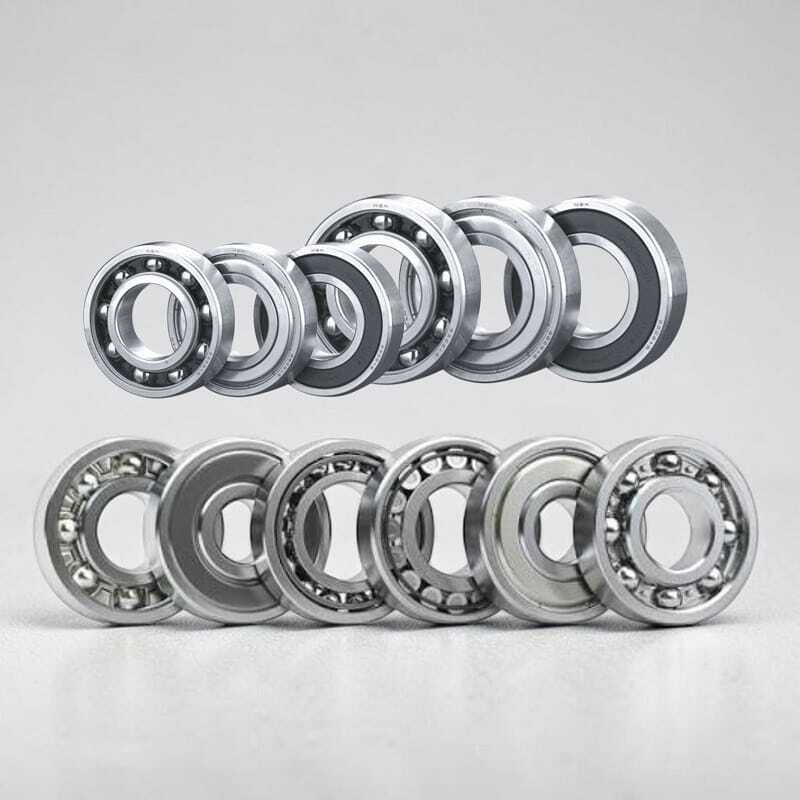

Minyatür Rulman Nedir? Kodları, Ölçüleri, ZZ ve 2RS Seçimi

Minyatür rulmanlar, sınırlı hacimde çalışan küçük milleri yataklamak için kullanılan kompakt rulmanlardır. En yaygın yapı tek sıralı derin oluklu bilyalı rulmandır. İç bilezik mile oturur, dış bilezik gövdeye yerleşir, bilyalar iki bilezik arasındaki yuvarlanma yollarında hareket eder ve kafes bilyaların birbirine temas etmeden düzenli aralıkla dönmesini sağlar.

“Minyatür” kelimesi tek başına kesin bir uluslararası ölçü sınırı vermez. Üreticiler minyatür ve küçük rulman ailelerini kendi ürün programlarına göre sınıflandırabilir. Bu nedenle seçimde ürün adından çok d × D × B ölçüsü, yani iç çap × dış çap × genişlik ile üreticinin teknik verisi esas alınmalıdır.

Derin oluk geometrisi nedeniyle bu rulmanlar esas olarak radyal yük taşımak için kullanılır. Tasarıma ve çalışma şartlarına bağlı olarak iki yönde belirli miktarda eksenel yük de taşıyabilir. Küçük olmaları yüksek devirde otomatik olarak sorunsuz çalışacakları anlamına gelmez. Devir sınırı rulman boyutu, kafes, yağlama, kapama tipi, iç boşluk, sıcaklık ve uygulanan yüke bağlıdır.

Minyatür rulmanların temel avantajı, az yer kaplayan bir mekanizmada düzgün ve tekrarlanabilir dönme hareketi sağlamasıdır. Küçük elektrik motorları, fanlar, ölçüm cihazları, yazıcı ve tarayıcı mekanizmaları, robotik alt sistemler, modelcilik uygulamaları, küçük konveyörler, hassas aparatlar ve çeşitli otomasyon mekanizmaları bu kullanım alanlarına örnektir.

CNC ve makine uygulamalarında da küçük yardımcı millerde, sensör mekanizmalarında, gergi ve yönlendirme düzeneklerinde, kompakt motorlarda veya özel tasarlanmış döner aparatlarda minyatür rulman kullanılabilir. Buradaki kritik nokta “CNC’de kullanılacaksa şu kod alınır” gibi bir genelleme yapmamaktır. Aynı makinenin farklı noktalarında yük, devir, sıcaklık ve kirlenme koşulları tamamen farklı olabilir.

Örneğin kapalı bir küçük motor içindeki rulmanın önceliği düşük sürtünme ve devir olabilirken, talaş veya toz görebilen bir mekanizmada kirleticilerin içeri girmesini azaltmak daha önemli hale gelebilir. Bu yüzden rulman kodu ile kullanım ortamı birlikte okunmalıdır.

Bir minyatür bilyalı rulmanın temel parçaları iç bilezik, dış bilezik, bilyalar ve kafestir. Kapalı modellerde bunlara metal siper veya elastomer esaslı conta eklenir. Mil döndüğünde iç bilezik de döner, bilyalar yuvarlanma yolları üzerinde dönerek kayma sürtünmesini büyük ölçüde yuvarlanma hareketine çevirir.

Rulmanın düzgün çalışabilmesi için yalnız bilyaların kaliteli olması yeterli değildir. Yuvarlanma yollarının geometrisi, yüzey kalitesi, iç boşluk, kafes davranışı, yağlayıcı, mil ve gövde toleransları da önemlidir. Küçük boyutlarda çok küçük uygunsuzluklar bile gürültü, ısınma, sıkışma veya erken yorulma şeklinde kendini gösterebilir.

Bu nedenle minyatür rulman “küçük olduğu için basit bir parça” değildir. Tam tersine boyut küçüldükçe kir, çapak, darbe ve hatalı presleme gibi montaj kusurlarına karşı daha hassas hale gelebilir. Doğru seçim kadar temiz ve kontrollü montaj da önem taşır.

604, 608, 625, 627 veya 688 gibi kodlar bir rulman ailesini tanımlar, fakat kullanıcının en sık yaptığı hata yalnız son rakama bakıp tam ölçüyü tahmin etmektir. Aynı nominal iç çapı taşıyan farklı seri kodlarında dış çap ve genişlik farklı olabilir. Örneğin katalogda 604 ve 624 ailesi aynı 4 mm iç çap grubunda bulunabilirken dış ölçüleri aynı olmak zorunda değildir.

Ana koddan sonra gelen ekler de en az ana kod kadar önemlidir. ZZ yaygın olarak iki tarafta metal siper bulunan tipi, 2RS ise iki tarafta elastomer esaslı sızdırmazlık elemanı bulunan tipi ifade eder. C3, MC3 gibi ekler iç boşlukla, üreticiye özgü başka harf ve rakamlar ise kafes, gres, hassasiyet veya özel üretim ayrıntılarıyla ilişkili olabilir.

Bu nedenle “608 lazım” ifadesi her zaman yeterli sipariş tanımı değildir. Uygulamada 608 ZZ, 608 2RS veya üreticiye özgü farklı kapama ve boşluk varyantları olabilir. Değiştirilecek rulmanın tam kodunu mümkün olduğunca eksiksiz okumak gerekir.

CNC-Marketi’nde 600 Serisi Minyatür Rulman başlığı altında çok sayıda küçük derin oluklu bilyalı rulman kodu bulunur. Bu sayfadaki “600 serisi” ifadesi katalogdaki küçük rulman ailelerini tek yerde karşılaştırmayı kolaylaştıran ticari gruplamadır.

Burada 604–609, 624–629 ve 68x–69x gibi farklı gövde oranlarına sahip kodlarla karşılaşılabilir. Kodların birbirine yakın görünmesi ölçülerin de aynı olduğu anlamına gelmez. Aynı mil çapı için daha farklı dış çap veya genişlik seçenekleri bulunabildiğinden mevcut yuva ölçüsü belirleyici olur.

Ayrıca 6000, 6200 gibi daha büyük standart derin oluklu rulman kodları ile küçük 60x veya 62x minyatür kodları aynı şey değildir. Arama yaparken boşluk ve sıfırların doğru yazılması önemlidir. “600 rulman” gibi çok genel bir arama yerine 608 ZZ minyatür rulman veya 625 2RS minyatür rulman gibi tam kodla arama çok daha doğru sonuç verir.

Genel rulman tipleri hakkında daha geniş bilgi için Rulman nedir? rehberine, doğrudan minyatür ürünleri karşılaştırmak için ise 600 Serisi Minyatür Rulman kategorisine geçebilirsiniz.

ZZ ve 2RS ayrımı, rulmanın iki yanındaki kapama elemanının yapısını anlatır. Genel uygulamada ZZ tipinde iki tarafta metal siper bulunur. Metal siper iç bilezikle sürekli sürtünmeli temas kurmadan çalıştığı için düşük sürtünme ve yüksek devir açısından avantajlı olabilir. 2RS tipinde ise iki tarafta elastomer esaslı conta bulunur. Bu yapı toz ve benzeri kirleticilere karşı daha güçlü koruma sağlayabilir, fakat temaslı conta kullanılan tasarımlarda sürtünme ve dolayısıyla tork ihtiyacı artabilir.

Bu tablo genel seçim mantığını gösterir. Kesin karar için üreticinin ilgili rulman varyantına ait hız, sıcaklık ve sızdırmazlık verileri kontrol edilmelidir. Üreticiler conta ve siper için farklı son ekler kullanabildiğinden suffix karşılığı marka bazında doğrulanmalıdır.

Rulman ölçüsü üç temel geometrik değerle doğrulanır: d = iç çap, D = dış çap, B = genişlik. İç çap mile, dış çap gövde yuvasına, genişlik ise eksenel yerleşim alanına uymalıdır. Bunlardan yalnız birinin doğru olması rulmanın uyacağı anlamına gelmez.

Değişim parçası seçiyorsanız en güvenli yöntem mevcut rulmanın tam kodunu okumak ve ölçüleri kumpasla kontrol etmektir. Yeni tasarım yapıyorsanız önce mil çapı ve gövde yerleşimi belirlenir, ardından yük ve devir şartlarını karşılayan rulman ailesi seçilir. Yuvayı rulmana göre yeniden işlemek mümkün olsa bile bu, tolerans ve eş eksenlilik açısından ayrıca değerlendirilmelidir.

Tablodaki iç çap bilgileri CNC-Marketi ürün niteliklerinden alınmıştır. Ürünün tam dış çap ve genişlik değerini satın almadan önce ilgili ürün teknik bilgisi veya üretici tablosuyla ayrıca doğrulamak gerekir.

Bir rulmanın fiziksel olarak mile ve yuvaya uyması, çalışma koşullarına da uygun olduğu anlamına gelmez. Radyal yük, eksenel yük, dönüş hızı, çalışma süresi, sıcaklık ve darbe karakteri rulman ömrünü belirleyen temel etkenlerdir. Özellikle küçük rulmanlarda aşırı ön yük veya çok sıkı geçme çalışma boşluğunu azaltıp ısınmaya neden olabilir.

İç boşluk, montajdan önce iç ve dış bileziklerin birbirine göre sahip olduğu küçük hareket payıdır. Normal boşluk ile C3 veya üreticiye özgü MC3 gibi daha farklı boşluk sınıfları aynı uygulama için otomatik olarak eşdeğer değildir. Sıkı geçme, sıcaklık farkı ve yüksek devir gibi etkenler çalışma sırasında efektif boşluğu değiştirebilir.

Devir seçimi de yalnız rulman koduna bakılarak yapılmamalıdır. Aynı temel ölçüde ZZ ve temaslı seal varyantlarının sürtünmesi farklı olabilir. Kullanılan gres, kafes malzemesi ve hassasiyet sınıfı da sınırları etkiler. Kritik devir veya uzun süreli çalışma söz konusuysa üretici kataloğundaki referans veya limit hız ve yük değerleri kontrol edilmelidir.

Minyatür rulmanlarda çalışma kalitesi yalnız ölçüyle belirlenmez. Bilezik ve bilya malzemesi, yuvarlanma yolu kalitesi, tolerans sınıfı, radyal salgı, gürültü seviyesi ve kullanılan yağlayıcı özellikle hassas ve yüksek devirli mekanizmalarda önem kazanır.

Standart uygulamalarda rulman çeliği yaygın bir seçenektir. Korozyon riski, özel sıcaklık şartları veya elektriksel gereksinimler olduğunda paslanmaz çelik, seramik bilyalı hibrit yapı veya özel kaplamalar gibi farklı çözümler gündeme gelebilir. Fakat “seramik daha iyidir” veya “paslanmaz her yerde daha uzun ömürlüdür” gibi genellemeler doğru değildir. Malzeme seçimi yük, hız, çevre ve maliyetle birlikte yapılmalıdır.

ZZ ve 2RS gibi kapalı rulmanlar çoğu zaman fabrikada belirli bir yağlayıcıyla doldurulmuş gelir. Bu tip rulmanlarda kullanıcı tarafından rastgele gres eklemek her zaman doğru değildir. Fazla gres yüksek devirde sürtünme ve sıcaklığı artırabilir, yanlış kimyasal yapıda gres ise conta veya mevcut yağlayıcıyla uyumsuzluk yaratabilir.

Küçük rulmanlarda montaj kuvvetinin doğru bileziğe uygulanması kritiktir. İç bilezik mile sıkı geçecekse presleme kuvveti mümkün olduğunca iç bilezik üzerinden, dış bilezik gövdeye sıkı geçecekse dış bilezik üzerinden aktarılmalıdır. Kuvveti bilyalar üzerinden karşı bileziğe geçirmek yuvarlanma yollarında iz ve çukur oluşturabilir.

Montaj alanı temiz olmalı, milde çapak bulunmamalı, gövde yuvası ezik veya oval olmamalıdır. Çekiçle doğrudan vurmak, rulmanı yere düşürmek veya siper ve conta yüzeyini tornavida benzeri bir aletle zorlamak küçük boyutlu rulmanlarda kolayca kalıcı hasar yaratabilir.

Montaj sonrası mil elle kontrol edildiğinde takılma, belirgin pürüz veya anormal boşluk hissedilmemelidir. Çalıştırma testinde devri kontrollü artırmak, ses, sıcaklık ve titreşimde olağan dışı artış olup olmadığını takip etmek erken montaj hatalarını yakalamaya yardımcı olur.

Ürün ararken önce mil çapını veya mevcut rulman kodunu belirleyin. Ardından stoklu minyatür rulmanları aynı aile içinde karşılaştırın. Kod aynı olsa bile kapama tipini kontrol edin. Örneğin 608 ZZ ile 608 2RS aynı isim grubunda görünse de çalışma ortamına göre tercih nedeni farklıdır.

CNC-Marketi ürün başlıklarında stokta bulunan bu aile artık yalnız kod + “rulman” biçiminde bırakılmamıştır. Ürün kodu korunarak Minyatür Rulman ifadesi de açık biçimde yer alır. Böylece “604 ZZ”, “608 2RS” veya “627 ZZ” bilen kullanıcı kodla, kodu bilmeyen kullanıcı ise “minyatür rulman” ifadesiyle ürüne ulaşabilir.

Stok ve fiyat zamanla değiştiği için sabit bir stok listesi yerine kategori sayfasındaki güncel ürün durumunu esas alın. Teknik seçimde sıralama şu şekilde olmalıdır: tam ölçü → kapama tipi → yük ve devir → boşluk ve hassasiyet → marka ve özel gereksinimler. Yalnız fiyat veya yalnız ürün görseli üzerinden seçim yapmak doğru değildir.

Daha geniş rulman ailelerini görmek isterseniz Rulman ana kategorisine geçebilirsiniz.
